1 Внедрение ГОСТ Р на предприятиях потребителей газа 2013 ФГУП ВНИИМ им. Д.И. Менделеева

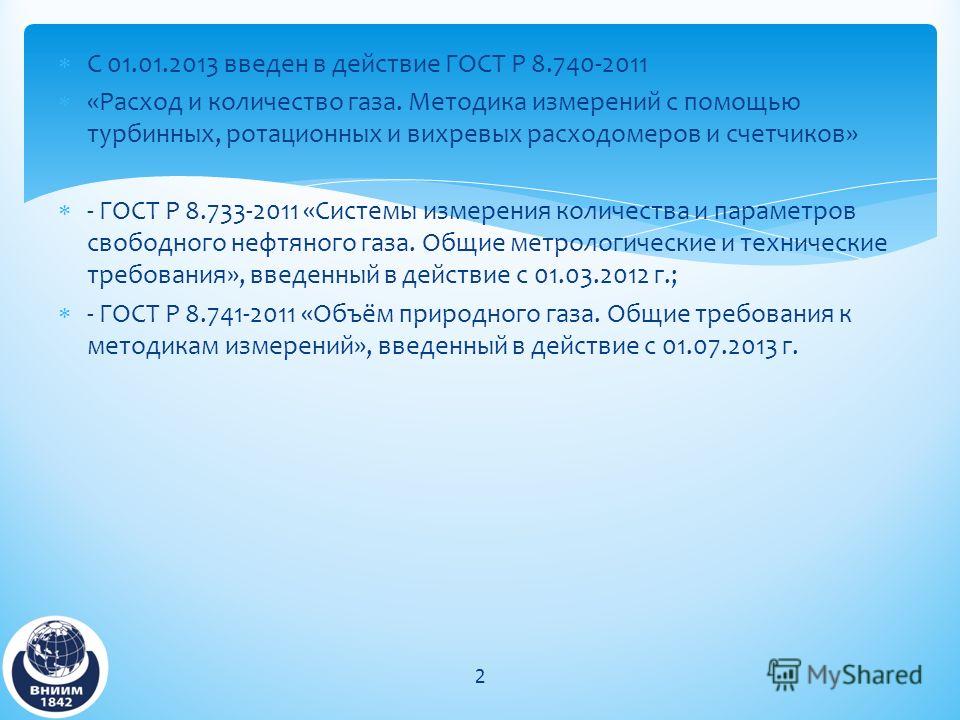

2 С введен в действие ГОСТ Р «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков» - ГОСТ Р «Системы измерения количества и параметров свободного нефтяного газа. Общие метрологические и технические требования», введенный в действие с г.; - ГОСТ Р «Объём природного газа. Общие требования к методикам измерений», введенный в действие с г. 2

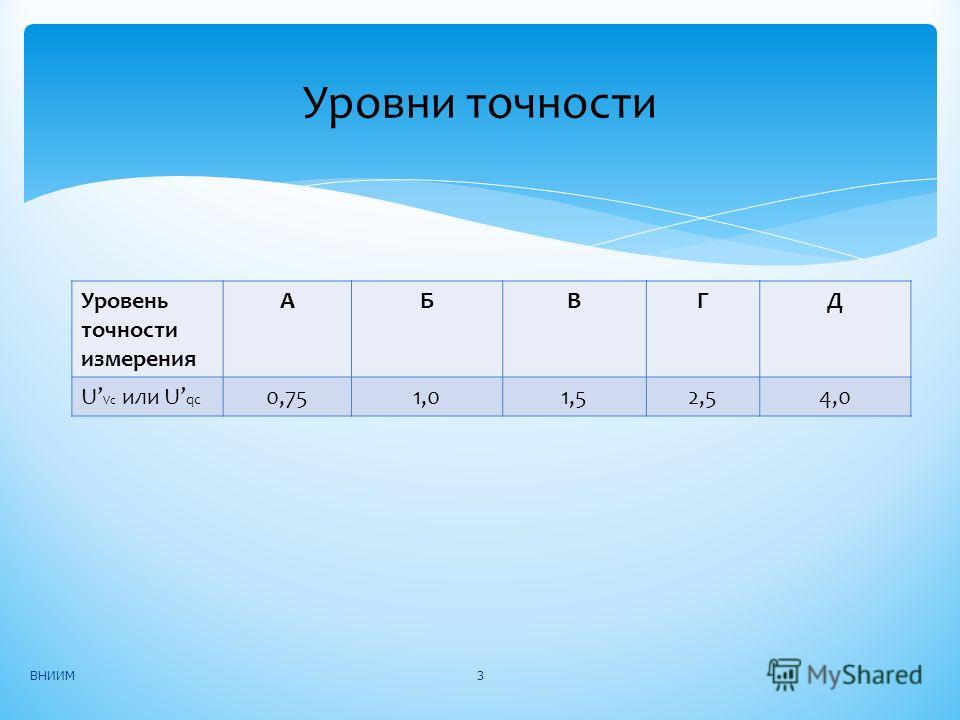

3 Уровень точности измерения АБВГД U Vc или U qc 0,751,01,52,54,0 Уровни точности ВНИИМ3
4 Наименование метода Условия применения метода Уровень точности измерений Мах допускаемый расход при р.у., м 3 /ч Мах допускаемое избыточное давление, МПа Тип среды Т-пересчетД1000,005 Газы низкого давления рТ-пересчетВ, Г, Д10000,3 Однокомпонентные или многокомпонентные газы со стабильным компонентным составом рТZ-пересчетА, Б, В, Г, ДСвыше 1000Свыше 0,3 Газы, для которых имеются данные о коэффициенте сжимаемости ρ-пересчетА, Б, В, Г, ДСвыше 1000Свыше 0,3 Газы, для которых отсутствуют данные о коэффициенте сжимаемости или точность существующих расчетных методов не удовлетворяет требованиям настоящего ГОСТ Методы приведения объемного расхода и объема газа к стандартным условиям ВНИИМ4

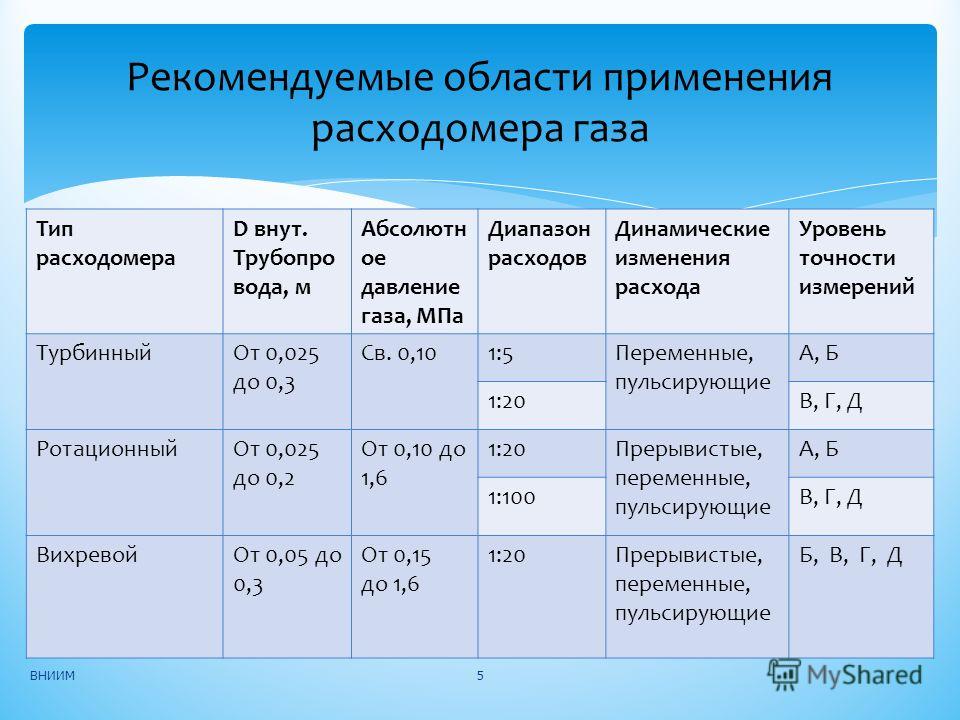

5 Тип расходомера D внут. Трубопро вода, м Абсолютн ое давление газа, МПа Диапазон расходов Динамические изменения расхода Уровень точности измерений ТурбинныйОт 0,025 до 0,3 Св. 0,101:5Переменные, пульсирующие А, Б 1:20В, Г, Д РотационныйОт 0,025 до 0,2 От 0,10 до 1,6 1:20Прерывистые, переменные, пульсирующие А, Б 1:100В, Г, Д ВихревойОт 0,05 до 0,3 От 0,15 до 1,6 1:20Прерывистые, переменные, пульсирующие Б, В, Г, Д Рекомендуемые области применения расходомера газа ВНИИМ5
6 Наименование определяемой величины Относительная расширенная неопределенность, %, для уровня точности измерений АБВГД Термодинамическая температура газа 0,200,250,300,6(0,50)0,75 Абсолютное давление газа 0,300,450,851,7 (1,2)2,0 Плотность газа при рабочих условиях 0,350,500,751,5(1,0)2,5 Плотность газа при стандартных условиях 0,350,400,601,2(1,0)1,5 Коэффициент сжимаемости 0,300,40 0,75 (0,5)1,0 Требования к основным средствам измерений и средствам обработки ВНИИМ6
7 - неопределенность измерений объемного расхода и объема газа при р.у.; - неопределенность измерения температуры; - неопределенность измерения давления; - неопределенность измерения/вычисления плотности газа в р.у. и ст.у; - неопределенность расчета коэффициента сжимаемости. Требования к основным средствам измерений и средствам обработки ВНИИМ7
8 СПАСИБО ЗА ВНИМАНИЕ
