Бытовой газовый счетчик «ГРАНД» «ГРАНД». Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные. - презентация

1 Бытовой газовый счетчик «ГРАНД» «ГРАНД»

2 Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные

3 Недостатки существующих бытовых счетчиков газа: - установка возможна только в горизонтальном положении; - сложность при монтаже; - наличие движущихся механических частей; - при выходе из строя прекращается подача газа; - большие габаритные размеры; - эксплуатационный шум.Достоинства существующих бытовых счетчиков газа: существующих бытовых счетчиков газа: - широкий динамический диапазон

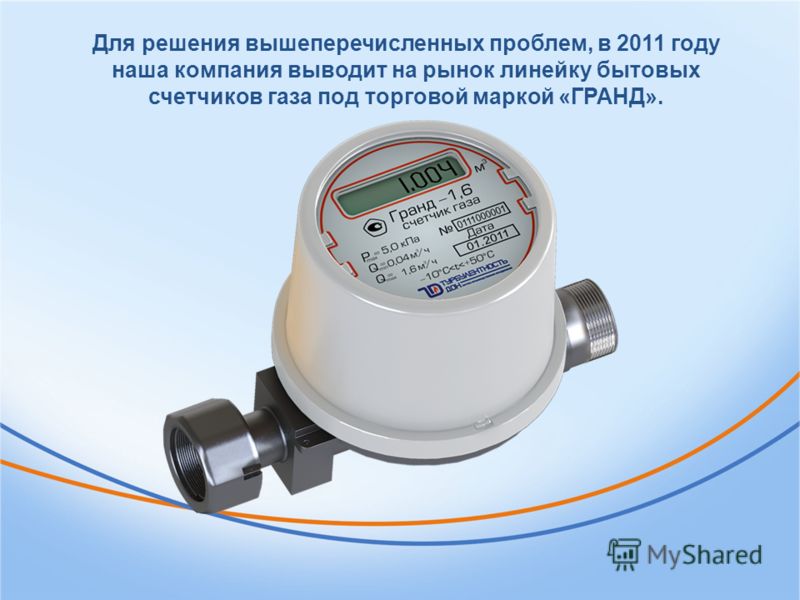

4 Для решения вышеперечисленных проблем, в 2011 году наша компания выводит на рынок линейку бытовых счетчиков газа под торговой маркой «ГРАНД».

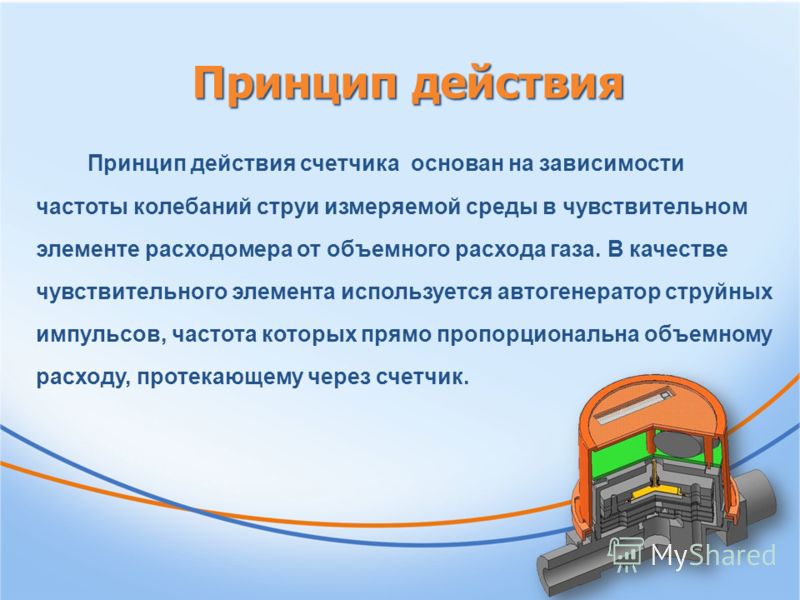

5 Принцип действия счетчика основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа. В качестве чувствительного элемента используется автогенератор струйных импульсов, частота которых прямо пропорциональна объемному расходу, протекающему через счетчик. Принцип действия

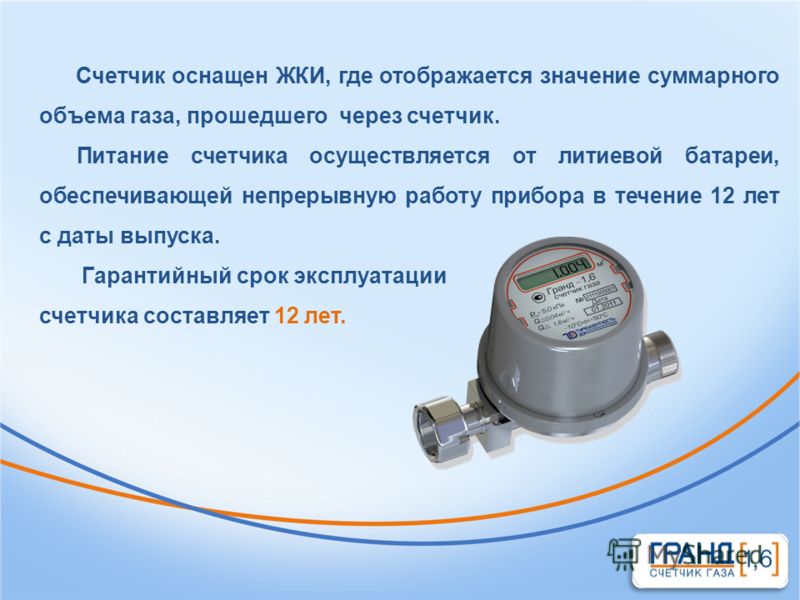

6 Счетчик оснащен ЖКИ, где отображается значение суммарного объема газа, прошедшего через счетчик. Питание счетчика осуществляется от литиевой батареи, обеспечивающей непрерывную работу прибора в течение 12 лет с даты выпуска. Гарантийный срок эксплуатации счетчика составляет 12 лет.

7 Изучив рынок бытовых счетчиков газа, мы постарались обобщить весь опыт, применяемый в данной отрасли. Основываясь на полученных данных, мы разработали бытовой счетчик газа «ГРАНД» - 1,6, исключающий все ранее перечисленные недостатки. Счетчик «ГРАНД» - 1,6 основан на современном методе измерения – струйной генерации. Счетчик газа «Гранд» имеет следующие модификации: без температурной компенсации с импульсным выходом; -с температурной компенсацией и импульсным выходом. По диапазону измеряемого расхода газа -Гранд - 1,6 -Гранд - 2,4 - Гранд – 3,2

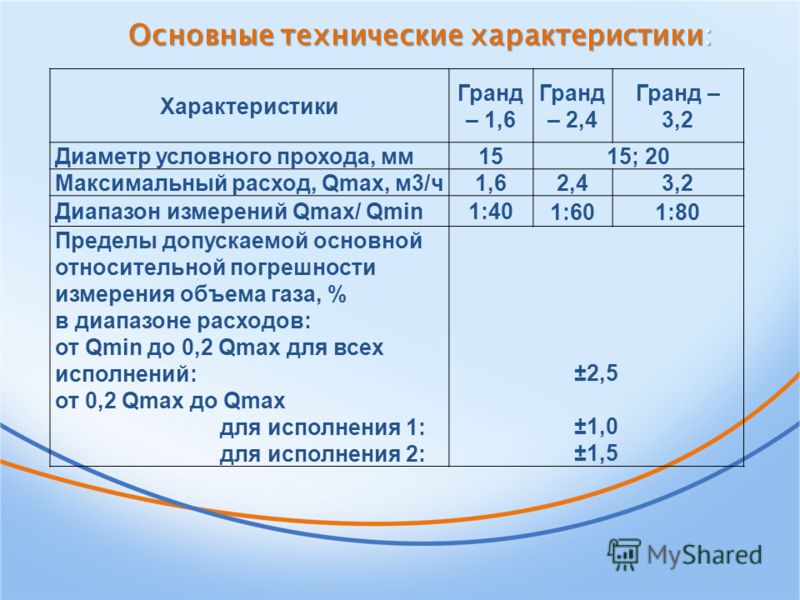

8 Характеристики Гранд – 1,6 Гранд – 2,4 Гранд – 3,2 Диаметр условного прохода, мм1515; 20 Максимальный расход, Qmax, м3/ч1,62,43,2 Диапазон измерений Qmax/ Qmin1:40 1:601:80 Пределы допускаемой основной относительной погрешности измерения объема газа, % в диапазоне расходов: от Qmin до 0,2 Qmax для всех исполнений: от 0,2 Qmax до Qmax для исполнения 1: для исполнения 2: ±2,5 ±1,0 ±1,5 Основные технические характеристики:

9 Характеристики Гранд – 1,6 Гранд – 2,4 Гранд – 3,2 Избыточное давление измеряемой среды, кПа, не более 5 Выходной сигналимпульсный Вес импульса,и/м30,001 Разрядность индикатора9 Масса, кг, не более0,7 Габаритные размеры (длина, ширина, высота), мм, не более 145х86х83 Температура окружающего воздуха, ºС -10 … +50 Межповерочный интервал,лет8 Гарантийный срок службы, лет12 Степень защиты по ГОСТ 14254IP 50

10 Ассортимент цветового исполнения счетчиков газа «Гранд»

11 - монтаж счетчика производится как в горизонтальном так и в вертикальном положении (поворот индикатора в любое положение); - не имеет движущихся механических частей; - простота монтажа (не требуется газосварочных работ); - изготовление с термокомпенсацией. Достоинства бытового счетчика газа «ГРАНД»:

12 - имеется импульсный выход для подключения телеметрии; ; - межповерочный интервал 12 лет; - минимальные габаритные размеры; - ассортимент цветового исполнения; - низкая цена. Достоинства бытового счетчика газа «ГРАНД»:

13 Свидетельство об утверждении типа СИ

14 Благодарю за внимание!
