Freezstop Inside ЗАЩИТА ОТ ЗАМЕРЗАНИЯ БЫТОВЫХ ТРУБОПРОВОДОВ новое решение для RETAIL от компании ССТ КАБЕЛЬ САМОРЕГУЛИРУЮЩИЙСЯ ДЛЯ ОБОГРЕВА ТРУБ: ХОЛОДНОГО. - презентация

1 Freezstop Inside ЗАЩИТА ОТ ЗАМЕРЗАНИЯ БЫТОВЫХ ТРУБОПРОВОДОВ новое решение для RETAIL от компании ССТ КАБЕЛЬ САМОРЕГУЛИРУЮЩИЙСЯ ДЛЯ ОБОГРЕВА ТРУБ: ХОЛОДНОГО ВОДОСНАБЖЕНИЯ ДРЕНАЖА СКВАЖИН И КАНАЛИЗАЦИИ

2 1. Обзор возможностей применения - Постановка проблемы - Решение - Общие сведения 2. Технические преимущества (технический обзор) - Принцип действия нагревательного кабеля - Конструкция нагревательной секции - Технические характеристики системы - Внешний вид. Упаковка - Преимущества Freezstop Inside 3. Маркетинговая концепция (коммерческий обзор) - Каналы сбыта - Конкурентная рыночная ситуация Freezstop Inside Оглавление

3 Если у вас нет возможности обогреть трубопровод посредством монтажа нагревательного кабеля на поверхность трубы, или труба уже проложена в земле на глубине, менее глубины промерзания, оптимальным решением данной проблемы является установка нагревательной секции внутри трубы. ПРОБЛЕМА

4 РЕШЕНИЕ Freezstop Решение для самых низких температур. Мощность обогрева – 25 Вт/м Наличие распаечной коробки в комплекте. Freezstop Lite Идеальное решение для труб малого диаметра Мощность обогрева – 15 Вт/м Миниатюрный кабель Freezstop Simple Heat Нагревательная секция со встроенным терморегулятором. Мощность обогрева – 12 Вт/м Встроенный биметаллический терморегулятор автоматически поддерживает температуру трубопровода в положительной области Freezstop Inside Для размещения внутри трубы. Мощность обогрева – 10 Вт/м Наличие специального сальникового узла для ввода нагревательной секции в трубу.

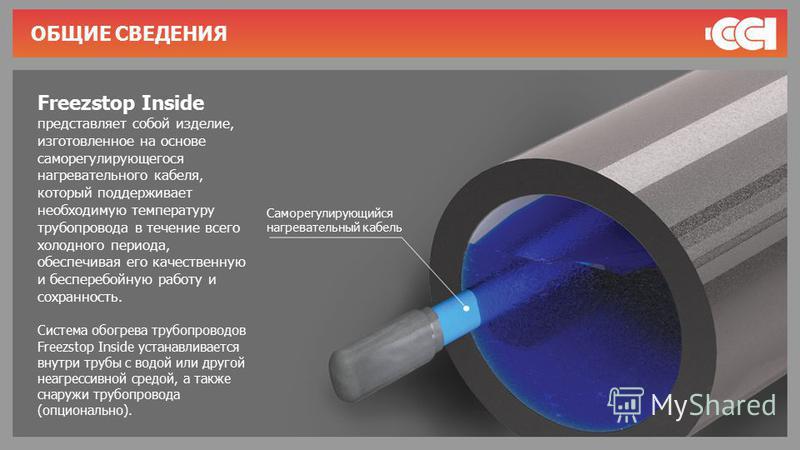

5 ОБЩИЕ СВЕДЕНИЯ Freezstop Inside представляет собой изделие, изготовленное на основе саморегулирующегося нагревательного кабеля, который поддерживает необходимую температуру трубопровода в течение всего холодного периода, обеспечивая его качественную и бесперебойную работу и сохранность. Система обогрева трубопроводов Freezstop Inside устанавливается внутри трубы с водой или другой неагрессивной средой, а также снаружи трубопровода (опционально). Cаморегулирующийся нагревательный кабель

6 Принцип действия саморегулирующегося нагревательного кабеля Саморегулирующийся кабель – два медных проводника, расположенных в объеме экструдированного полупроводникового материала (матрицы). В целях электробезопасности и защиты матрица имеет изоляцию из термопластика, поверх которой наложена оплетка из луженой меди. Уникальное свойство кабеля в том, что он меняет мощность обогрева в зависимости от температуры окружающей среды. Иначе говоря, когда на улице холодно, обогрев увеличивается, когда теплеет – обогрев снижается или прекращается. Таким образом, электроэнергия расходуется очень экономно, а владельцу дома не нужно ежедневно следить за работой системы. ПРИНЦИП ДЕЙСТВИЯ

7 КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОЙ СЕКЦИИ Нагревательная секция представляет собой отрезок саморегулирующегося кабеля, оснащенный трехметровым установочным проводом с евровилкой на конце с одной стороны и концевой муфтой с другой. Соединительная и концевая муфты изготовлены в заводских условиях, надежны и герметичны. Электропитание осуществляется от сети напряжением В. Электропитание подводится с одного конца. В конце участка обогрева установлена концевая муфта, размещаемая внутри трубы и обеспечивающая защиту IP68. Для ввода в трубу используется специальный сальниковый узел, состоящий из двух втулок, двух шайб и резинового уплотнения.

8 Длина готовых секцийот 2 до 20 м Напряжение питания~240 В, 50 Гц Максимальная рабочая температура 65 °С Линейная мощность, не менее 10 Вт/м Минимальная температура монтажа-15 °С Минимальный радиус однократного изгиба при монтаже 35 мм Длина установочного провода 3 м Оболочка нагревательного кабеля фтор полимер, безопасный для применения в контакте с питьевой водой Тип вилки евро-, разъемное исполнение Степень защитыIP68 Типы резьбы сальникового узла 1, ¾ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ

9 ТРИ СХЕМЫ МОНТАЖА Прямой ввод 180° Ввод под углом 120° Ввод под углом 90° Сборка сальникового узла осуществляется в следующем порядке: - Наденьте на кабель втулку зажимную сальникового узла - Наденьте на кабель поочередно шайбу, резиновое уплотнение, шайбу. - Наденьте втулку уплотнения - Соберите сальниковый узел, затянув втулку уплотнения и втулку зажимную так, чтобы почувствовать сопротивление при затяжке.

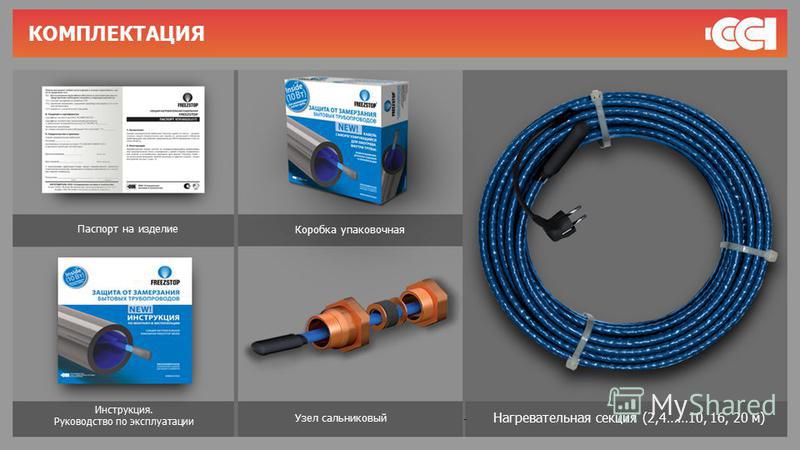

10 Паспорт на изделие Инструкция. Руководство по эксплуатации - Нагревательная секция (2,4……10, 16, 20 м) КОМПЛЕКТАЦИЯ Узел сальниковый Коробка упаковочная

11 ПРЕИМУЩЕСТВА Freezstop Inside Экономичность - Низкое энергопотребление. - Не требуется дополнительный термостат. - Снижение затрат на техническое обслуживание трубопровода. - Значительная экономия эксплуатационных расходов. Безопасность - Саморегулирующийся нагревательный кабель обеспечивает автоматическое регулирование температуры нагрева. - Конструкция кабеля полностью исключает возможность перегрева изделия. - Благодаря инертной наружной оболочке из фторполимера, Freezstop Inside можно использовать в трубах с питьевой водой. Простой монтаж - В комплект входит специальный сальниковый узел для ввода нагревательной секции в трубу. - Нагревательная секция снабжена установочным проводом с вилкой и готова к подключению. - При монтаже системы исключены трудоемкие земляные работы, что сохраняет существующий ландшафт участка. Долговечность - Применение Freezstop Inside увеличивает срок службы трубопроводов. - Срок службы нагревательного кабеля составляет более 25 лет.

12 Интернет -магазины Офисы продажи Мелкорозничные специализированные сети Мелкорозничные специализированные сети Каналы сбыта МАРКЕТИНГОВАЯ КОНЦЕПЦИЯ Специализированные магазины Специализированные магазины СЕГМЕНТ бизнес-потребителя СЕГМЕНТ бизнес-потребителя DIY-сети

13 СРАВНЕНИЕ РОЗНИЧНЫХ ЦЕН НАГРЕВАТЕЛЬНЫХ СЕКЦИЙ

14 С надежной и безопасной системой Freezstop Inside холода не страшны Вашему трубопроводу!
