1 LOGO Блок коррекции Флоугаз

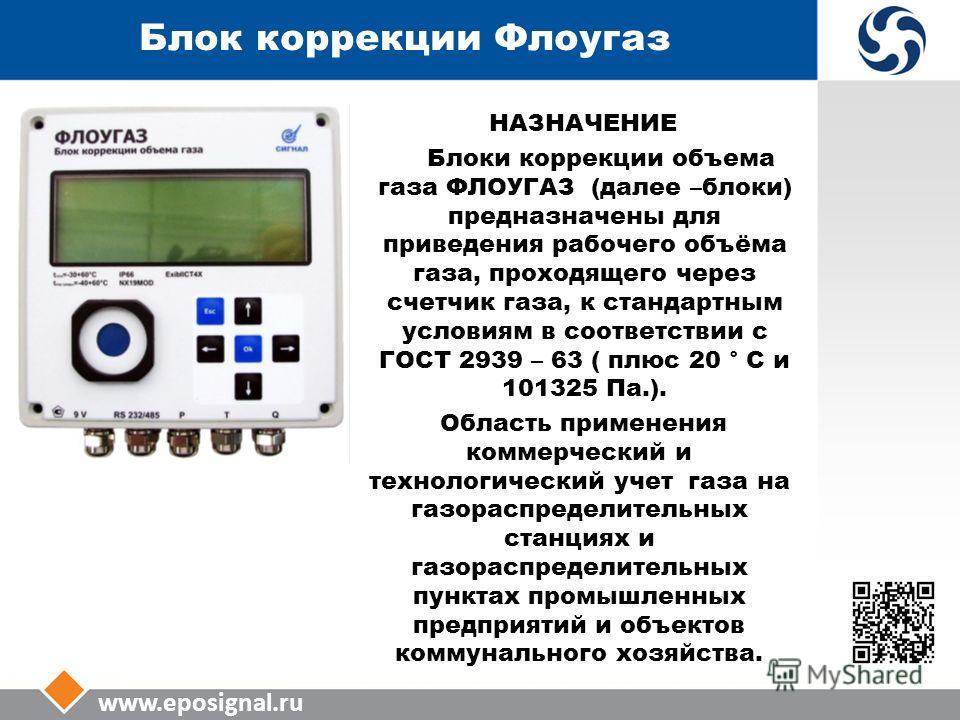

2 Блок коррекции Флоугаз НАЗНАЧЕНИЕ Блоки коррекции объема газа ФЛОУГАЗ (далее –блоки) предназначены для приведения рабочего объёма газа, проходящего через счетчик газа, к стандартным условиям в соответствии с ГОСТ 2939 – 63 ( плюс 20 ° С и Па.). Область применения коммерческий и технологический учет газа на газораспределительных станциях и газораспределительных пунктах промышленных предприятий и объектов коммунального хозяйства.

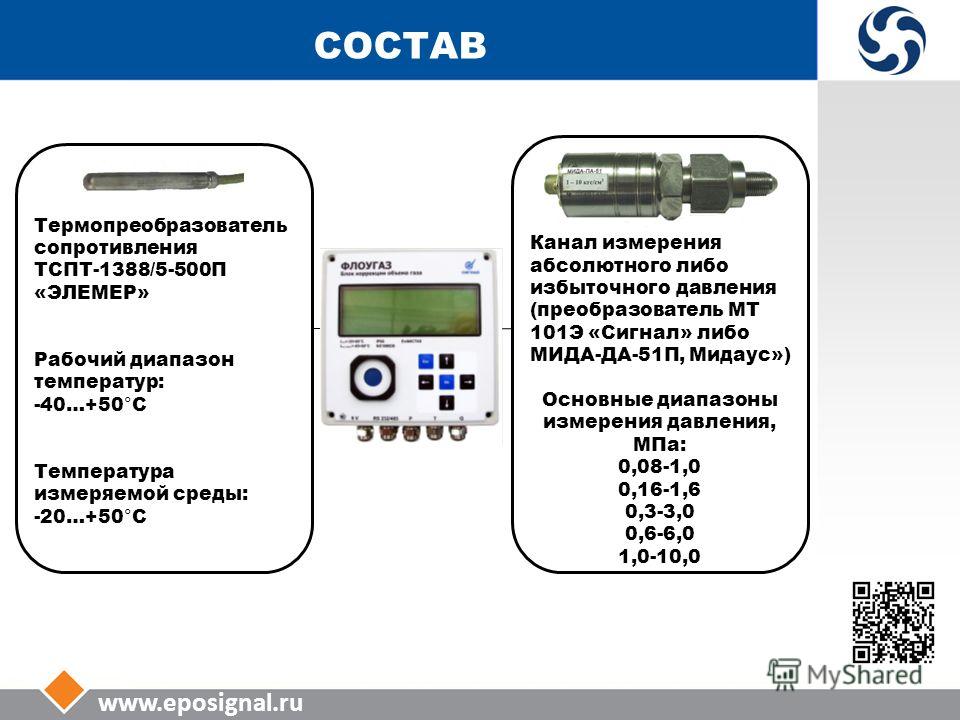

3 СОСТАВ Термопреобразователь сопротивления ТСПТ-1388/5-500П «ЭЛЕМЕР» Рабочий диапазон температур: -40…+50°С Температура измеряемой среды: -20…+50°С Канал измерения абсолютного либо избыточного давления (преобразователь МТ 101Э «Сигнал» либо МИДА-ДА-51П, Мидаус») Основные диапазоны измерения давления, МПа: 0,08-1,0 0,16-1,6 0,3-3,0 0,6-6,0 1,0-10,0
4 СОВМЕСТИМОСТЬ СТГ Tz/Fluxi Delta RVG СГ 16 МТ TRZ

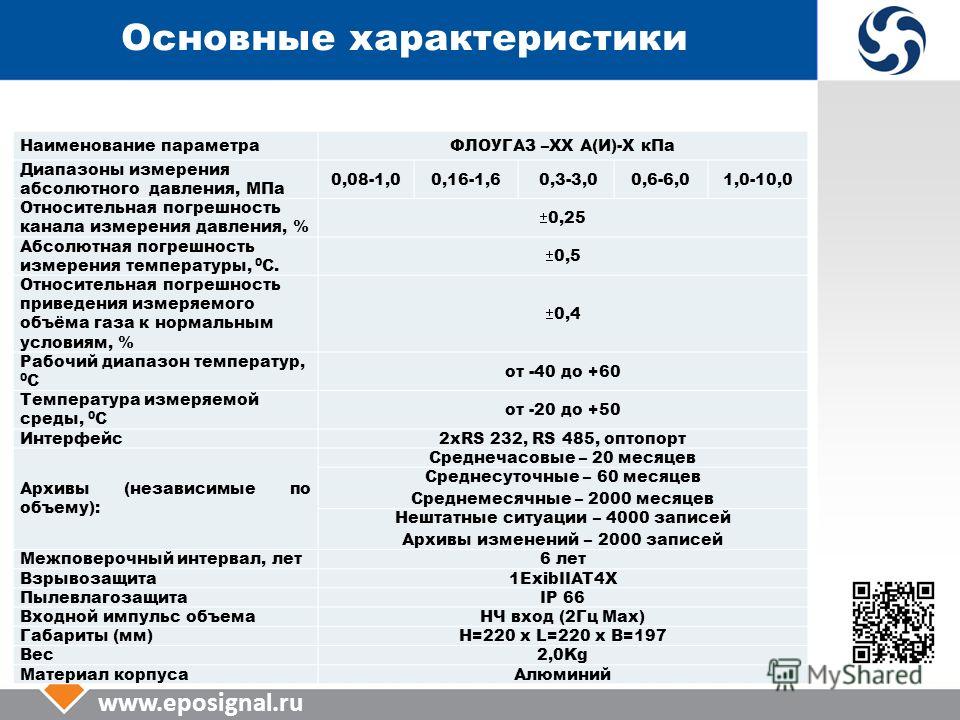

5 Основные характеристики Наименование параметраФЛОУГАЗ –ХХ А(И)-Х к Па Диапазоны измерения абсолютного давления, МПа 0,08-1,00,16-1,60,3-3,00,6-6,01,0-10,0 Относительная погрешность канала измерения давления, % 0,25 Абсолютная погрешность измерения температуры, 0 С. 0,5 Относительная погрешность приведения измеряемого объёма газа к нормальным условиям, % 0,4 Рабочий диапазон температур, 0 С от -40 до +60 Температура измеряемой среды, 0 С от -20 до +50 Интерфейс 2 хRS 232, RS 485, оптопорт Архивы (независимые по объему): Среднечасовые – 20 месяцев Среднесуточные – 60 месяцев Среднемесячные – 2000 месяцев Нештатные ситуации – 4000 записей Архивы изменений – 2000 записей Межповерочный интервал, лет 6 лет Взрывозащита 1ExibIIAT4Х ПылевлагозащитаIP 66 Входной импульс объемаНЧ вход (2Гц Max) Габариты (мм)H=220 x L=220 x B=197 Вес 2,0Kg Материал корпуса Алюминий

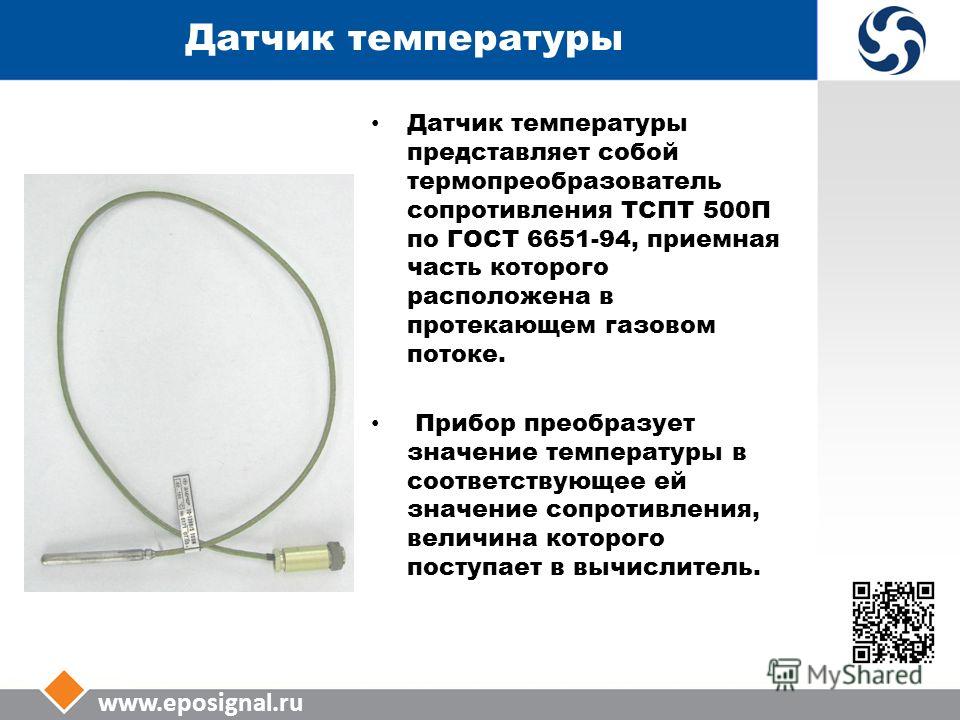

6 Датчик температуры Датчик температуры представляет собой термопреобразователь сопротивления ТСПТ 500П по ГОСТ , приемная часть которого расположена в протекающем газовом потоке. Прибор преобразует значение температуры в соответствующее ей значение сопротивления, величина которого поступает в вычислитель.
7 Комплектность Флоугаз-1А-I-П Платиновый термопреобразователь Верхний предел измерения датчика давления, МПа Датчик абсолютного давления
8 где Тc – температура при стандартных условиях, равная 293,15°К; Рc – давление при стандартных условиях, равное 0,1013МПа; К э – коэффициент сжимаемости газа определяемый по ГОСТ ; Т з – заданная температура газа, o К. Метод расчета коэффициента сжимаемости - NX 19 мод. Сэ=Сэ= Т с х Р з х 1, Р с х Т з Кэ Кэ Формула коэффициента коррекции
9 Глубина архива Ежечасно, с архивированием среднечасовых параметров глубиной часов (20 мес.); Ежесуточно, с архивированием среднесуточных параметров глубиной 600 суток; Ежемесячно, с архивированием основных параметров глубиной 2000 месяцев; Архив нештатных ситуаций глубиной 4000 записей (ситуаций) с фиксированием времени и даты нештатных ситуаций; Архив изменений глубиной 2000 записей с фиксированием времени и даты изменений;
10 Входы/выходы 2 хRS 232 RS-485 Оптопорт Переходник под модем Переходник под принтер Шнур USB (по отдельному заказу)
11 Вычисляемые параметры Приведенный объем газа Приведенный расход газа Рабочий объем газа Рабочий расход газа Перепад давления Температура окружающей среды
12 Контактная информация ООО ЭПО «Сигнал» Саратовская область, г. Энгельс-19 Тел./факс: 8 (8453) , Справочная служба (звонок бесплатный): Горячая линия по вопросам качества и эксплуатации: 8 (8453)
