1 РОССТАНДАРТ ФГУП «ВНИИР» Качество. Точность. Репутация. Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» Государственный научный метрологический центр О реализации и внедрении ГОСТ «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков» Докладчик: нач.НИО-9 ФГУП «ВНИИР» Левин К.А. ФГУП «ВНИИР» 2015 ТК 024

2 ГОСТ Государственная поверочная схема для средств измерений массового расхода многофазных потоков C 1 июля 2015 г. введен в действие для применения на территории Российской Федерации ГОСТ «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»

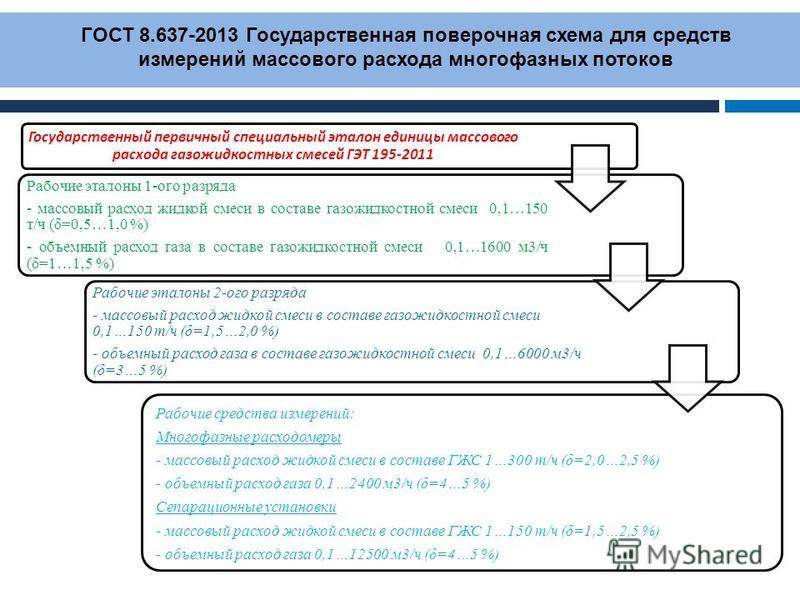

3 ГОСТ Государственная поверочная схема для средств измерений массового расхода многофазных потоков Государственный первичный специальный эталон единицы массового расхода газожидкостных смесей ГЭТ Рабочие эталоны 1-ого разряда - массовый расход жидкой смеси в составе газожидкостной смеси 0,1…150 т/ч (δ=0,5…1,0 %) - объемный расход газа в составе газожидкостной смеси 0,1…1600 м 3/ч (δ=1…1,5 %) Рабочие эталоны 2-ого разряда - массовый расход жидкой смеси в составе газожидкостной смеси 0,1…150 т/ч (δ=1,5…2,0 %) - объемный расход газа в составе газожидкостной смеси 0,1…6000 м 3/ч (δ=3…5 %) Рабочие средства измерений: Многофазные расходомеры - массовый расход жидкой смеси в составе ГЖС 1…300 т/ч (δ=2,0…2,5 %) - объемный расход газа 0,1…2400 м 3/ч (δ=4…5 %) Сепарационные установки - массовый расход жидкой смеси в составе ГЖС 1…150 т/ч (δ=1,5…2,5 %) - объемный расход газа 0,1…12500 м 3/ч (δ=4…5 %)

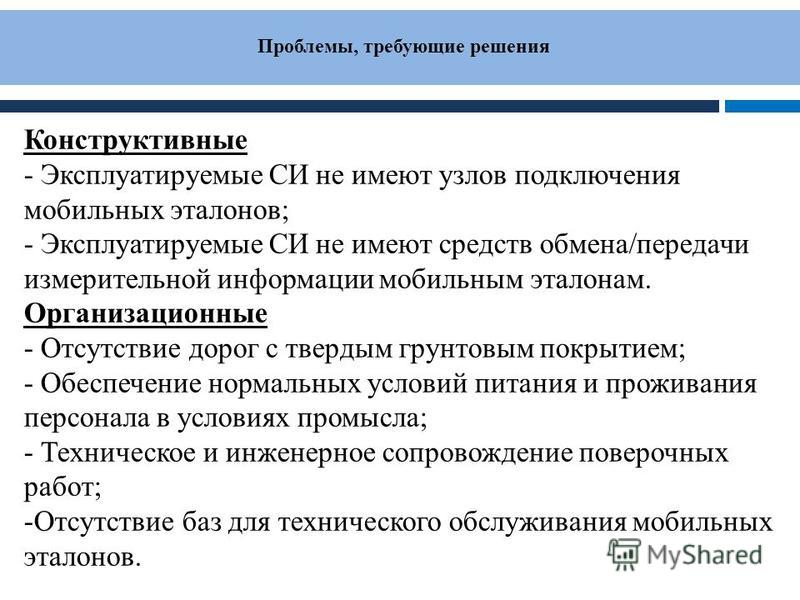

4 Проблемы, требующие решения Конструктивные - Эксплуатируемые СИ не имеют узлов подключения мобильных эталонов; - Эксплуатируемые СИ не имеют средств обмена/передачи измерительной информации мобильным эталонам. Организационные - Отсутствие дорог с твердым грунтовым покрытием; - Обеспечение нормальных условий питания и проживания персонала в условиях промысла; - Техническое и инженерное сопровождение поверочных работ; -Отсутствие баз для технического обслуживания мобильных эталонов.

5 Проблемы, требующие решения Технические - Отсутствие разветвленной сети стационарных эталонов 1-го разряда для поверки и калибровки мобильных эталонов 2-го разряда; - Отсутствие эталонов 2-го разряда. Нормативно – методические - Отсутствие введенной нормативной и действующей методики поверки в условиях эксплуатации СИ. Финансовые - Отсутствие четкого понимания экономической выгоды от проведения комплексной поверки.

6 Финансовая проблема Поэлементная поверка: - демонтаж/монтаж СИ от 2500 до 5000 рублей; - поверка ДТ и ДД от 3000 до 8500 рублей; - ПР жидкости и газа от до рублей; -монтаж поверенных СИ, тестирование и опрессовка от до рублей. Общая стоимость от до рублей Общая стоимость не включает расходы нефтедобывающих организаций на создание резервного оборотного фонда СИ, входящих в состав АГЗУ

7 Финансовая проблема По данным нефтесервисных и обслуживающих организаций стоимость тестирования скважин, а также АГЗУ с помощью передвижных измерительных установок, типа ЛМСН, АСМА-Т, МЕРА-ММ, МЕРА-МР, колеблется: - от 2800 до 4200 рублей в час; - от до рублей в сутки, если определяется/тестируется суточный дебит скважины.

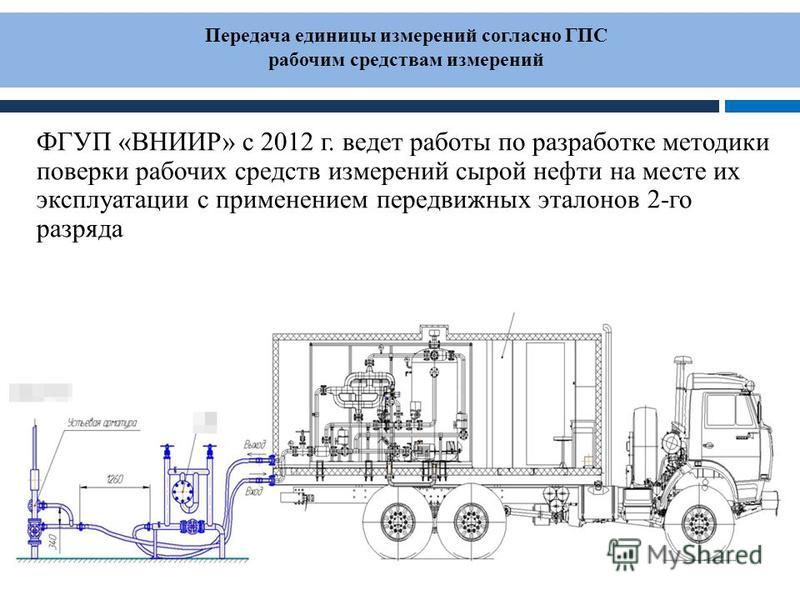

8 Передача единицы измерений согласно ГПС рабочим средствам измерений ФГУП «ВНИИР» с 2012 г. ведет работы по разработке методики поверки рабочих средств измерений сырой нефти на месте их эксплуатации с применением передвижных эталонов 2-го разряда

9 Передача единицы измерений согласно ГПС рабочим средствам измерений Согласно ГПС передача единицы измерений от ГЭТ к рабочим средствам измерений осуществляется прямым методом измерений (т.е. с применением эталонов 2-го разряда)

10 Разработка передвижных поверочных установок для проведения поверки рабочих средств измерений многофазных потоков на месте эксплуатации Организации, ведущие работу по созданию передвижной поверочной установки: 1. АО «Группа ГМС», дата ввода в эксплуатацию 2016 год - Фото или схему приложить

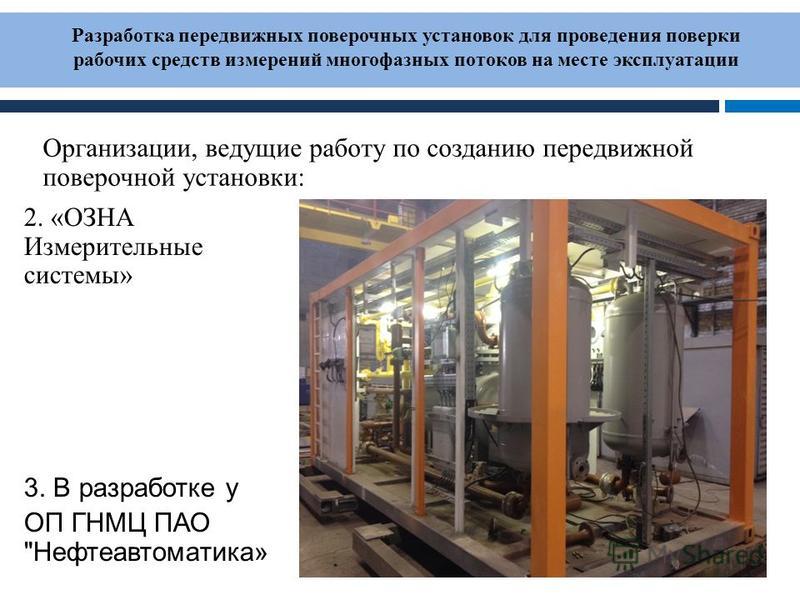

11 Разработка передвижных поверочных установок для проведения поверки рабочих средств измерений многофазных потоков на месте эксплуатации Организации, ведущие работу по созданию передвижной поверочной установки: 2. «ОЗНА Измерительные системы» 3. В разработке у ОП ГНМЦ ПАО "Нефтеавтоматика»

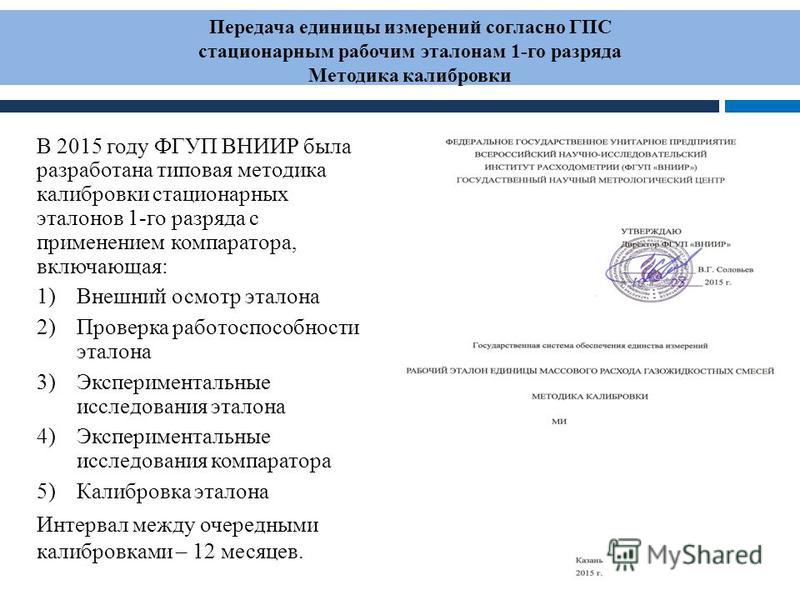

12 Передача единицы измерений согласно ГПС стационарным рабочим эталонам 1-го разряда Методика калибровки В 2015 году ФГУП ВНИИР была разработана типовая методика калибровки стационарных эталонов 1-го разряда с применением компаратора, включающая: 1)Внешний осмотр эталона 2)Проверка работоспособности эталона 3)Экспериментальные исследования эталона 4)Экспериментальные исследования компаратора 5)Калибровка эталона Интервал между очередными калибровками – 12 месяцев.

13 Передача единицы измерений согласно ГПС стационарным рабочим эталонам 1-го разряда с применением компаратора ЗАО «ОЗНА - Измерительные системы»

14 Передача единицы измерений согласно ГПС стационарным рабочим эталонам 1-го разряда ООО «ИМС Индастриз», ООО «НГИТ»

15 Передача единицы измерений согласно ГПС стационарным рабочим эталонам 1-го разряда АО «Группа ГМС»

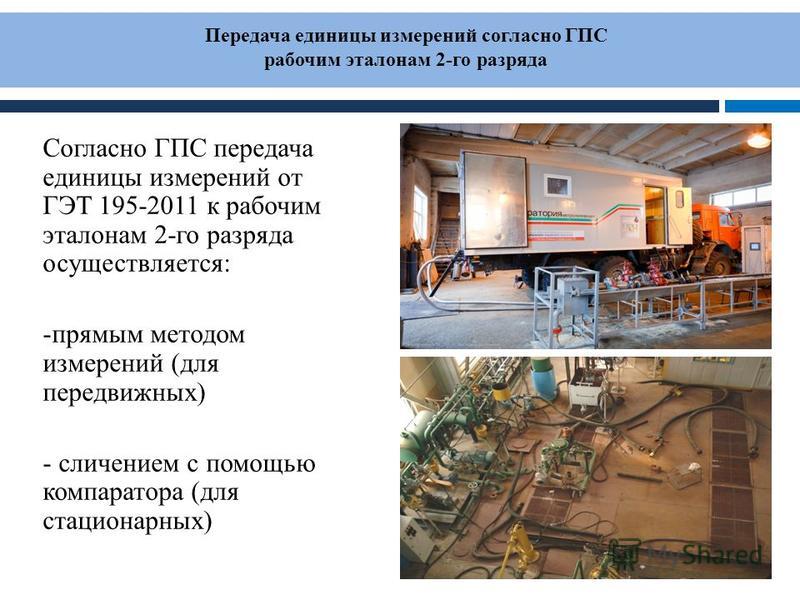

16 Передача единицы измерений согласно ГПС рабочим эталонам 2-го разряда Согласно ГПС передача единицы измерений от ГЭТ к рабочим эталонам 2-го разряда осуществляется: -прямым методом измерений (для передвижных) - сличением с помощью компаратора (для стационарных)

17 Предназначение рабочих эталонов 2-го разряда - передача единицы массового расхода газожидкостных смесей рабочим средствам измерений массового расхода; - проведение аттестации методик измерений; - выполнение арбитражных измерений расхода (количества) сырой нефти и попутного нефтяного газа; - контроль метрологических характеристик СИ расхода и/или количества сырой нефти и попутного нефтяного газа.

18 Развитие ГПС. Разработка эталонной установки 2 в составе ГЭТ В 2014 году ФГУП «ВНИИР» начал разработку эталонной установки в составе ГЭТ (ЭУ-2). Объем собственных финансовых средств «ФГУП ВНИИР», потраченных на разработку, составил 16 млн. рублей. Результаты работ за 2014 г: -Изучен мировой опыт в проектирования многофазных установок; -Разработаны технические требования к ЭУ-2; -Разработана принципиально новая гидравлическая схема ЭУ-2; - Проведены экспериментальные исследования; -Разработан эскизный проект ЭУ-2.

19 Принципиально новая гидравлическая схема эталонной установки 2 в составе ГЭТ

20 Технические характеристики ЭУ-2 (проект) Максимальное расчетное избыточное давление, до 2,5 МПа; Диапазон температуры рабочей среды от плюс 5 ºС до плюс 50 ºС. Массовый (объемный) расход жидкой фазы рабочей среды, т/ч (м 3 /ч): - имитатора нефти, 0,1 – 300; - водопроводной воды, 0,1 – 300; - жидкой смеси (смеси имитатора нефти и воды), 0,1 – 600; - газожидкостной смеси (смеси имитатора нефти, воды и газа (воздуха), 0,1 – 600; Объемный расход газа (воздуха), приведенный к стандартным условиям до 2500 м 3 /ч.

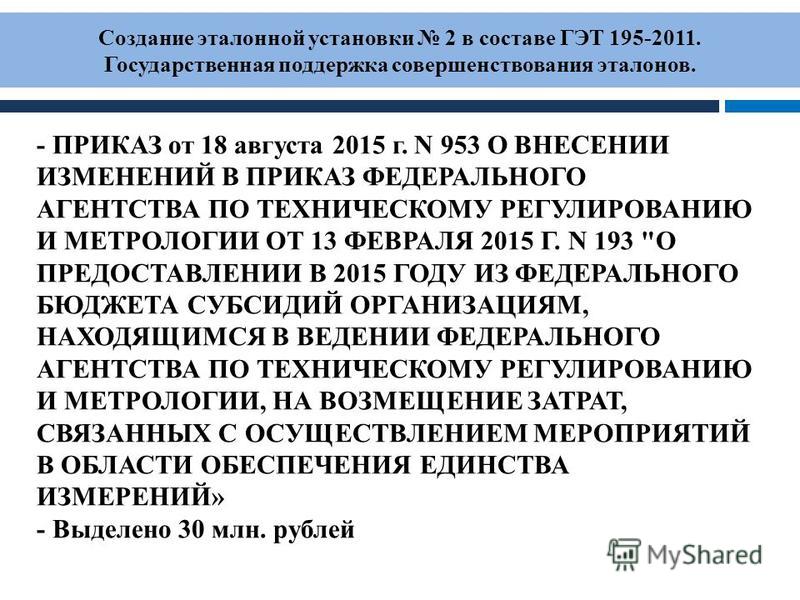

21 Создание эталонной установки 2 в составе ГЭТ Государственная поддержка совершенствования эталонов. - ПРИКАЗ от 18 августа 2015 г. N 953 О ВНЕСЕНИИ ИЗМЕНЕНИЙ В ПРИКАЗ ФЕДЕРАЛЬНОГО АГЕНТСТВА ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ ОТ 13 ФЕВРАЛЯ 2015 Г. N 193 "О ПРЕДОСТАВЛЕНИИ В 2015 ГОДУ ИЗ ФЕДЕРАЛЬНОГО БЮДЖЕТА СУБСИДИЙ ОРГАНИЗАЦИЯМ, НАХОДЯЩИМСЯ В ВЕДЕНИИ ФЕДЕРАЛЬНОГО АГЕНТСТВА ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ, НА ВОЗМЕЩЕНИЕ ЗАТРАТ, СВЯЗАННЫХ С ОСУЩЕСТВЛЕНИЕМ МЕРОПРИЯТИЙ В ОБЛАСТИ ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ» - Выделено 30 млн. рублей

22 СПАСИБО ЗА ВНИМАНИЕ ФГУП «ВНИИР» , Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 а тел.: 8(843) сайт:
