Тема проекта: «Разработка установок и технологии утилизации нефтяных шламов» Исполнитель – Научно – технический центр Сам ГТУ «Надежность технологических, - презентация

1 Тема проекта: «Разработка установок и технологии утилизации нефтяных шламов» Исполнитель – Научно – технический центр Сам ГТУ «Надежность технологических, энергетических и транспортных машин» Научный руководитель- д.т.н. профессор Громаковский Д.Г.

2 Команда НТЦ НТЭТМ СамГТУ

3 Комплекс в г. Новокуйбышевске по переработке нефтесодержащих отходов (нефтешламов) в Самарской области Основные положения 1. Исходным сырьём переработки является загрязнённый солями и механическими примесями обводнённый нефтешлам следующего состава: - механические примеси 5-15% масс; - содержание хлористых солей мг/л; - содержание воды 15-40% масс. 2. Производительность переработки нефтешлама за одну операцию – 6 м 3 /час (4 блока). 3. Суточный объём переработки (включая переработку воды) – 144 м Месячный объём переработки – 4320 м Годовой объём переработки – м 3.

4 Разработка нового способа и установок для переработки застарелых нефтяных шламов, отбора и утилизации нефтепродуктов Технология реализуется на базе кавитационного диспергирования нефтешламов, разделения частиц нефтепродуктов и мехпримесей Схема установки Схема процесса Технология переработки: 1. Заправка камеры установки смесью воды и шлама ( 1 мин); 2. Акустическое облучение смеси ( 3 мин); 3. Слив диспергированной смеси в отстойник ( 3 мин). Общая длительность цикла – 7 мин. Время отстоя – не менее 2-х суток.

5 Опытная установка для переработки нефтешлама

6 Материальный баланс нефтешламов, возникающих при нефтеочистке (глубина шламонакопителя 3 м).

7 Пульсация давлений в перпендикулярных плоскостях

8 Пульсация давлений в 3-х положениях технологической штанги

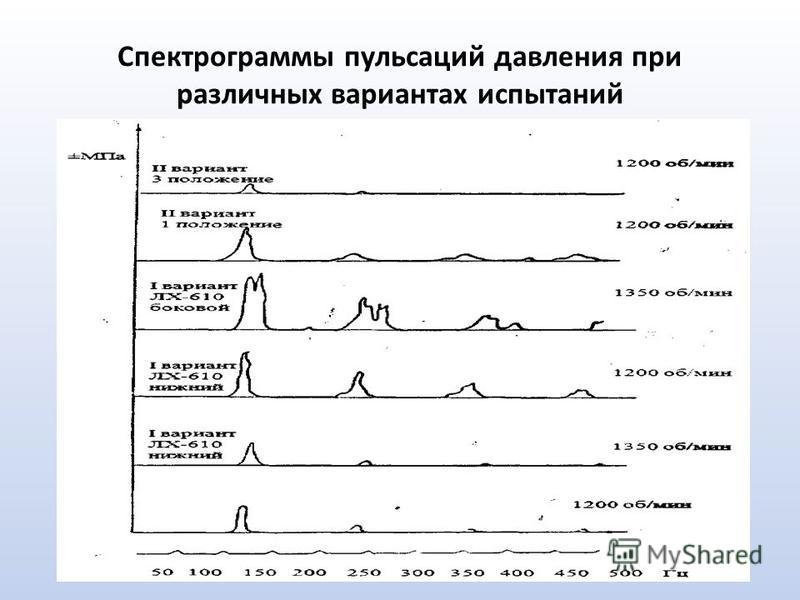

9 Спектрограммы пульсаций давления при различных вариантах испытаний

10 План работы 1. Разработка и утверждение в ОАО «Самаранефтегаз» Технического задания на разработку кавитационной технологии и установки для переработки нефтяных шламов Обобщение имеющейся информации о существующих технологиях, методах отделения нефтепродуктов и нефтяных шламов и применяемых установках Расчетное и экспериментальное обоснование параметров кавитационной технологии, рациональных характеристик обработки Обоснование требований к техническим характеристикам установки: производительности, расхода энергии, применении вспомогательных устройств для переработки, отбора и транспортировки нефтепродуктов, отходов шлама и возвратного использования воды для обеспечения экологической безопасности нефтедобычи Утверждение Технического задания. 2. Проведение расчета, проектирование, разработка и выпуск рабочего проекта кавитационной установки (и сопряженного вспомогательного оборудования) с утвержденным техническим заданием. 3. Организация изготовления головного образца кавитационной установки для переработки нефтяных шламов. 4. Проведение испытаний, доработка и выпуск проекта установки для кавитационной переработки нефтяных шламов. НТЦ «Надежность» Сам ГТУ

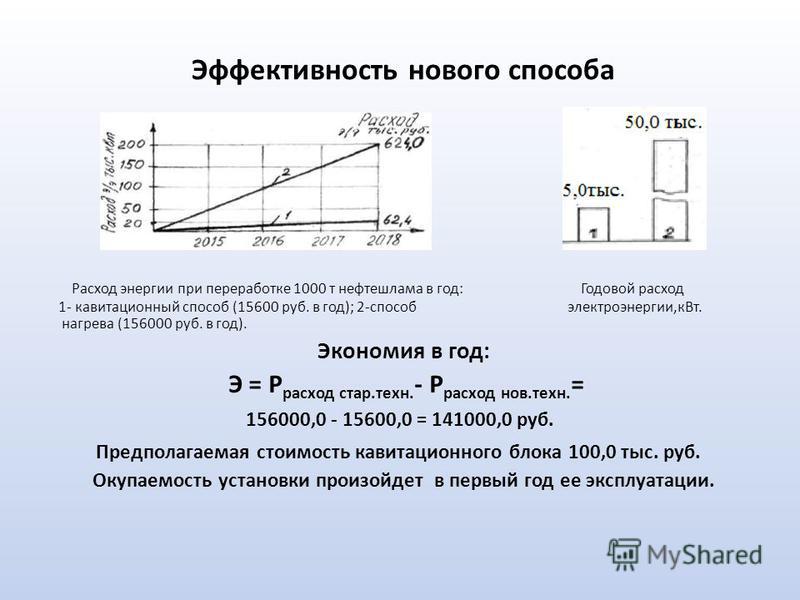

11 Эффективность нового способа Расход энергии при переработке 1000 т нефтешлама в год: Годовой расход 1- кавитационный способ (15600 руб. в год); 2-способ электроэнергии,к Вт. нагрева ( руб. в год). Экономия в год: Э = P расход стар.техн. - Р расход нов.техн. = , ,0 = ,0 руб. Предполагаемая стоимость кавитационного блока 100,0 тыс. руб. Окупаемость установки произойдет в первый год ее эксплуатации.

12 Показатели стоимости переработки шлама Стоимость кавитационной Стоимость установки Расходы на переработку установки для утилизации термоэлектрической 1 м 3 смеси шлама с водой нефтешлама переработки шлама Емкость V=1 м 3 ( D =800 мм; h = 1700 мм ). 1. Расход на переработку 1 м 3 смеси шлама с водой в кавитационной установке - N двиг = 4 квт; - Время обработки – 10 мин. - Расход электроэнергии - Э=4x10/60=0,7 квт - Стоимость переработки С=С 1 квт х 0,7=3,12 х 0,7=2,2 руб. 2. Расход на переработку 1 м 3 смеси шлама с водой термоэлектрической установке Блоки кавитационной установки Блоки термоэлектрической установки - N электронагрева = 4 квт; 1. Камера -80 тыс. руб. 1. Камера- 80 тыс.руб. - Время нагрева – 30 мин. 2. Блок активатора-20 тыс. руб. 2. Электрические - Расход электроэнергии – Э=40 х 30/60=20 квт 3. Привод кавитации-80 тыс. руб. теплонагреватели тыс. руб. - Стоимость переработки 4. Двигатель N=4 квт -15 тыс. руб. 3. Блок управления тыс. руб. С=С 1 квт х 20=3,12 х 20=60 руб. 5. Насос заправки и откачки - 80 тыс. руб. Итого: 730 тыс.руб. 6. Трубопроводы – 30 тыс. руб. Итого – 305 тыс. руб.

13 Предпологаемая схема компоновки оборудования для переработки нефтяного шлама
