Передача информации Автор: Купцова Е.В., учитель информатики и ИКТ МБОУ «Шенкурская СОШ», г. Шенкурск Архангельской области. - презентация

1 Передача информации Автор: Купцова Е.В., учитель информатики и ИКТ МБОУ «Шенкурская СОШ», г. Шенкурск Архангельской области

2 Передача информации - Это процесс распространения информации от источника к приёмнику через определённый канал связи.

3 Все технические способы информационной связи основаны на передаче на расстоянии физического сигнала и подчиняются некоторым общим законам. Исследованием этих законов занимается теория связи. Математический аппарат теории связи – математическую теорию связи разработал Клод Шеннон.

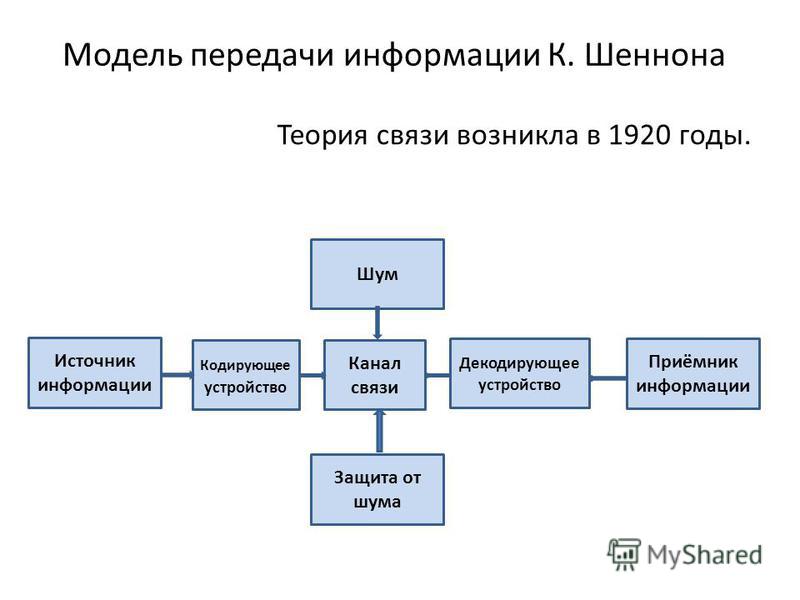

4 Источник информации Кодирующее устройство Канал связи Декодирующее устройство Шум Приёмник информации Защита от шума Модель передачи информации К. Шеннона Теория связи возникла в 1920 годы.

5 В современных компьютерных системах связи источником и приёмником информации являются компьютеры. Между ними происходит передача кода, заключающего в себе содержание сообщения. Дв КомпКод Физич Сигнал который передаётся по каналу связи

6 Кодирование - это любое преобразование информации, идущей от источника, в форму, пригодную для ее передачи по каналу связи. Как процесс кодирования происходит на компьютере? Модем – это прибор, который выполняет функции кодирования и декодирования при использовании телефонных линий в компьютерных сетях.

7 Шум – равномерного рода помехи, искажающие передаваемый сигнал и приводящие к потере информации. Причины помех: -Плохое качество линий связи -Незащищённость друг от друга различных потоков информации, передаваемых по одним и тем же каналам связи -И другие.

8 Способы защиты от шума Технические способы защиты каналов передачи от воздействия шумов (экранирование кабеля вместо «голого» провода, применение фильтров и прочее) Внесение избыточности в передаваемое сообщение

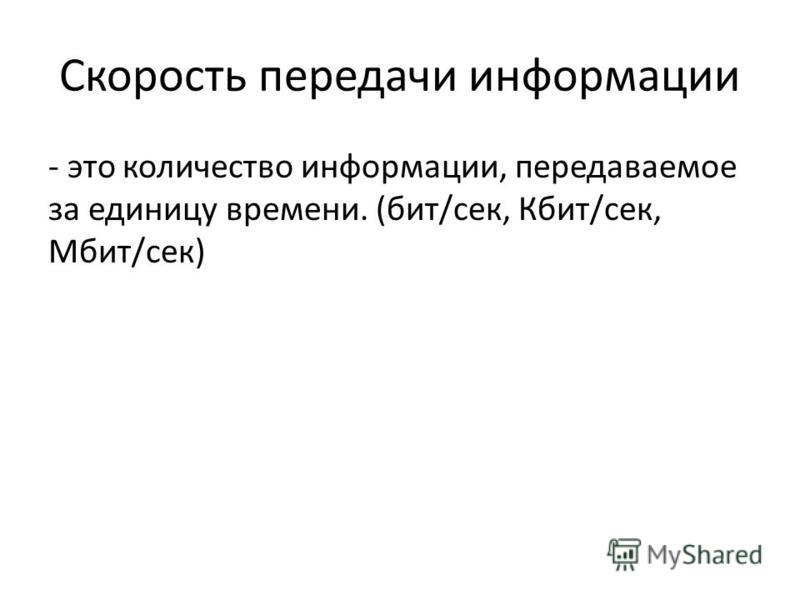

9 Скорость передачи информации - это количество информации, передаваемое за единицу времени. (бит/сек, Кбит/сек, Мбит/сек)

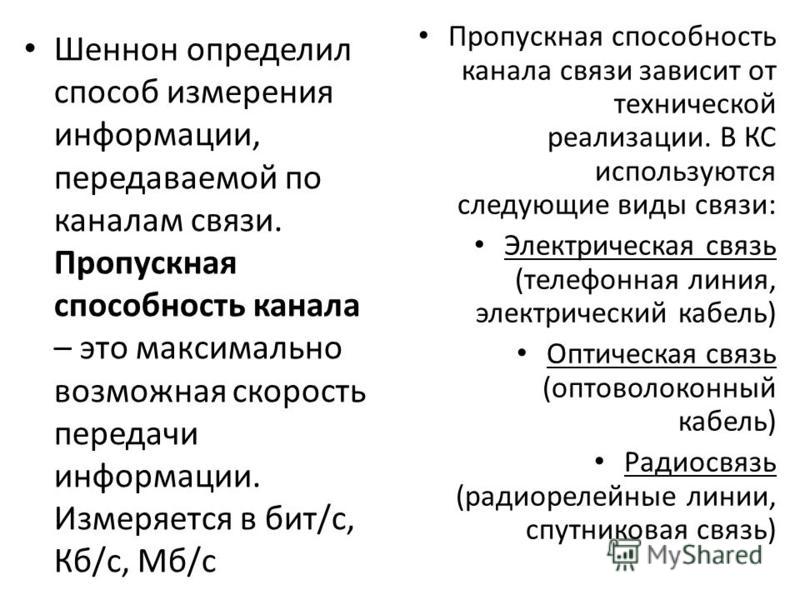

10 Шеннон определил способ измерения информации, передаваемой по каналам связи. Пропускная способность канала – это максимально возможная скорость передачи информации. Измеряется в бит/с, Кб/с, Мб/с Пропускная способность канала связи зависит от технической реализации. В КС используются следующие виды связи: Электрическая связь (телефонная линия, электрический кабель) Оптическая связь (оптоволоконный кабель) Радиосвязь (радиорелейные линии, спутниковая связь)

11 Теорема Клода Шеннона Всякий зашумлённый канал связи характеризуется своей предельной скоростью передачи информации (пропускной способностью), называемой пределом Шеннона

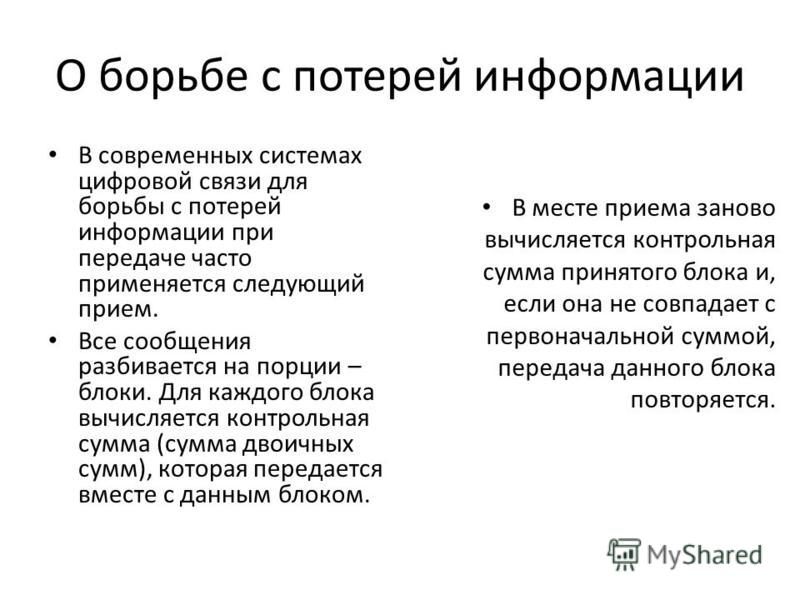

12 О борьбе с потерей информации В современных системах цифровой связи для борьбы с потерей информации при передаче часто применяется следующий прием. Все сообщения разбивается на порции – блоки. Для каждого блока вычисляется контрольная сумма (сумма двоичных сумм), которая передается вместе с данным блоком. В месте приема заново вычисляется контрольная сумма принятого блока и, если она не совпадает с первоначальной суммой, передача данного блока повторяется.

13 Историческая справка Клод Элвуд Шеннон (Claude Elwood Shannon, 30 апреля февраля 2001) американский математик и электротехник, один из создателей математической теории информации, в значительной мере предопределил своими результатами развитие общей теории дискретных автоматов, которые являются важными составляющими кибернетики. В 1936 году закончил Мичиганский университет. После защиты диссертации (1940) в 1941 г. поступил на работу в знаменитые Лаборатории Белла. С 1956 г. преподавал в МТИ. В 1948 году опубликовал фундаментальную работу A Mathematical Theory of Communication, в которой сформулированы основы теории информации. Большую ценность представляет другая работа Communication Theory of Secrecy Systems (1949), в которой сформулированы математические основы криптографии. C 1956 член Национальной академии наук США и Американской академии искусств и наук Создал теорию информации

14 Решите задачи 1. Скорость передачи данных через ADSL- соединение равна бит/c. Передача файла через это соединение заняла 2 минуты. Определите размер файла в килобайтах.

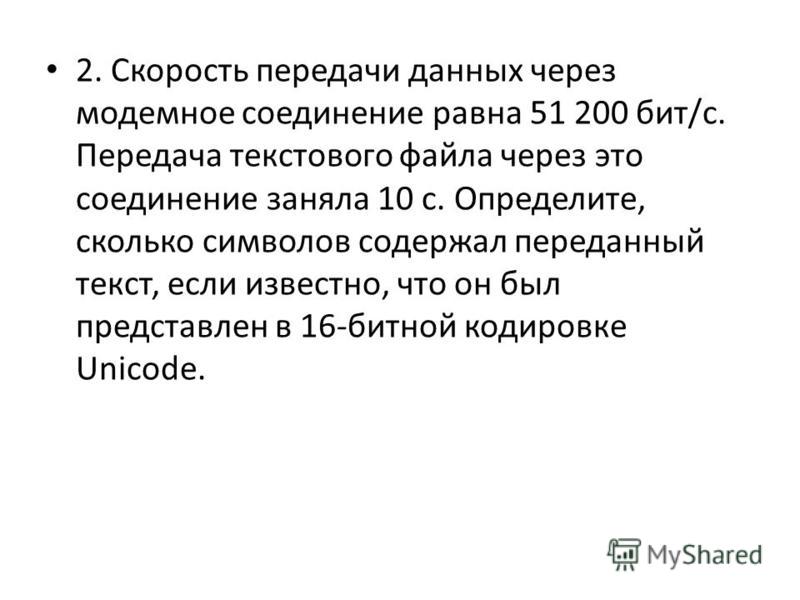

15 2. Скорость передачи данных через модемное соединение равна бит/с. Передача текстового файла через это соединение заняла 10 с. Определите, сколько символов содержал переданный текст, если известно, что он был представлен в 16-битной кодировке Unicode.

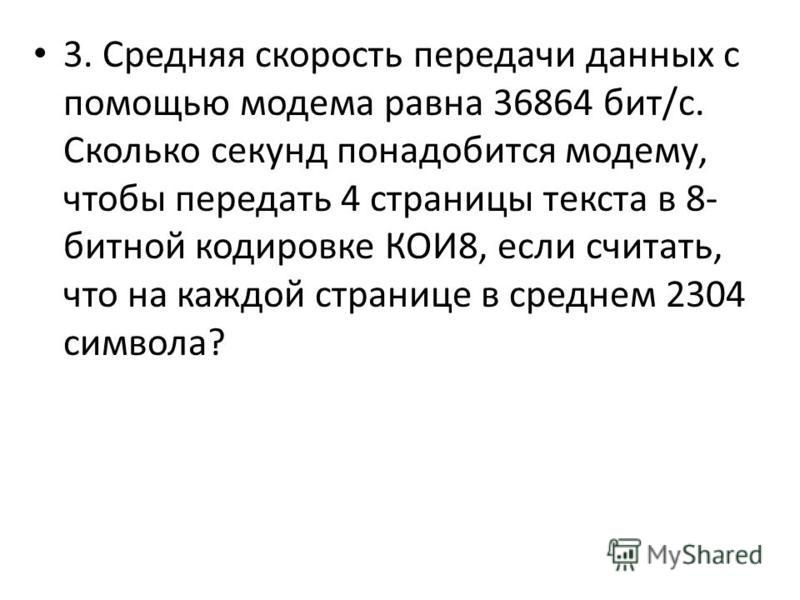

16 3. Средняя скорость передачи данных с помощью модема равна бит/с. Сколько секунд понадобится модему, чтобы передать 4 страницы текста в 8- битной кодировке КОИ8, если считать, что на каждой странице в среднем 2304 символа?

17 4. Передача данных через ADSL- соединение заняла 2 минуты. За это время был передан файл, размер которого 3750 Кбайт. Определите минимальную скорость(бит/c), при которой такая передача возможна.

18 Домашнее задание § читать 8 (с. 84) - письменно
