электрический источник света, в котором тело накала, помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой. - презентация

1

2 электрический источник света, в котором тело накала, помещённое в прозрачный вакуумированный или заполненный инертным газом сосуд, нагревается до высокой температуры за счёт протекания через него электрического тока, в результате чего излучает в широком спектральном диапазоне, в том числе видимый свет. В качестве тела накала в настоящее время используется в основном спираль из сплавов на основе вольфрама.

3 В лампе накаливания используется эффект нагревания проводника, обычно проволочного.Температура тела накаливания повышается после замыкания электрической цепи. Все тела, температура которых превышает температуру абсолютного нуля температур излучают электромагнитное тепловое излучение в соответствии с законом Планка.Положение максимума в спектре излучения сдвигается с повышением температуры в сторону меньших длин волн. Для получения видимого излучения необходимо, чтобы температура излучающего тела превышала 570 °. В телах накаливания современных ламп накаливания, применяется тугоплавкий, и относительно недорогой металлический вольфрам.Рабочие температуры вольфрамовых нитей ламп накаливания лежат в пределах °C. Поэтому, спектр ламп накаливания смещён в красную часть спектра. Чем меньше температура тела накаливания, тем меньшая доля энергии подводимой к нагреваемой проволоке, преобразуется в полезное видимое излучение, и тем более «красным» кажется излучение.

4 На схеме: 1 колба; 2 полость колбы (вакуумированная или наполненная газом); 3 тело накала; 4, 5 электроды (токовые вводы); 6 крючки- держатели тела накала; 7 ножка лампы; 8 внешнее звено токоввода, предохранитель; 9 корпус цоколя; 10 изолятор цоколя (стекло); 11 контакт донышка цоколя.колба полость колбы (вакуумированная или наполненная газом); тело накала электроды (токовые вводы); 9 корпус цоколя; 10 изолятор цоколя (стекло); 11 контакт донышка цоколя.

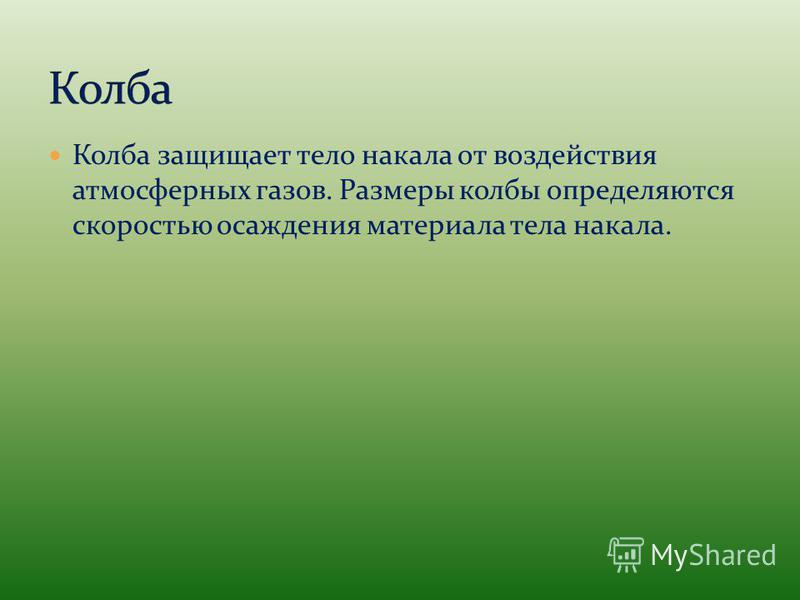

5 Колба защищает тело накала от воздействия атмосферных газов. Размеры колбы определяются скоростью осаждения материала тела накала.

6 Колбы первых ламп были вакуумированы. Большинство современных ламп наполняются химически инертными газами (кроме ламп малой мощности, которые по-прежнему делают вакуумными). Потери тепла, возникающие при этом за счёт теплопроводности, уменьшают путём выбора газа с большой молярной массой. Смеси азота N 2 с аргоном Ar являются наиболее распространёнными в силу малой себестоимости, также применяют чистый осушенный аргон, реже криптон Kr или ксенон Xe

7 Формы тел накала весьма разнообразны и зависят от функционального назначения ламп. Наиболее распространённым является из проволоки круглого поперечного сечения, однако находят применение и ленточные тела накала (из металлических ленточек). Поэтому использование выражения «нить накала» нежелательно более правильным является термин «тело накала», включенный в состав Международного светотехнического словаря.

8 Лампы изготавливают для различных рабочих напряжений. Сила тока определяется по закону Ома (I=U/R) и мощность по формуле P=U·I, или P=U²/R. Так как металлы имеют малое удельное сопротивление, для достижения такого сопротивления необходим длинный и тонкий провод. Толщина провода в обычных лампах составляет 4050 микрометров.

9 Форма цоколя с резьбой обычной лампы накаливания была предложена Джозефом Уилсоном Суоном. Размеры цоколей стандартизованы. У ламп бытового применения наиболее распространены цоколи Эдисона E14 (миньон), E27 и E40 (число обозначает наружный диаметр в мм). Также встречаются цоколи без резьбы (удержание лампы в патроне происходит за счёт трения или нерезьбовыми сопряжениями например, байонетным) британский бытовой стандарт, а также бесцокольные лампы, часто применяемые в автомобилях.
