1 2 Математическое моделирование амплитудного моноимпульсного пеленгатора Студент: Литвинов С.В. ЭР-12-08 Научный руководитель: проф. Евсиков Ю.А. - презентация

1 1

2 2 Математическое моделирование амплитудного моноимпульсного пеленгатора Студент: Литвинов С.В. ЭР Научный руководитель: проф. Евсиков Ю.А.

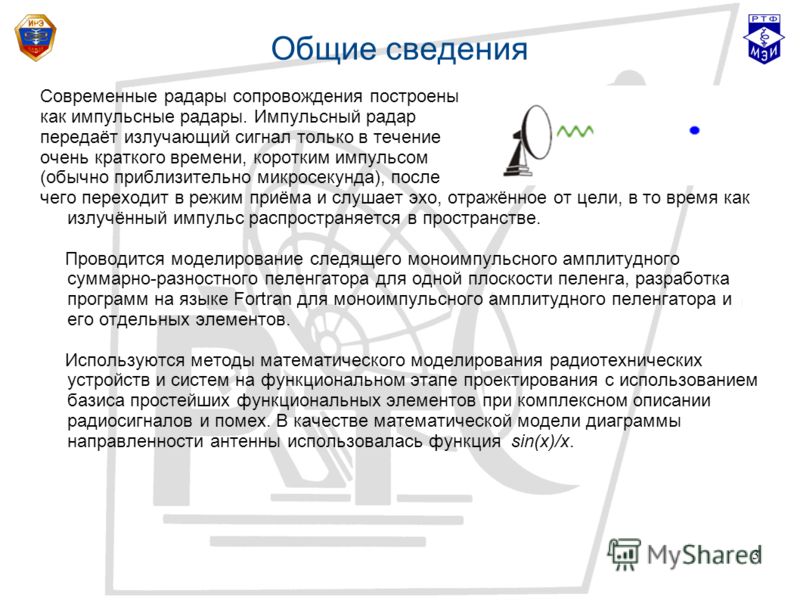

3 3 Общие сведения Современные радары сопровождения построены как импульсные радары. Импульсный радар передаёт излучающий сигнал только в течение очень краткого времени, коротким импульсом (обычно приблизительно микросекунда), после чего переходит в режим приёма и слушает эхо, отражённое от цели, в то время как излучённый импульс распространяется в пространстве. Проводится моделирование следящего моноимпульсного амплитудного суммарно-разностного пеленгатора для одной плоскости пеленга, разработка программ на языке Fortran для моноимпульсного амплитудного пеленгатора и его отдельных элементов. Используются методы математического моделирования радиотехнических устройств и систем на функциональном этапе проектирования с использованием базиса простейших функциональных элементов при комплексном описании радиосигналов и помех. В качестве математической модели диаграммы направленности антенны использовалась функция sin(x)/x.

4 4 Структурная схема пеленгатора

5 5 Модель гармонического радиосигнала

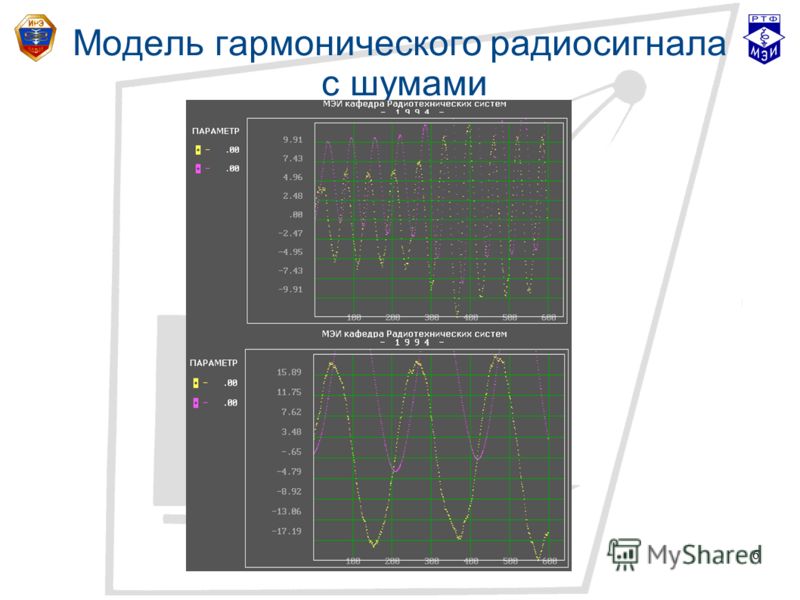

6 6 Модель гармонического радиосигнала с шумами

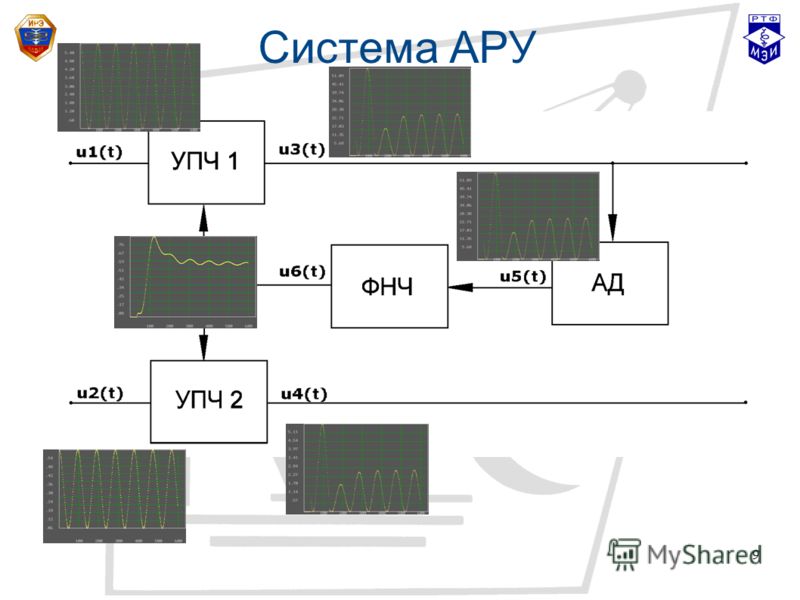

7 7 Система АРУ

8 8

9 9

10 10 Система АРУ с шумами

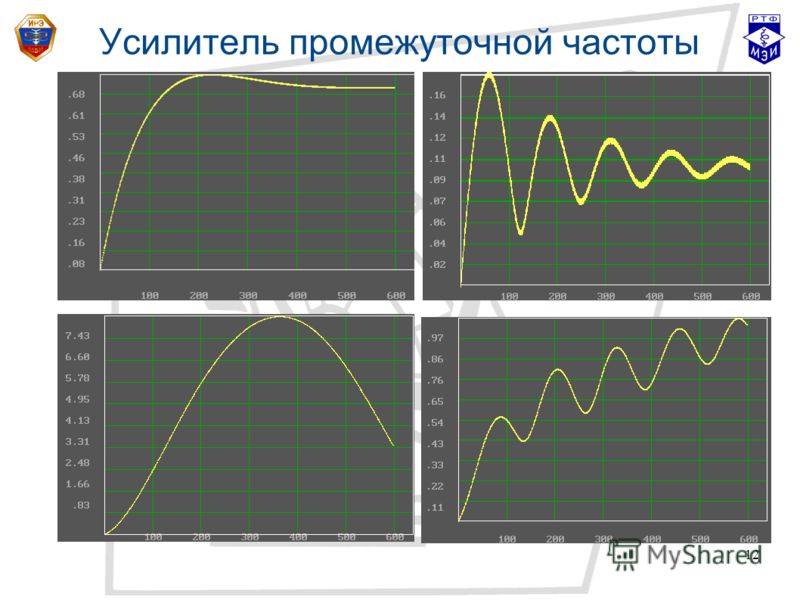

11 11 Усилитель промежуточной частоты

12 12 Усилитель промежуточной частоты

13 13 Моделирование пеленгатора

14 14 Пеленгационная характеристика

15 15 Спасибо за внимание
