Цель урока: Познакомиться со структурой ПК и выяснить связь между устройствами Тема урока: Функциональная схема ПК © Мульганова Е. Б. 2009-2010. - презентация

1 Цель урока: Познакомиться со структурой ПК и выяснить связь между устройствами Тема урока: Функциональная схема ПК © Мульганова Е. Б

2 Компьютер Компьютер – это программируемое устройство, предназначенное для накопления, обработки и передачи информации. Модульно – магистральный принцип Принцип Джона фон Неймана В основу архитектуры современных ПК положены:

3 Рассмотрим суть и того и другого принципа: Компьютер состоит из некоторого количества устройств – модулей Все модули связаны через магистраль, которая обеспечивает обмен данными между устройствами Наличие устройства ввода и вывода Адресуемая память Процессор Данные и программы хранятся вместе

4 Рассмотрим функциональную схему ПК:

5 Взаимосвязь блоков ПК процессор память шины адреса, данных, управления порты клавиатура, мышь, модем, принтер, сканер видеокарта сетевая карта контроллеры дисководов контроллеры Контроллер – электронная схема, управляющая внешним устройством по сигналам процессора.

6 Для связи основных устройств компьютера обычно используется информационная магистраль – шина: Шина адреса – устанавливается адрес требуемой ячейки памяти или устройства, с которым будет осуществляться обмен информацией Шина данных – передается необходимая информация Шина управления – регулирует и управляет процессом передачи данных Шина – это кабель, состоящий из множества проводов.

7 внешние устройства адаптерыконтроллеры Все внешние устройства подключаются к информационной магистрали через свои адаптеры или контроллеры и порты.ВнешнееустройствоКонтроллерПортШина

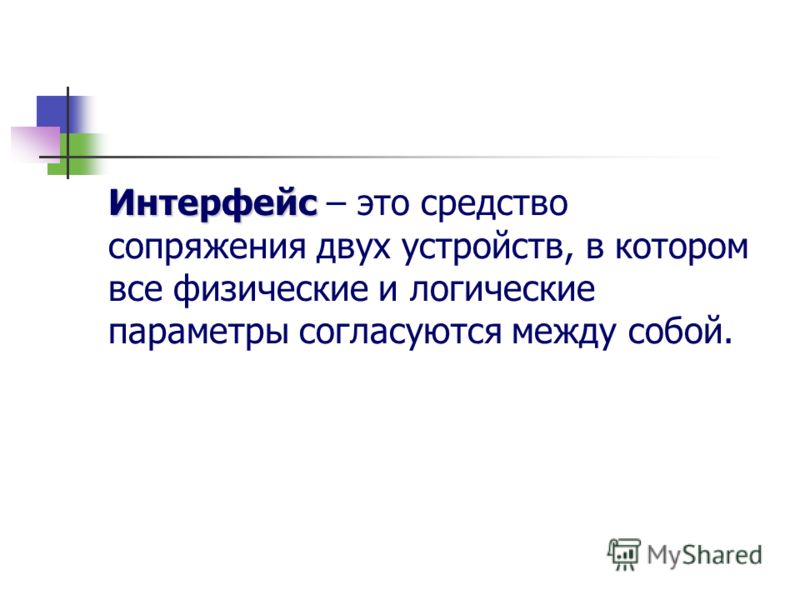

8 Интерфейс Интерфейс – это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.

9 Тема урока: Устройство обработки информации Цель урока: Познакомиться со структурой процессора и его характеристиками. © Мульганова Е. Б

10 Процессор схема обработку информации Процессор – миниатюрная электронная схема (СБИС), созданная путем очень сложной технологии и выполняющая обработку информации IV микропроцессор полупроводниковом кристалле У компьютеров IV поколения функции процессора выполняет микропроцессор – СБИС, реализованная в едином полупроводниковом кристалле (кремния или германия). Кристалл – пластинка помещается в пластмассовый корпус и соединяется золотыми проводками с металлическими штырьками для присоединения к материнской плате.

11 Назначение микропроцессора: Выполнять команды программы, находящиеся в оперативной памяти Координировать работу всех устройств компьютера

12 В состав процессора обязательно входят: УУ Устройство управления (УУ) АЛУ Арифметико – логическое устройство (АЛУ) ячейки Регистры памяти (ячейки) Шины данных, команд и адресов

13 Характеристики процессора: Разрядность Разрядность – число одновременно обрабатываемых процессором битов. Процессор может быть 8-,16-, 32-, 64- разрядным. Тактовая частота Тактовая частота – количество тактов в секунду. Определяет быстродействие. Адресное пространство Адресное пространство количество ячеек ОП, к которым может обратиться процессор 2 N – это объем адресного пространства, т. е. Объем оперативной памяти, физически адресуемой процессором (количество ячеек ОП, к которым может обратиться процессор). N – разрядность адресной шины.

14 Тема урока: Устройство внутренней и внешней памяти Цель урока: Познакомиться с видами внутренней памяти: ОЗУ, ПЗУ, CMOS; с устройствами внешней памяти. © Мульганова Е. Б

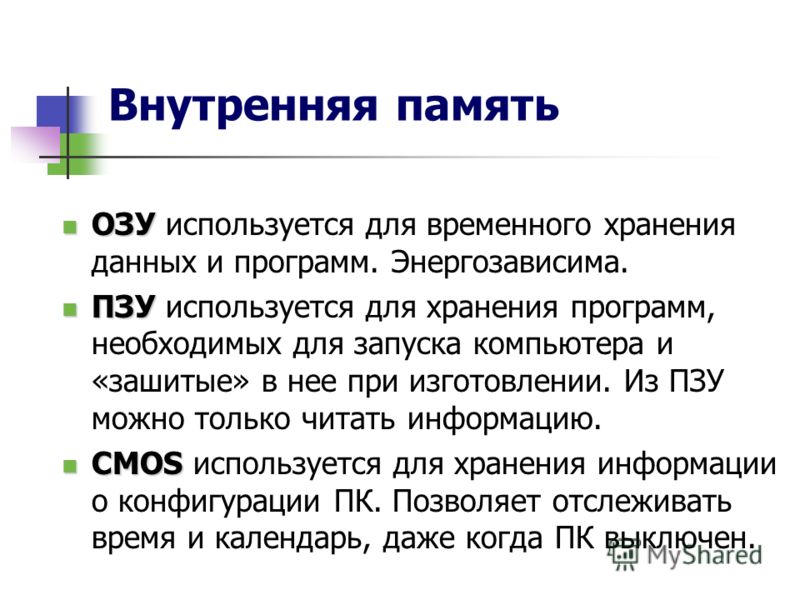

15 Внутренняя память ОЗУ ОЗУ используется для временного хранения данных и программ. Энергозависима. ПЗУ ПЗУ используется для хранения программ, необходимых для запуска компьютера и «зашитые» в нее при изготовлении. Из ПЗУ можно только читать информацию. CMOS CMOS используется для хранения информации о конфигурации ПК. Позволяет отслеживать время и календарь, даже когда ПК выключен.

16 Внешняя память – это место длительного хранения данных записи, хранения и В основу записи, хранения и считывания считывания информации из внешней положены памяти положены следующие принципы принципы: Магнитный Оптический Электронный (флэш)

17 Носители информации: Магнитные Жесткий диск Гибкий диск Оптические Лазерный диск Электронные Флэш Карта памяти
