Учитель технологии : Д. Б. Ходулин. Научимся правильно соединять столярные изделия гвоздями. - презентация

1 Учитель технологии : Д. Б. Ходулин

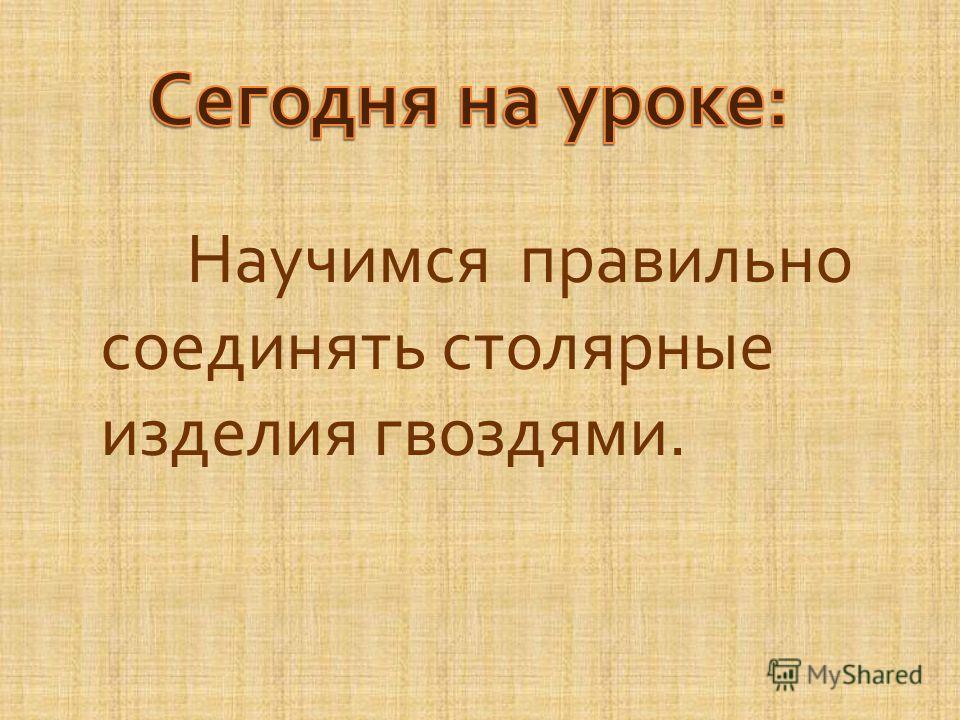

2 Научимся правильно соединять столярные изделия гвоздями.

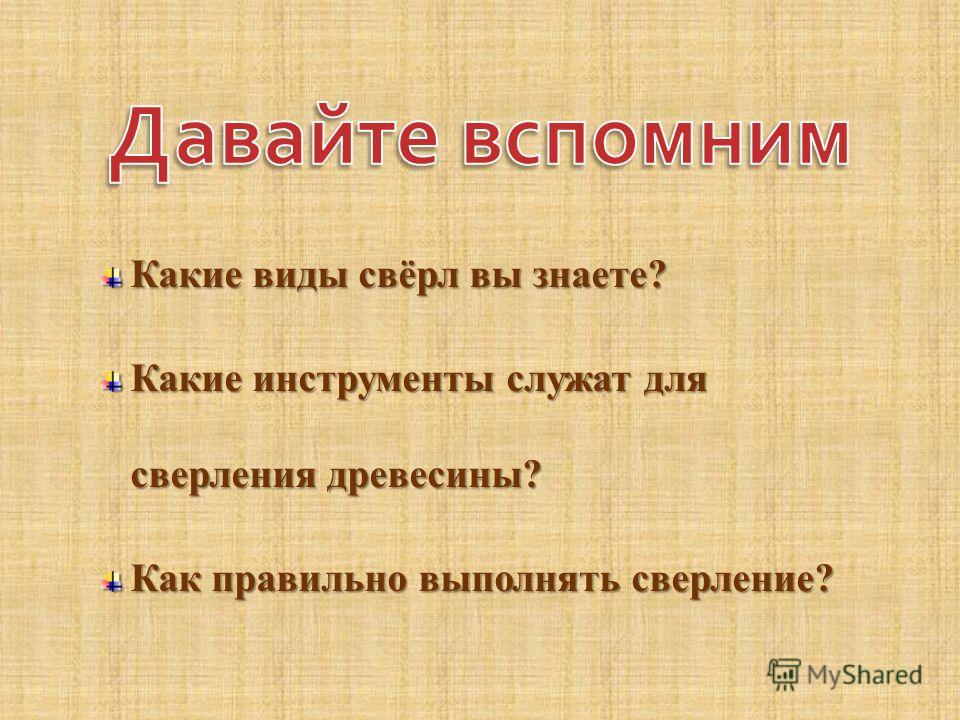

3 Какие виды свёрл вы знаете? Какие инструменты служат для сверления древесины? Как правильно выполнять сверление?

4 Столярные изделия на гвоздях

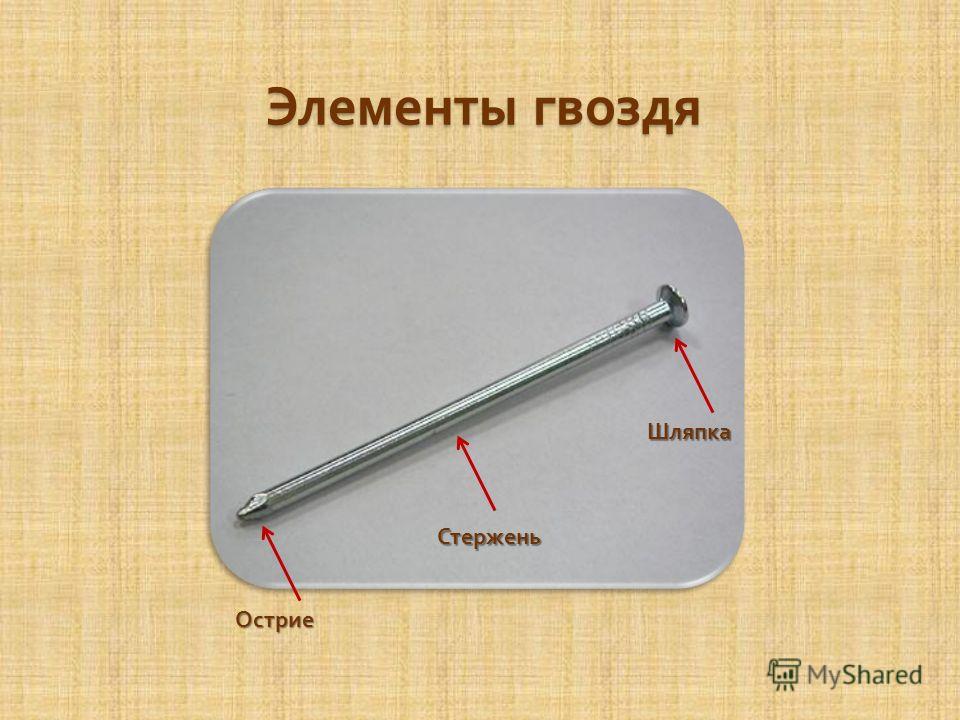

5 Элементы гвоздя Острие Стержень Шляпка

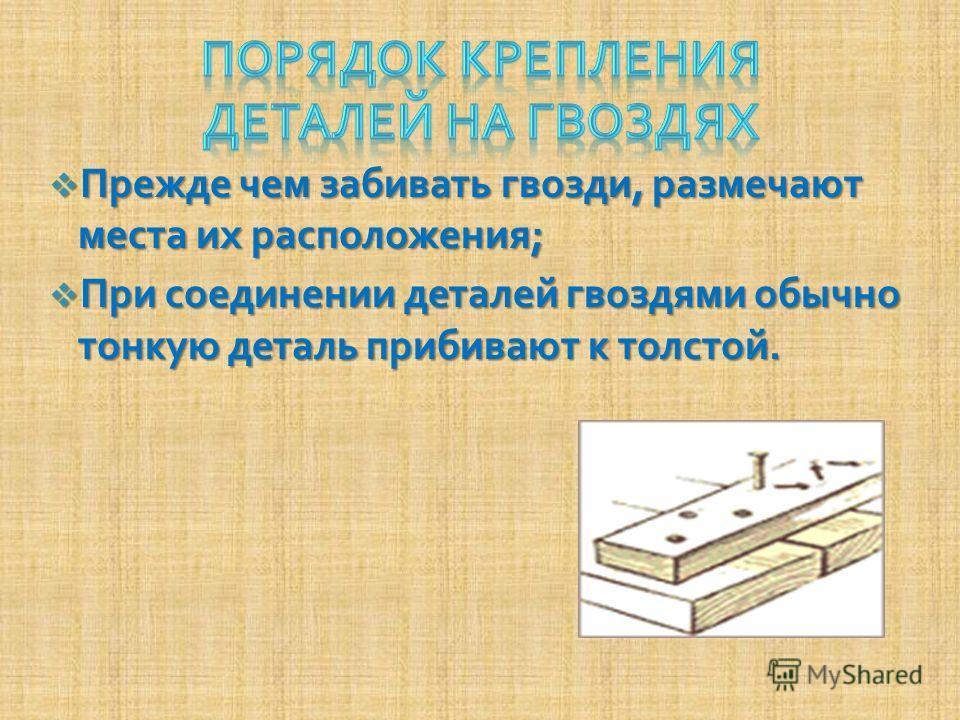

6 Прежде чем забивать гвозди, размечают места их расположения ; Прежде чем забивать гвозди, размечают места их расположения ; При соединении деталей гвоздями обычно тонкую деталь прибивают к толстой. При соединении деталей гвоздями обычно тонкую деталь прибивают к толстой.

7 Толщина гвоздя не должна превышать ¼ толщины детали, которую прибивают. Длина гвоздя должна быть в раза больше толщины прибиваемой детали. Чтобы деталь не раскололась, забивать гвоздь следует на расстоянии не менее 4 диаметров гвоздя от кромки детали и не менее 15 диаметров от торца. Толщина гвоздя не должна превышать ¼ толщины детали, которую прибивают. Длина гвоздя должна быть в раза больше толщины прибиваемой детали. Чтобы деталь не раскололась, забивать гвоздь следует на расстоянии не менее 4 диаметров гвоздя от кромки детали и не менее 15 диаметров от торца

8 Гвозди забивают молотком, который удерживают так, чтобы рука была на расстоянии мм. от края рукоятки. Вначале гвоздь придерживают большим и указательным пальцами и наносят лёгкие удары по головке гвоздя. После этого, когда гвоздь надёжно вошёл в заготовку левую руку убирают и наносят более сильные удары.

9 Древесина меньше раскалывается, если забивать притупленный гвоздь ( по острию гвоздя предварительно наносят лёгкие удары ). Если гвоздь при забивании вошёл в заготовку криво или согнулся, его необходимо выдернуть. Для этой цели применяют клещи, либо молоток со специальной прорезью, а если гвоздь большого размера – применяют гвоздодёр. Чтобы не повредить поверхность изделия, под клещи подкладывают небольшую дощечку.

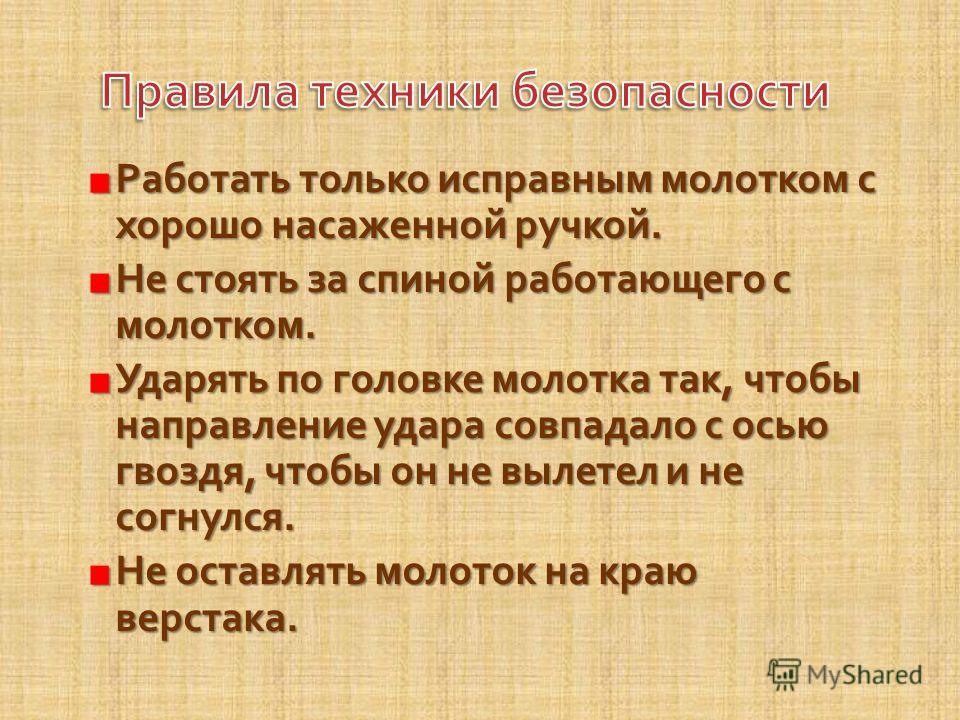

10 Работать только исправным молотком с хорошо насаженной ручкой. Не стоять за спиной работающего с молотком. Ударять по головке молотка так, чтобы направление удара совпадало с осью гвоздя, чтобы он не вылетел и не согнулся. Не оставлять молоток на краю верстака.

11 В зимнее время года очень не легко выживать нашим пернатым друзьям. Но мы с вами можем помочь птицам нашей акцией – сделай кормушку сам !

12 Подготовка материалов, инструмента и оборудования

13 Берём рейку и размечаем её длину к основанию кормушки 1 2 3

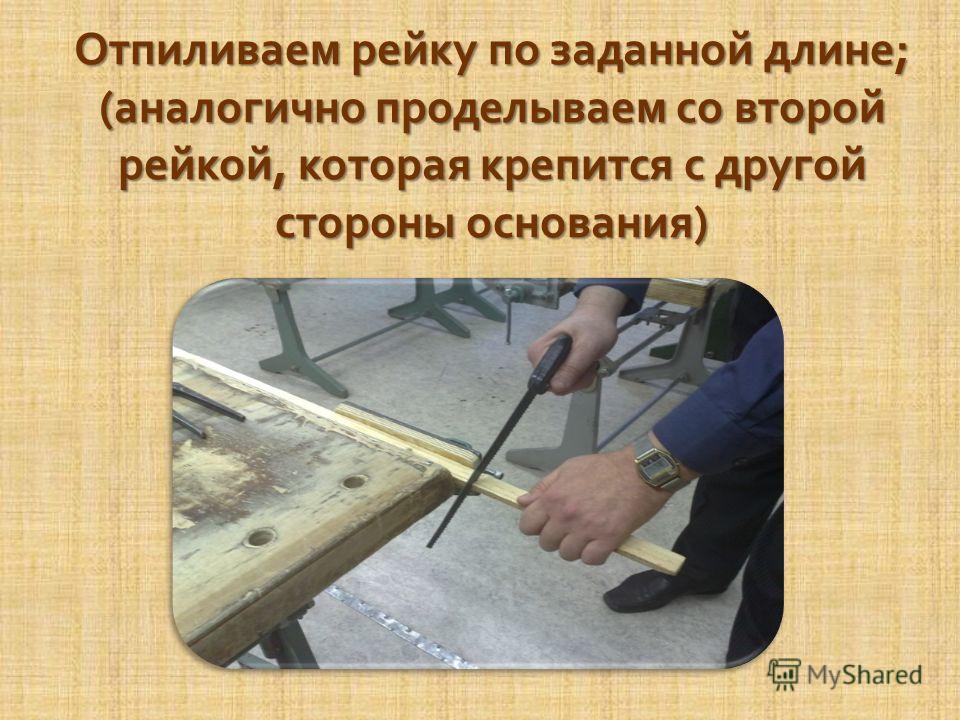

14 Отпиливаем рейку по заданной длине ; ( аналогично проделываем со второй рейкой, которая крепится с другой стороны основания )

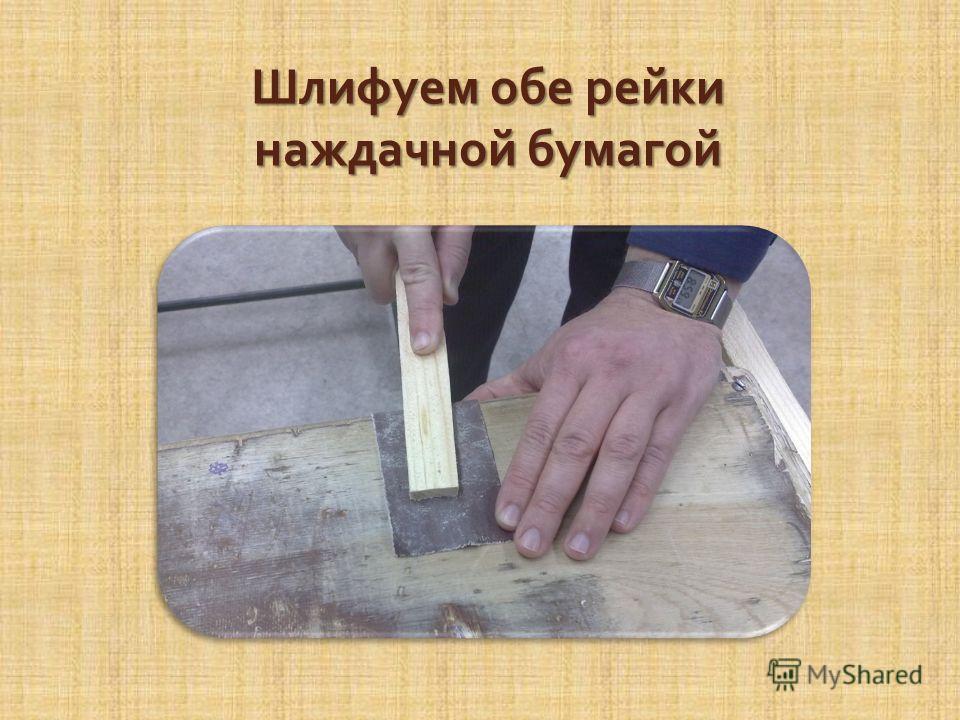

15 Шлифуем обе рейки наждачной бумагой

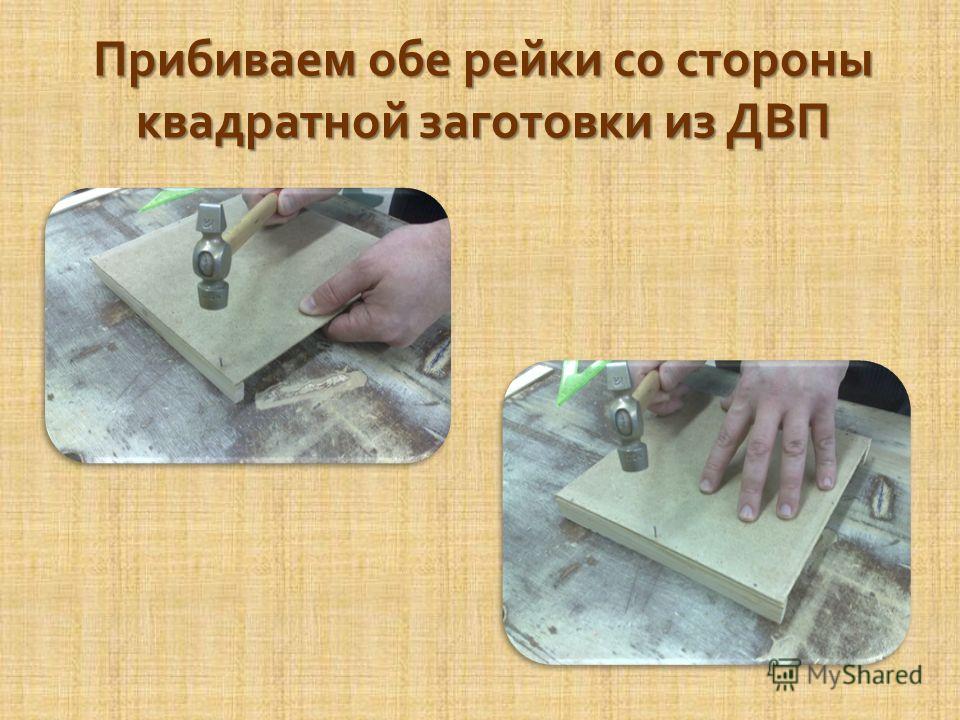

16 Прибиваем обе рейки со стороны квадратной заготовки из ДВП

17 Измеряем линейкой расстояние между прибитыми рейками

18 Откладывание размера длины второй пары реек и их отпиливание

19 Шлифуем вторую пару реек

20 Прибиваем вторую пару реек ( основание готово )

21 Размечаем брусок для изготовления 4 ( одинаковых по длине ) стоек кормушки

22 Выпиливаем стойки кормушки

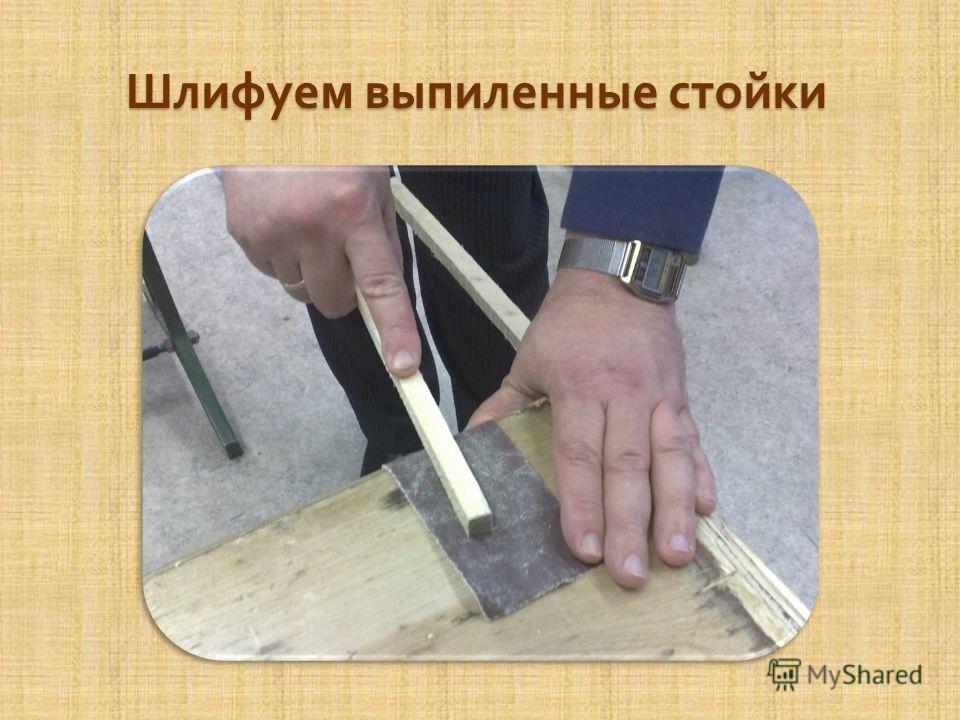

23 Шлифуем выпиленные стойки

24 Прибиваем стойки к основанию кормушки

25 Готовое основание со стойками

26 Устанавливаем, выравниваем, размечаем и прибиваем крышу для кормушки к стойкам

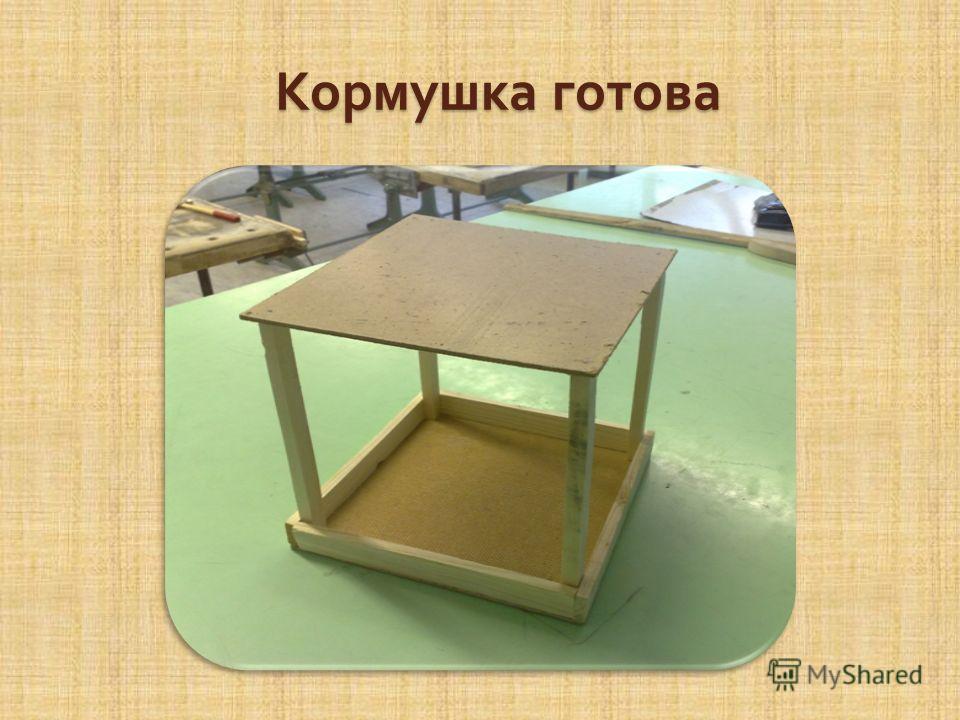

27 Кормушка готова
