Лекция 3 Архитектура информационных систем. Вопросы лекции 1. Архитектура информационной системы 2. Архитектурный подход к реализации информационных систем. - презентация

1 Лекция 3 Архитектура информационных систем

2 Вопросы лекции 1. Архитектура информационной системы 2. Архитектурный подход к реализации информационных систем : понятия и определения 3. Методология « архитектуры предприятия »

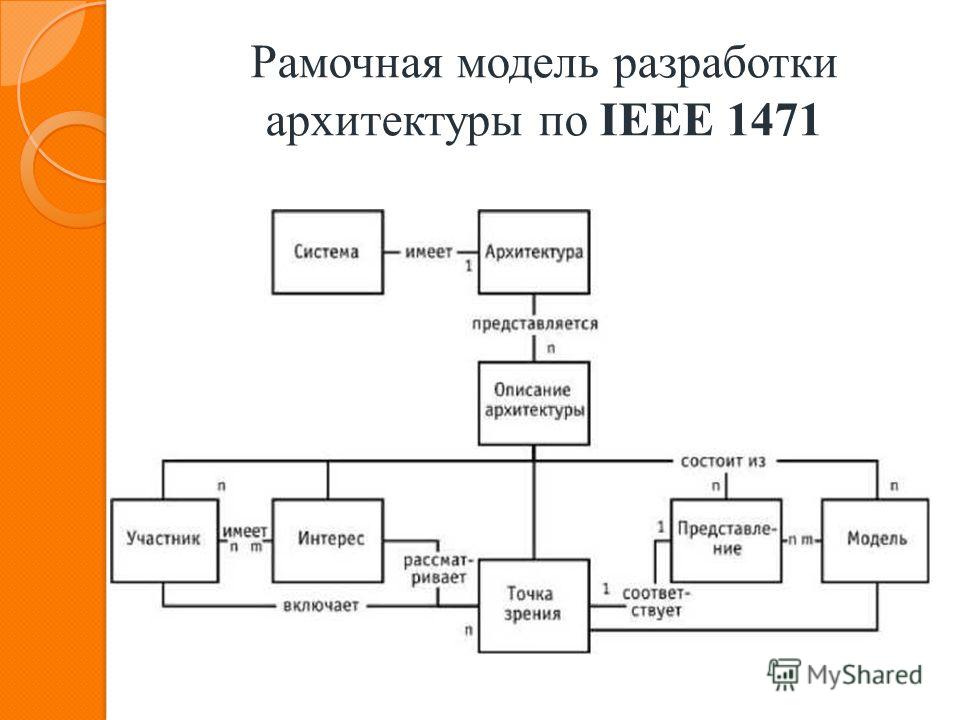

3 Рамочная модель разработки архитектуры по IEEE 1471

4 Cистемная архитектура может относиться либо к архитектуре ИС предприятия или к технологической инфраструктуре ИС, либо - к архитектуре сложного продукта или семейства продуктов, выпускаемых предприятием. Программная архитектура - архитектура взаимодействия приложений в рамках информационной системы предприятия, программных модулей, или взаимодействия различных классов в рамках одного приложения.

5 Уровни описания программной архитектуры концептуальная архитектура определяет компоненты системы и их назначения, обычно в неформальном виде ; логическая архитектура выделяет вопросы взаимодействия компонент системы, интерфейсы и используемые протоколы ; физическая реализация, которая описывает привязку к конкретным узлам размещения, типам оборудования, характеристикам окружения.

6 ГОСТ ) Внешняя схема: Определение форм внешнего представления для возможных совокупностей предложений в пределах представления конкретного пользователя, а также аспектов манипулирования этими формами. 2) Внутренняя схема: Определение форм внутреннего представления в компьютере совокупностей предложений концептуальной схемы и информационной базы, а также аспектов манипулирования этими формами Концептуальная схема: непротиворечивая совокупность предложений, выражающих необходимые высказывания, относящиеся к проблемной области. 3) Информационная база: совокупность предложений, выражающих высказывания, отличные от необходимых высказываний, согласующиеся друг с другом и с концептуальной схемой, а также истинные в некотором пространстве сущностей. Информационный процессор: процессор, который в ответ на команду выполняет действие над концептуальной схемой и/или информационной базой.

7 Аспекты в понимании автоматизированных информационных систем Целевой аспект - реализация процессов сбора, обработки, накопления, хранения, поиска и распространения информации в различных сферах деятельности; Структурный аспект - комплексирование разнородных компонентов системы: программных, информационных, аппаратных, документов, пользователей; Функциональный аспект - реализация ИТ в виде определенной последовательности информационно связанных функций, задач или процедур, выполняемых в автоматизированном или автоматическом режимах

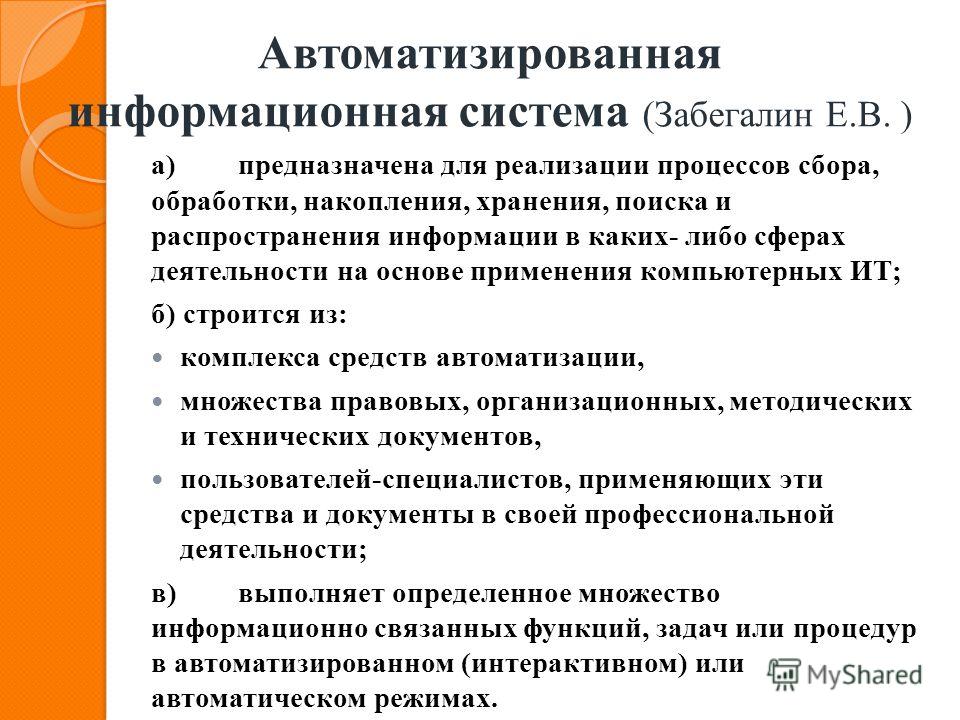

8 Автоматизированная информационная система (Забегалин Е.В. ) а)предназначена для реализации процессов сбора, обработки, накопления, хранения, поиска и распространения информации в каких- либо сферах деятельности на основе применения компьютерных ИТ; б) строится из: комплекса средств автоматизации, множества правовых, организационных, методических и технических документов, пользователей-специалистов, применяющих эти средства и документы в своей профессиональной деятельности; в)выполняет определенное множество информационно связанных функций, задач или процедур в автоматизированном (интерактивном) или автоматическом режимах.

9 ISO Архитектура это описание (модель) основной компоновки и взаимодействия частей системы (будь то физический либо абстрактный объект или сущность). Типы архитектур, относящихся к интеграции предприятий : архитектуры систем (архитектуры типа 1), которые имеют дело с конструкцией некоторой системы, например, компьютерной системы управления как части всеобъемлющей системы интеграции предприятия; архитектуры предприятия (архитектуры типа 2), которые имеют дело с таким проектом, как интеграция всего предприятия, или с иной программой его развития».

10 Составляющие архитектуры системы виды структур ИС - функциональная, техническая, организационная, программная, информационная; основные структурные компоненты ИС - пользователи и комплекс средств автоматизации; виды обеспечения ИС - программное, информационное, техническое, организационное, методическое, математическое, лингвистическое, правовое и др.; необходимость выделения структуры функциональных систем и подсистем ИС, описания состава и характеристик автоматизируемых функций и задач ИС.

11 COBIT («Задачи информационных и смежных технологий») ИТ - ресурсы - это Приложения Информация Инфраструктура Персонал Архитектура рекурсивно декомпозируется : на части системы, взаимодействующие через интерфейсы, на отношения между частями системы, на условия компоновки структур системы из ее частей.

12 RUP (Rational Unified Process) - методология разработки программного обеспечения Архитектурные точки зрения : структура вариантов использования системы ; декомпозиция системы на классы и функциональные подсистемы ; структура программной реализации системы ; структура объединения подсистем и процессов ; структура физического распределения компонентов программной системы по аппаратным средствам.

13 Домены архитектуры ( архитектурные аспекты ). а)Основные домены: бизнес архитектура; архитектура информации; архитектура приложений; системно-техническая архитектура; б)Дополнительные домены: архитектура интеграции; архитектура общих сервисов (электронная почта, каталоги и пр.); архитектура безопасности; архитектура управления и эксплуатации ИТ.

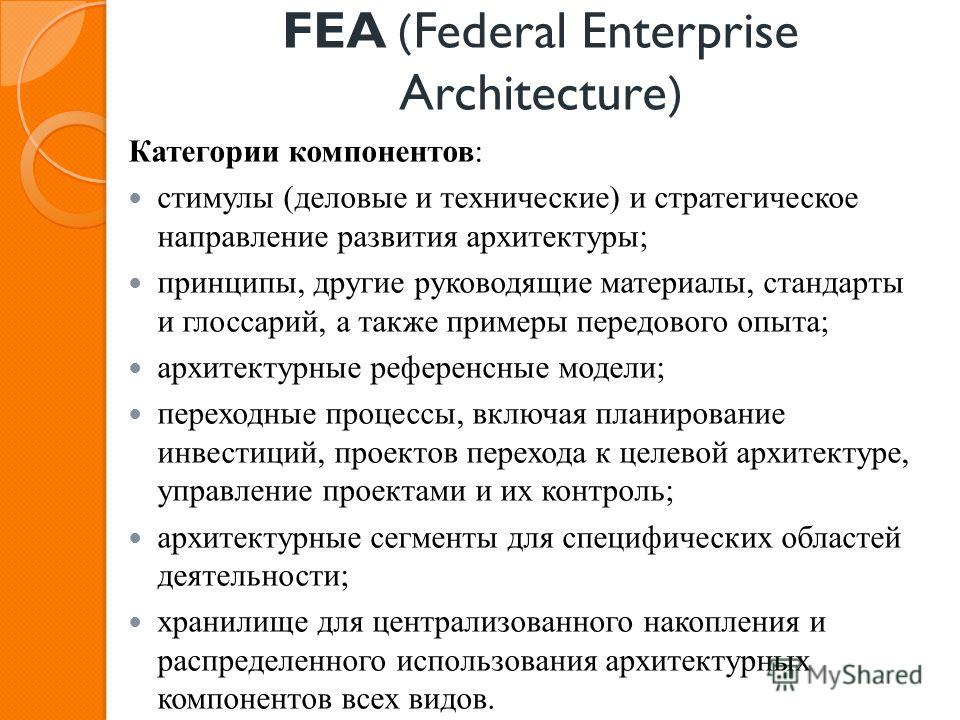

14 FEA (Federal Enterprise Architecture) Категории компонентов: стимулы (деловые и технические) и стратегическое направление развития архитектуры; принципы, другие руководящие материалы, стандарты и глоссарий, а также примеры передового опыта; архитектурные референтные модели; переходные процессы, включая планирование инвестиций, проектов перехода к целевой архитектуре, управление проектами и их контроль; архитектурные сегменты для специфических областей деятельности; хранилище для централизованного накопления и распределенного использования архитектурных компонентов всех видов.

15 Принцип сегментного подхода FEA дает возможность ускорять практическое внедрение архитектуры, особенно в больших многоотраслевых образованиях, позволяя относительно независимо работать в рамках одного сегмента, обеспечивая минимизацию затрат, поддержку общих ресурсов и стандартов взаимодействия систем разных сегментов.

16 Референсные модели FEA модель результативности (эффективности); функций и сервисов деятельности; прикладных ИТ- сервисов/компонентов общего назначения; базовых технических ИТ -сервисов и стандартов; информации и данных.

17 Переход от бизнес - архитектуры к ИТ - архитектуре
