1 Кодирование графической информации Пространственная дискретизация Составил: Сметана Н.А. МБУ школа 40

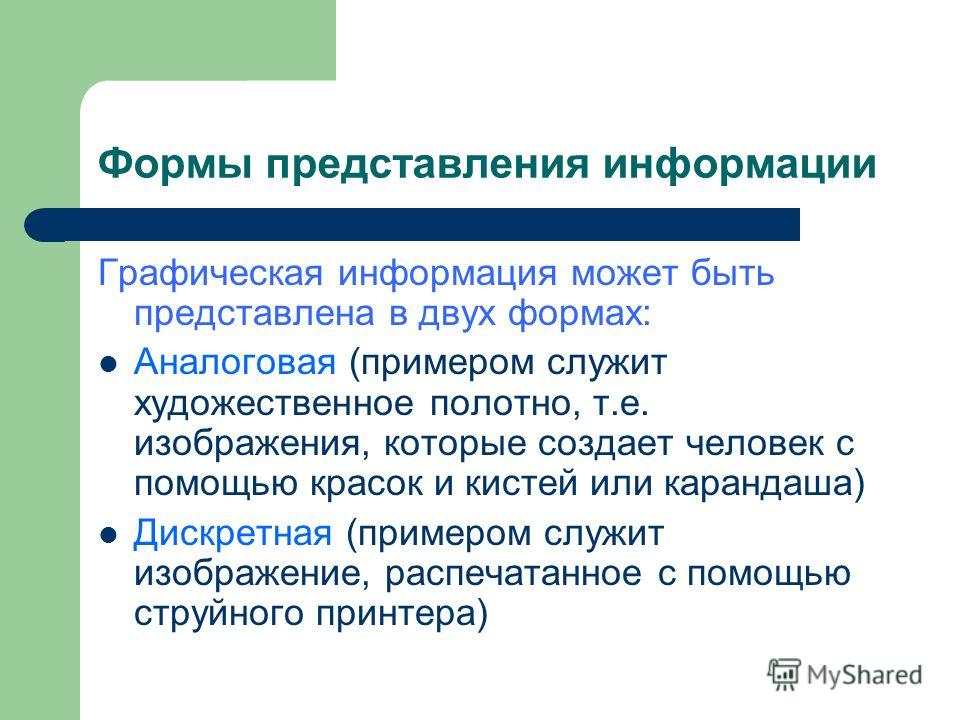

2 Формы представления информации Графическая информация может быть представлена в двух формах: Аналоговая (примером служит художественное полотно, т.е. изображения, которые создает человек с помощью красок и кистей или карандаша) Дискретная (примером служит изображение, распечатанное с помощью струйного принтера)

3 Пространственная дискретизация Пространственная дискретизация – это изображение, состоящее из большого количества точек (пикселей). Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет.

4 Пространственная дискретизация В результате пространственной дискретизации графическая информация представляется в виде растрового изображения Растровое изображение – это изображение, которое формируется из определенного количества строк, которые содержат определенное количество точек

5

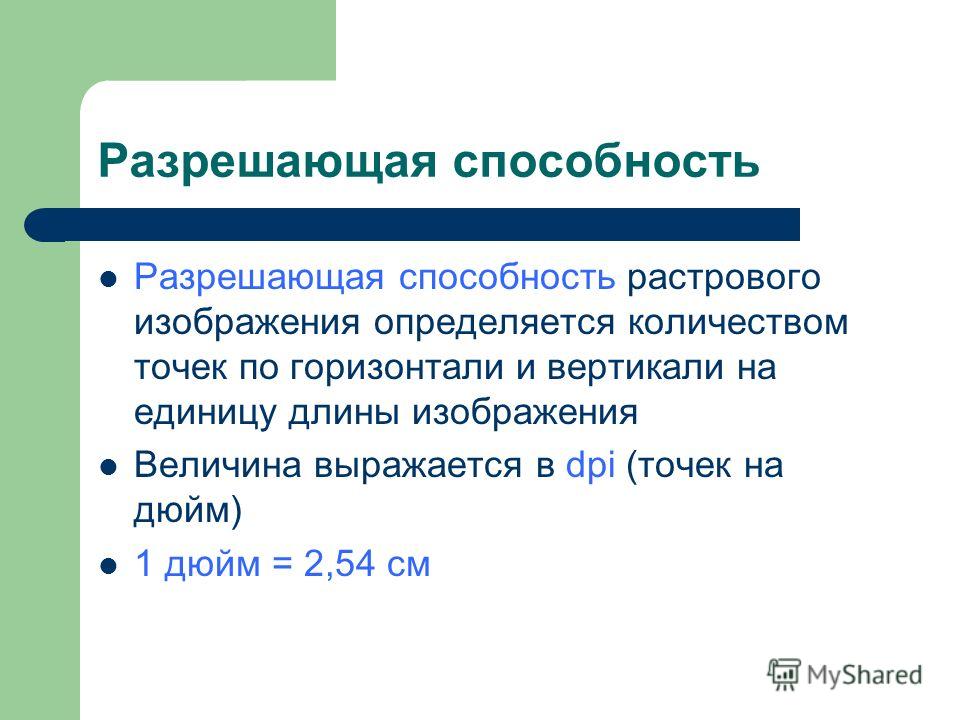

6 Разрешающая способность Разрешающая способность растрового изображения определяется количеством точек по горизонтали и вертикали на единицу длины изображения Величина выражается в dpi (точек на дюйм) 1 дюйм = 2,54 см

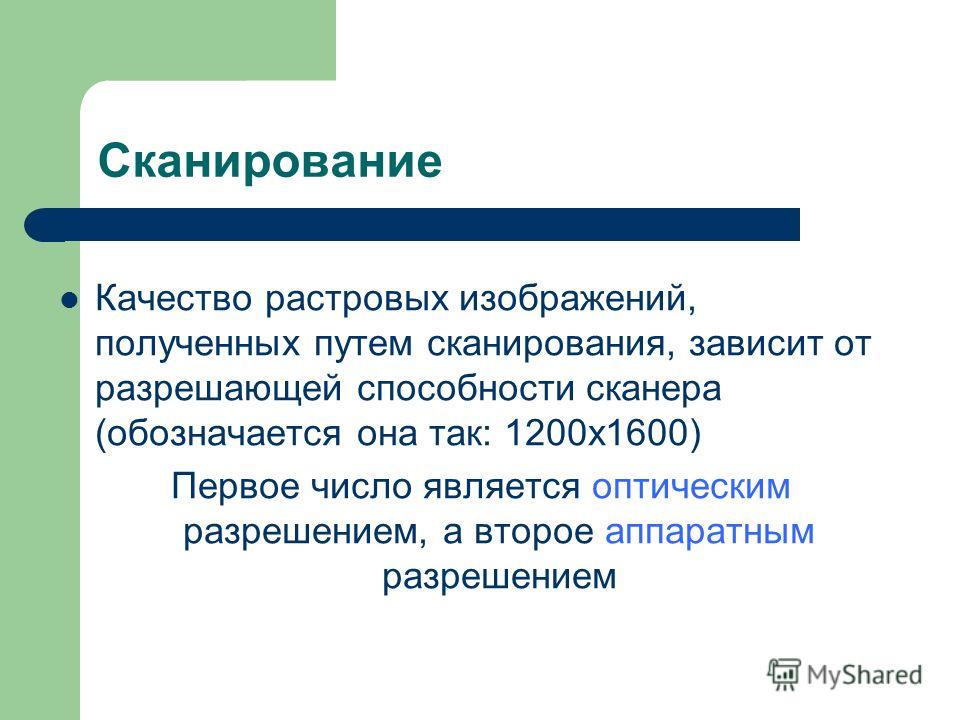

7 Сканирование Качество растровых изображений, полученных путем сканирования, зависит от разрешающей способности сканера (обозначается она так: 1200 х 1600) Первое число является оптическим разрешением, а второе аппаратным разрешением

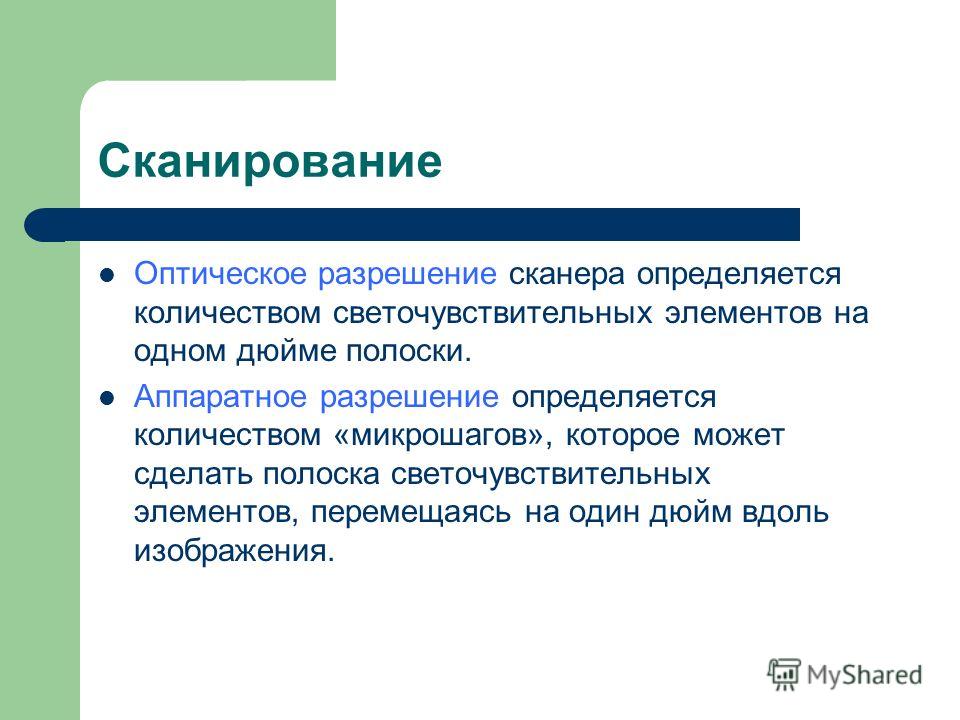

8 Сканирование Оптическое разрешение сканера определяется количеством светочувствительных элементов на одном дюйме полоски. Аппаратное разрешение определяется количеством «микро шагов», которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

9

10 Глубина цвета Каждый цвет можно рассматривать как возможное состояние точки. Количество цветов в палитре (N) и количество информации (I), необходимое для кодирования цвета каждой точки, связаны между собой и могут быть вычислены по формуле: N = 2 I

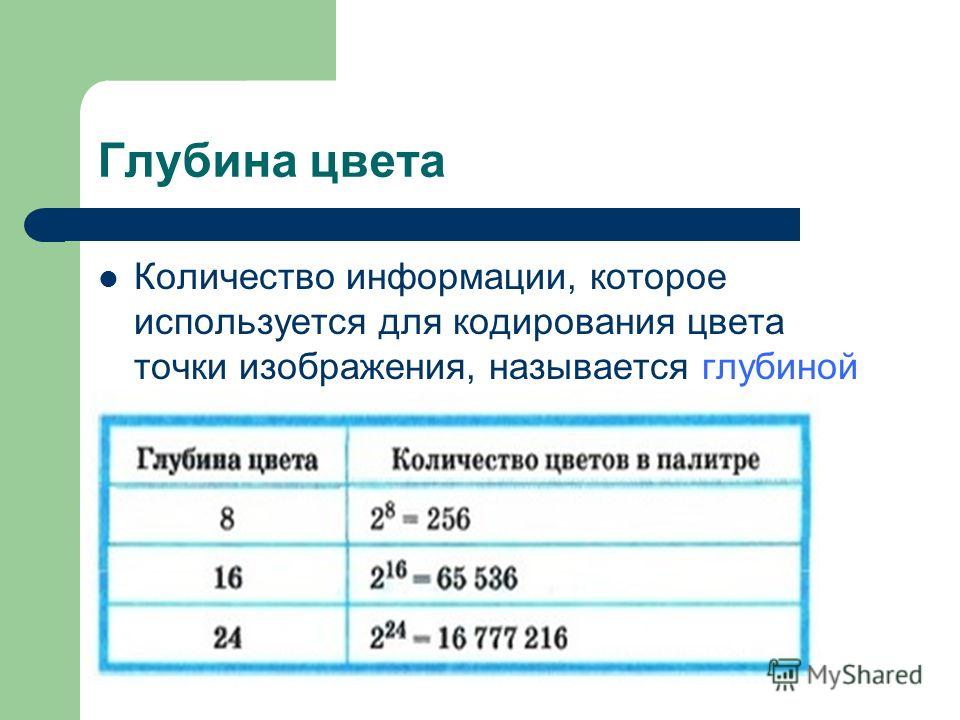

11 Глубина цвета Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета

12 Задания для закрепления Вопросы: 1. Как происходит формирование растрового изображения с помощью пространственной дискретизации? 2. Как связаны между собой количество цветов в палитре и глубина цвета?

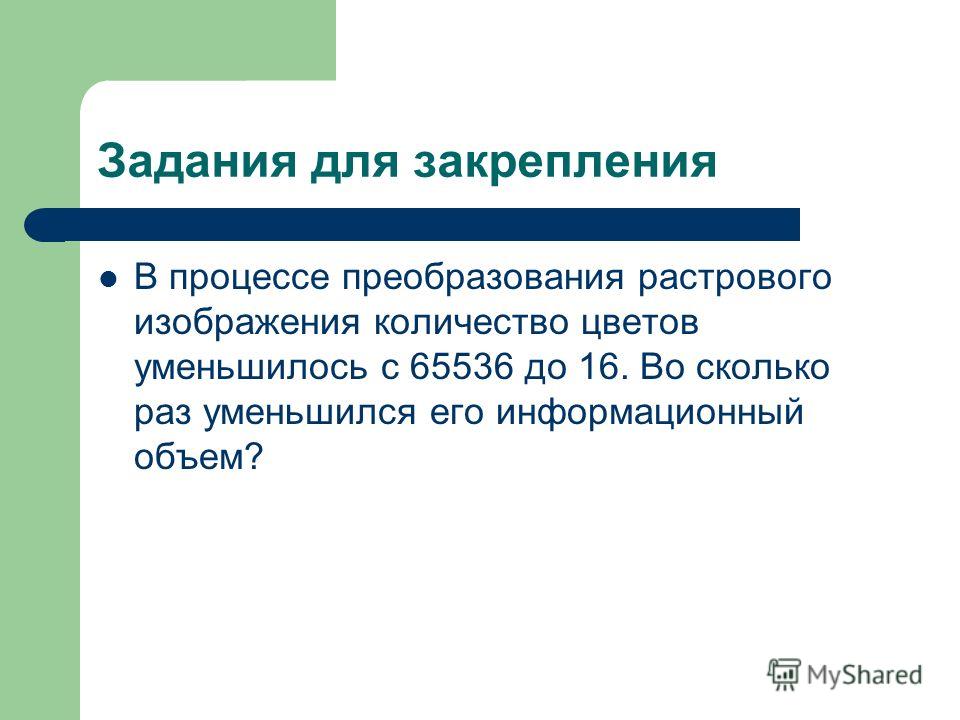

13 Задания для закрепления В процессе преобразования растрового изображения количество цветов уменьшилось с до 16. Во сколько раз уменьшился его информационный объем?

14 Задания для закрепления Определите требуемый объем видеопамяти для различных графических режимов экрана монитора Разрешающая способность экрана Глубина цвета (бит на точку) на на на на 1024
