1 Палитры цветов в системах цветопередачи CMYK и RGB

2 Вопросы для обсуждения Как человек различает цвета? Как формируются различные цвета на экране телевизора? Как формируются различные цвета при печати на принтере? Что будет, если смешать пурпурную и жёлтую краски?

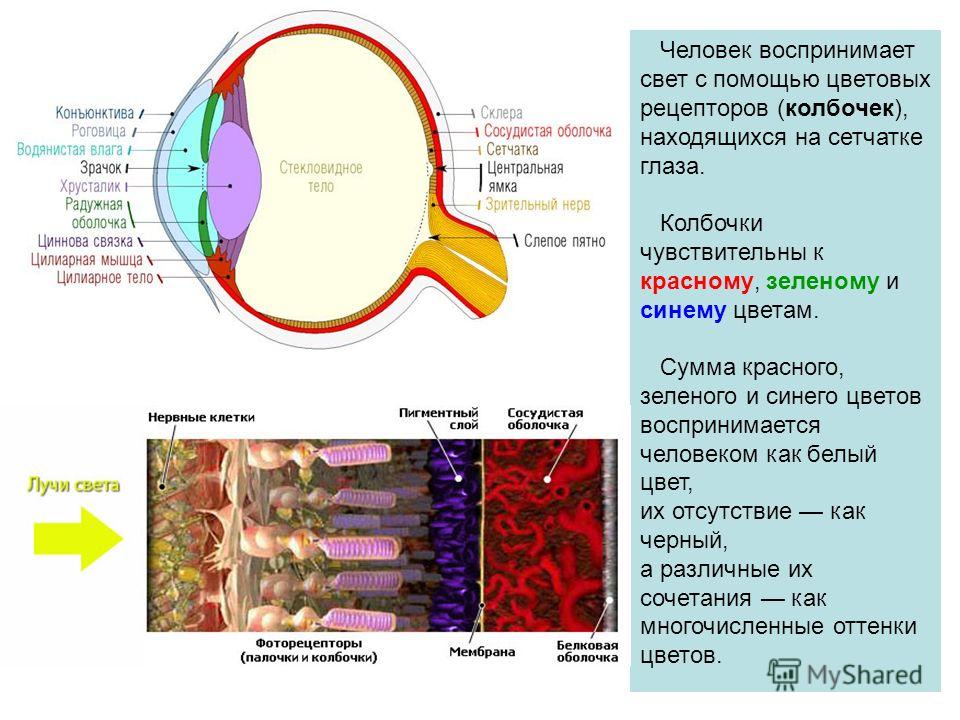

3 Человек воспринимает свет с помощью цветовых рецепторов (колбочек), находящихся на сетчатке глаза. Колбочки чувствительны к красному, зеленому и синему цветам. Сумма красного, зеленого и синего цветов воспринимается человеком как белый цвет, их отсутствие как черный, а различные их сочетания как многочисленные оттенки цветов.

4 Аддитивная система цветопередачи RGB применяется в мониторах компьютеров, в телевизорах и других излучающих свет технических устройствах. С экрана монитора человек воспринимает цвет как сумму излучения трех базовых цветов: красного, зеленого и синего. Такая система цветопередачи называется RGB, по первым буквам английских названий цветов (Red красный, Green зеленый, Blue синий). ПАЛИТРА ЦВЕТОВ В АДДИТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ RGB

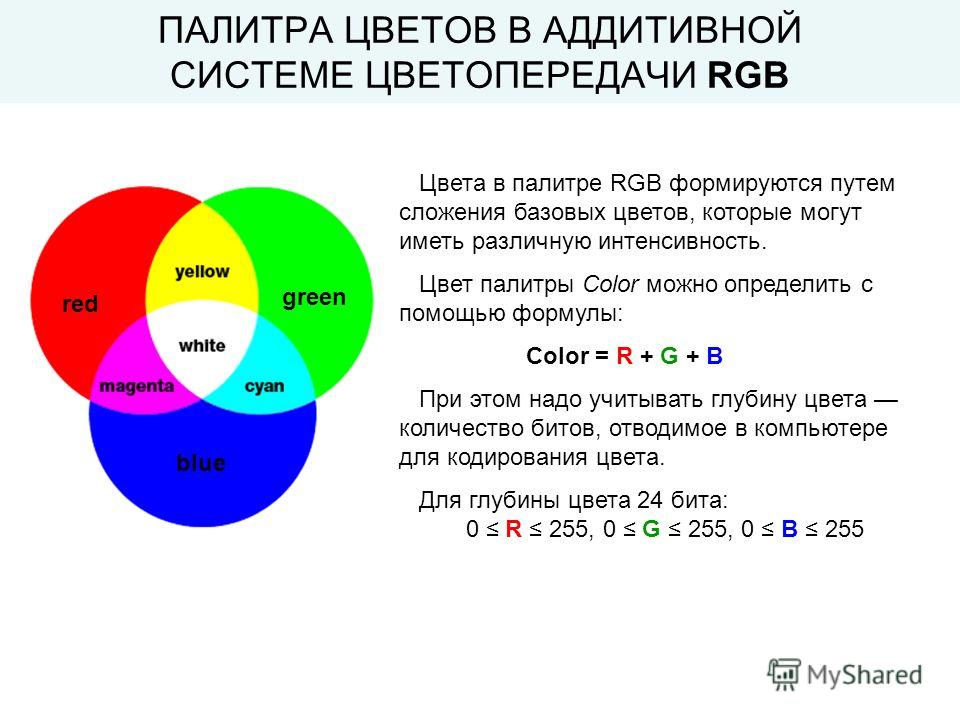

5 Цвета в палитре RGB формируются путем сложения базовых цветов, которые могут иметь различную интенсивность. Цвет палитры Color можно определить с помощью формулы: Color = R + G + В При этом надо учитывать глубину цвета количество битов, отводимое в компьютере для кодирования цвета. Для глубины цвета 24 бита: 0 R 255, 0 G 255, 0 B 255 red blue green ПАЛИТРА ЦВЕТОВ В АДДИТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ RGB

6 В системе цветопередачи RGB палитра цветов формируется путем сложения красного, зеленого и синего цветов. red blue green Цвет Формирование цвета ЧерныйBlack = БелыйWhile = R max + G max + B max КрасныйRed = R max ЗеленыйGreen = 0 + G max + 0 СинийBlue = B max ГолубойCyan = 0+ G max + B max ПурпурныйMagenta = R max B max ЖелтыйYellow = R max + G max + 0

7 СИСТЕМА ЦВЕТОПЕРЕДАЧИ CMYK

8 Вопросы для обсуждения 1. По какому принципу можно построить цветное изображение на листе бумаге с помощью электронного цифрового устройства 2. Как краски работают с цветами с точки зрения физики 3. Что означает чёрный с точки зрения информатики цвет на экране монитора и на бумаге?

9 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK Субстрактивная система цветопередачи CMYK применяется в полиграфии. Напечатанное на бумаге изображение человек воспринимает в отраженном свете. Если на бумагу краски не нанесены, то падающий белый свет полностью отражается, и мы видим белый лист бумаги. Если краски нанесены, то они поглощают определенные цвета.

10 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK При печати изображений на принтерах используется палитра цветов в системе CMY. Основными красками в ней являются Cyan - голубая, Magenta - пурпурная и Yellow - желтая. Цвета в палитре CMY формируются путем наложения красок базовых цветов. Цвет палитры Color можно определить с помощью формулы: Color = С + M + Y Интенсивность каждой краски задается в процентах: 0% С 100%, 0% М 100%, 0% Y 100%

11 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK Цвета в палитре CMY формируются путем вычитания из белого цвета определенных цветов. Нанесенная на бумагу голубая краска поглощает красный свет и отражает зеленый и синий свет, и мы видим голубой цвет. Нанесенная на бумагу пурпурная краска поглощает зеленый свет и отражает красный и синий свет, и мы видим пурпурный цвет. Нанесенная на бумагу желтая краска поглощает синий свет и отражает красный и зеленый свет, и мы видим желтый цвет.

12 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK Смешивая попарно краски системы CMY, мы получим базовые цвета в системе цветопередачи RGB. Цвет Формирование цвета ЧерныйBlack = C + M + Y = W – G – B – R = K БелыйWhile = (C = 0, M = 0, Y = 0) КрасныйRed = Y + M = W – G – B = R ЗеленыйGreen = Y + C = W – R – B = G СинийBlue = M + C = W – R – G = B ГолубойCyan = C = W – R = G + B ПурпурныйMagenta = M = W – G = R + B ЖелтыйYellow = Y = W – B = R + G Если нанести на бумагу пурпурную и желтую краски, то будет поглощаться зеленый и синий свет, и мы увидим красный цвет. Если нанести на бумагу голубую и желтую краски, то будет поглощаться красный и синий свет, и мы увидим зеленый цвет. Если нанести на бумагу пурпурную и голубую краски, то будет поглощаться зеленый и красный свет, и мы увидим синий цвет.

13 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK Смешение трех красок – голубой, желтой и пурпурной – должно приводить к полному поглощению света, и мы должны увидеть черный цвет. Однако на практике вместо черного цвета получается грязно-бурый цвет. Поэтому в цветовую модель добавляют еще один, истинно черный цвет. Так как буква В уже используется для обозначения синего цвета, для обозначения черного цвета принята последняя буква в английском название черного цвета blaК, т. е. К. Расширенная палитра получила название CMYK.

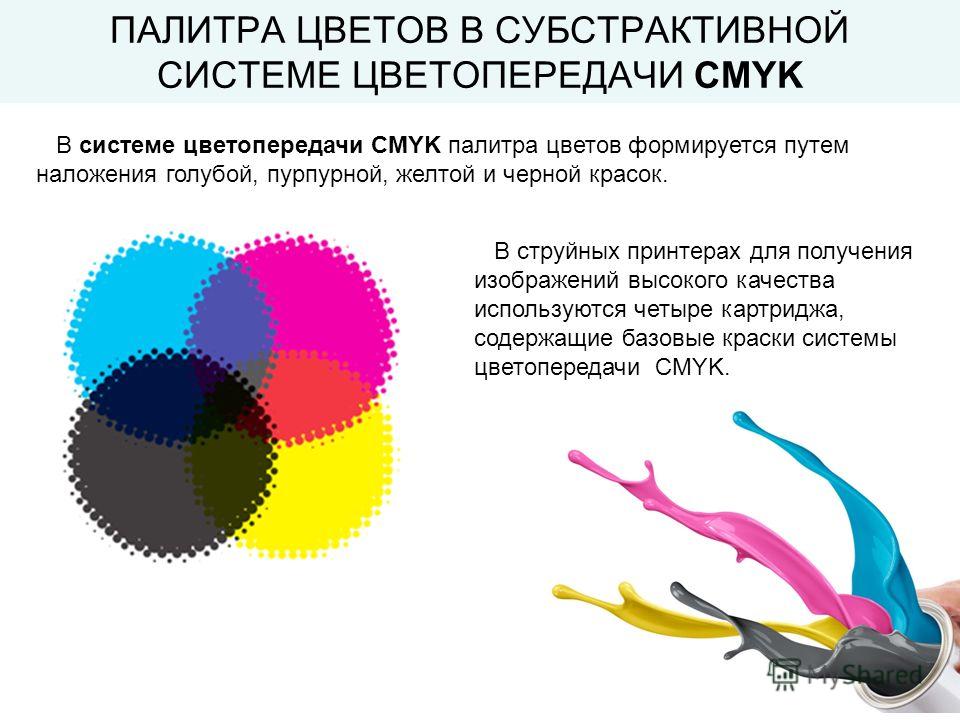

14 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK В системе цветопередачи CMYK палитра цветов формируется путем наложения голубой, пурпурной, желтой и черной красок. В струйных принтерах для получения изображений высокого качества используются четыре картриджа, содержащие базовые краски системы цветопередачи CMYK.

15 ПАЛИТРА ЦВЕТОВ В СУБСТРАКТИВНОЙ СИСТЕМЕ ЦВЕТОПЕРЕДАЧИ CMYK В графических редакторах обычно имеется возможность перехода от одной модели цветопередачи к другой. Это можно сделать как с помощью мыши, перемещая указатель по цветовому полю, так и вводя параметры цветовых моделей с клавиатуры в соответствующие текстовые поля.

16 red blue green
