Мультимедийный урок по теме «Последовательное соединение проводников» Учитель Новоалексеевской МОУ СОШ 6 Игнатова В.Н. - презентация

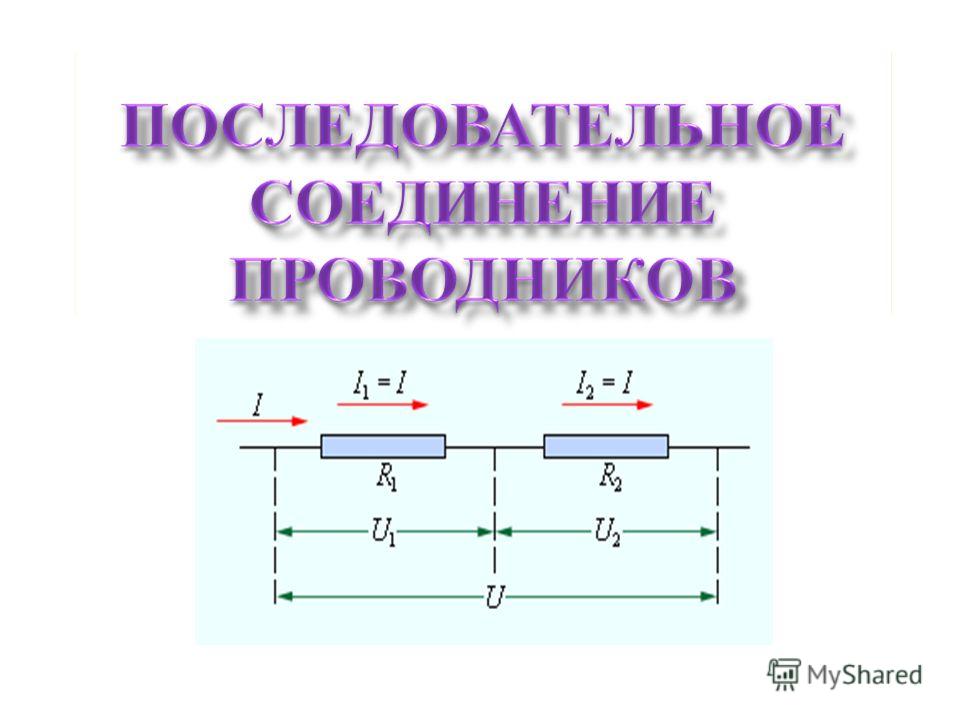

1 Мультимедийный урок по теме «Последовательное соединение проводников» Учитель Новоалексеевской МОУ СОШ 6 Игнатова В.Н.

2

3 1. С ила т ока о бозначается б уквой 2. И змеряется о на в 3. Н апряжение о бозначается б уквой 4. Е диница и змерения н апряжения – 5. С опротивление о бозначается б уквой 6. Е диница и змерения с опротивления 7. С опротивление в ычисляется п о ф ормуле : 8. З акон О ма и меет в ид :

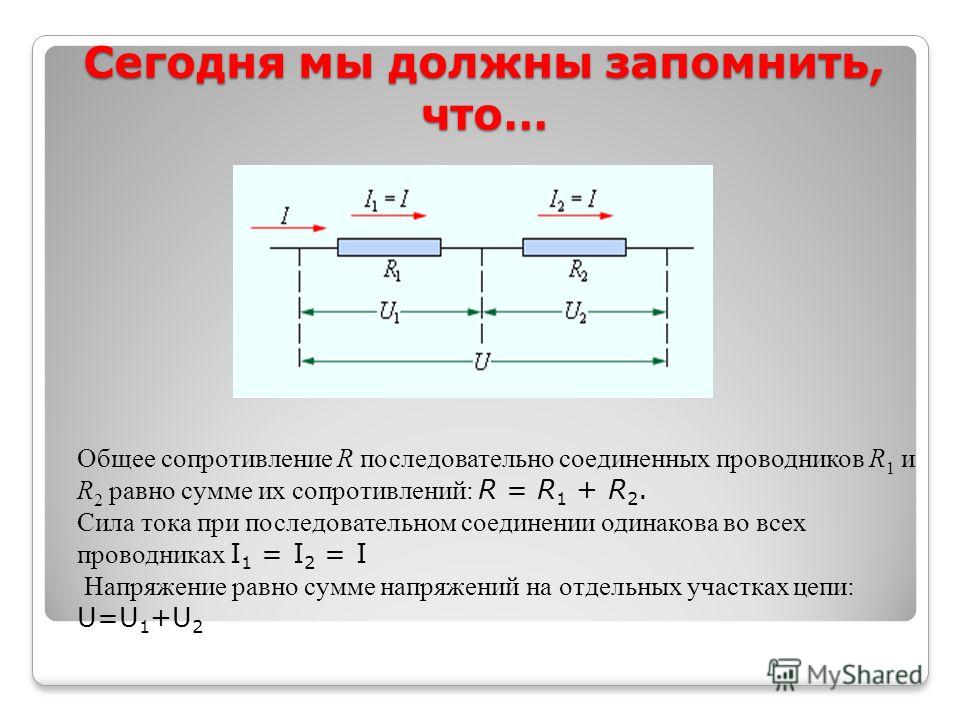

4 Сегодня мы должны запомнить, что… Общее сопротивление R последовательно соединенных проводников R 1 и R 2 равно сумме их сопротивлений: R = R 1 + R 2. Сила тока при последовательном соединении одинакова во всех проводниках I 1 = I 2 = I Напряжение равно сумме напряжений на отдельных участках цепи: U=U 1 +U 2

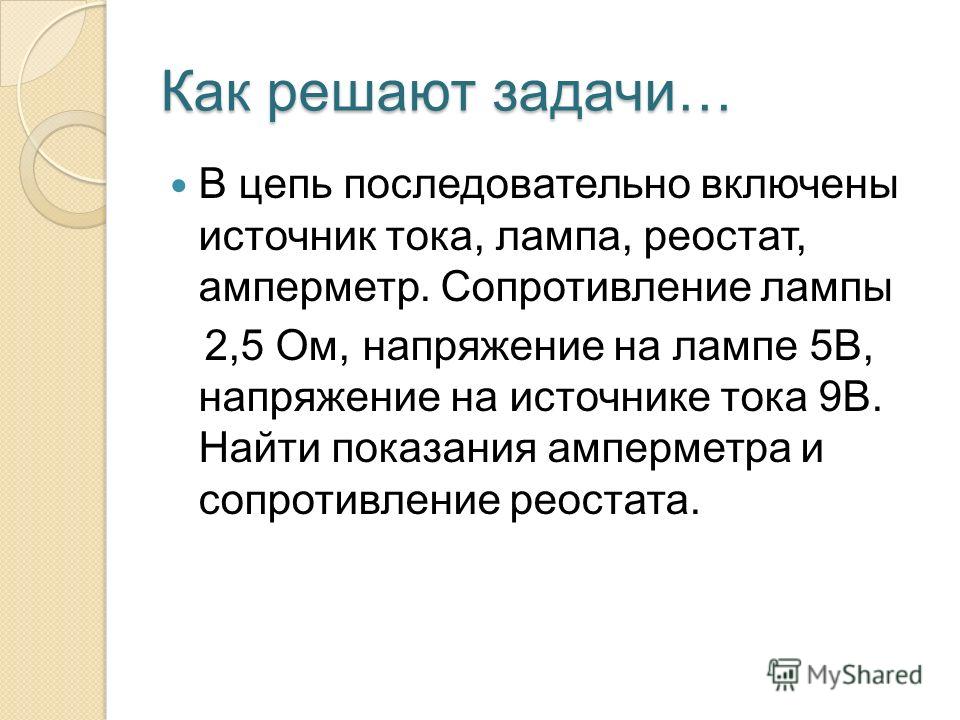

5 Как решают задачи… В цепь последовательно включены источник тока, лампа, реостат, амперметр. Сопротивление лампы 2,5 Ом, напряжение на лампе 5В, напряжение на источнике тока 9В. Найти показания амперметра и сопротивление реостата.

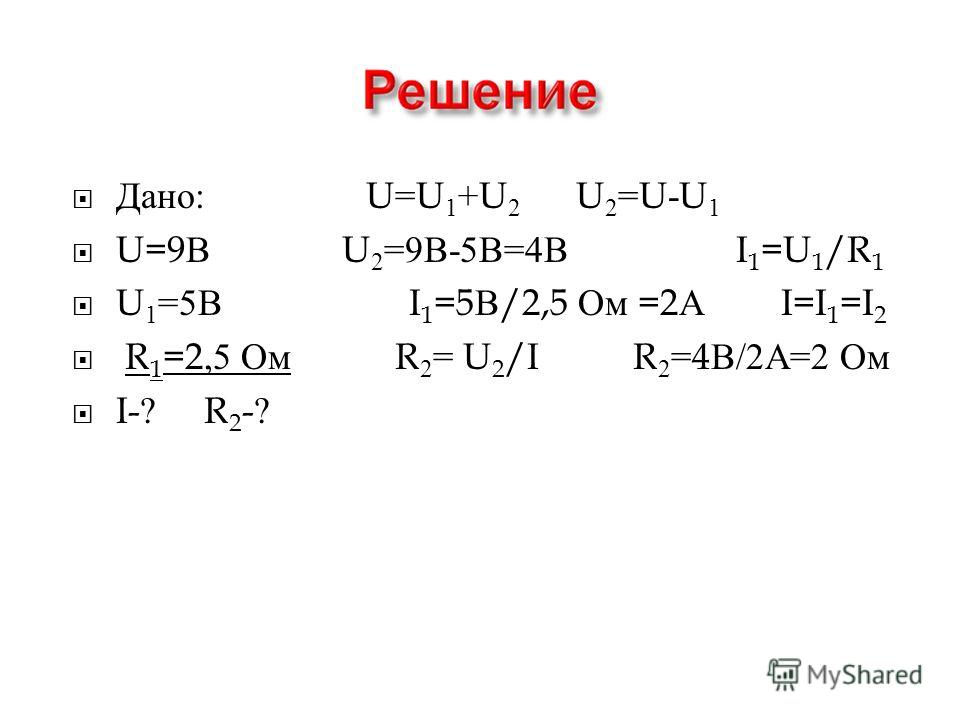

6 Дано : U=U 1 +U 2 U 2 =U-U 1 U=9 В U 2 =9 В -5 В =4 В I 1 =U 1 /R 1 U 1 =5 В I 1 =5 В /2,5 Ом =2 А I=I 1 =I 2 R 1 =2,5 Ом R 2 = U 2 /I R 2 =4 В /2 А =2 Ом I-? R 2 -?

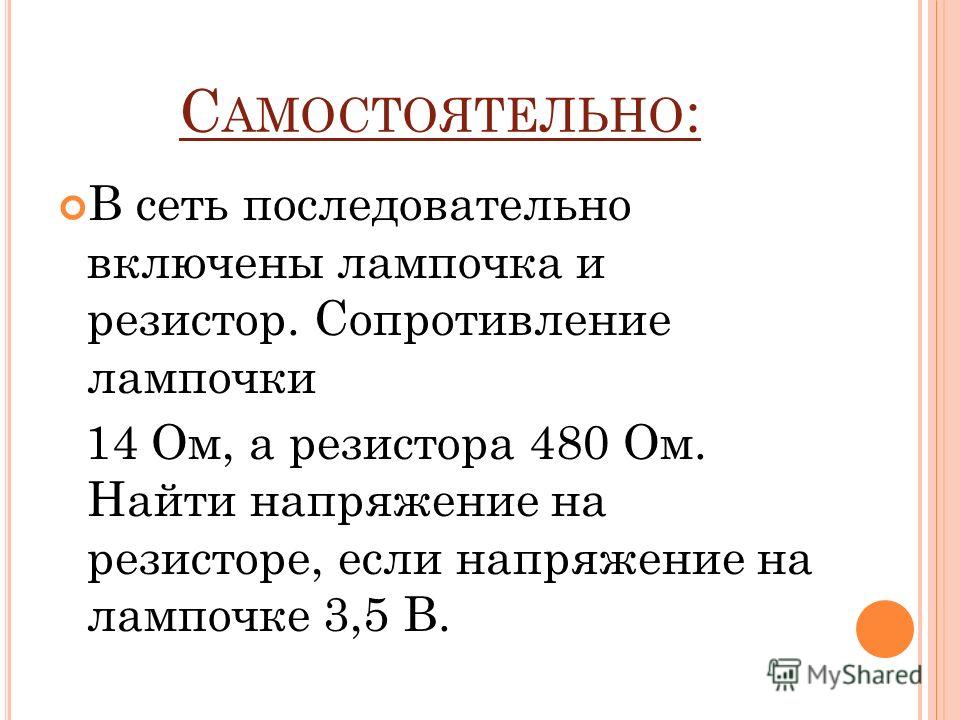

7 С АМОСТОЯТЕЛЬНО : В сеть последовательно включены лампочка и резистор. Сопротивление лампочки 14 Ом, а резистора 480 Ом. Найти напряжение на резисторе, если напряжение на лампочке 3,5 В.

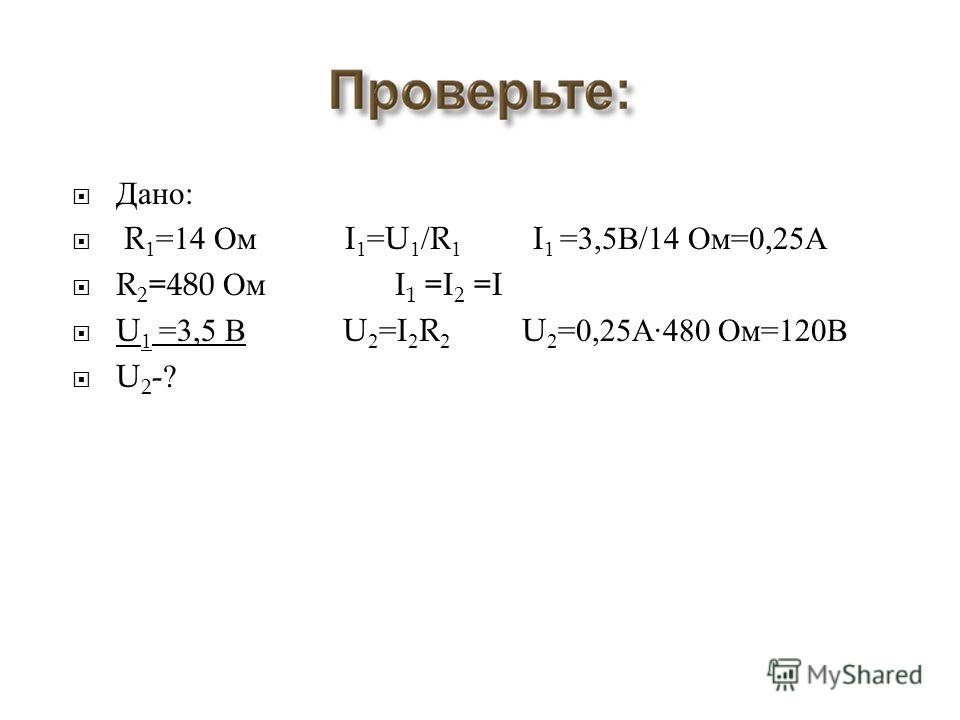

8 Дано : R 1 =14 Ом I 1 =U 1 /R 1 I 1 =3,5 В /14 Ом =0,25 А R 2 =480 Ом I 1 =I 2 =I U 1 =3,5 В U 2 =I 2 R 2 U 2 =0,25 А ·480 Ом =120 В U 2 -?

9 В сеть включены два резистора и амперметр. Сопротивление первого резистора 6 Ом, сопротивление второго 2 Ом. Вольтметр на первом резисторе показывает 12 В. Чему равно напряжение на втором резисторе и каковы показания амперметра ?

10 Дано : R 1 =6 Ом I 1 =U 1 /R 1 I 1 =12 В /6 Ом =2 А R 2 =2 Ом I 1 =I 2 =I U 1 =12 В U 2 =I 2 R 2 U 2 =2 А ·2 Ом =4 В U 2 -? I - ?

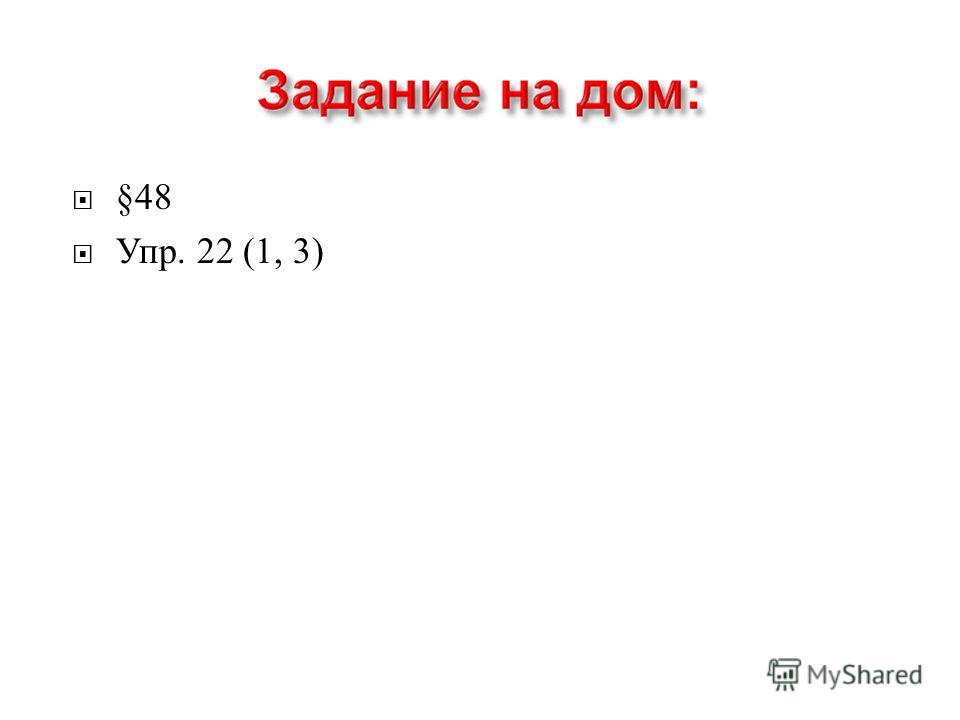

11 §48 Упр. 22 (1, 3)
