1 Лабораторные работы по физике 7 класс Учитель сош 53 г.Краснодара Меденюк о.в г Г.Краснодар

2 Лабораторная работа 6 Градуирование пружины и измерение сил динамометром Цель работы: научиться градуировать пружину,получать шкалу с любой (заданной) ценой деления и с ее помощью измерять силы: Приборы и материалы: динамометр, шкала которого отсутствует (или закрыта бумагой), набор грузов по 102 г, штатив с муфтой, лапкой и кольцом.

3 Тренировочные задание и вопросы 1. Сила тяжести – это _____________________ 2. Вес тела- это __________________ 3. Запишите формулу : Сила тяжести Вес тела 4. Запишите единицы измерения: [F тяж. ] = [ ][ P ] = [ ] 5.1 Н – это ___________________________

4 6. Силу измеряют с помощью прибора, называемого? __________ ___________________________ 7. Выполните упражнения: 1 к Н = ____________ Н 0.5 к Н = ___________Н 1,7 к Н = __________Н Н = ____________ кН 3700 Н = ____________ кН 400 Н = ____________ кН 8. Нарисуйте векторы силы тяжести и веса тела, вспомнив не только, куда они направлены, но и к какой точке приложены.

5 ХОД РАБОТЫ 1. Укрепите динамометр с закрытой бумагой шкалой вертикально в лапке штатива. Отметьте горизонтальной чертой начальное положение указателя динамометра – это будет нулевое деление шкалы. 1. Укрепите динамометр с закрытой бумагой шкалой вертикально в лапке штатива. Отметьте горизонтальной чертой начальное положение указателя динамометра – это будет нулевое деление шкалы. 2. Подвесьте к крючку динамометра груз, масса которого 102 г. На этот груз действует сила тяжести, равная 1 Н. С такой же силой груз растягивает пружину динамометра. Эта сила уравновешивается силой упругости, возникающей в пружине при ее растяжении (деформации). Новое положение указателя динамометра также отметьте горизонтальной чертой на бумаге. 2. Подвесьте к крючку динамометра груз, масса которого 102 г. На этот груз действует сила тяжести, равная 1 Н. С такой же силой груз растягивает пружину динамометра. Эта сила уравновешивается силой упругости, возникающей в пружине при ее растяжении (деформации). Новое положение указателя динамометра также отметьте горизонтальной чертой на бумаге.

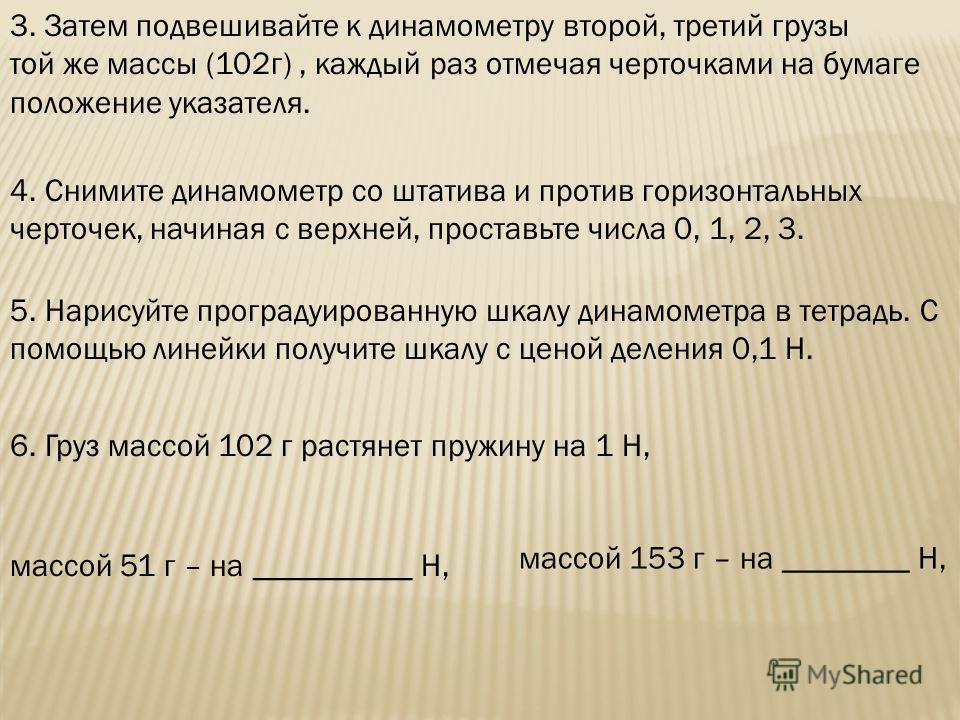

6 3. Затем подвешивайте к динамометру второй, третий грузы той же массы (102 г), каждый раз отмечая черточками на бумаге положение указателя. 4. Снимите динамометр со штатива и против горизонтальных черточек, начиная с верхней, проставьте числа 0, 1, 2, Нарисуйте проградуированную шкалу динамометра в тетрадь. С помощью линейки получите шкалу с ценой деления 0,1 Н. 6. Груз массой 102 г растянет пружину на 1 Н, массой 51 г – на __________ Н, массой 153 г – на ________ Н,

7 7. Какую наименьшую силу можно измерить сделанным вами динамометром? __________________________________ 8. Измерьте проградуированным динамометром вес каких- либо тел и определите их массу. Р 1 = ___________ Р 2 = __________ m 1 = _________ m 2 = _________ Вывод: ___________________________________________________________ _____________________________________
