2 Локальная сеть - коммуникационная система, состоящая из нескольких компьютеров, соединенных между собой посредством кабелей (телефонных линий, радиоканалов), позволяющая пользователям совместно использовать ресурсы компьютера: программы, файлы, папки, а также периферийные устройства: принтеры, плоттеры, диски, модемы и т.д.

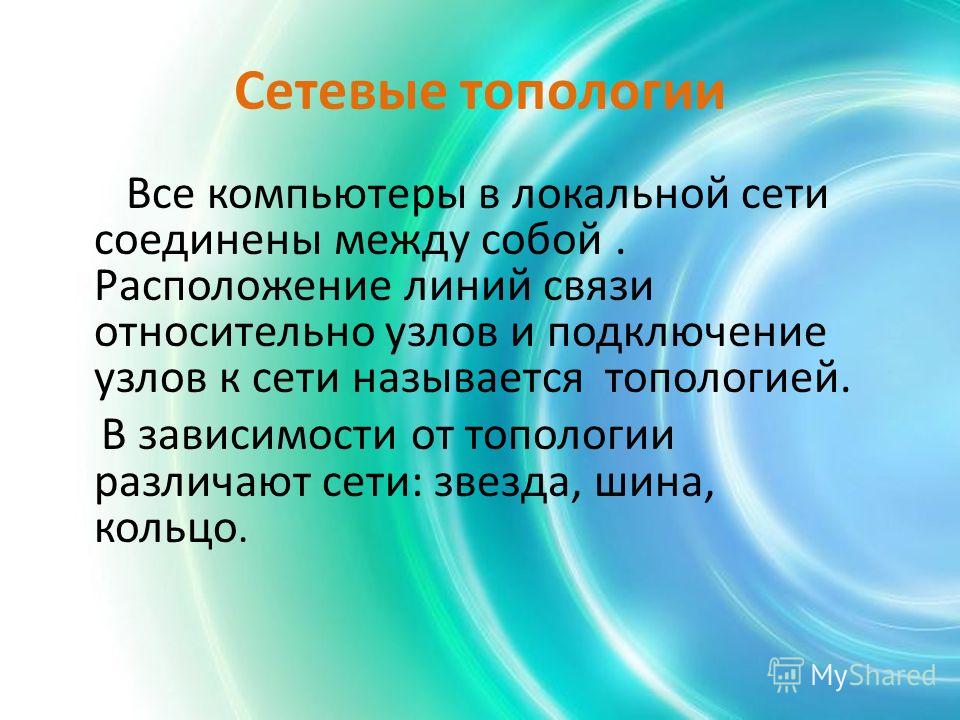

3 Сетевые топологии Все компьютеры в локальной сети соединены между собой. Расположение линий связи относительно узлов и подключение узлов к сети называется топологией. В зависимости от топологии различают сети: звезда, шина, кольцо.

4

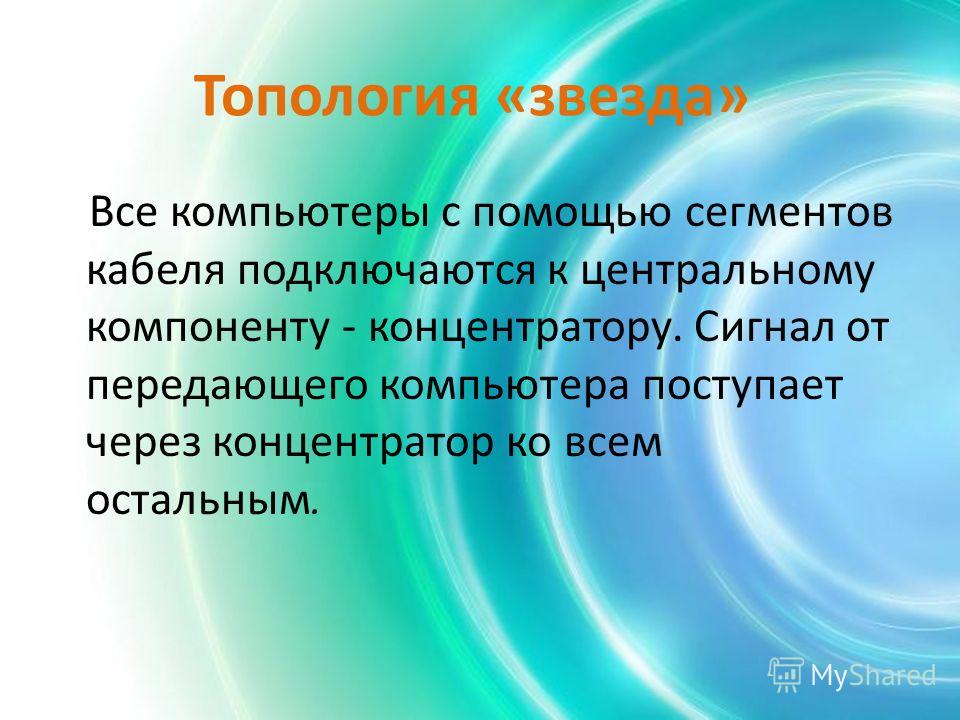

5 Топология «звезда» Все компьютеры с помощью сегментов кабеля подключаются к центральному компоненту - концентратору. Сигнал от передающего компьютера поступает через концентратор ко всем остальным.

6 Топология «звезда» Преимущества: - легко подключить новый ПК; - имеется возможность централизованного управления; - сеть устойчива к неисправностям отдельных ПК и к разрывам соединения отдельных ПК. Недостатки: - отказ хаба влияет на работу всей сети; - большой расход кабеля;

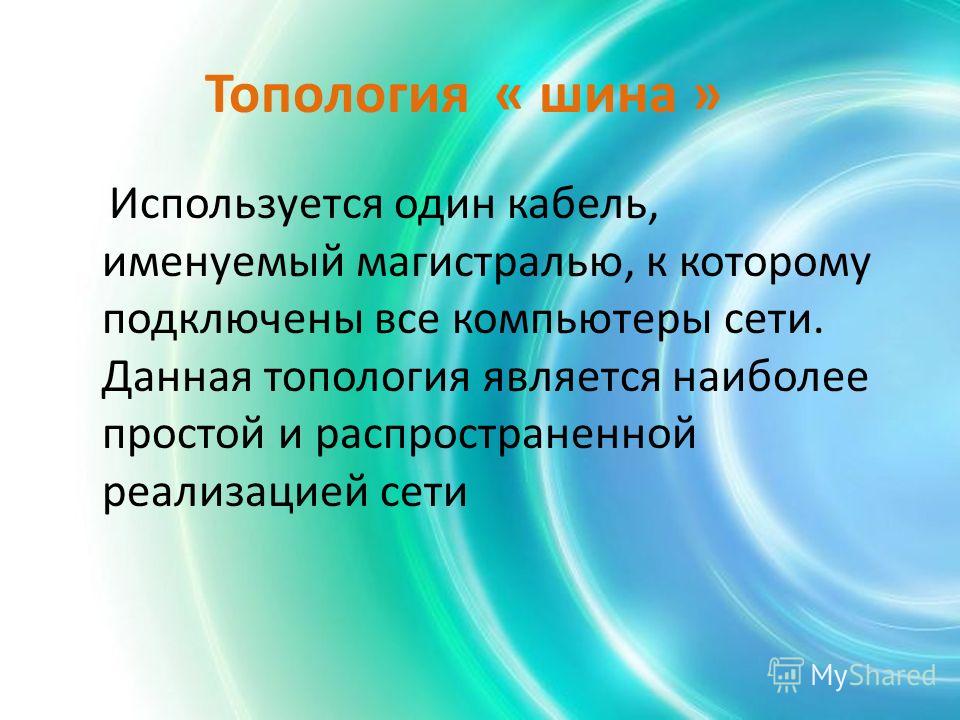

7 Топология « шина » Используется один кабель, именуемый магистралью, к которому подключены все компьютеры сети. Данная топология является наиболее простой и распространенной реализацией сети

8

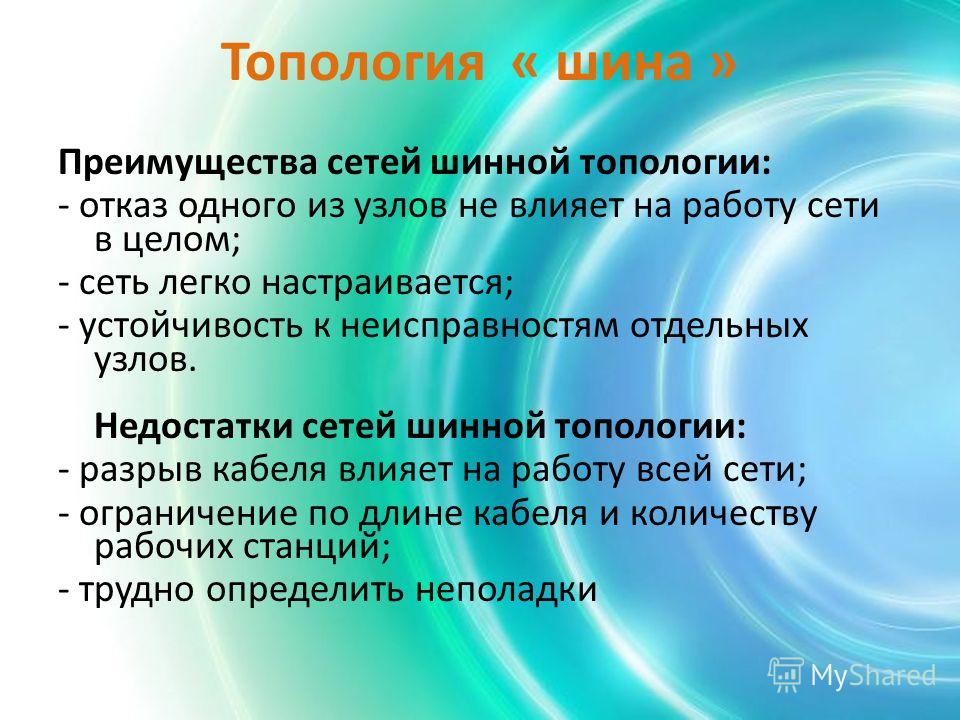

9 Топология « шина » Преимущества сетей шинной топологии: - отказ одного из узлов не влияет на работу сети в целом; - сеть легко настраивается; - устойчивость к неисправностям отдельных узлов. Недостатки сетей шинной топологии: - разрыв кабеля влияет на работу всей сети; - ограничение по длине кабеля и количеству рабочих станций; - трудно определить неполадки

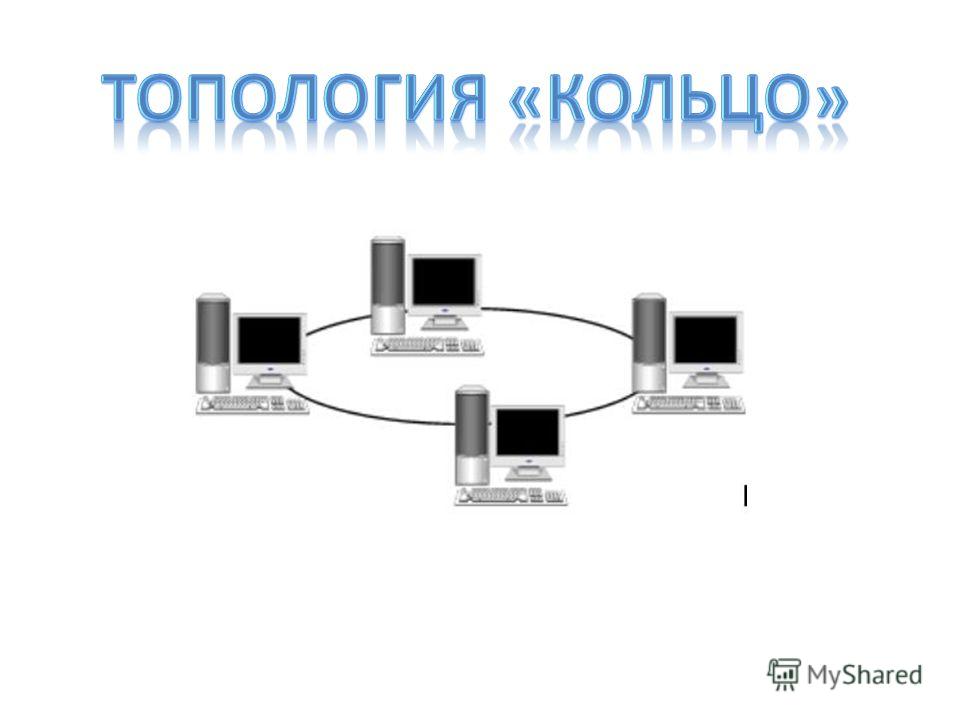

10 Топология «кольцо» Компьютеры подключаются к кабелю. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

11

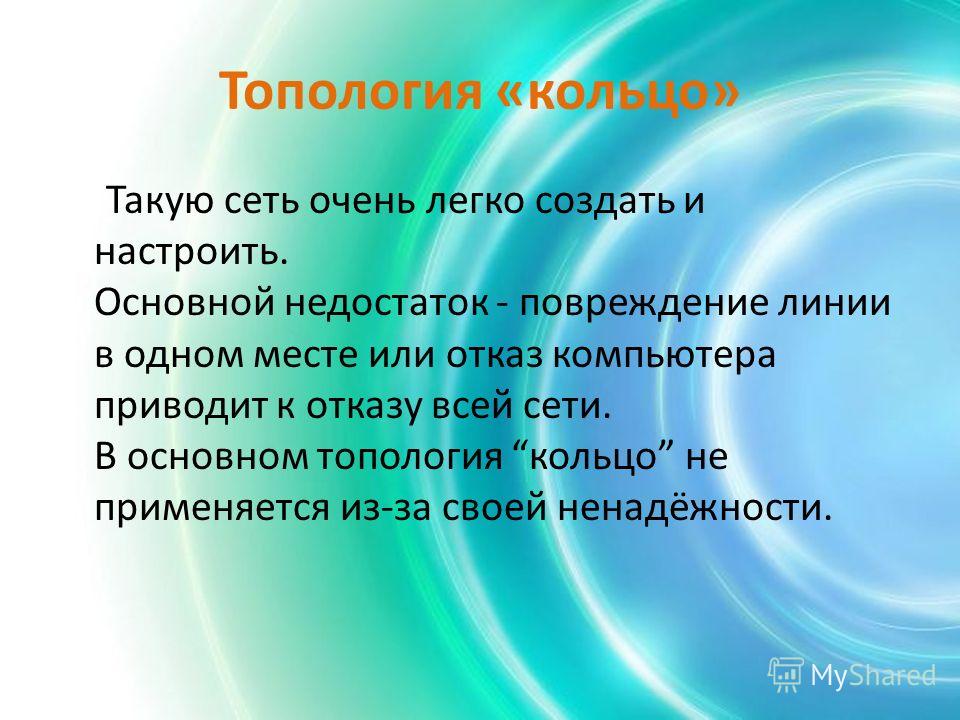

12 Топология «кольцо» Такую сеть очень легко создать и настроить. Основной недостаток - повреждение линии в одном месте или отказ компьютера приводит к отказу всей сети. В основном топология кольцо не применяется из-за своей ненадёжности.
