1 Некоторые аспекты применения Еврокода 2 в разработках РУП «Институт БелНИИС

2 2 «Разработка серии рабочих чертежей сборных железобетонных изделий для строительства одноэтажных зданий промышленного и сельскохозяйственного назначения» На сегодняшний день разработан комплект чертежей на изготовление опытных образцов и ведется разработка чертежей на опытную партию сборных железобетонных изделий среди которых: - 8 типов колонн; - 2 типоразмера плит покрытия типа «ТТ»; - 2 типа стропильных не п/н односкатных балок пролетом 7,5 м; - 2 типа стропильных п/н ферм треугольного очертания пролетом 18 м; - не менее 30 вариантов самонесущих стеновых панелей; - ряд второстепенных сборных ж/б изделий, необходимых для получения законченного здания.

3 План на отметке предлагаемого варианта здания 3

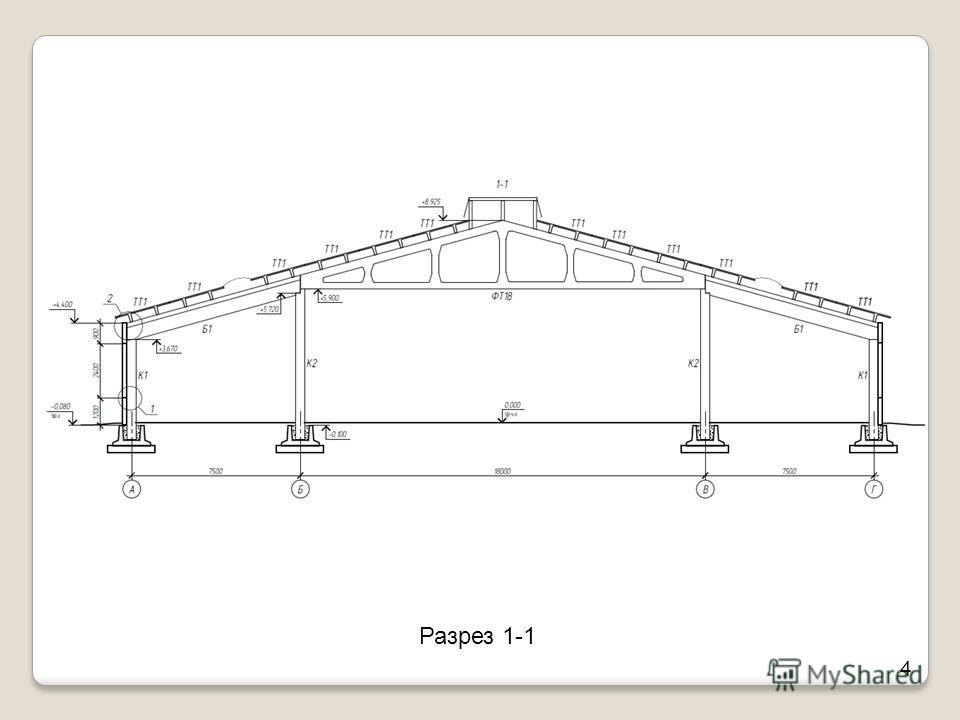

4 Разрез 1-1 4

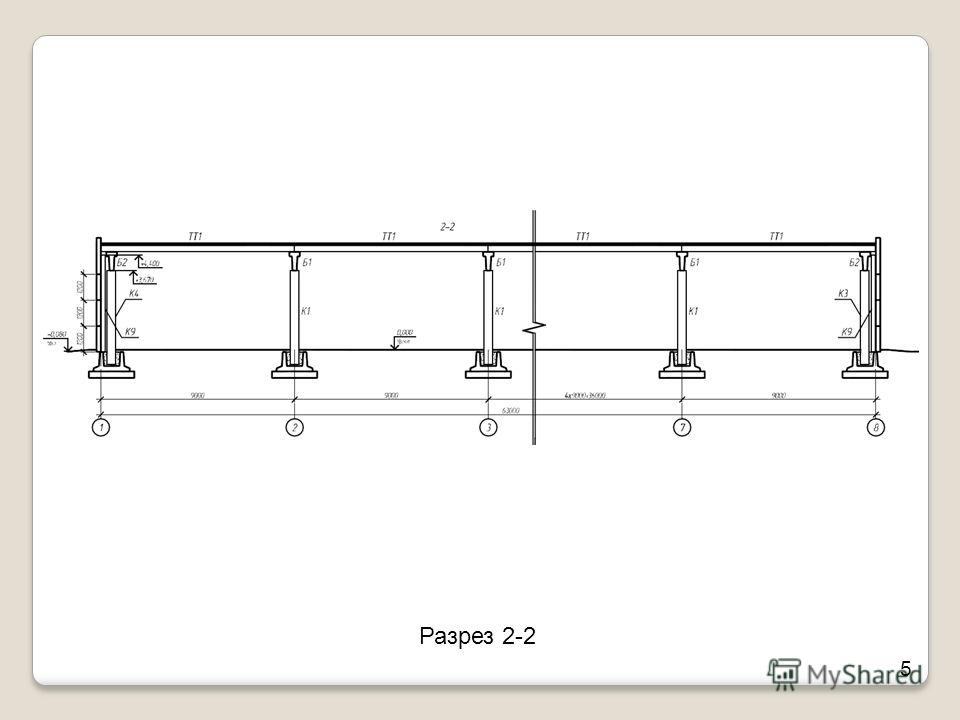

5 Разрез 2-2 5

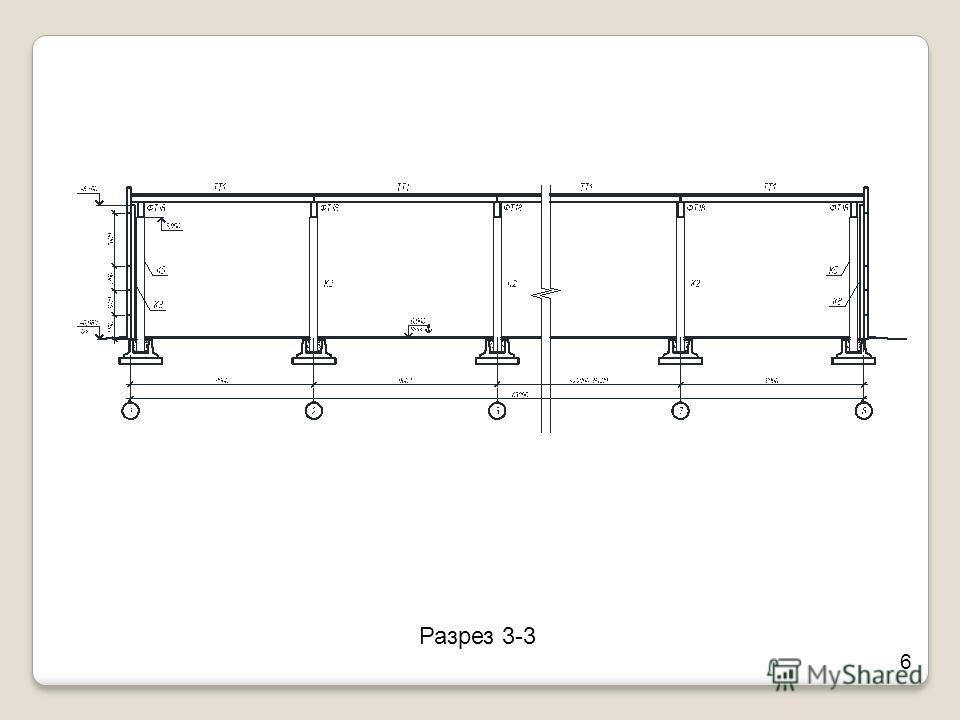

6 Разрез 3-3 6

7 Опирание плит покрытия на стропильную балку 7

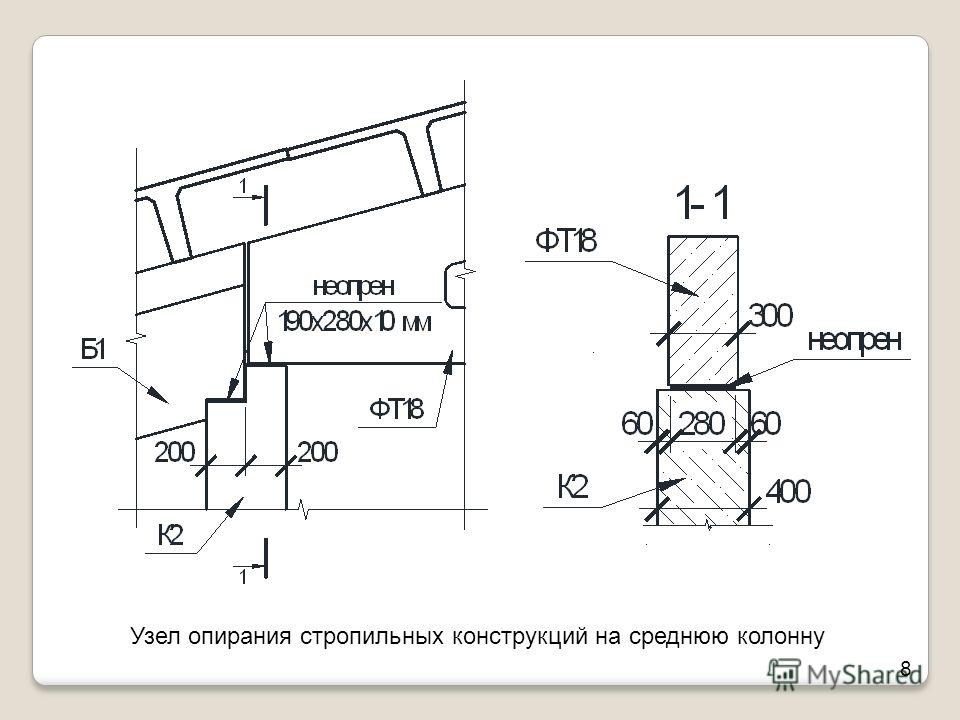

8 Узел опирания стропильных конструкций на среднюю колонну 8

9 Узлы 1, 2 (крепление стеновых панелей к колоннам и балкам покрытия) 9

10 10 Класс конструкции Критерий Класс условий эксплуатации по таблице 4.1 X0XC1XC2/XC3XC4XD1XD2/XS1XD3/XS2/XS3 Срок службы 100 лет Повысить класс на 2 Класс прочности на сжатие 1), 2) С 30 / 37 Снизить класс на 1 С 35 / 45 Снизить класс на 1 С 40 / 50 Снизить класс на 1 С 45 / 55 Снизить класс на 1 Элемент с плитной геометрией (положение арматуры не влияет на строительный процесс) Снизить класс на 1 Подтвержден особый контроль качества производства бетона Снизить класс на 1 1) Класс прочности и значение водоцементного отношения должны рассматриваться как зависимые величины. Особый состав бетона (тип цемента, водоцементного отношения, наполнители) должен применяться, чтобы получить низкую проницаемость. 2) Требуемые классы прочности могут быть снижены на один класс, если воздухововлечение более 4 %. Рекомендуемая классификация конструкций согласно ТКП EN

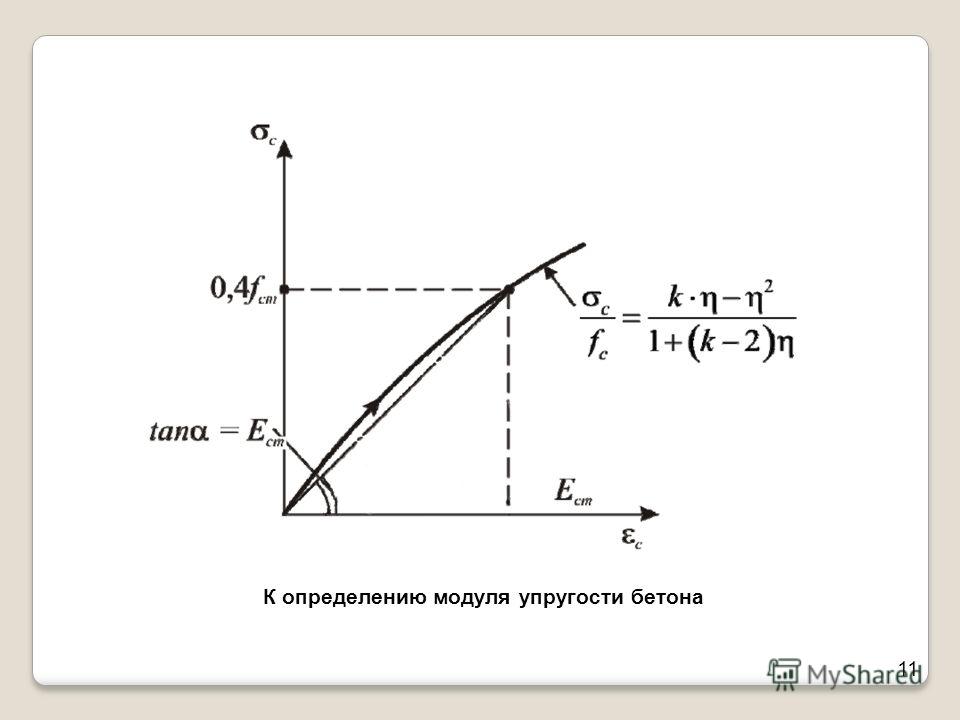

11 К определению модуля упругости бетона 11

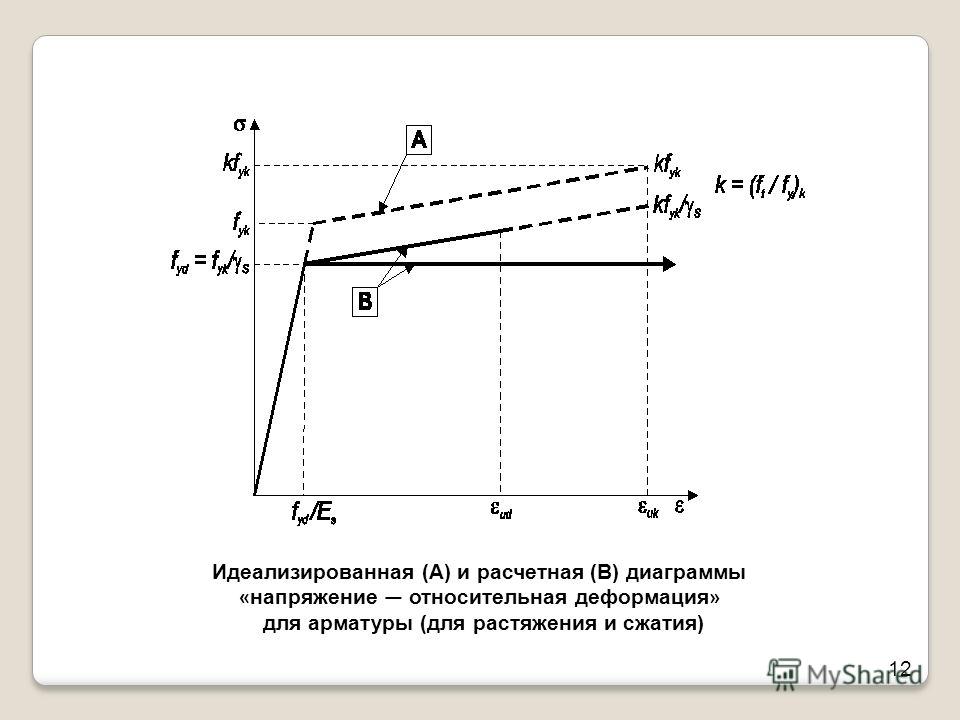

12 12 Идеализированная (А) и расчетная (В) диаграммы « напряжение относительная деформация » для арматуры (для растяжения и сжатия)

13 Вид продукта Стержни и стержни из бухт Сетки из проволоки Требования или значение квантиля, % КлассАВСАВС Характеристический предел текучести f уk или f 0,2k, МПа 400–6005,0 Минимальное значение k = (f t / f у ) k 1,0 5 1,0 8 1,15

14 14

15 Идеализированная (А) и расчетная (В) диаграммы « напряжение относительная деформация » для напрягаемой стали (абсолютные значения показаны для растягивающих напряжений и относительных деформаций) 15 ε ud = 0,9ε u k, ε ud 2 %

16 Требования СТБ EN к механическим показателям арматуры и сварных арматурных изделий – идентичны В условиях заводов ЖБИ обеспечить выполнение требований возможно только изделий выполняемых контактно-точечной сваркой Использование вязанных арматурных изделий 16

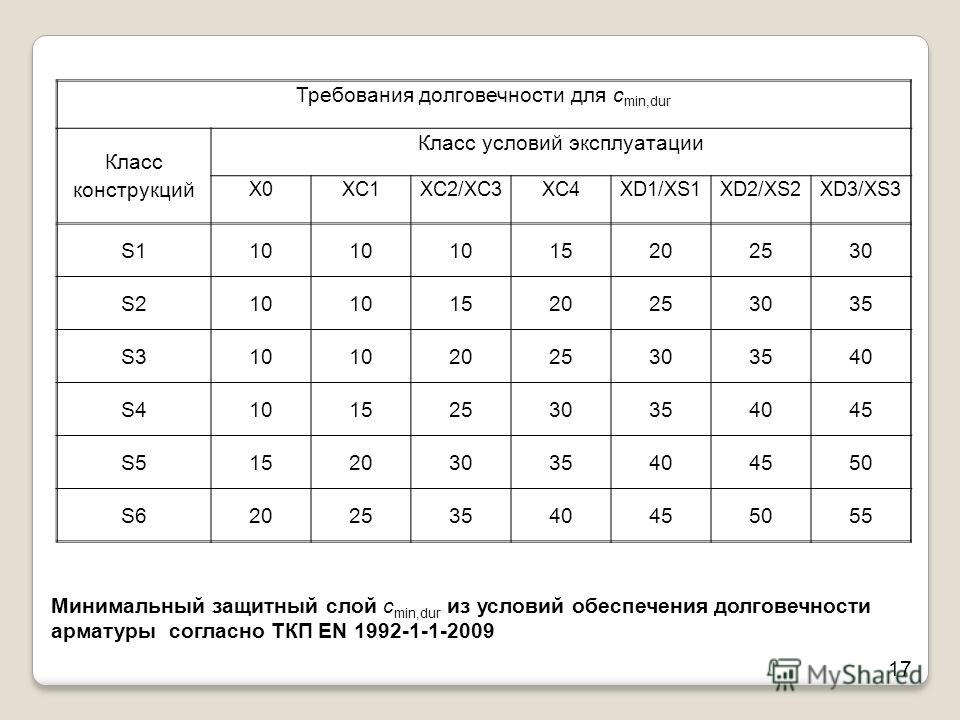

17 Минимальный защитный слой c min,dur из условий обеспечения долговечности арматуры согласно ТКП EN Требования долговечности для c min,dur Класс конструкций Класс условий эксплуатации X0XC1XC2/XC3XC4XD1/XS1XD2/XS2XD3/XS3 S S S S S S

18 Поперечное сечение плиты ТТ 18

19 Опалубочный чертеж балки односкатной 19

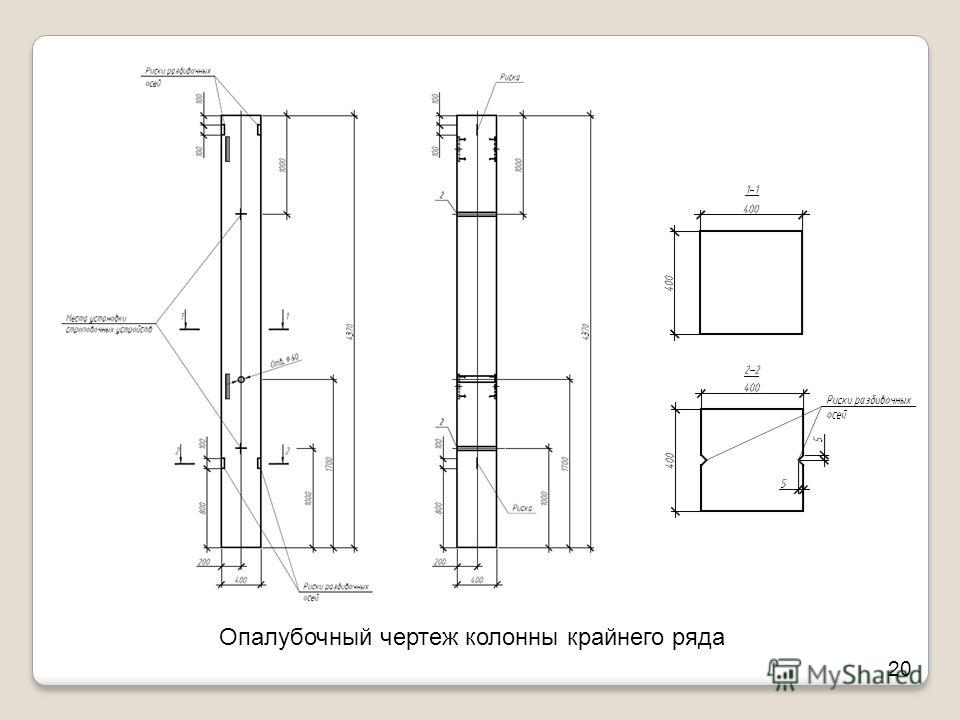

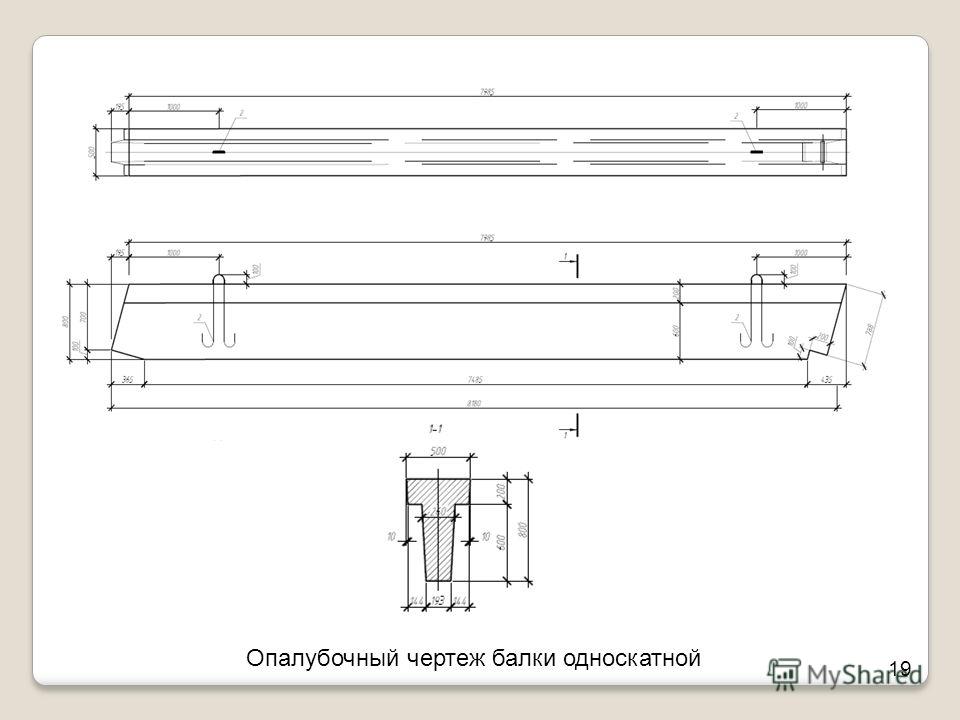

20 Опалубочный чертеж колонны крайнего ряда 20

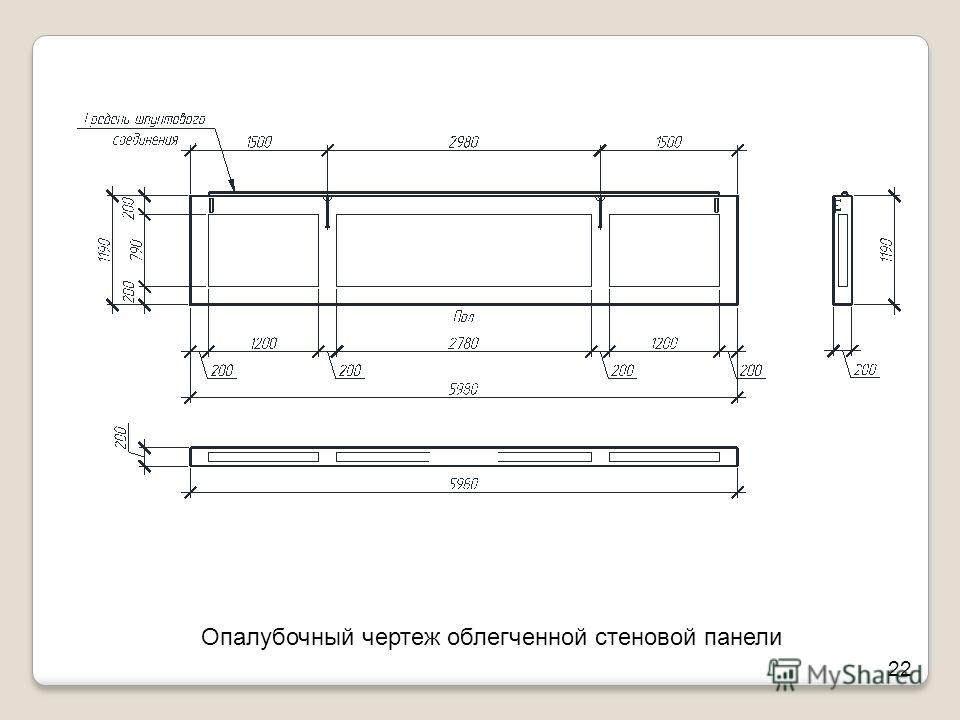

21 Опалубочный чертеж фермы покрытия 21
