1 1 Проведение экспертизных исследований лакокрасочных покрытий металлоконструкций с выдачей заключения о пригодности дальнейшей эксплуатации в существующих условиях.е Подборка материалов и технологий нанесения лакокрасочных покрытий согласно требований нормативно-технической документации. Инспекционный контроль за соблюдением технологии нанесения покрытий. Возможность выполнения работ в труднодоступных местах (высотные, подземные, подводные работы). Независимая экспертиза вновь нанесенных покрытий ЗАО «НПЦ «САМАРА» ПРЕДЛАГАЕТ ВАМ УСЛУГИ:

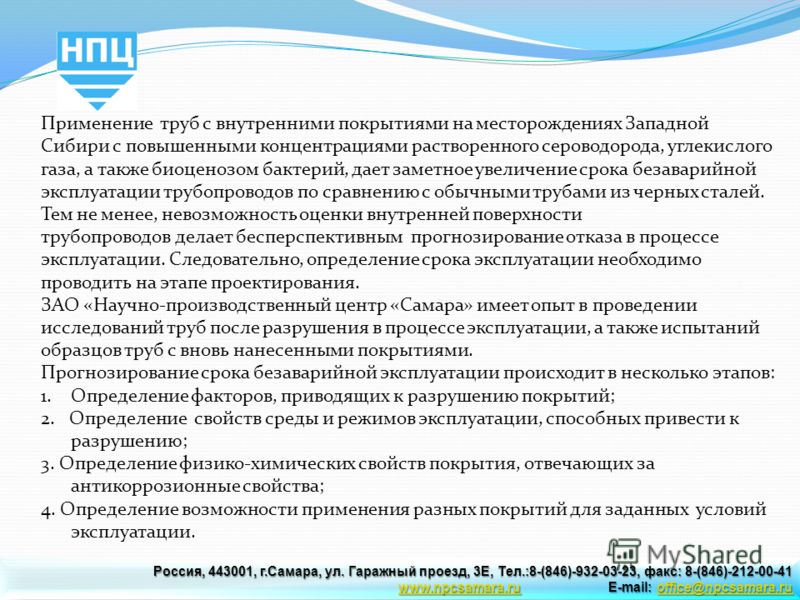

2 Применение труб с внутренними покрытиями на месторождениях Западной Сибири с повышенными концентрациями растворенного сероводорода, углекислого газа, а также биоценозом бактерий, дает заметное увеличение срока безаварийной эксплуатации трубопроводов по сравнению с обычными трубами из черных сталей. Тем не менее, невозможность оценки внутренней поверхности трубопроводов делает бесперспективным прогнозирование отказа в процессе эксплуатации. Следовательно, определение срока эксплуатации необходимо проводить на этапе проектирования. ЗАО «Научно-производственный центр «Самара» имеет опыт в проведении исследований труб после разрушения в процессе эксплуатации, а также испытаний образцов труб с вновь нанесенными покрытиями. Прогнозирование срока безаварийной эксплуатации происходит в несколько этапов: 1.Определение факторов, приводящих к разрушению покрытий; 2. Определение свойств среды и режимов эксплуатации, способных привести к разрушению; 3. Определение физико-химических свойств покрытия, отвечающих за антикоррозионные cвойства; 4. Определение возможности применения разных покрытий для заданных условий эксплуатации. Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846)

3 ЗАО «НПЦ «Самара» имеет сертификат аккредитации, подтверждающий легитимность проводимых испытаний. ЗАО «НПЦ «Самара» имеет положительный опыт работ с нефтяными компаниями (ООО «РН-Юганскнефтегаз», ОАО «Газпром-нефть»), а также с заводами, наносящими внутренние антикоррозионные покрытия: ООО «ЮКОРТ», ООО «ИТЗ», ЗАО «Эмант», ООО «Целер» и т.д. Сотрудники ЗАО «НПЦ «Самара» принимают активное участие в конференциях и семинарах, посвященным проблемам антикоррозионной защиты объектов ТЭК. Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Е-mail:

4 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Физико- химические свойства покрытия Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) СХЕМА ИССЛЕДОВАНИЯ Свойства среды и режимы эксплуатации Срок безаварийной эксплуатации труб с внутренним полимерным покрытием Факторы разрушения покрытий

5 Отслоения внутреннего покрытия Amercoat 2171 на трубе Ø530х8 мм Отслоения и вздутия покрытия Нефтепровод Ø426х10 мм. Срок эксплуатации 2 года. Материал трубы – 09ГСФ Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846)

6 Нефтесборный коллектор Ø426х10 мм (87% H 2 0). Срок эксплуатации 8 лет. Материал трубы – Сталь 20А, материал внутреннего антикоррозионного покрытия Amerkoat 2171 Примеры некоторых участков нефтепроводных труб, с разрушением внутренних эпоксидно-полимерных покрытий Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846)

7 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Трещины в покрытии Покрытие Трещины на границе металл-покрытие Металл трубы Продукты коррозии Разрушение вследствие диффузии транспортируемого флюида к границе раздела металл-покрытие Разрушение вследствие нарушение технологии нанесения покрытия на заводе - изготовителе Некоторые механизмы разрушения внутренних эпоксидно-полимерных покрытий

8 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Термодеструкция покрытия вследствие превышения температуры эксплуатации Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846)

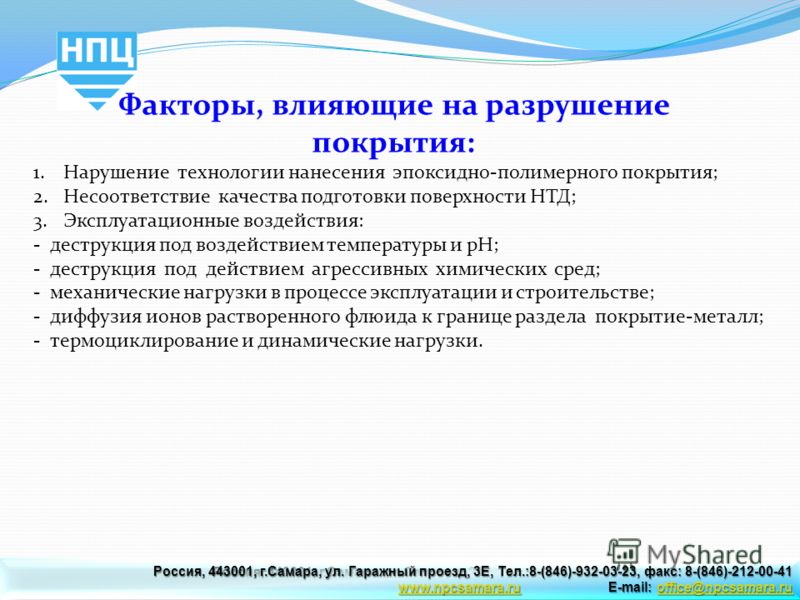

9 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Факторы, влияющие на разрушение покрытия: 1.Нарушение технологии нанесения эпоксидно-полимерного покрытия; 2.Несоответствие качества подготовки поверхности НТД; 3.Эксплуатационные воздействия: - деструкция под воздействием температуры и рН; - деструкция под действием агрессивных химических сред; - механические нагрузки в процессе эксплуатации и строительстве; - диффузия ионов растворенного флюида к границе раздела покрытие-металл; - термоциклирование и динамические нагрузки.

10 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Свойства среды: количества H 2 S при условиях эксплуатации; количества CO 2 при условиях эксплуатации; количества кислорода и других окислителей; рабочего давления и температуры транспортируемой среды; количества органических кислот; pH при условиях эксплуатации; количества воды; свойств нефти и газа; количества ионов хлора, других галогенов, ионов металлов, металлов; скорости потока, режим течения, количества песка и других механических примесей; биологической активности; условий выпадения конденсата. Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846)

11 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Методы испытаний: -определение толщины покрытия (ISO 2808, ГОСТ Р 51694); -определение адгезии методом решетчатых надрезов (ASTM D3359, ГОСТ 15140); -методом определения усилия отрыва грибка (ISO 4624); -определение диэлектрической сплошности (ASTM G62, ГОСТ 51164, ГОСТ 9.602); Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) определение прочности покрытия при ударе (ISO 6272, ГОСТ 4765); -определение соотношения емкостей при различных частотах и тангенса угла диэлектрических потерь (ГОСТ 9.409);

12 Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: Россия, , г.Самара, ул.Садовая, 218, Тел.:8-(846) , факс: 8-(846) Е-mail: -определение площади катодного отслоения (API RP 5L7, ГОСТ 51164, ASTM G8); -определение комплекса свойств после выдержки образцов в 3% растворе NaCl, при заданных температурах и времени испытаний (ISO 2808); -определение стойкости к термостарению (ISO 3248); -определение комплекса свойств после циклического изменения температуры; -определение водопоглащения покрытия (ГОСТ 21513); -ИК Фурье – спектроскопия; - дифференциальный термический анализ Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846) Россия, , г.Самара, ул. Гаражный проезд, 3Е, Тел.:8-(846) , факс: 8-(846)
