Растровая и векторная графика. План: 1. Растровая графика. 2. Векторная графика. 3. Итог. - презентация

1 Растровая и векторная графика

2 План: 1. Растровая графика. 2. Векторная графика. 3. Итог.

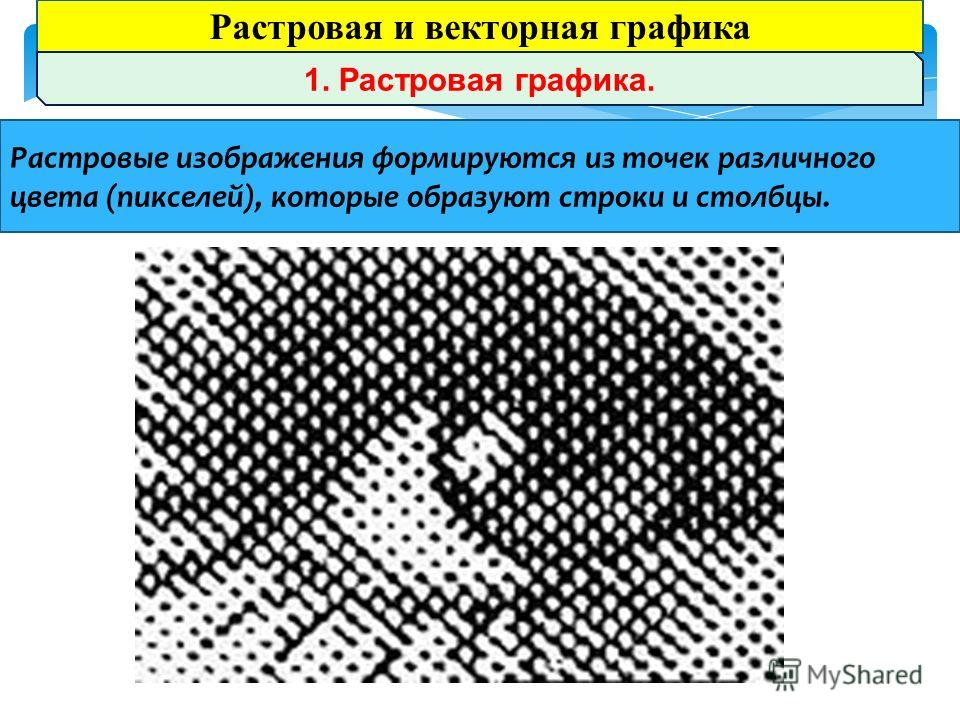

3 Растровая и векторная графика 1. Растровая графика. Растровые изображения формируются из точек различного цвета (пикселей), которые образуют строки и столбцы.

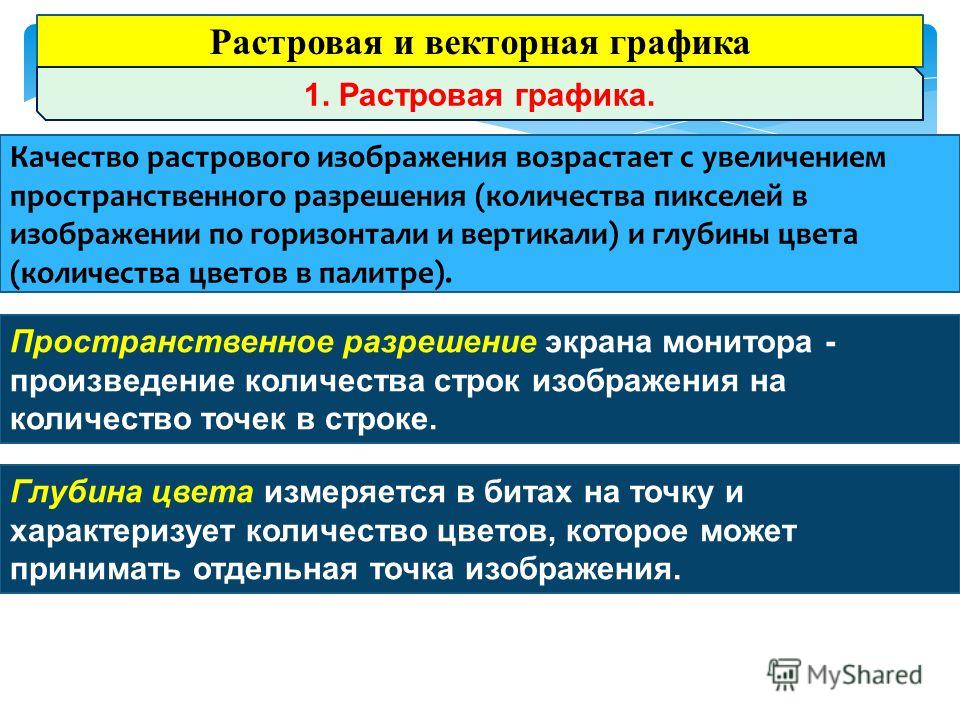

4 Растровая и векторная графика 1. Растровая графика. Пространственное разрешение экрана монитора - произведение количества строк изображения на количество точек в строке. Глубина цвета измеряется в битах на точку и характеризует количество цветов, которое может принимать отдельная точка изображения. Качество растрового изображения возрастает с увеличением пространственного разрешения (количества пикселей в изображении по горизонтали и вертикали) и глубины цвета (количества цветов в палитре).

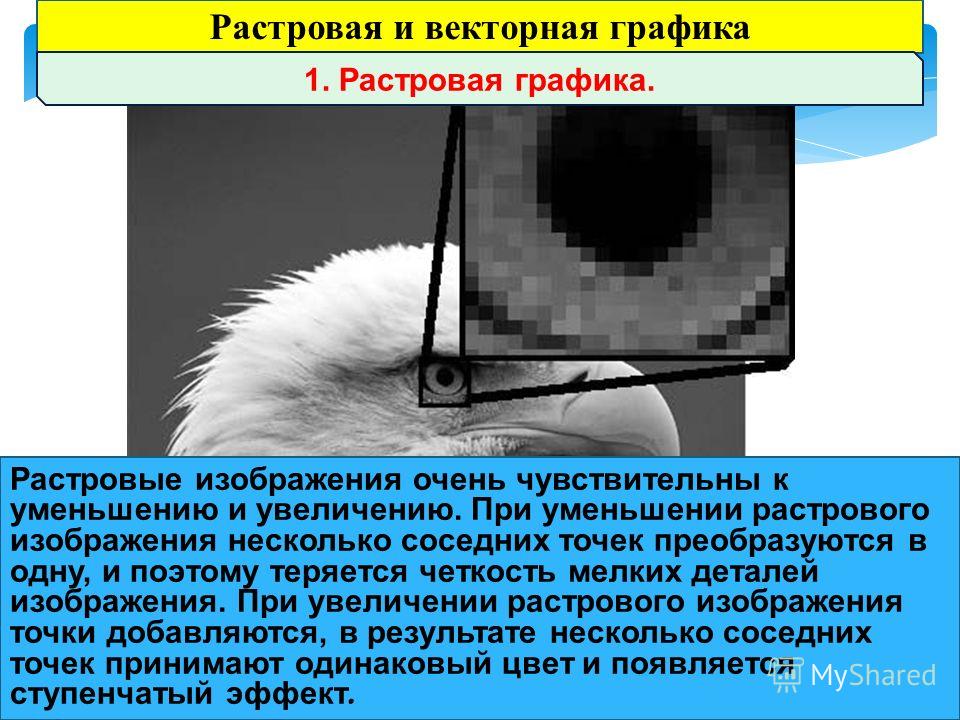

5 Растровая и векторная графика 1. Растровая графика. Растровые изображения очень чувствительны к уменьшению и увеличению. При уменьшении растрового изображения несколько соседних точек преобразуются в одну, и поэтому теряется четкость мелких деталей изображения. При увеличении растрового изображения точки добавляются, в результате несколько соседних точек принимают одинаковый цвет и появляется ступенчатый эффект.

6 Растровая и векторная графика 1. Растровая графика. Форматы графических файлов определяют способ хранения информации в файле (растровый или векторный), а также форму хранения информации (используемый метод сжатия). Форматы растровых графических файлов: BMP, GIF, PNG, JPEG. BMP - графические файлы в этом формате имеют большой информационный объем, так как в них хранятся коды цветов всех точек изображения. В GIF используется метод сжатия, позволяющий неплохо сжимать файлы, в которых много одноцветных областей изображения (256 цветов). PNG использует метод сжатия без потери данных и является усовершенствованным вариантом формата GIF (16 миллионов цветов). В формате JPEG отбрасывается «избыточное» для человеческого восприятия разнообразие цветов соседних пикселей. Форматы растровых графических файлов:

7 Растровая и векторная графика 2. Векторная графика. Векторные рисунки формируются из графических примитивов (линия, прямоугольник, окружность и др.), для каждого из которых задаются координаты опорных точек и формулы рисования объекта. Векторные рисунки используются для хранения высокоточных графических объектов (рисунков, чертежей и схем), для которых имеет значение сохранение четких и ясных контуров.

8 Растровая и векторная графика 2. Векторная графика. Достоинством векторной графики является то, что векторные рисунки могут быть увеличены или уменьшены без потери качества. Другое достоинство векторной графики небольшой информационный объем файлов по сравнению с объемом файлов, содержащих растровые изображения. Векторная графика лежит в основе flash-анимации, популярной в настоящее время технологии создания анимации.

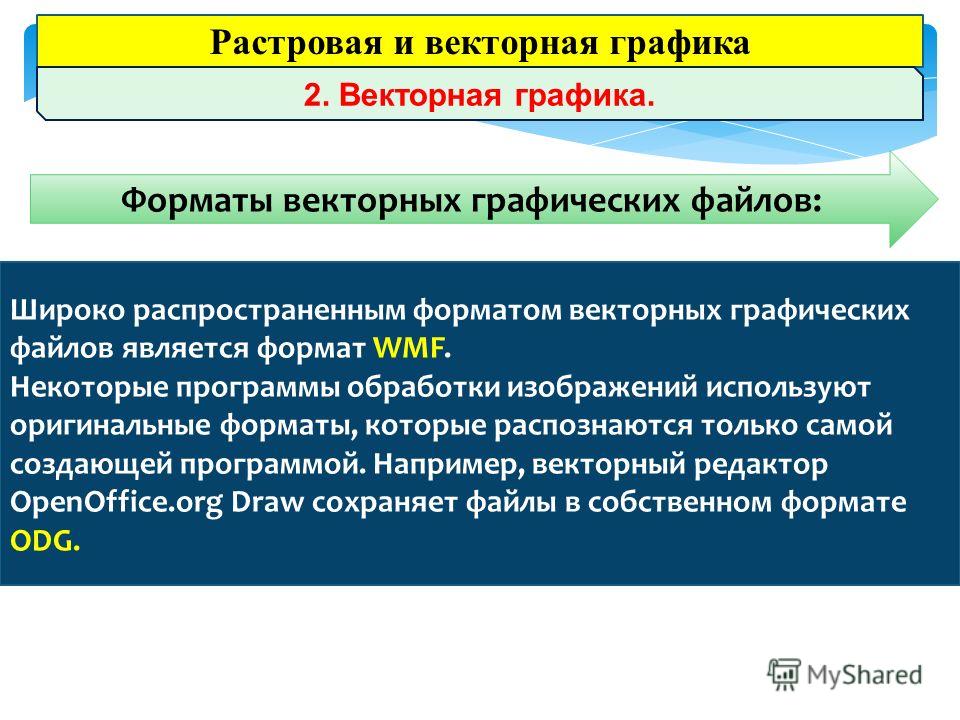

9 Растровая и векторная графика 2. Векторная графика. Широко распространенным форматом векторных графических файлов является формат WMF. Некоторые программы обработки изображений используют оригинальные форматы, которые распознаются только самой создающей программой. Например, векторный редактор OpenOffice.org Draw сохраняет файлы в собственном формате ODG. Форматы векторных графических файлов:
