1 Кодирование графической информации Информатика и ИКТ 8 класс Помаскин Юрий Иванович МБОУ СОШ 5 г. Кимовск

2 Автор презентации «Кодирование графической информации» Помаскин Юрий Иванович - учитель информатики МБОУ СОШ5 г. Кимовска Тульской области. Презентация сделана как учебно-наглядное пособие к учебнику «Информатика и ИКТ 8» автор Н.Д. Угринович. Предназначена для демонстрации на уроках изучения нового материала Используемые источники: 1.Н.Д.Угринович «Информатика и ИКТ 8», Москва, БИНОМ Лаборатория знаний, 2012 стр Изображения:

3 Два представления графической информации Графическая информация Аналоговая Дискретная

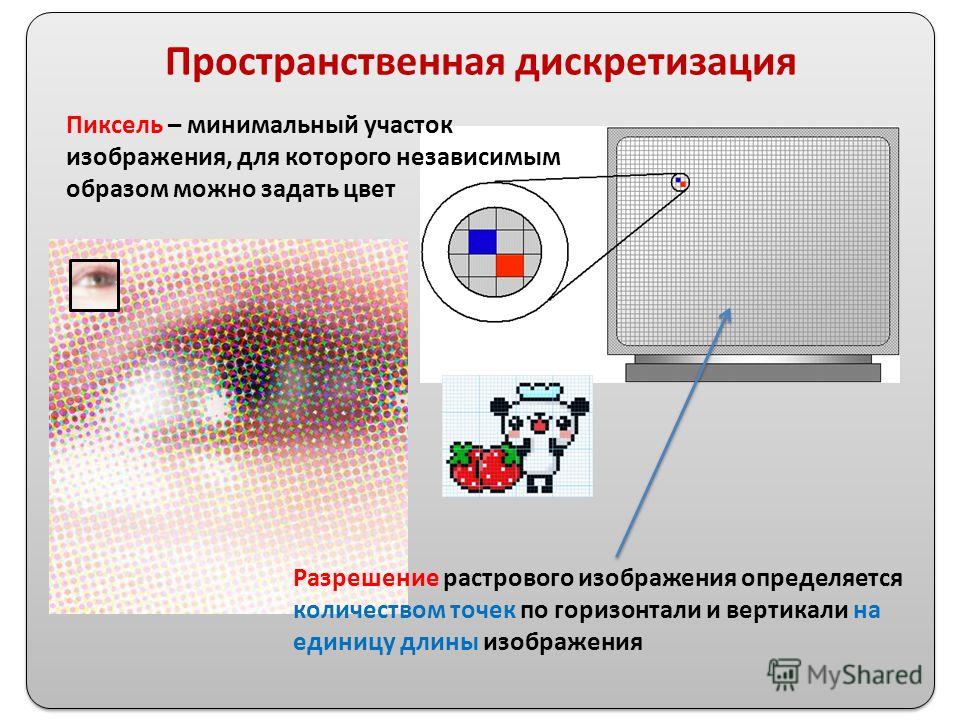

4 Пространственная дискретизация Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет Разрешение растрового изображения определяется количеством точек по горизонтали и вертикали на единицу длины изображения

5 Величина разрешения Величина разрешения обычно выражается в dpi (dot per inch – точек на дюйм) 1 дюйм = 2,54 см

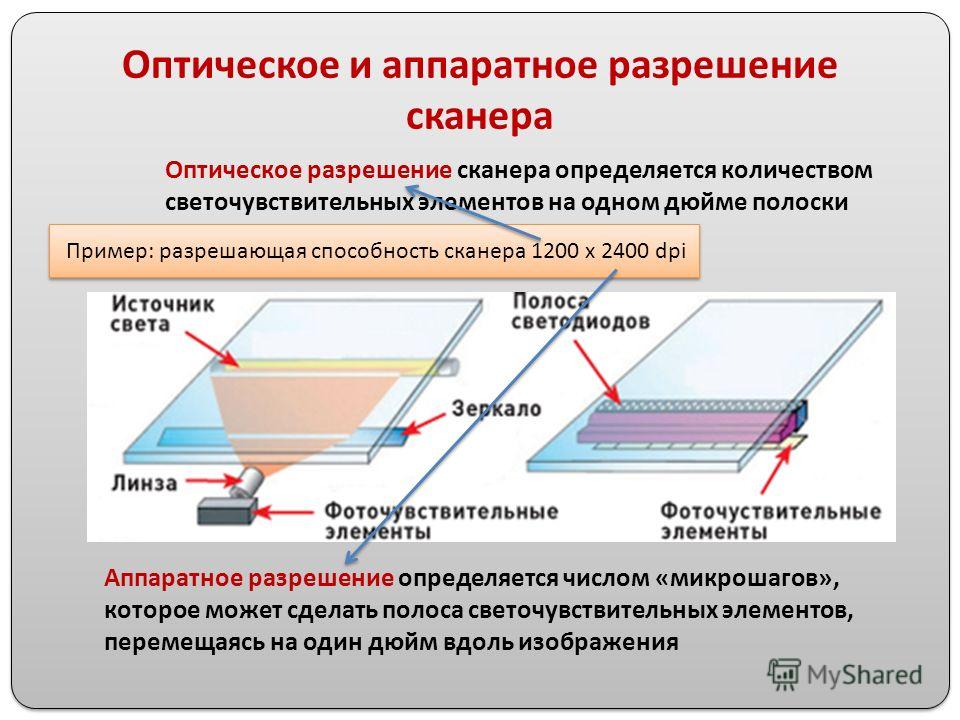

6 Оптическое и аппаратное разрешение сканера Оптическое разрешение сканера определяется количеством светочувствительных элементов на одном дюйме полоски Аппаратное разрешение определяется числом «микрошагов», которое может сделать полоса светочувствительных элементов, перемещаясь на один дюйм вдоль изображения Пример: разрешающая способность сканера 1200 х 2400 dpi

7 Глубина цвета Количество информации, которое используется для кодирования цвета точки изображения, называется глубиной цвета N = 2 I Глубина цвета Количество цветов

8 Растровое изображение на экране монитора Качество изображения зависит от величины пространственного разрешения и глубины цвета Разрешение экрана 800 х х х х 1200 и выше Глубина цвета 8 битов 16 битов 24 бита

9 Растровое изображение на экране монитора Разрешение экрана Частота обновления экрана 24 кадра в секунду Частота обновления экрана влияет на плавность изменения изображения

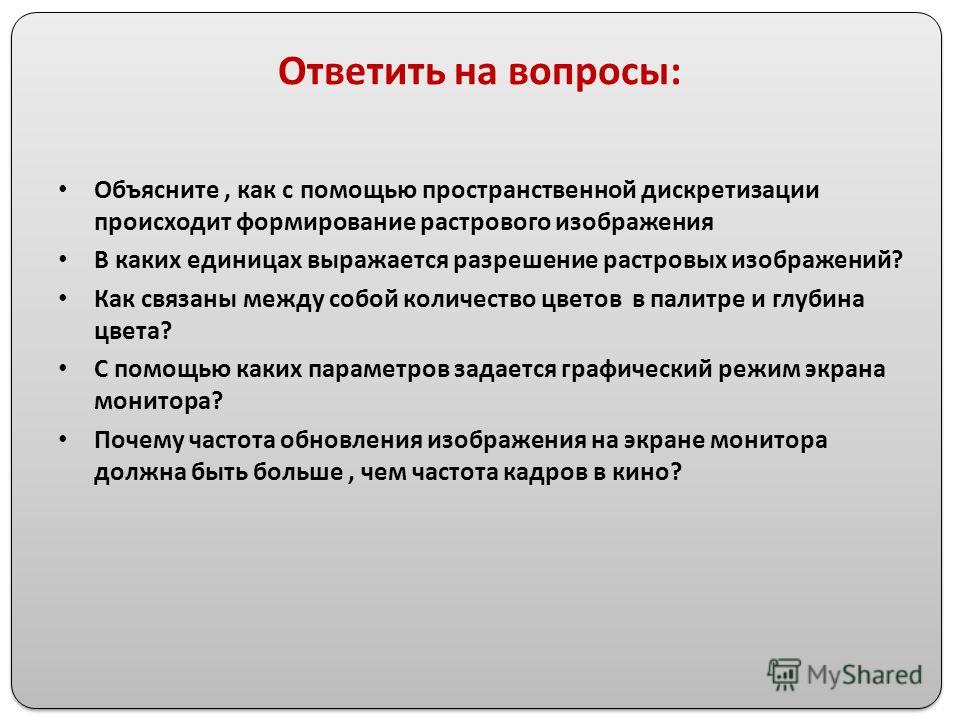

10 Ответить на вопросы: Объясните, как с помощью пространственной дискретизации происходит формирование растрового изображения В каких единицах выражается разрешение растровых изображений? Как связаны между собой количество цветов в палитре и глубина цвета? С помощью каких параметров задается графический режим экрана монитора? Почему частота обновления изображения на экране монитора должна быть больше, чем частота кадров в кино?

11 Задания для самостоятельного выполнения В процессе преобразования растрового графического изображения количество цветов уменьшилось с до 16. Во сколько раз уменьшился информационный объем изображения ? (Выбери правильный ответ: 1) в 2 раза 2) в 4 раза 3)в 6 раз 4) в 16 раз ) Черно белое (без градаций серого) растровое графическое изображение имеет размер 10 х10 точек. Какой информационный объем имеет изображение? Цветное с палитрой 256 цветов растровое графическое изображение имеет размер 10 х 10 точек. Какой информационный объем имеет изображение? Сканируется цветное изображение размером 10 х 10 см. Разрешающая способность сканера 1200 х 1200 dpi, глубина цвета 24 бита. Какой информационный объем будет иметь полученный графический файл? *
