1 Изготовление табуретки

2 Технологическая карта- документ, в котором записан весь процесс обработки деталей изделия с указанием технологических операций.

3

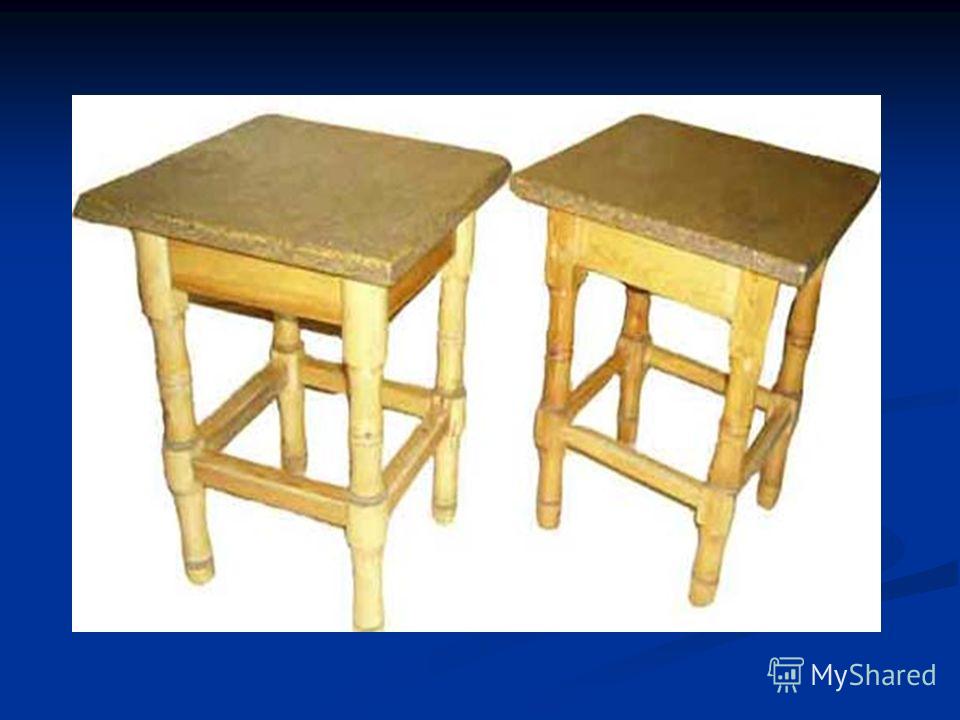

4

5 Технологическая карта табуретки

6 1Выбрать заготовки, разметить, распилить заготовку 1Выбрать заготовки, разметить, распилить заготовку линейка, карандаш, ножовкаПоследователь- ность операций Графическое изображение Инструменты и приспособения

7 Фуговаль- ный станок Обработать заготовки на станке Обработать заготовки на станке фуговальный станок

8 Прострогать и распилить по размеру. По диагонали найти центр для точения на токарном станке Разметка и установка заготовки на токарном станке верстак, линейка, карандаш, ножовка, молоток, вороток станок Корвет-74, штангенцир- куль, резцы, линейка, карандаш

9 Вытачивание заготовки по размеру и форме станок рейер, майсель

10 Шлифовка ножек табуретки шлифовальная шкурка

11 Разметка и изготовление шиповых гнезд Сверлильно -вертикаль- ный станок

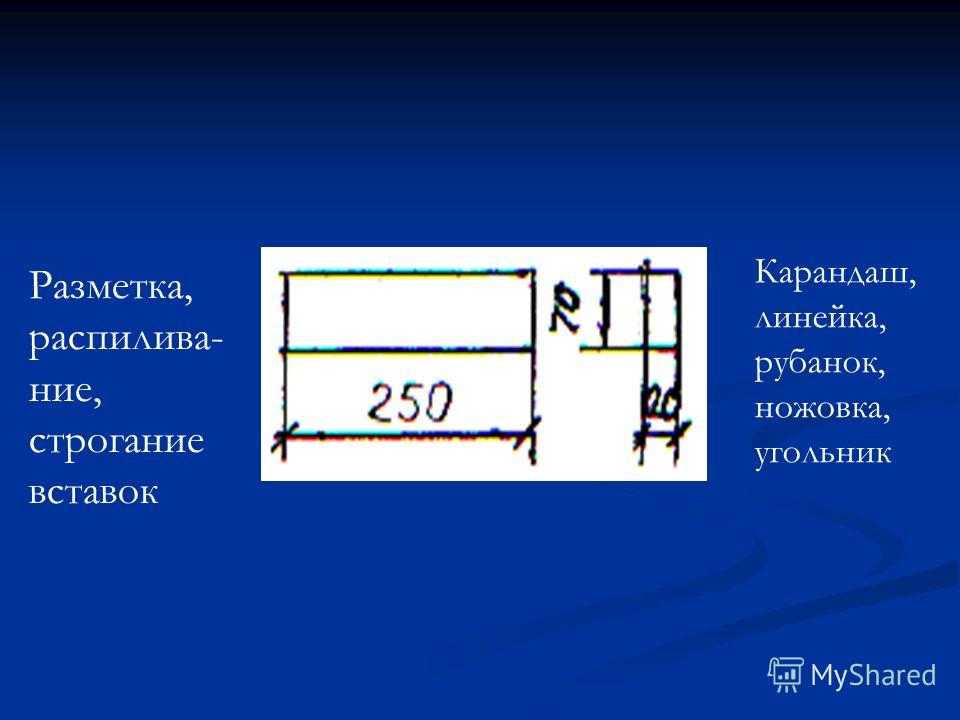

12 Разметка, распилива- ние, строгание вставок Карандаш, линейка, рубанок, ножовка, угольник

13 Изготовл ение шиповог о соединен ия Верстак, линейка, угольник, ножовка, стамеска, нож

14 Сборка остова табуретки (соединение ножек к вставкам) Клей столярный, киянка

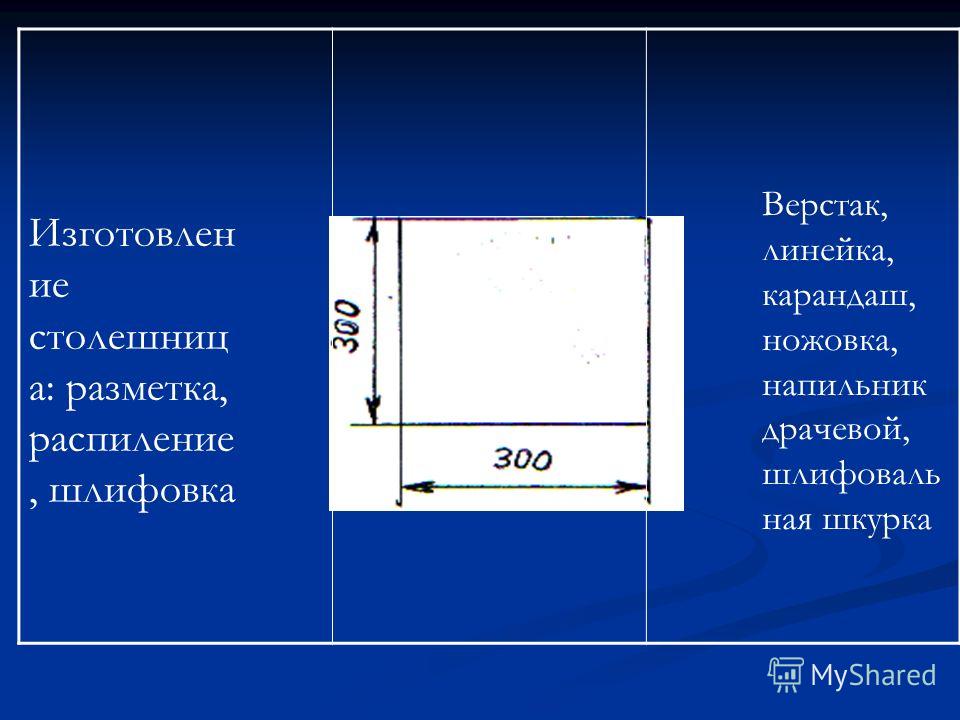

15 Изготовлен ие столешниц а: разметка, распиление, шлифовка Верстак, линейка, карандаш, ножовка, напильник драчевой, шлифоваль ная шкурка

16 Сборка изделия Верстак, клей столярный, нагель, киянка

17 Спасибо за урок! Молодцы!
