Установка газификации углеводородсодержащих отходов. - презентация

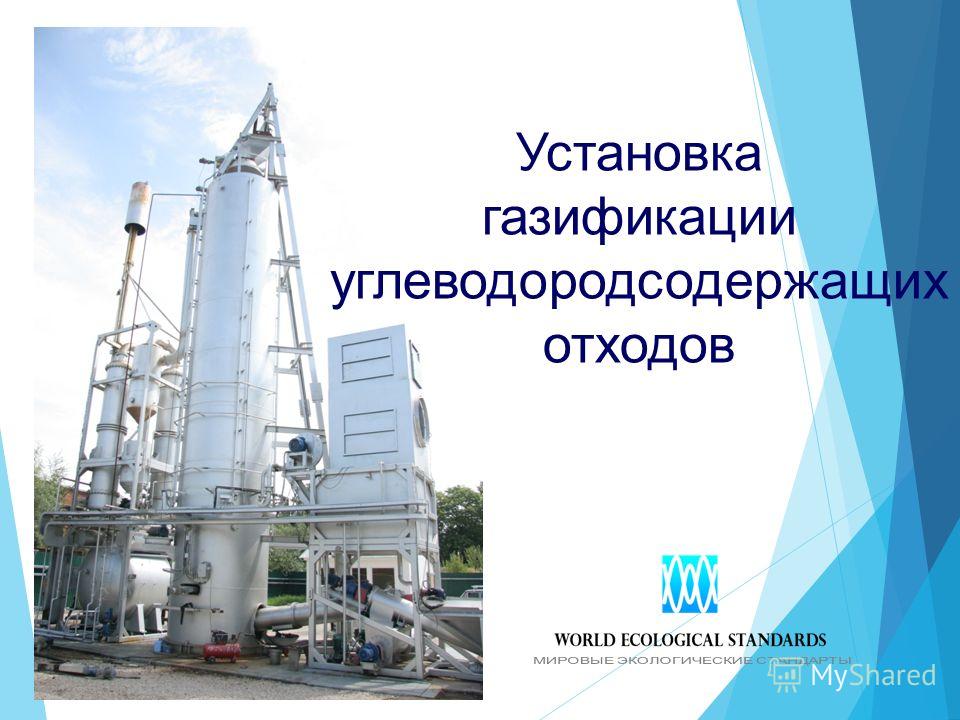

1 Установка газификации углеводородсодержащих отходов

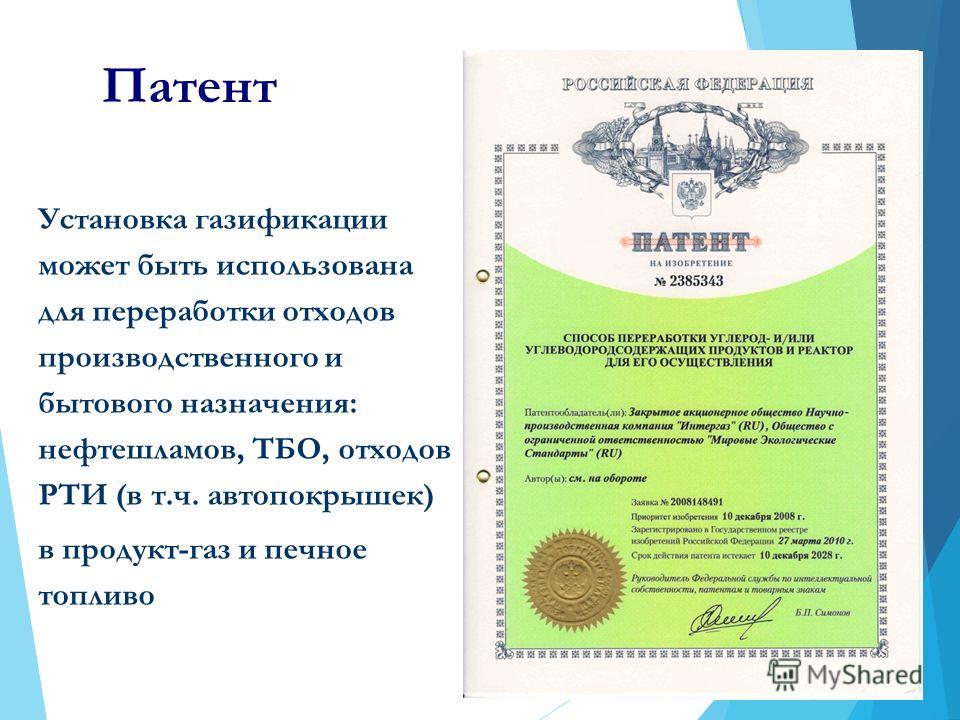

2 Патент Установка газификации может быть использована для переработки отходов производственного и бытового назначения: нефтешламов, ТБО, отходов РТИ (в т.ч. автопокрышек) в продукт-газ и печное топливо

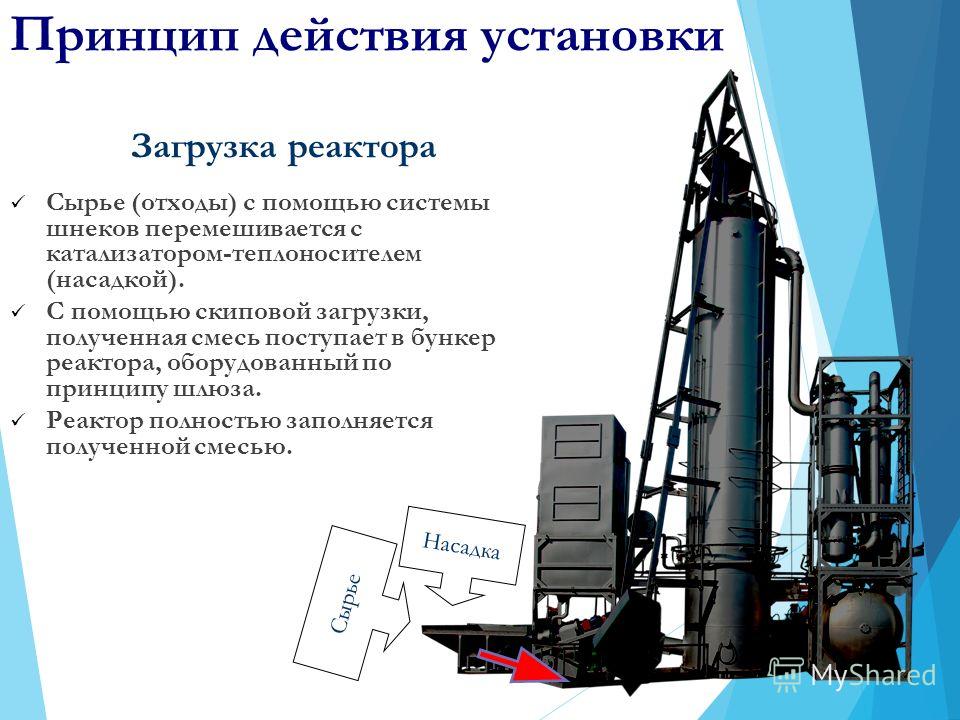

3 Принцип действия установки Сырье (отходы) с помощью системы шнеков перемешивается с катализатором-теплоносителем (насадкой). С помощью скиповой загрузки, полученная смесь поступает в бункер реактора, оборудованный по принципу шлюза. Реактор полностью заполняется полученной смесью. Загрузка реактора Насадка Сырье

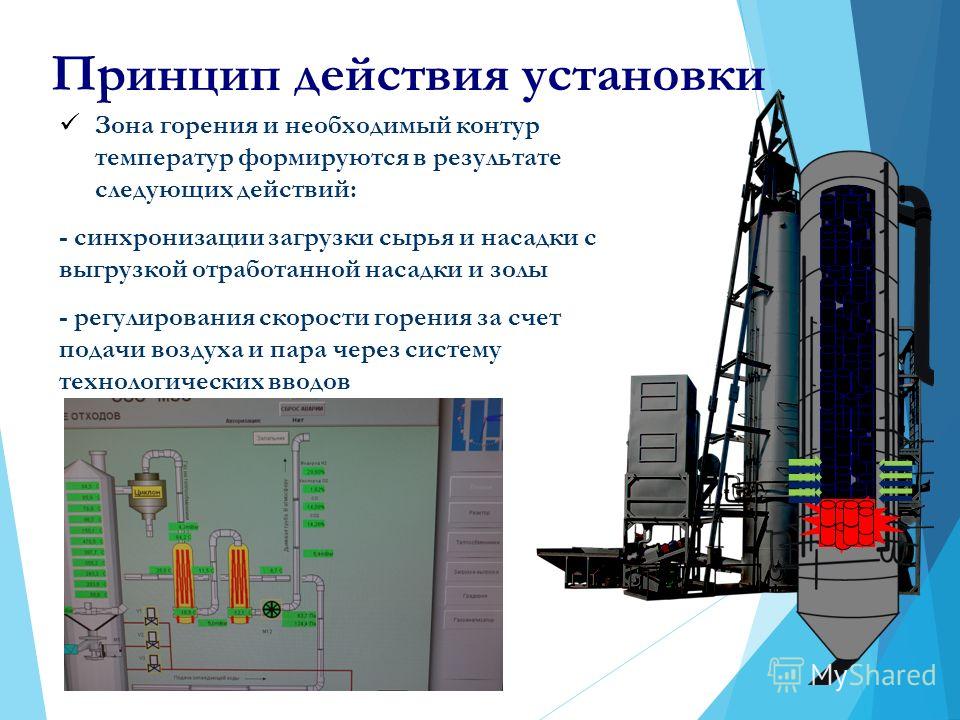

4 Принцип действия установки Зона горения и необходимый контур температур формируются в результате следующих действий: - синхронизации загрузки сырья и насадки с выгрузкой отработанной насадки и золы - регулирования скорости горения за счет подачи воздуха и пара через систему технологических вводов

5 1100 о С QQ 220 о С Q Q 150 о С Принцип действия установки Газификация сырья Образование продукт-газа. Рекуперация тепла в верхней части реактора и пиролиз. Рекуперация тепла в нижней части реактора и отвод отработанной насадки и золы.

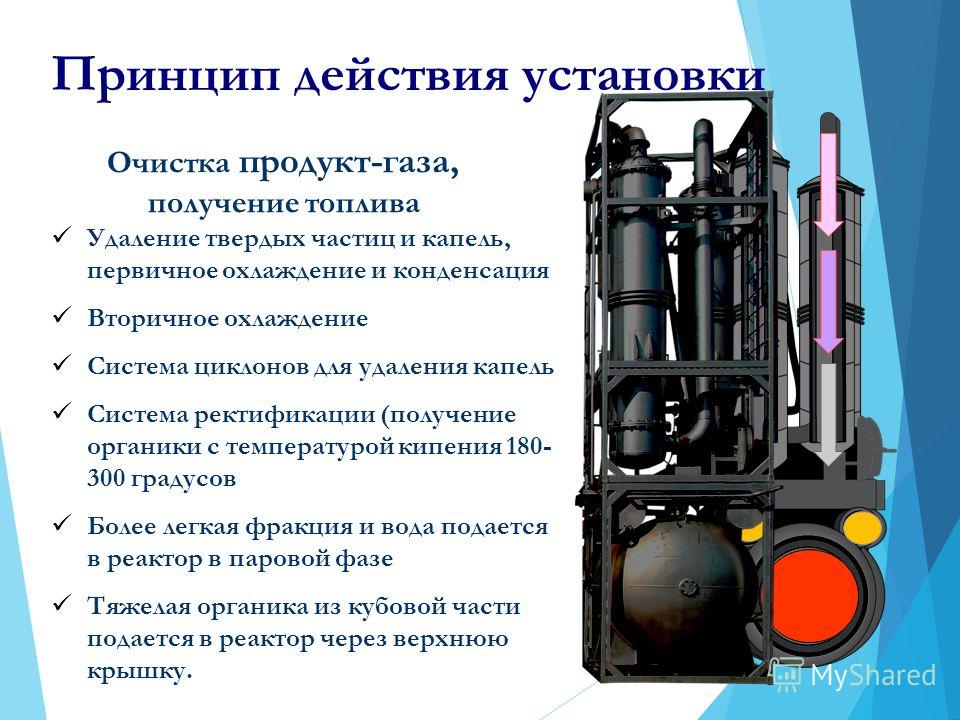

6 Принцип действия установки Очистка продукт-газа, получение топлива Удаление твердых частиц и капель, первичное охлаждение и конденсация Вторичное охлаждение Система циклонов для удаления капель Система ректификации (получение органики с температурой кипения градусов Более легкая фракция и вода подается в реактор в паровой фазе Тяжелая органика из кубовой части подается в реактор через верхнюю крышку.

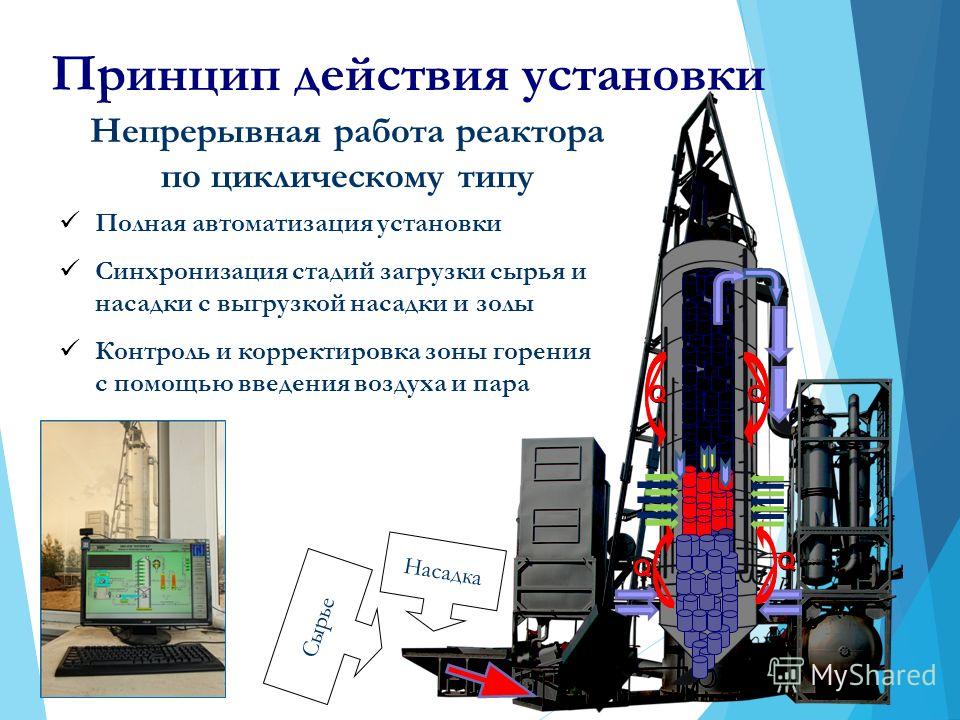

7 QQ Q Q Принцип действия установки Непрерывная работа реактора по циклическому типу Сырье Насадка Полная автоматизация установки Синхронизация стадий загрузки сырья и насадки с выгрузкой насадки и золы Контроль и корректировка зоны горения с помощью введения воздуха и пара

8 Технические характеристики установки Объем переработки сырья (отходов)2-3 т/час Расход катализатора-теплоносителя (насадки) 30 кг/час Расход оборотной воды на охлаждение 1 куб.м/час Установленная мощность80 кВт Потребляемая мощность газогенератора60 кВт Габаритные размеры установки18 м х 5 м х 15 м Масса установки 180 т Площадь размещения установки1,5 га Получение продукт-газа Получение топлива 3-4 тыс. куб.м/час 0,8 – 1,5 тонн/час

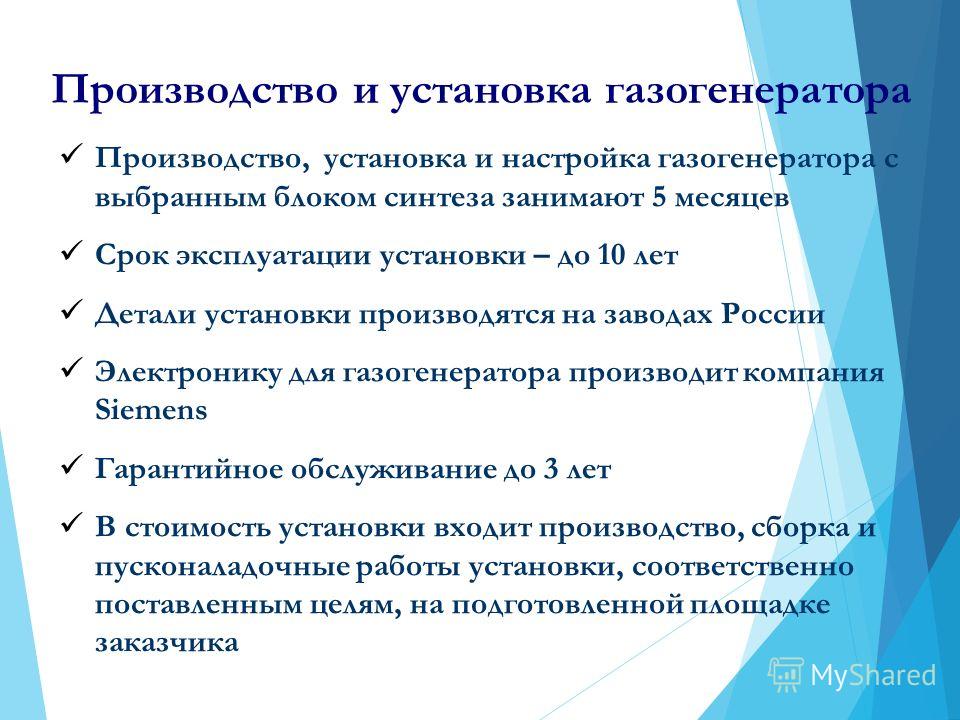

9 Производство и установка газогенератора Производство, установка и настройка газогенератора с выбранным блоком синтеза занимают 5 месяцев Срок эксплуатации установки – до 10 лет Детали установки производятся на заводах России Электронику для газогенератора производит компания Siemens Гарантийное обслуживание до 3 лет В стоимость установки входит производство, сборка и пусконаладочные работы установки, соответственно поставленным целям, на подготовленной площадке заказчика

10 Спасибо за внимание
