Учитель технологии: Жигота О. И. МОУ СОШ 1 ст. Староминская Краснодарский край. - презентация

1 Учитель технологии: Жигота О. И. МОУ СОШ 1 ст. Староминская Краснодарский край

2 Разновидности юбок

3 Цель урока: научить учащихся снимать и записывать мерки, ознакомить с последовательностью построения основы чертежа прямой юбки, научить строить чертеж прямой юбки.

4 Прямая юбка состоит из двух полотнищ: 1. заднее полотнище 2. переднее полотнище

5 Правила снятия мерок Сантиметровую ленту нельзя ослаблять или чрезмерно натягивать. Измеряемый должен стоять прямо, без напряжения, сохраняя привычную осанку. Линию талии фиксируют тесьмой или резинкой. Сначала снимают мерки со стороны переда, затем со спины. Все величины записывают в сантиметрах.

6 Ст - полуобхват талии Сб - полуобхват бедер Дю – длина юбки Снятие мерок Мерки: Ст = 32 Сб = 44 Высота ягодиц = 18 Дю = 50

7 А 1. Строим прямой угол А Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50 Построение заднего полотнища юбки Линия талии

8 2. Из т.А вниз откладываем длину изделия по мерке = 50см А 50 Линия талии Линия низа Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

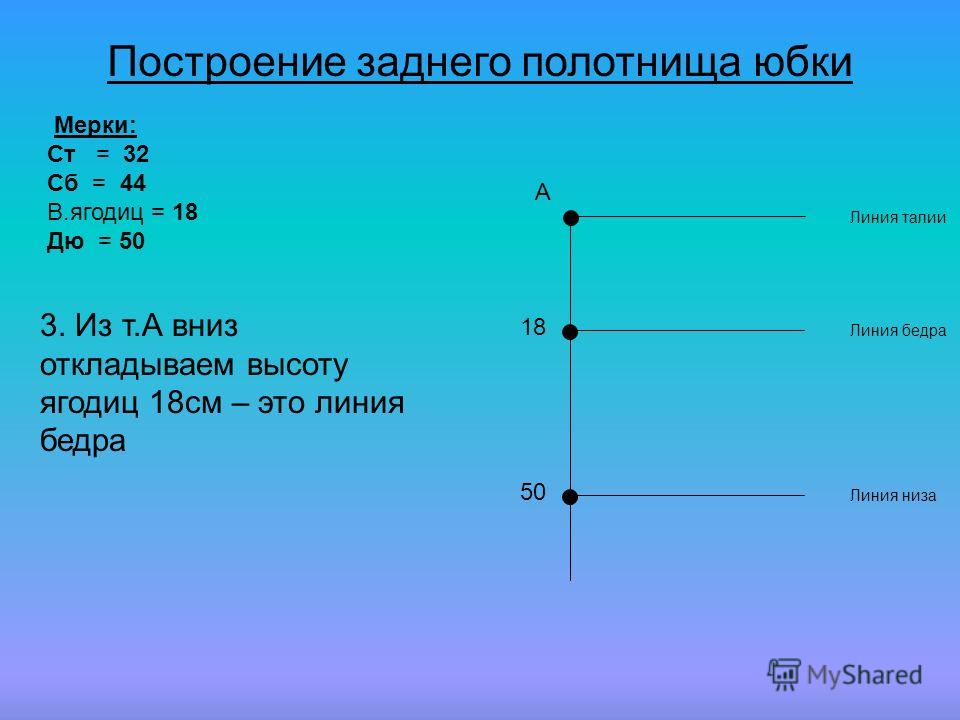

9 3. Из т.А вниз откладываем высоту ягодиц 18см – это линия бедра А Линия талии Линия бедра Линия низа Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

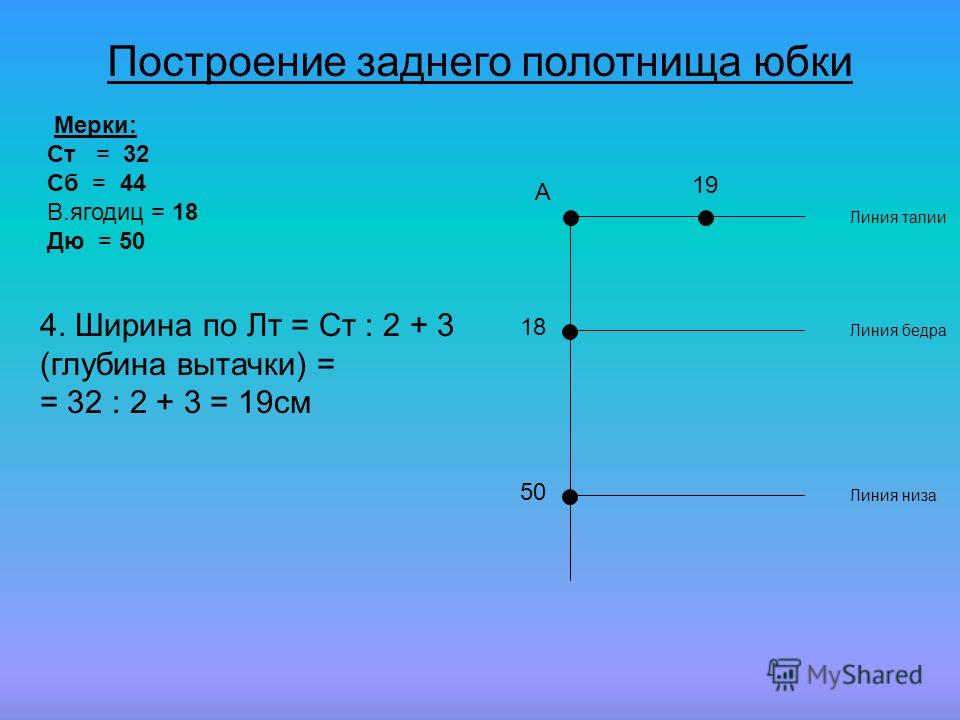

10 4. Ширина по Лт = Ст : (глубина вытачки) = = 32 : = 19см А Линия талии Линия бедра Линия низа Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

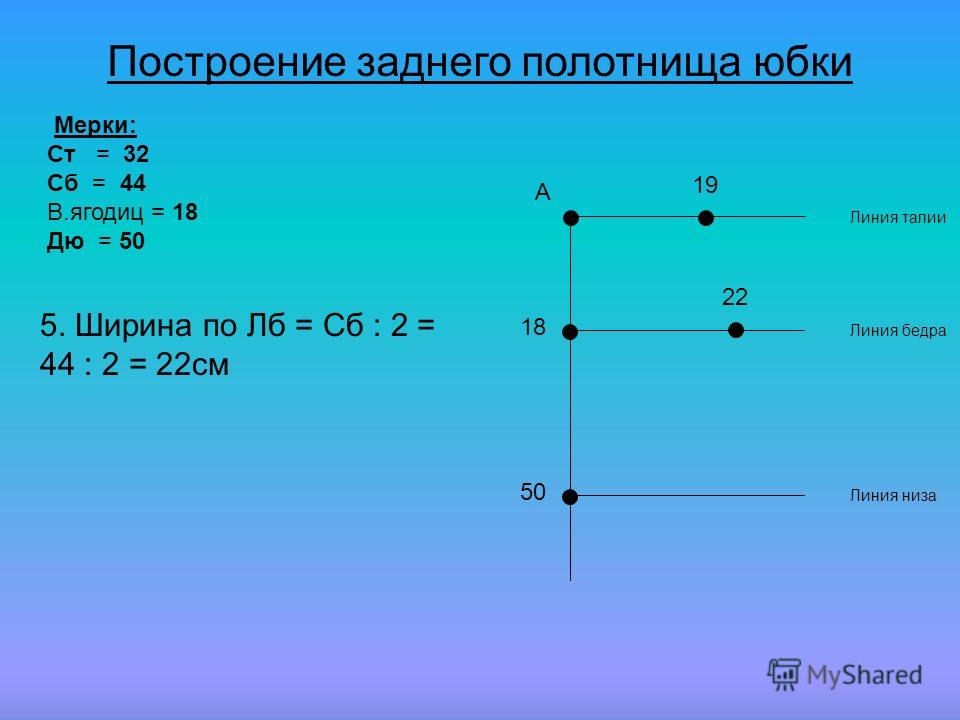

11 5. Ширина по Лб = Сб : 2 = 44 : 2 = 22см А Линия талии Линия бедра Линия низа 22 Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

12 6. Оформляем Л бока: (.) 1,5 с (.)19 и через (.)22 до линии низа А Линия талии Линия бедра Линия низа 22 1,5 0,5 Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

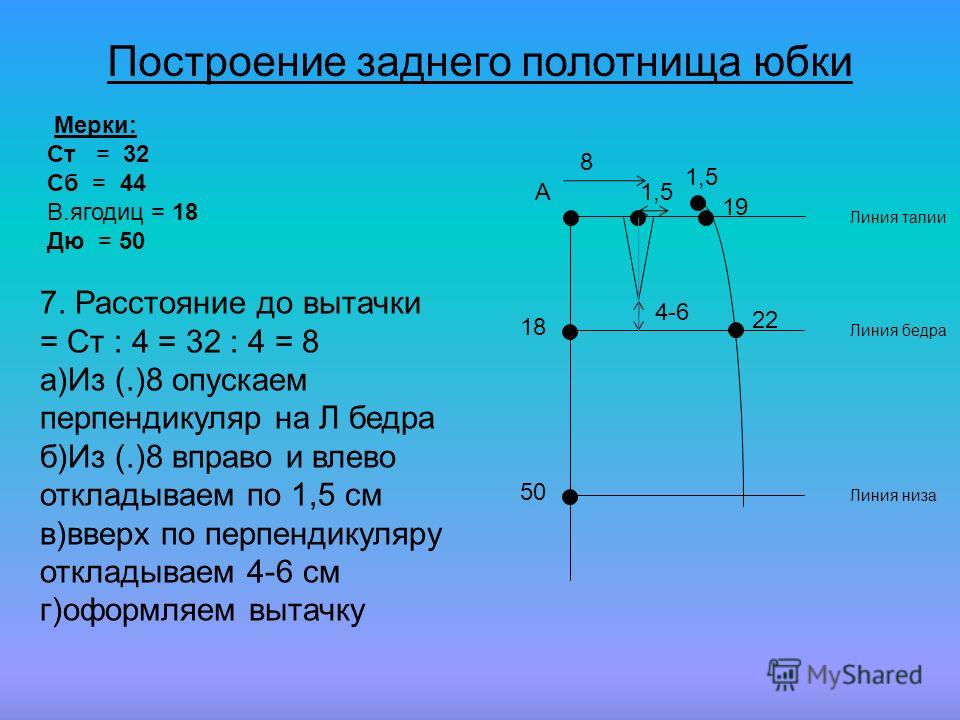

13 7. Расстояние до вытачки = Ст : 4 = 32 : 4 = 8 а)Из (.)8 опускаем перпендикуляр на Л бедра б)Из (.)8 вправо и влево откладываем по 1,5 см в)вверх по перпендикуляру откладываем 4-6 см г)оформляем вытачку А Линия талии Линия бедра Линия низа 22 1, ,5 Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

14 8. Оформляем Л талии А Линия талии Линия бедра Линия низа ,5 3 Построение заднего полотнища юбки Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50

15 2 Л.т Л.б Л.н А ,5 Построение переднего полотнища юбки 1.Строим прямой угол А 2.Из т.А вниз ДЮ = 50 3.Из т.А вниз В.ягодиц = 18 4.Ш по Л.т = С.т : 2 + 2(гл. в.) + 1(свободное облегание) = 19 из т.А влево 5.Ш по Л.б = С.б : 2 + 1(св.обл.) = 23 из т.18 влево 6.Оформляем линию бока. 7.Расстояние до вытачки = 8 8.Глубина вытачки = 2 9.Оформляем новую линию талии Мерки: Ст = 32 Сб = 44 В.ягодиц = 18 Дю = 50
