Свойства: 1-фазные ИБП online Мощность 7 кВА, 9 кВА и 11 кВА Коррекция коэффициента мощности на входе для синусоидального входного сигнала Высокая мощность. - презентация

1

2 Свойства: 1-фазные ИБП online Мощность 7 кВА, 9 кВА и 11 кВА Коррекция коэффициента мощности на входе для синусоидального входного сигнала Высокая мощность при размере 3U Возможность монтажа как в стойку (rack) так и в башню (tower) Высокая производительность Экономичный режим с быстрым переключением (эффективность97%) Широкий диапазон входного напряжения Интеллектуальное переключение в режим работы от аккумуляторов для их более длительного срока службы ЖК экран для просмотра и изменения параметров настроек Встроенная функция ручного байпаса Интеллектуальная система заряда батарей, продлевающая срок их службы Возможность подключения больших батарей большой ёмкости Опция: SNMP адаптер Функция запуска от аккумулятора Система дистанционного мониторинга 2 АС входа для горячего резервирования

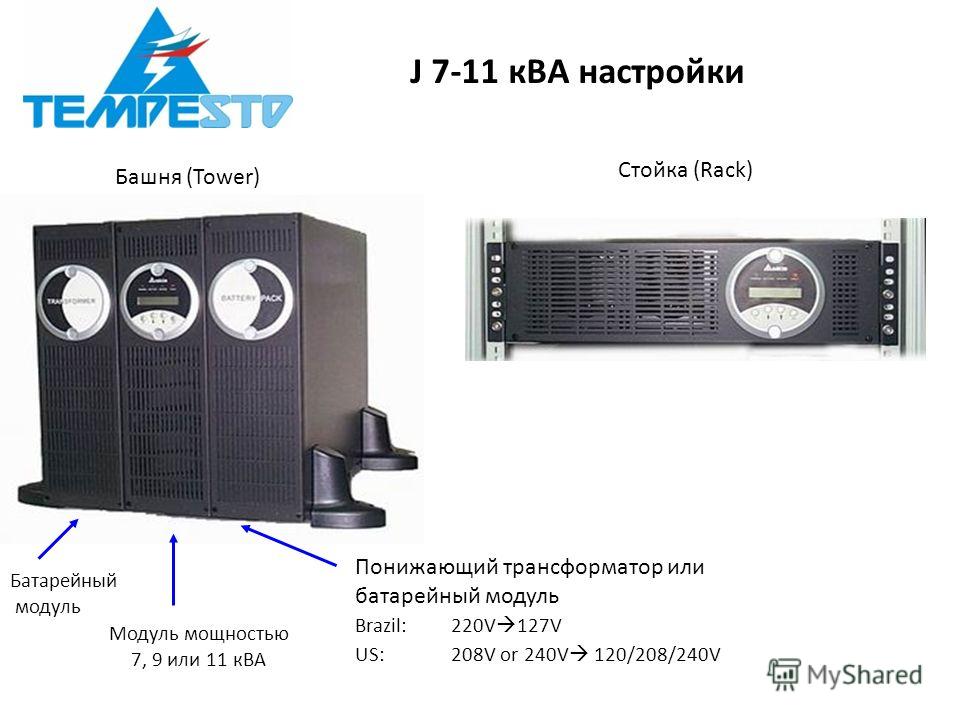

3 J 7-11 кВА настройки Башня (Tower) Стойка (Rack) Батарейный модуль Модуль мощностью 7, 9 или 11 кВА Понижающий трансформатор или батарейный модуль Brazil: 220V 127V US: 208V or 240V 120/208/240V

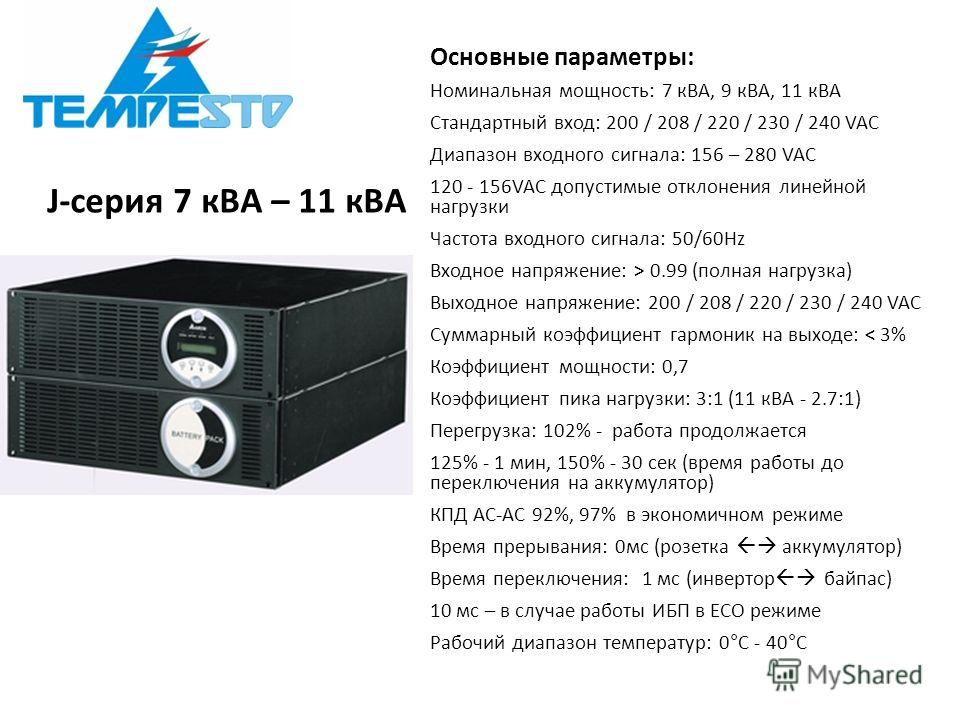

4 J-серия 7 кВА – 11 кВА Основные параметры: Номинальная мощность: 7 кВА, 9 кВА, 11 кВА Стандартный вход: 200 / 208 / 220 / 230 / 240 VAC Диапазон входного сигнала: 156 – 280 VAC VAC допустимые отклонения линейной нагрузки Частота входного сигнала: 50/60Hz Входное напряжение: > 0.99 (полная нагрузка) Выходное напряжение: 200 / 208 / 220 / 230 / 240 VAC Суммарный коэффициент гармоник на выходе: < 3% Коэффициент мощности: 0,7 Коэффициент пика нагрузки: 3:1 (11 кВА - 2.7:1) Перегрузка: 102% - работа продолжается 125% - 1 мин, 150% - 30 сек (время работы до переключения на аккумулятор) КПД AC-AC 92%, 97% в экономичном режиме Время прерывания: 0мс (розетка аккумулятор) Время переключения: 1 мс (инвертор байпас) 10 мс – в случае работы ИБП в ECO режиме Рабочий диапазон температур: 0°C - 40°C

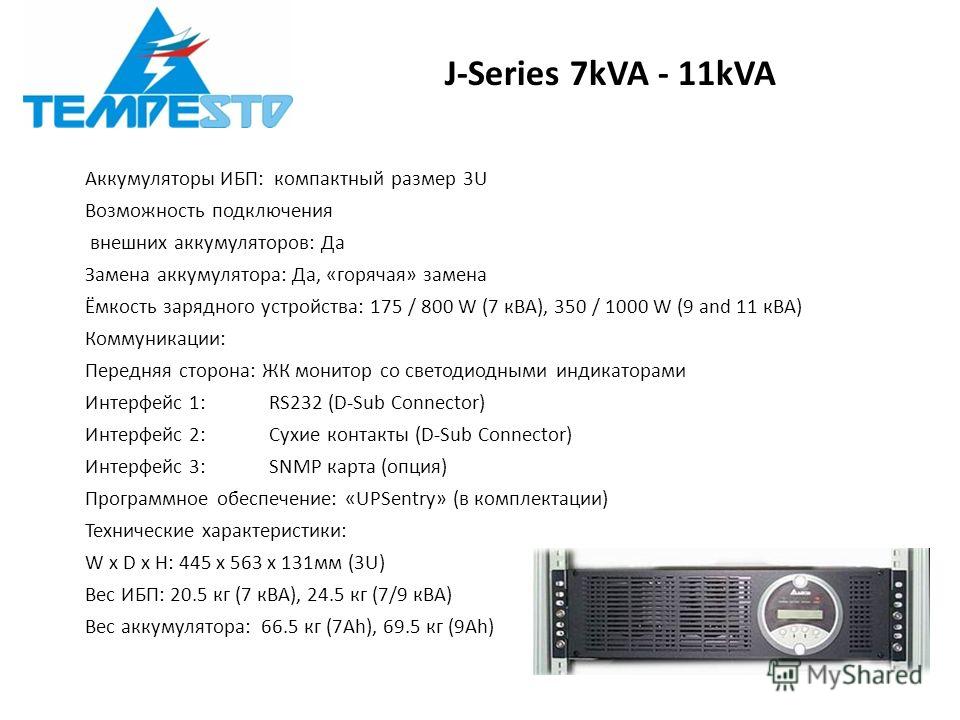

5 J-Series 7kVA - 11kVA Аккумуляторы ИБП: компактный размер 3U Возможность подключения внешних аккумуляторов: Да Замена аккумулятора: Да, «горячая» замена Ёмкость зарядного устройства: 175 / 800 W (7 кВА), 350 / 1000 W (9 and 11 кВА) Коммуникации: Передняя сторона: ЖК монитор со светодиодными индикаторами Интерфейс 1: RS232 (D-Sub Connector) Интерфейс 2: Сухие контакты (D-Sub Connector) Интерфейс 3: SNMP карта (опция) Программное обеспечение: «UPSentry» (в комплектации) Технические характеристики: W x D x H: 445 x 563 x 131мм (3U) Вес ИБП: 20.5 кг (7 кВА), 24.5 кг (7/9 кВА) Вес аккумулятора: 66.5 кг (7Ah), 69.5 кг (9Ah)

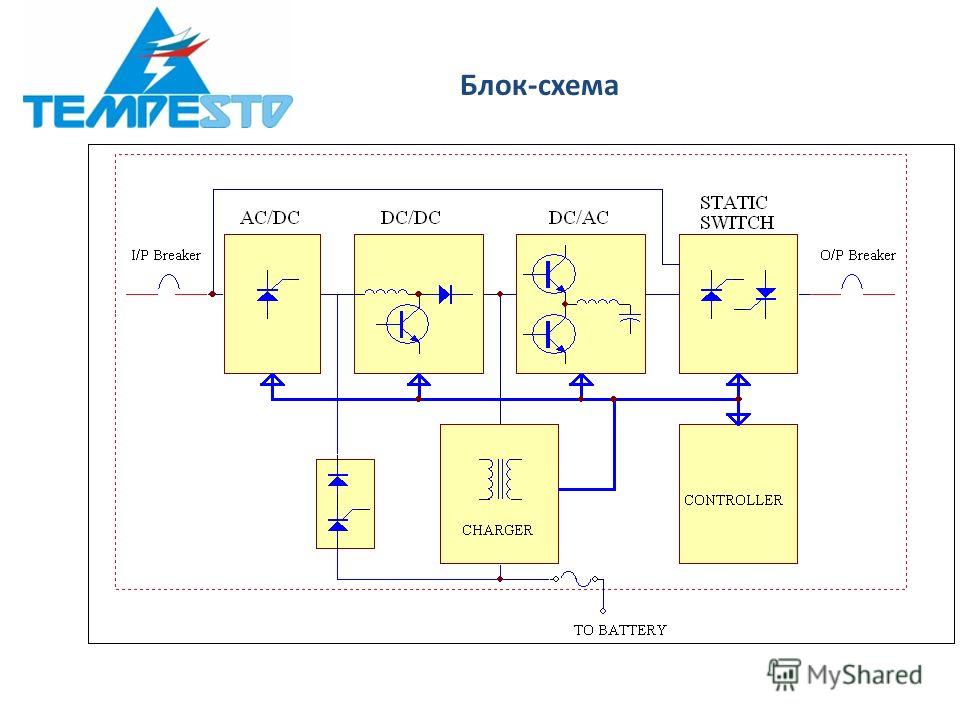

6 Блок-схема

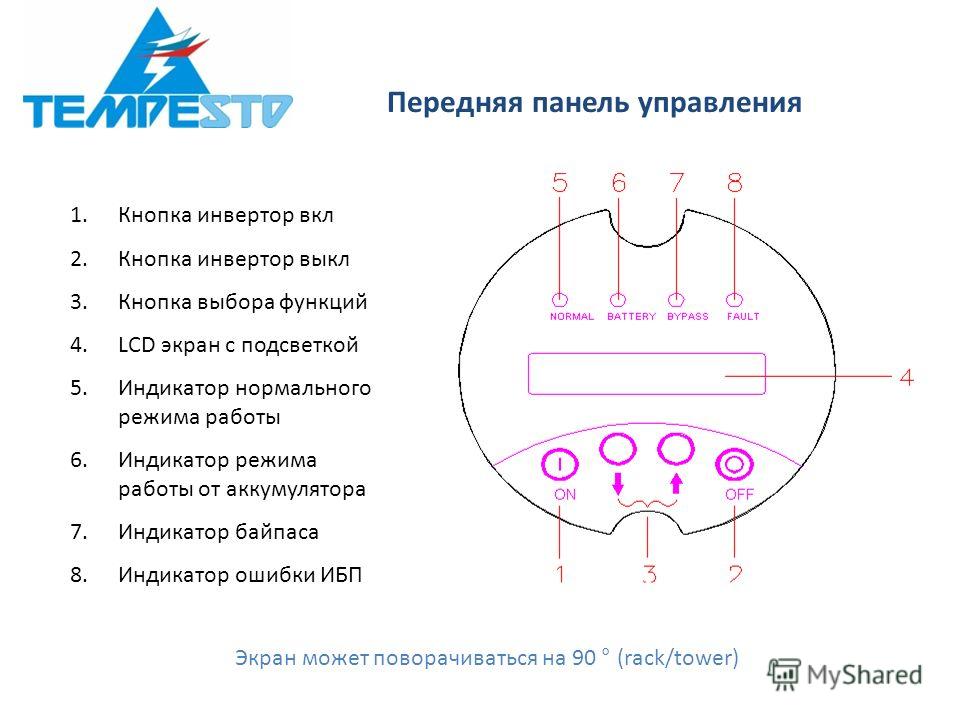

7 Передняя панель управления 1.Кнопка инвертор вкл 2.Кнопка инвертор выкл 3.Кнопка выбора функций 4.LCD экран с подсветкой 5.Индикатор нормального режима работы 6.Индикатор режима работы от аккумулятора 7.Индикатор байпаса 8.Индикатор ошибки ИБП Экран может поворачиваться на 90 ° (rack/tower)

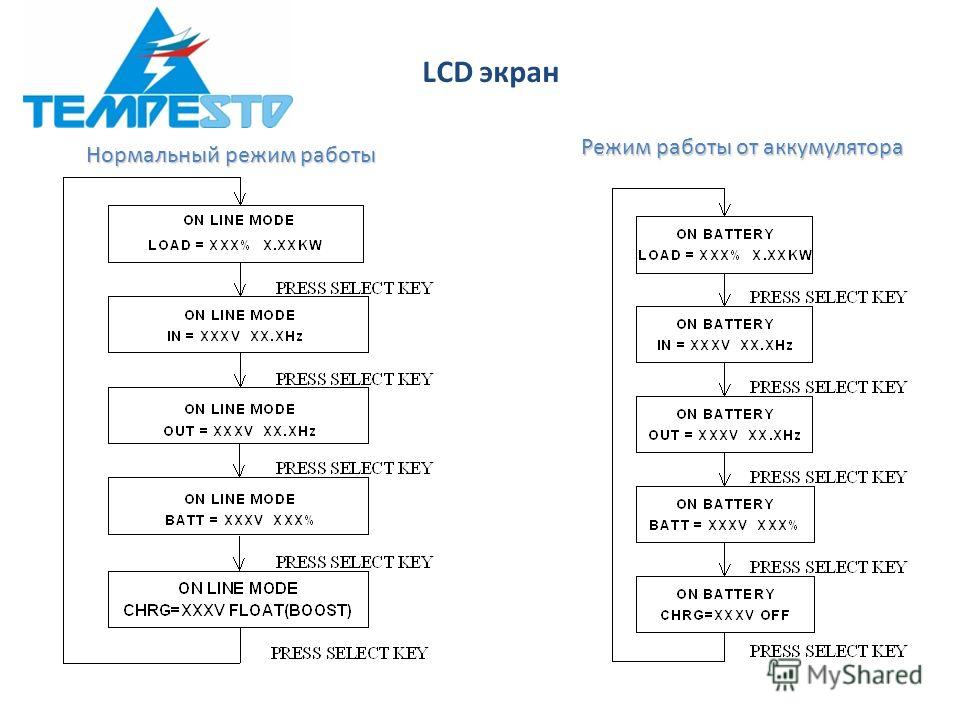

8 LCD экран Нормальный режим работы Режим работы от аккумулятора

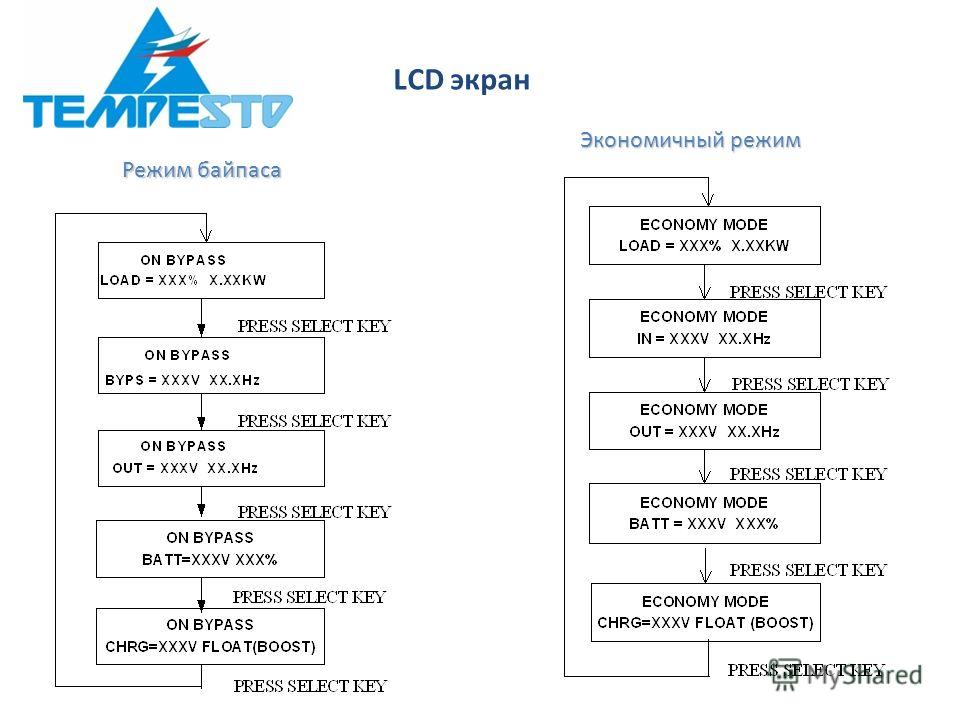

9 LCD экран Режим байпаса Экономичный режим

10 Задний вид 1.Включение ручного байпаса 2.Входные участки 3.Выходные участки 4.Разъем для внешних аккумуляторов 5.Вентилятор 6.RS-232 интерфейс 7.Сухой контакт 8.Разъем удаленного аварийного отключения 9.Разъем для SNMP карты 10.Переключатель байпаса 11.Выключатель входного напряжения 12.Переключатель тока заряда

11 J 7/11kVA Таблица рабочего времени

12 Новая модель с 3-фазным входом 11 кВА 3-фазный вход – однофазный выход 120 В – 268 В интервал входного напряжения Коэффициент входной мощности > 0.9 КПД 90%

13 Гаврилов Леонид Николаевич Генеральный директор ЗАО «Темпесто» ЗАО «Темпесто» , г. Москва, Зеленоград, Савелкинский проезд, д.4, оф Тел: 8 (901) Тел/факс: 8(495) Сайт:
