2 Технология двойного преобразования тока (true online) Широкий диапазон входных напряжений Высокий входной коэффициент мощности Автоматический перезапуск ИБП Старт от аккумулятора (функция) Экономичный режим (для моделей с однофазным выходом) Аварийное обесточивание (EPO) Канал аварийного звукового сигнала Встроенная функция ручного байпаса Свойства:

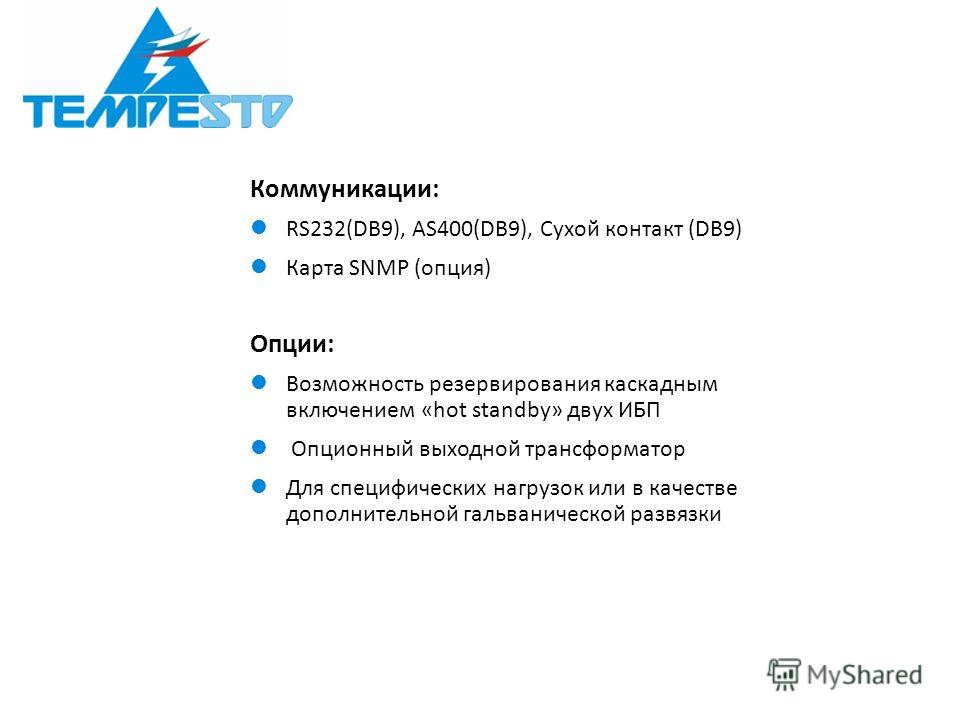

3 Коммуникации: RS232(DB9), AS400(DB9), Сухой контакт (DB9) Карта SNMP (опция) Опции: Возможность резервирования каскадным включением «hot standby» двух ИБП Опционный выходной трансформатор Для специфических нагрузок или в качестве дополнительной гальванической развязки

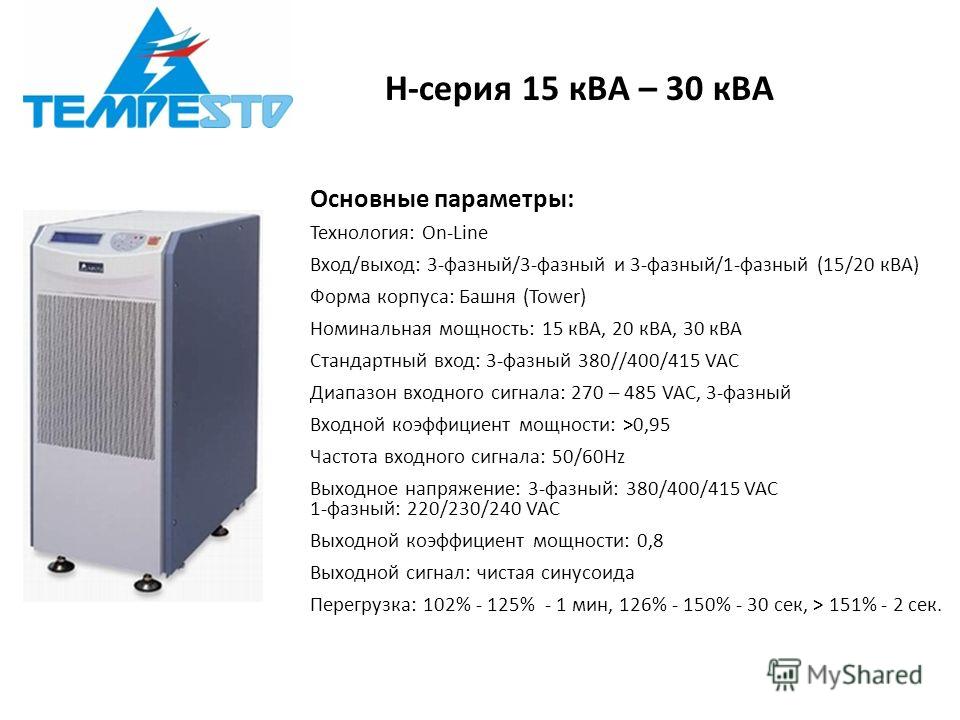

4 Основные параметры: Технология: On-Line Вход/выход: 3-фазный/3-фазный и 3-фазный/1-фазный (15/20 кВА) Форма корпуса: Башня (Tower) Номинальная мощность: 15 кВА, 20 кВА, 30 кВА Стандартный вход: 3-фазный 380//400/415 VAC Диапазон входного сигнала: 270 – 485 VAC, 3-фазный Входной коэффициент мощности: >0,95 Частота входного сигнала: 50/60Hz Выходное напряжение: 3-фазный: 380/400/415 VAC 1-фазный: 220/230/240 VAC Выходной коэффициент мощности: 0,8 Выходной сигнал: чистая синусоида Перегрузка: 102% - 125% - 1 мин, 126% - 150% - 30 сек, > 151% - 2 сек. H-серия 15 кВА – 30 кВА

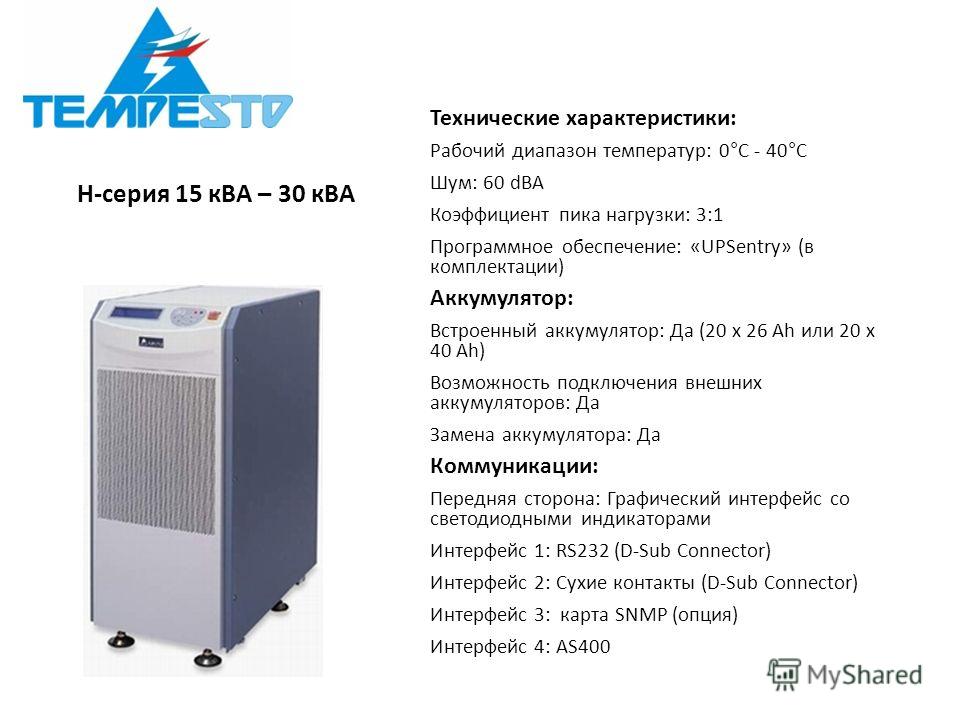

5 Технические характеристики: Рабочий диапазон температур: 0°C - 40°C Шум: 60 dBA Коэффициент пика нагрузки: 3:1 Программное обеспечение: «UPSentry» (в комплектации) Аккумулятор: Встроенный аккумулятор: Да (20 x 26 Ah или 20 x 40 Ah) Возможность подключения внешних аккумуляторов: Да Замена аккумулятора: Да Коммуникации: Передняя сторона: Графический интерфейс со светодиодными индикаторами Интерфейс 1: RS232 (D-Sub Connector) Интерфейс 2: Сухие контакты (D-Sub Connector) Интерфейс 3: карта SNMP (опция) Интерфейс 4: AS400 H-серия 15 кВА – 30 кВА

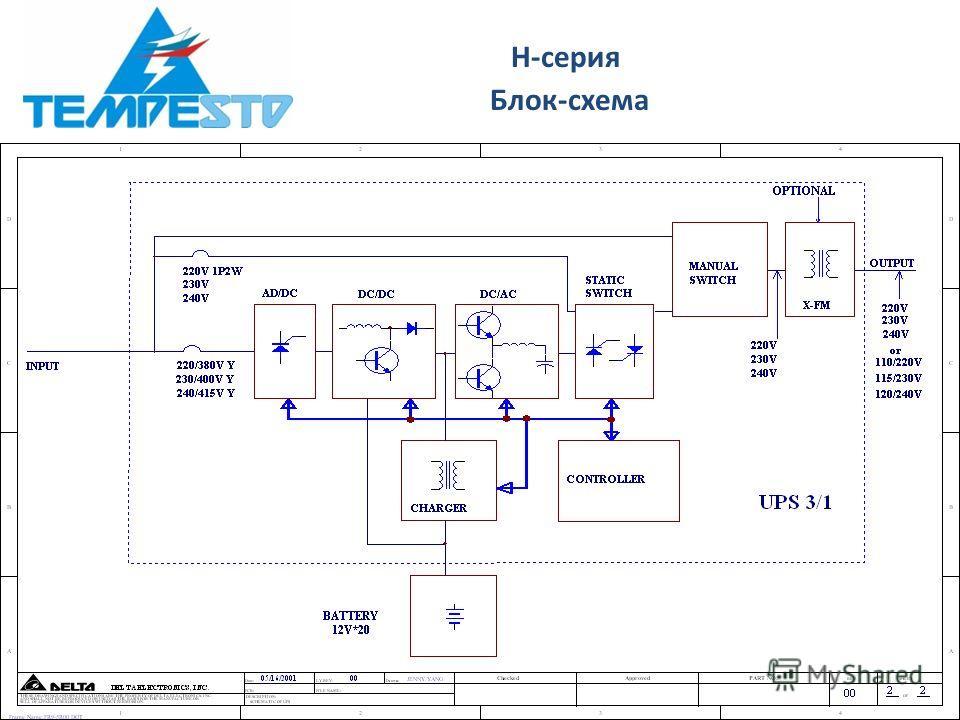

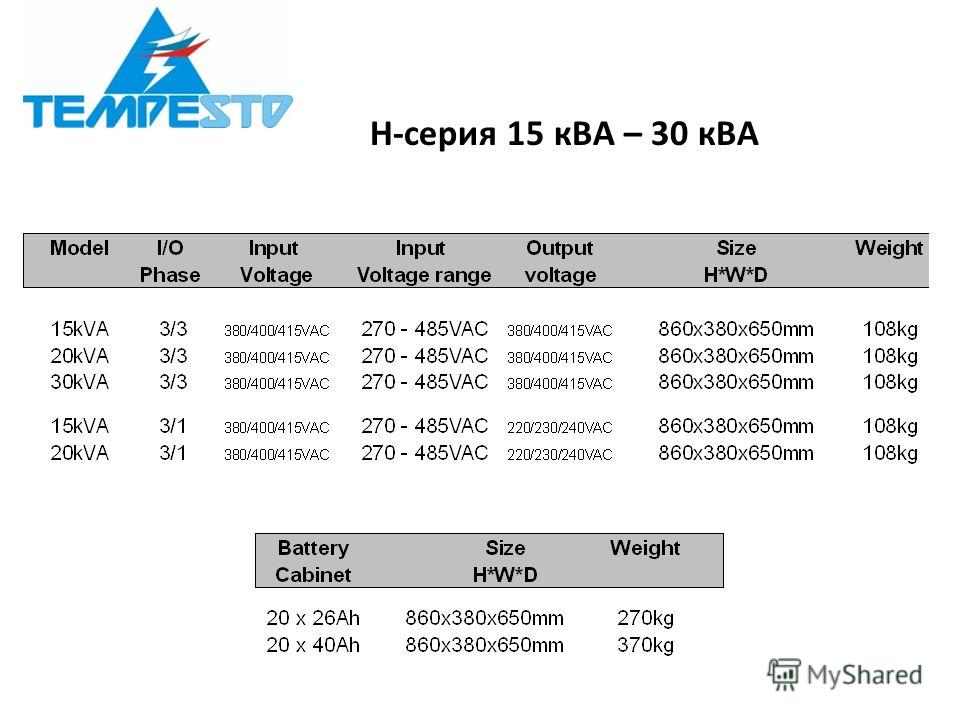

7 H-серия Блок-схема
9 Режимы работы Режим On-Line: Нажать ON key in Bypass Mode Переход из режима перегрузки к нормальному режиму Настройки сохраняются во встроенной памяти Режим работы от аккумуляторов: Настройки недоступны Холодный запуск (нажать battery start и ON ) Режим байпаса: Нажать OFF в режиме On line Перегрузка Неопределенная ошибка

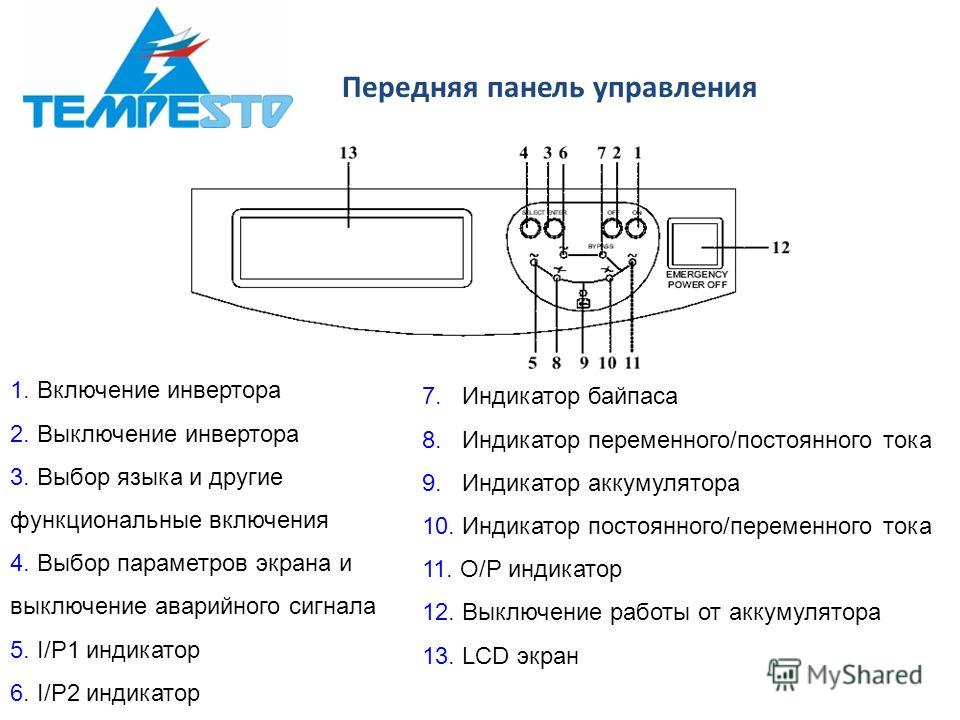

10 Передняя панель управления 1. Включение инвертора 2. Выключение инвертора 3. Выбор языка и другие функциональные включения 4. Выбор параметров экрана и выключение аварийного сигнала 5. I/P1 индикатор 6. I/P2 индикатор 7. Индикатор байпаса 8. Индикатор переменного/постоянного тока 9. Индикатор аккумулятора 10. Индикатор постоянного/переменного тока 11. O/P индикатор 12. Выключение работы от аккумулятора 13. LCD экран
11 15/20/30 кВА 3/315/20 кВА 3/1

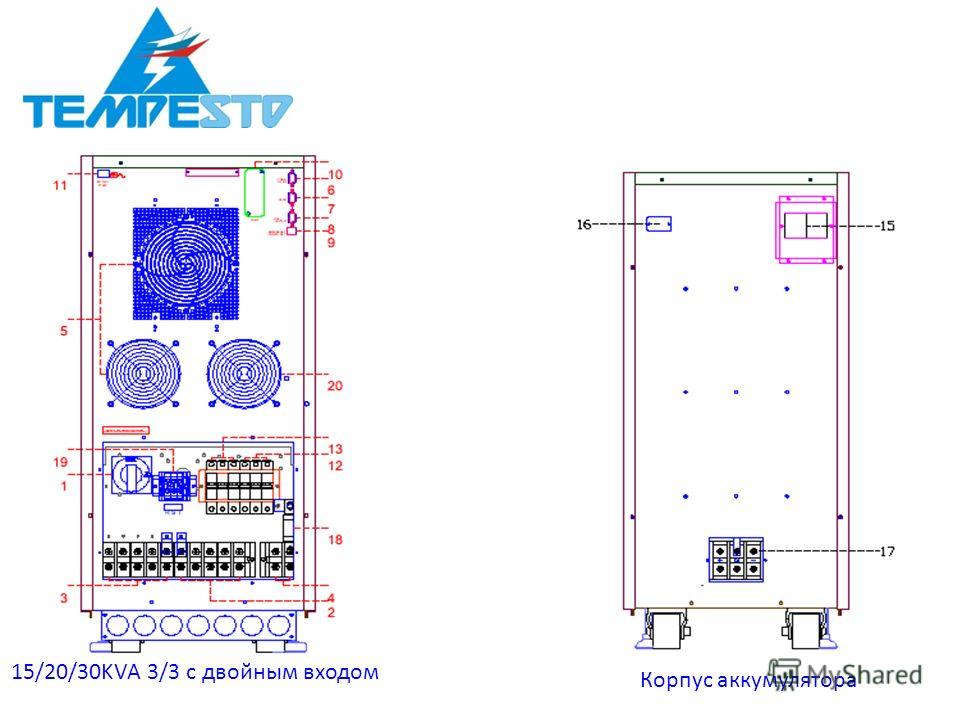

12 15/20/30KVA 3/3 с двойным входом Корпус аккумулятора

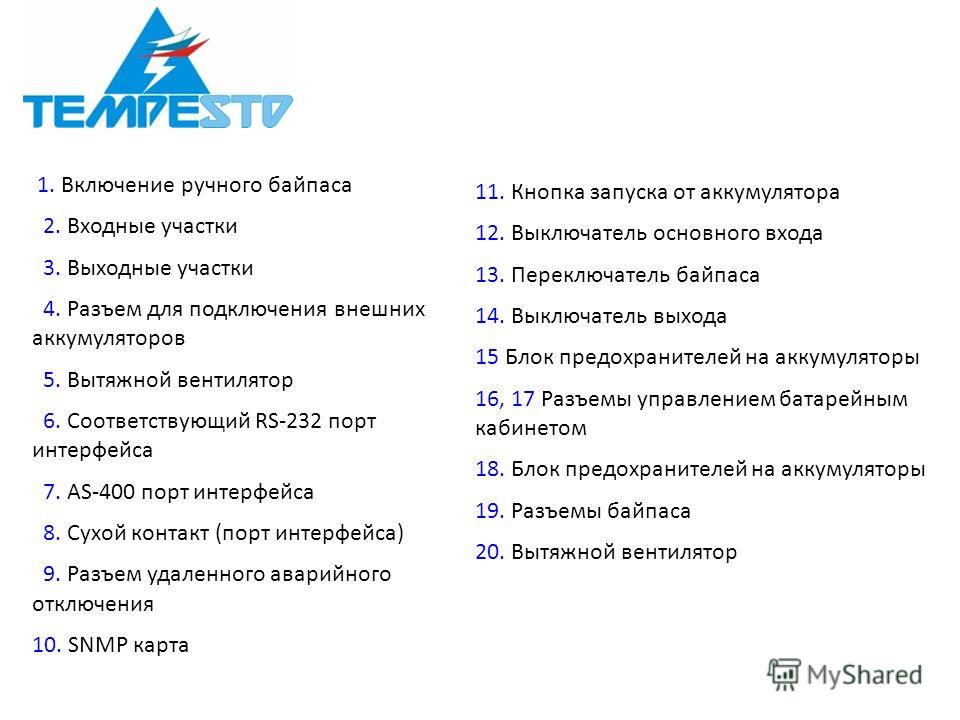

13 1. Включение ручного байпаса 2. Входные участки 3. Выходные участки 4. Разъем для подключения внешних аккумуляторов 5. Вытяжной вентилятор 6. Соответствующий RS-232 порт интерфейса 7. AS-400 порт интерфейса 8. Сухой контакт (порт интерфейса) 9. Разъем удаленного аварийного отключения 10. SNMP карта 11. Кнопка запуска от аккумулятора 12. Выключатель основного входа 13. Переключатель байпаса 14. Выключатель выхода 15 Блок предохранителей на аккумуляторы 16, 17 Разъемы управлением батарейным кабинетом 18. Блок предохранителей на аккумуляторы 19. Разъемы байпаса 20. Вытяжной вентилятор
14 H серия Таблица рабочего времени H 26 AH BBU: 26AH/12V*20 H 40 AH BBU: 26AH/12V*20 Размеры аккумуляторов такие же как и ИБП
15 LCD экран Нажать кнопку SELECT (для 3/1 модулей)
16 Нажать кнопку SELECT (для 3/3 модулей)

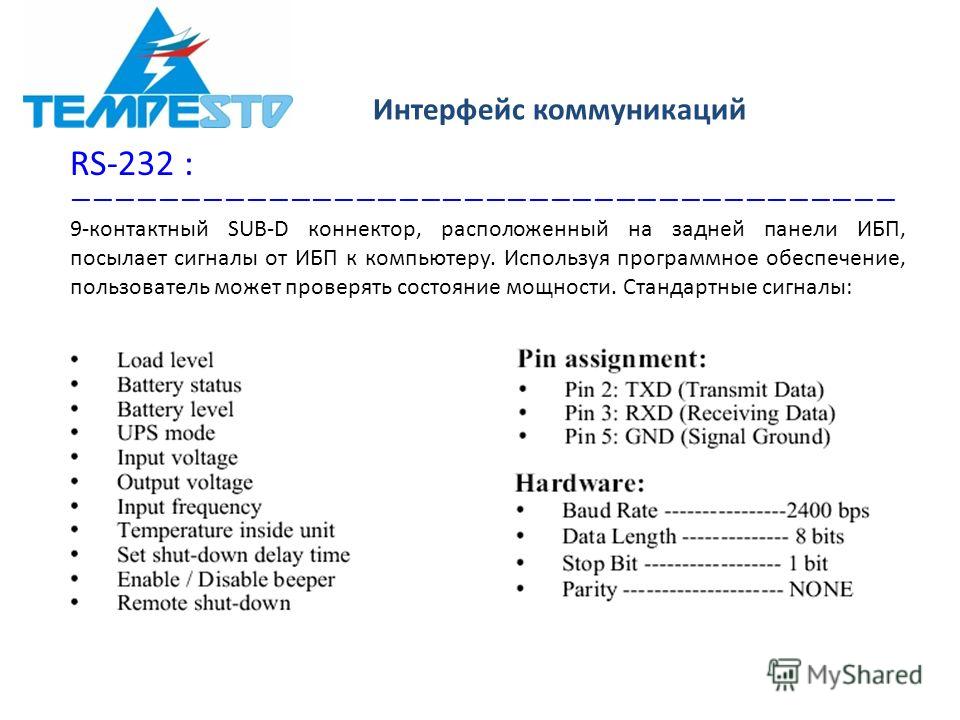

17 Интерфейс коммуникаций RS-232 : 9-контактный SUB-D коннектор, расположенный на задней панели ИБП, посылает сигналы от ИБП к компьютеру. Используя программное обеспечение, пользователь может проверять состояние мощности. Стандартные сигналы:
18 AS-400: 9-контактный SUB-D коннектор, расположенный на задней панели ИБП, посылает следующие сигналы на IBM AS-400 компьютер. Работа в нормальном режиме Работа от аккумулятора Работа в режиме байпаса Низкий заряд аккумулятора

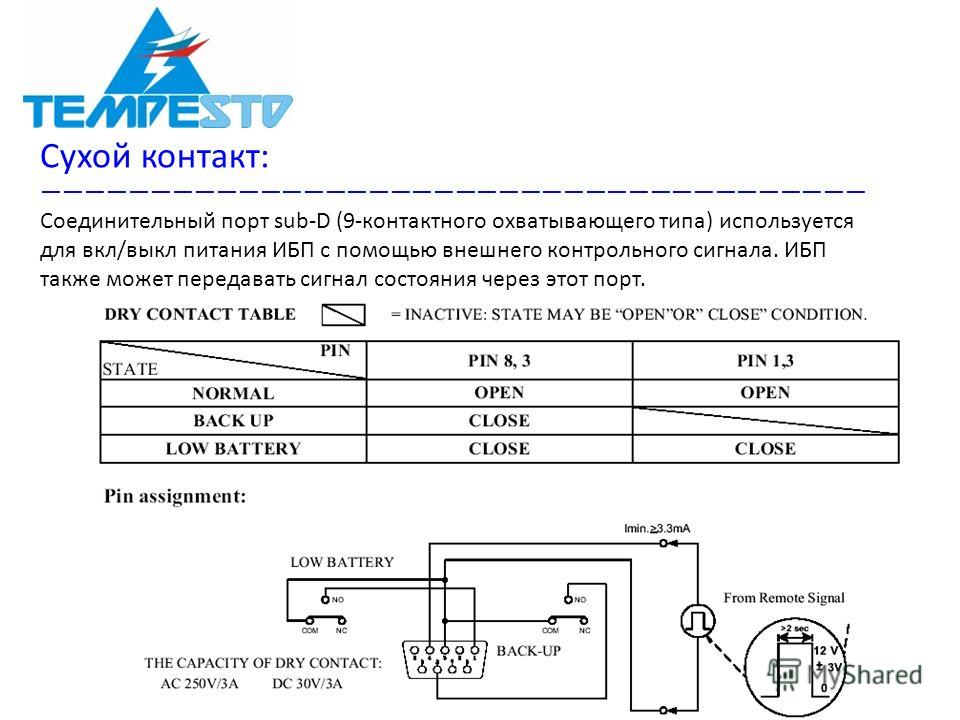

19 Сухой контакт: Соединительный порт sub-D (9-контактного охватывающего типа) используется для вкл/выкл питания ИБП с помощью внешнего контрольного сигнала. ИБП также может передавать сигнал состояния через этот порт.
20 Разъем удаленного аварийного отключения: Если произойдет короткое замыкание на контактах (2, 3) или (2, 5) или ( 4, 5) или (4, 3), то ИБП будет отключен. (Внимание: Этот порт не должен быть соединен с портом сети связи)
21 Гаврилов Леонид Николаевич Генеральный директор ЗАО «Темпесто» ЗАО «Темпесто» , г. Москва, Зеленоград, Савелкинский проезд, д.4, оф Тел: 8 (901) Тел/факс: 8(495) Сайт:
