1 Начало ООО СК АТС Станция оптимального управления системой регулирования котлоагрегата

2 Назначение ООО СК АТС Станция оптимального управления системой регулирования котлоагрегата САПТУР-СРК предназначена для совместной работы с автоматикой котлоагрегата и служит для автоматического управления электродвигателями дутьевого вентилятора, дымососа, питательного насоса.

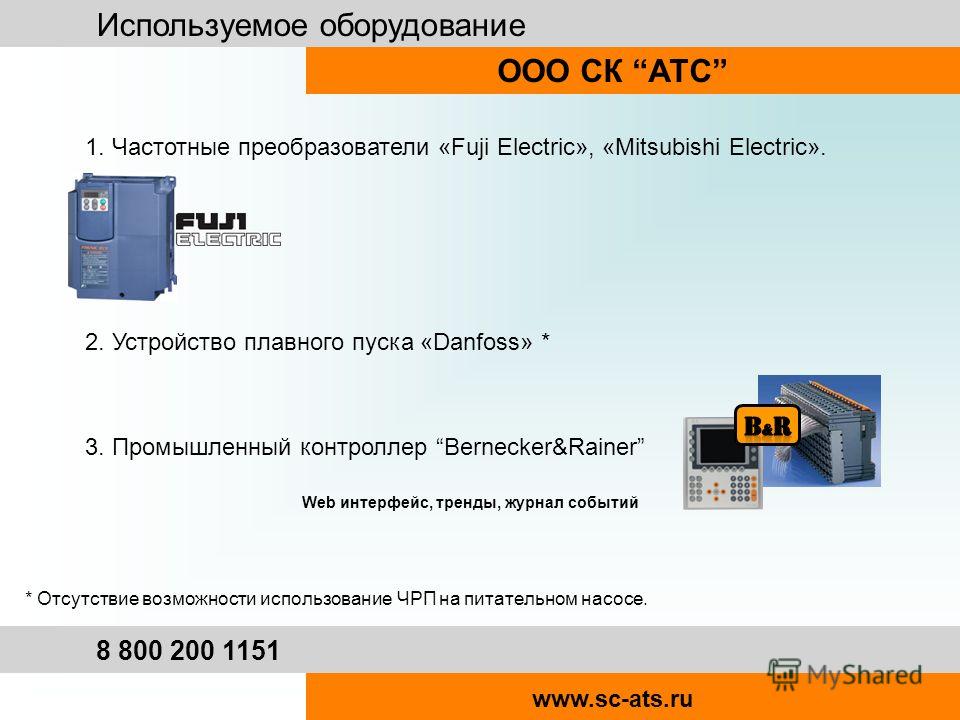

3 Используемое оборудование ООО СК АТС Частотные преобразователи «Fuji Electric», «Mitsubishi Electric». 2. Устройство плавного пуска «Danfoss» * * Отсутствие возможности использование ЧРП на питательном насосе. 3. Промышленный контроллер Bernecker&Rainer Web интерфейс, тренды, журнал событий

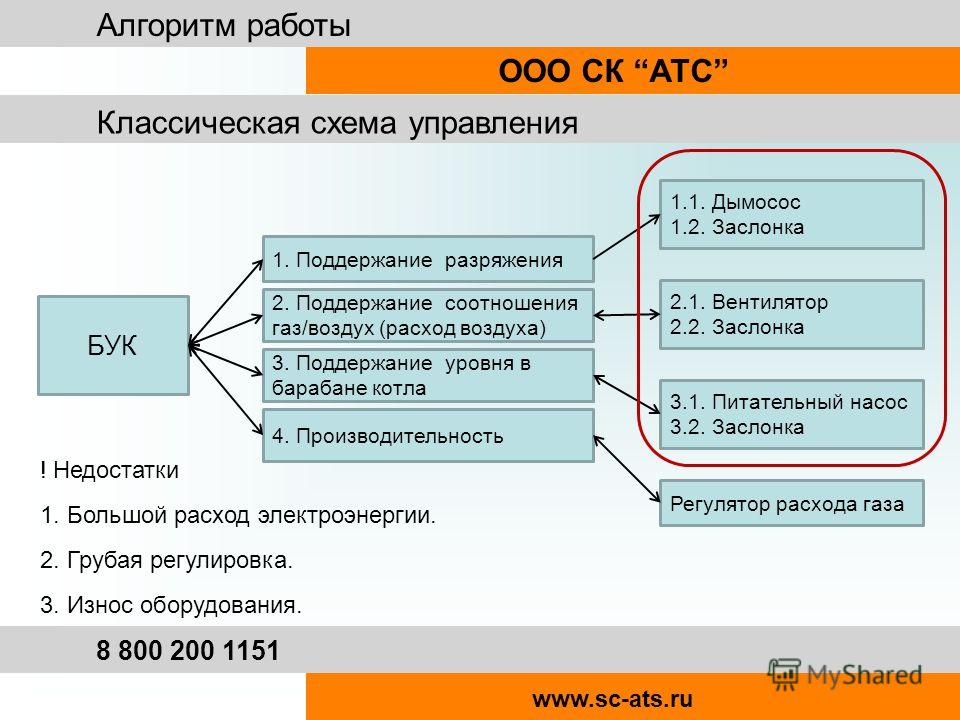

4 Алгоритм работы ООО СК АТС Классическая схема управления БУК 1. Поддержание разряжения 2. Поддержание соотношения газ/воздух (расход воздуха) 3. Поддержание уровня в барабане котла 4. Производительность 1.1. Дымосос 1.2. Заслонка Регулятор расхода газа 2.1. Вентилятор 2.2. Заслонка 3.1. Питательный насос 3.2. Заслонка ! Недостатки 1. Большой расход электроэнергии. 2. Грубая регулировка. 3. Износ оборудования.

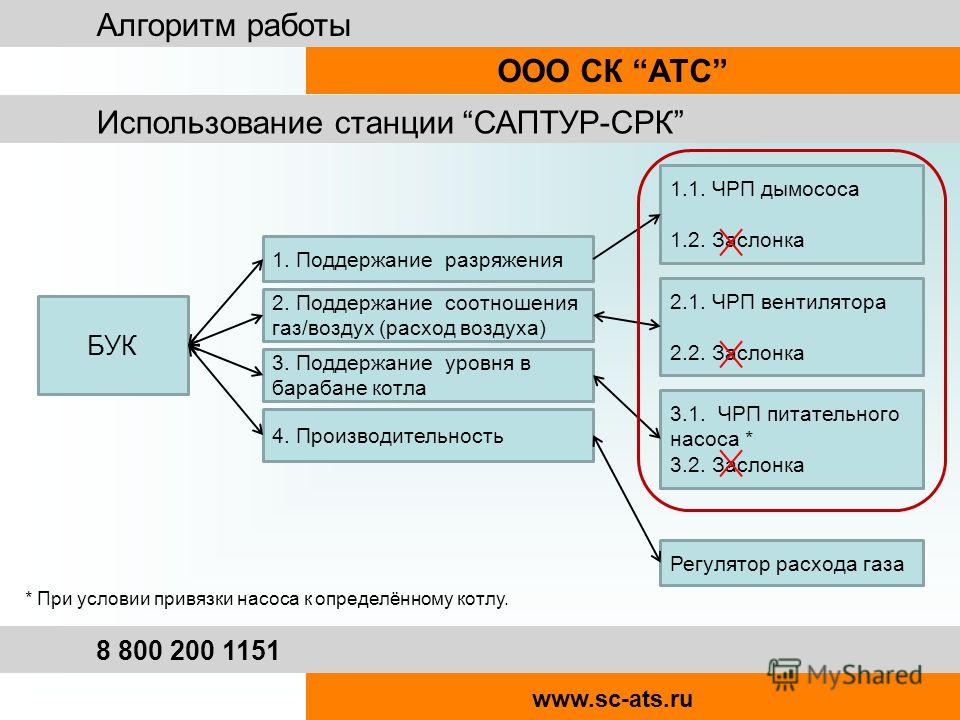

5 Алгоритм работы ООО СК АТС Использование станции САПТУР-СРК БУК 1. Поддержание разряжения 2. Поддержание соотношения газ/воздух (расход воздуха) 3. Поддержание уровня в барабане котла 4. Производительность 1.1. ЧРП дымососа 1.2. Заслонка Регулятор расхода газа 2.1. ЧРП вентилятора 2.2. Заслонка 3.1. ЧРП питательного насоса * 3.2. Заслонка * При условии привязки насоса к определённому котлу.

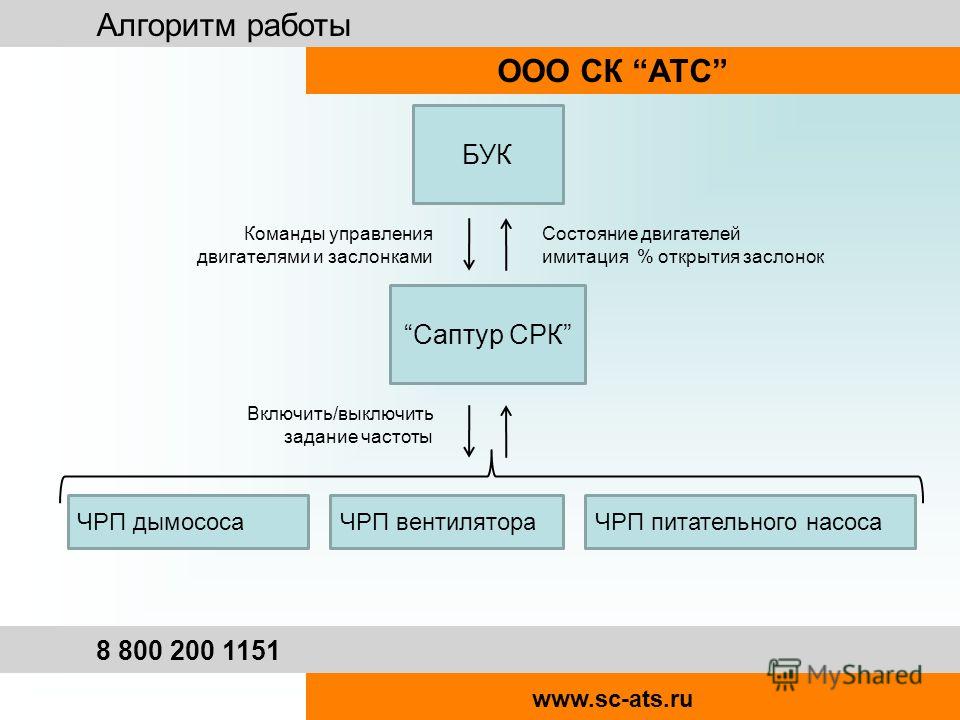

6 Алгоритм работы ООО СК АТС БУК Саптур СРК ЧРП дымососаЧРП вентилятораЧРП питательного насоса Команды управления двигателями и заслонками Состояние двигателей имитация % открытия заслонок Включить/выключить задание частоты

7 Экономическая эффективность ООО СК АТС Оборудование Тип, марка Производительность,Мощность, м3/часкВт 1 ДымососДН-12, ВентиляторВДН 11, Насос питательныйЦНСГ Оборудование СентябрьОктябрьНоябрьДекабрь В работе 1 Кот В работе 2 Кот 15 дней31 день30 дней31 день 1 Дымосос Расход воздуха Расход эл.энергии Вентилятор Расход воздуха Расход эл.энергии Насос питательный Расход воды60 Расход эл.энергии Замеры электроэнергии на одном котле в процессе эксплуатации (регулирование шибером). Итого расход электроэнергии в период с сентября по декабрь 2009 г. составил кВт..

8 Экономическая эффективность ООО СК АТС Оборудование Тип, марка Производительность,Мощность, м3/часкВт 1 ДымососДН-12, ВентиляторВДН 11, Насос питательныйЦНСГ Оборудование СентябрьОктябрьНоябрьДекабрь В работе 1 Кот В работе 2 Кот 15 дней31 день30 дней31 день 1 Дымосос Расход воздуха Расход эл.энергии Вентилятор Расход воздуха Расход эл.энергии Насос питательный Расход воды60 Расход эл.энергии Замеры электроэнергии на одном котле в процессе эксплуатации (Саптур СРК). Итого расход электроэнергии в период с сентября по декабрь 2009 г. составил кВт..

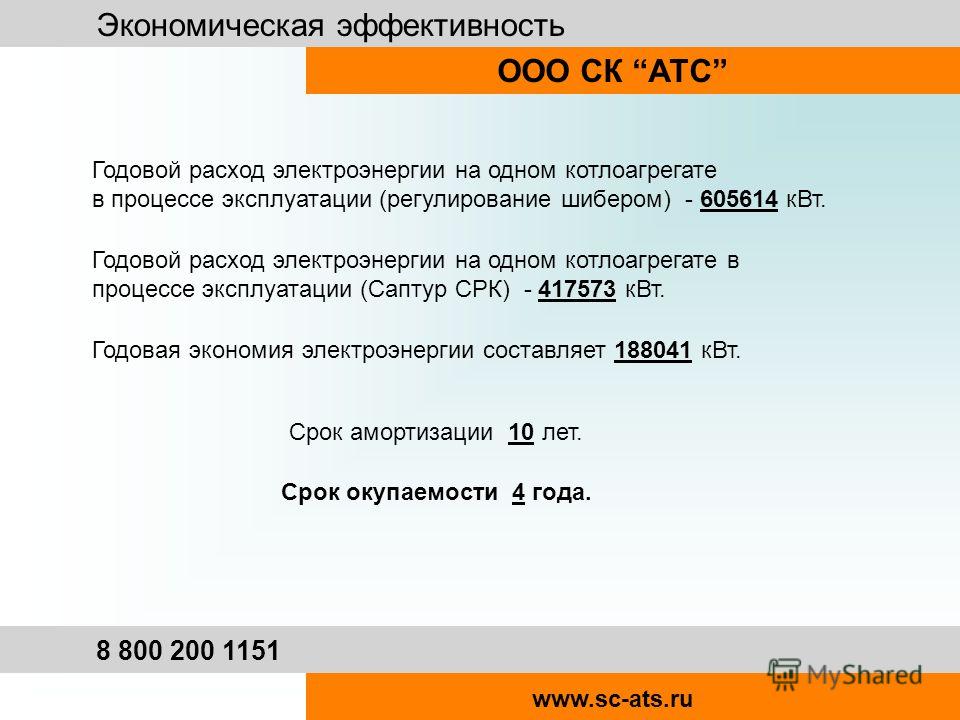

9 Экономическая эффективность ООО СК АТС Годовой расход электроэнергии на одном котлоагрегате в процессе эксплуатации (регулирование шибером) кВт. Годовой расход электроэнергии на одном котлоагрегате в процессе эксплуатации (Саптур СРК) кВт. Годовая экономия электроэнергии составляет кВт. Срок амортизации 10 лет. Срок окупаемости 4 года.

10 Простота внедрения ООО СК АТС Не требуется замена и перенастройка автоматики котла. 2. Не требуется повторная теплоналадка. 4. Монтаж и наладку могут осуществлять специалисты заказчика. 5. Монтаж и наладка занимает не более 5 дней. 3. Не требуется приобретение ПО АРМ оператора.
