2 Кодирование графической информации Сравнительная таблица видов графики Интерфейс растрового графического редактора Интерфейс векторного графического редактора

3 Растровая графика Графическая информация Аналоговая Дискретная Пространственная дискретизация

4 Растровая графикаВекторная графика 1. Изображение формируется (создается) из… Из точек различного цвета, которые образуют строки и столбцы Из базовых графических объектов (примитивов) 2. Основным элементом изображения является… Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет Графические примитивы – линия, окружность, прямоугольник… 3. Основные характеристики Разрешающая способность – количество точек как по горизонтали тик и по вертикали на единицу изображения Координаты опорных точек, формулы рисования объектов

5 Растровая графикаВекторная графика 4. Достоинства и недостатки + высокая точность передачи цветов и полутонов; - Чувствительность изображений к изменению размера; большой объем файла + сохранение качества изображения при изменении размеров; небольшой информационный объем файлов 5. Графические редакторы и их возможности Paint, Corel PhotoPaint, Adobe Photoshop, Adobe ImageReady, Corel Draw, Open Office Draw, Adobe Illustrator, Компас-График 6. Форматы графических файлов bmp, gif, jpeg, png, psd, tiff sxd, fmr, cdr, wmf, ai, cdw

6 Интерфейс растрового графического редактора Панель свойств выбранного инструмента Открытый файл изображения Открытые палитры Строка меню Панель инструментов

7 Панель инструментов растрового графического редактора ИнструментыОписание Инструмент «Перемещение»Перемещает объекты на слое Инструменты «выделения»Прямоугольное, эллиптическое, выделение в 1 пиксель, лассо, прямоугольное лассо, магнитное лассо, волшебная палочка Инструмент «рамка»Обрезка и поворот изображения Инструмент «кисть»Подобно действию кисти, содержит разнообразные настройки, позволяющие создавать имитацию мазка На панели инструментов представлены все инструменты, кнопки выбора цвета переднего и заднего плана. Стрелка, расположенная в правом нижнем углу пиктограммы с изображением инструмента, свидетельствует о наличии раскрывающейся панели, содержащей дополнительные инструменты. Инструмент выбирается щелчком по его пиктограмме. Выбранный инструмент подсвечен. Выбранный инструмент активен до тех пор, пока не выберете другой.

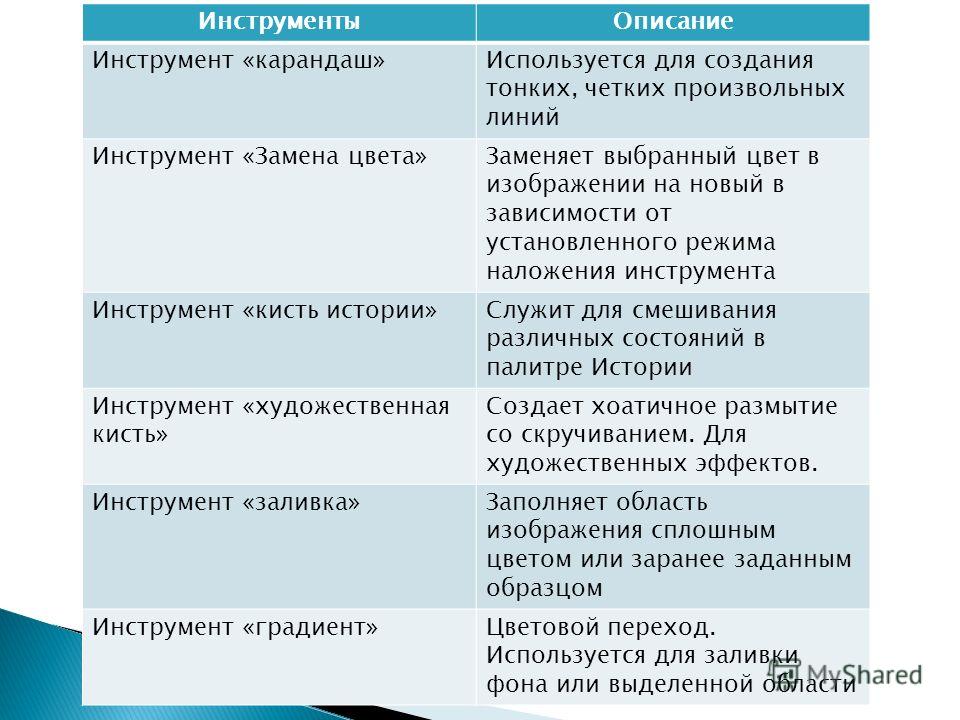

8 ИнструментыОписание Инструмент «карандаш»Используется для создания тонких, четких произвольных линий Инструмент «Замена цвета»Заменяет выбранный цвет в изображении на новый в зависимости от установленного режима наложения инструмента Инструмент «кисть истории»Служит для смешивания различных состояний в палитре Истории Инструмент «художественная кисть» Создает хоатичное размытие со скручиванием. Для художественных эффектов. Инструмент «заливка»Заполняет область изображения сплошным цветом или заранее заданным образцом Инструмент «градиент»Цветовой переход. Используется для заливки фона или выделенной области

9 ИнструментыОписание Инструменты группы ФормыДля создания формы надо выбрать третий слева режим для рисования! Инструмент «прямоугольник» Инструмент «скругленный прямоугольник» Инструмент «эллипс» Инструмент «полигон» Инструмент «линия» Инструмент «заказная форма» Три режима для рисования фигур 1.Слой фигура – образует новый слой 2.Контуры 3.Выполнить заливку пикселов – закрашивает фигуру

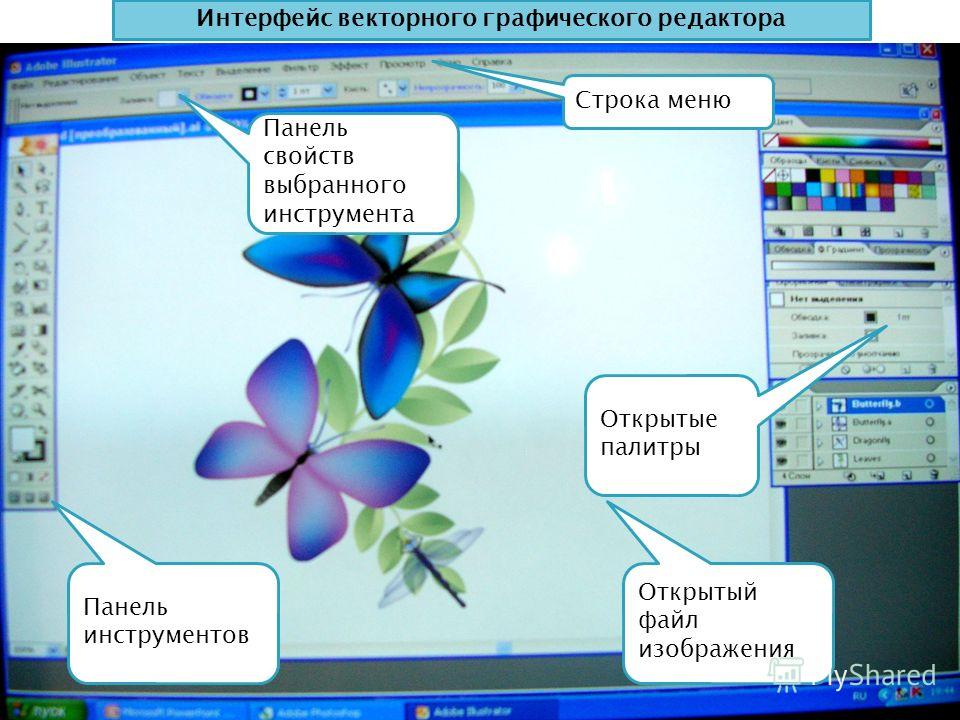

10 Интерфейс векторного графического редактора Панель инструментов Открытый файл изображения Панель свойств выбранного инструмента Строка меню Открытые палитры

11 Панель инструментов векторного графического редактора ИнструментыОписание Инструмент «выделение» Инструменты «прямое выделение» Инструмент «» Инструмент Инструмент «»
