«Настилание керамической плитки в разбежку с уширеными швами» «Настилание керамической плитки в разбежку с уширеными швами» - презентация

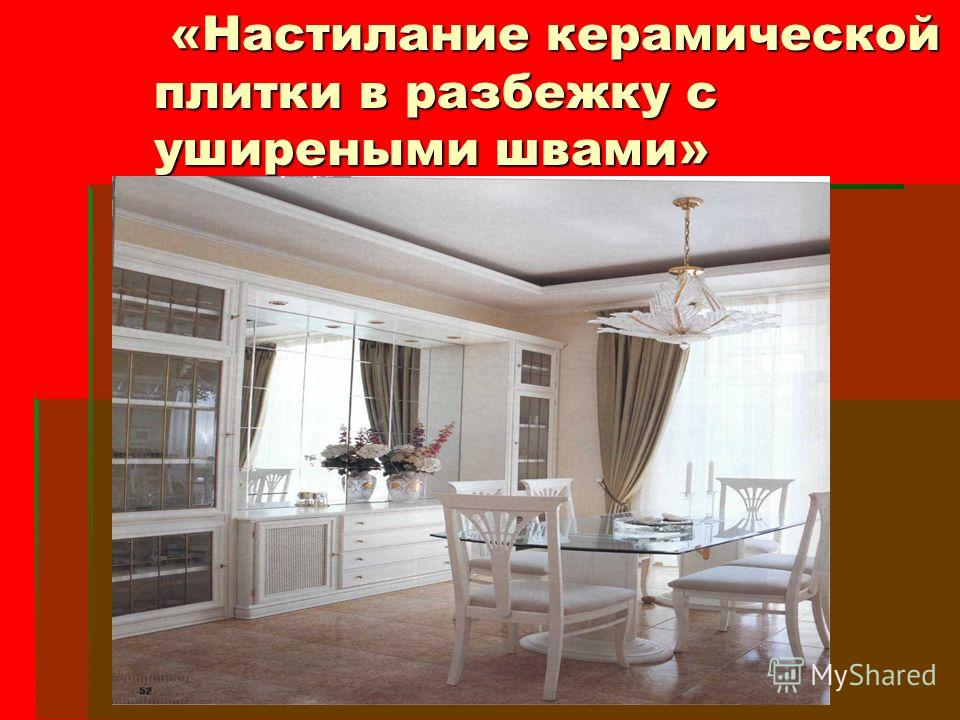

1 «Настилание керамической плитки в разбежку с уширеными швами» «Настилание керамической плитки в разбежку с уширеными швами»

2 Введение Отделка зданий – завершающий этап строительства. Отделка зданий – завершающий этап строительства. Значительный объём в отделочных работах занимают облицовочные. Они придают интерьерам здания законченный вид, а их конструктивным элементам – защитные, санитарно- гигиенические и декоративные качества.

3 Назначение Облицовка поверхностей плиткой предохраняет поверхности от увлажнения, механических повреждений, воздействия огня, химических веществ; обеспечивает поддержание требуемых норм чистоты и удобства уборки; придаёт поверхностям красивый внешний вид. Облицовка поверхностей плиткой предохраняет поверхности от увлажнения, механических повреждений, воздействия огня, химических веществ; обеспечивает поддержание требуемых норм чистоты и удобства уборки; придаёт поверхностям красивый внешний вид.

4 Цели урока Цели урока Научиться выполнять трудовые приемы по настилке горизонтальных поверхностей в разбежку со швами и с предварительной подготовкой. Научиться выполнять трудовые приемы по настилке горизонтальных поверхностей в разбежку со швами и с предварительной подготовкой. Познакомиться с применяемыми материалами и инструментами, необходимыми на определённом этапе технологического процесса. Познакомиться с применяемыми материалами и инструментами, необходимыми на определённом этапе технологического процесса.

5 1.Как проводится проверка помещения на геометричность? Как проводится проверка помещения на геометричность?Как проводится проверка помещения на геометричность? 2.Расскажите про основные дефекты, возникающие при настилке керамической плиткой? Расскажите про основные дефекты, возникающие при настилке керамической плиткой?Расскажите про основные дефекты, возникающие при настилке керамической плиткой? 3.Перечислите правила техники безопасности при настилке керамической плитке ? Перечислите правила техники безопасности при настилке керамической плитке Перечислите правила техники безопасности при настилке керамической плитке

6 Подготовка поверхности - Очистка, обезжиривание, устранение дефектов. - Очистка, обезжиривание, устранение дефектов. -Устройство гидроизоляции. -Устройство цементно- песчаной стяжки. -Придание основанию шероховатой поверхности. -Огрунтовка.

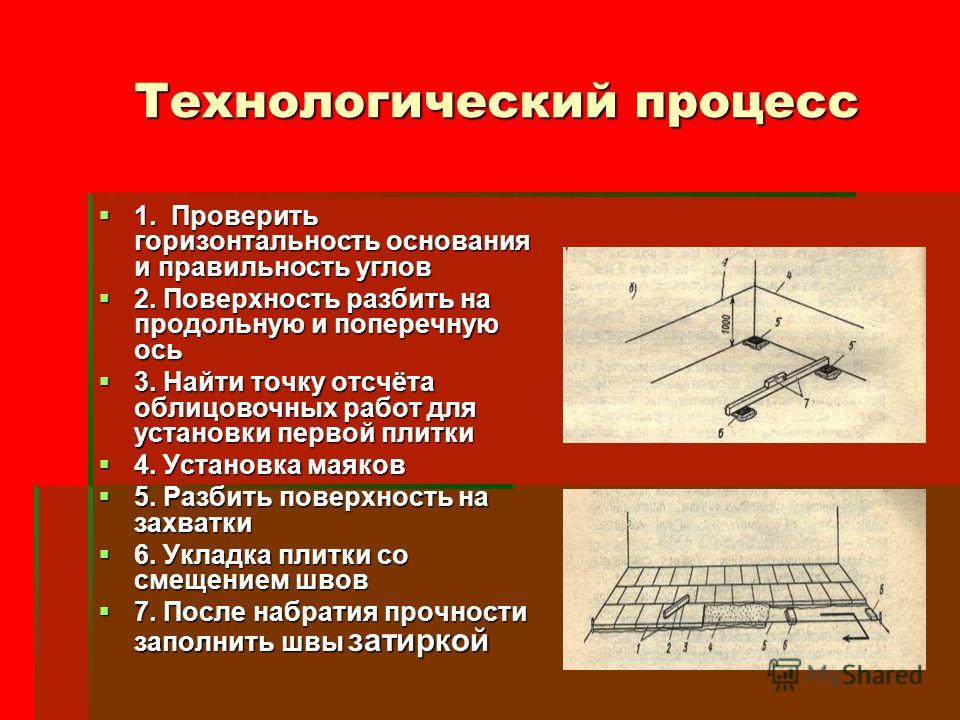

7 Технологический процесс 1. Проверить горизонтальность основания и правильность углов 1. Проверить горизонтальность основания и правильность углов 2. Поверхность разбить на продольную и поперечную ось 2. Поверхность разбить на продольную и поперечную ось 3. Найти точку отсчёта облицовочных работ для установки первой плитки 3. Найти точку отсчёта облицовочных работ для установки первой плитки 4. Установка маяков 4. Установка маяков 5. Разбить поверхность на захватки 5. Разбить поверхность на захватки 6. Укладка плитки со смещением швов 6. Укладка плитки со смещением швов 7. После набратия прочности заполнить швы затиркой 7. После набратия прочности заполнить швы затиркой

8 Возможные дефекты, причины их появления, способы их устранения Дефект Дефект Причина Причина Устранение Устранение Отслоение плиток от растворной прослойки -Утолщённая растворная прослойка - плохо очищена тыльная сторона плитки -- резкий нагрев облицованной поверхности - Удаление растворной прослойки -Очистка и укладка плитки Отслоение плитки вместе с растворной прослойкой -Не качественный раствор -Неравномерная осадка здания - Плитку очищают от раствора и заново укладывают на место, соблюдая технологию Сквозные трещины в облицованной поверхности -Неравномерная осадка здания - Удалить плитку с растворной прослойкой, облицевать заново Вспучивание всего облицовочного покрытия - Зыбкость облицованной поверхности - Придать основанию необходимую прочность, устройством цементной стяжки

9 Материалы

10 Инструменты, приспособления и оборудование Инструменты, приспособления и оборудование

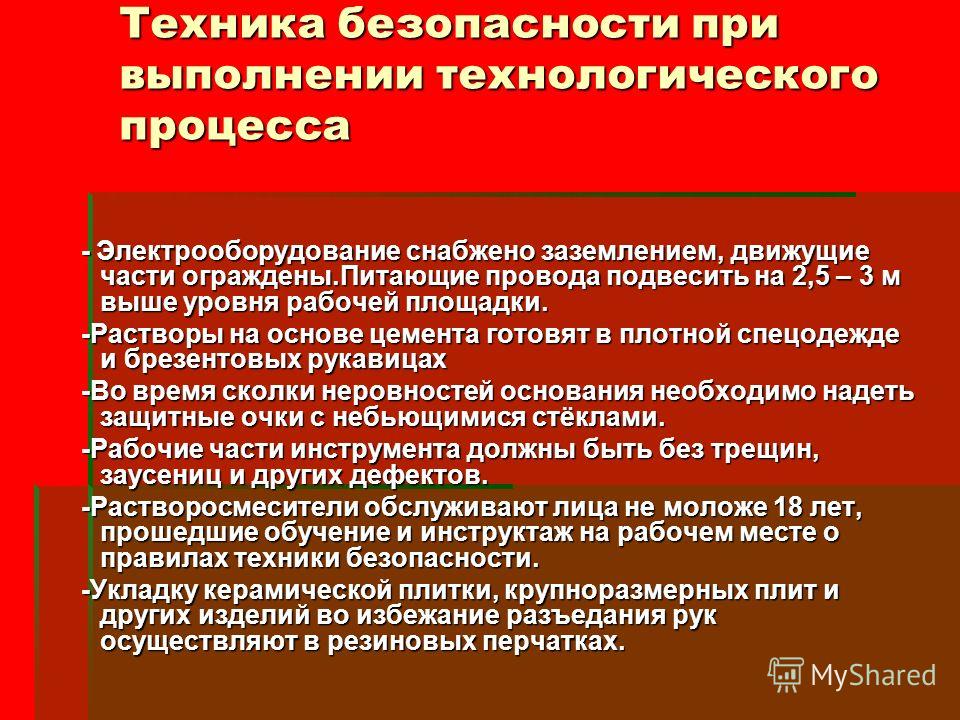

11 Техника безопасности при выполнении технологического процесса - Электрооборудование снабжено заземлением, движущие части ограждены.Питающие провода подвесить на 2,5 – 3 м выше уровня рабочей площадки. - Электрооборудование снабжено заземлением, движущие части ограждены.Питающие провода подвесить на 2,5 – 3 м выше уровня рабочей площадки. -Растворы на основе цемента готовят в плотной спецодежде и брезентовых рукавицах -Растворы на основе цемента готовят в плотной спецодежде и брезентовых рукавицах -Во время сколки неровностей основания необходимо надеть защитные очки с небьющимися стёклами. -Во время сколки неровностей основания необходимо надеть защитные очки с небьющимися стёклами. -Рабочие части инструмента должны быть без трещин, заусениц и других дефектов. -Рабочие части инструмента должны быть без трещин, заусениц и других дефектов. -Растворосмесители обслуживают лица не моложе 18 лет, прошедшие обучение и инструктаж на рабочем месте о правилах техники безопасности. -Растворосмесители обслуживают лица не моложе 18 лет, прошедшие обучение и инструктаж на рабочем месте о правилах техники безопасности. -Укладку керамической плитки, крупноразмерных плит и других изделий во избежание разъедания рук осуществляют в резиновых перчатках. -Укладку керамической плитки, крупноразмерных плит и других изделий во избежание разъедания рук осуществляют в резиновых перчатках.

12 -Работы с кислотой производят в резиновых перчатках и защитных очках. -Работы с кислотой производят в резиновых перчатках и защитных очках. -При использовании мастик, содержащих легковоспламеняющиеся растворители, запрещено пользоваться открытым огнем, включать электронагревательные приборы, поскольку концентрация их паров в помещении создает повышенную пожарную опасность. -При использовании мастик, содержащих легковоспламеняющиеся растворители, запрещено пользоваться открытым огнем, включать электронагревательные приборы, поскольку концентрация их паров в помещении создает повышенную пожарную опасность. -На основание и тыльную сторону плитки мастику наносят резиновыми, пластмассовыми и деревянными шпателями, исключающими образование искр. -На основание и тыльную сторону плитки мастику наносят резиновыми, пластмассовыми и деревянными шпателями, исключающими образование искр. -Электрооборудование растворосмесителей должно быть заземлено. -Электрооборудование растворосмесителей должно быть заземлено. -Выполняющие облицовочные работы обеспечиваются спецодеждой, спецобувью и другими средствами индивидуальной защиты. -Выполняющие облицовочные работы обеспечиваются спецодеждой, спецобувью и другими средствами индивидуальной защиты.

13 Спасибо за внимание!
