1 Цифровая дифференциально- фазная защита линий кВ ООО «НТЦ «Механотроника» Начальник отдела системотехники, ПИРОГОВ М. Г.

2 Исполнение основной защиты линии с применением шкафа ШОЗЛ-МТ-062 Стандартный шкаф 2000х800х600 Комплект А1 – терминал типа БМРЗ-ДФЗ: Дифференциально-фазная защита линий кВ; Резервная защита трансформаторов отпаек; Устройство резервирования отказа выключателей; Приёмопередатчик ПВЗУ, ПВЗУ-М, ПВЗУ-Е, ПВЗУ-К; ПВЗ-90М1; АВАНТ Р400; Клемные соединения, переключатели, цепе внешней сигнализации, указательные реле.

3 Принцип действия дифференциально- фазной защиты

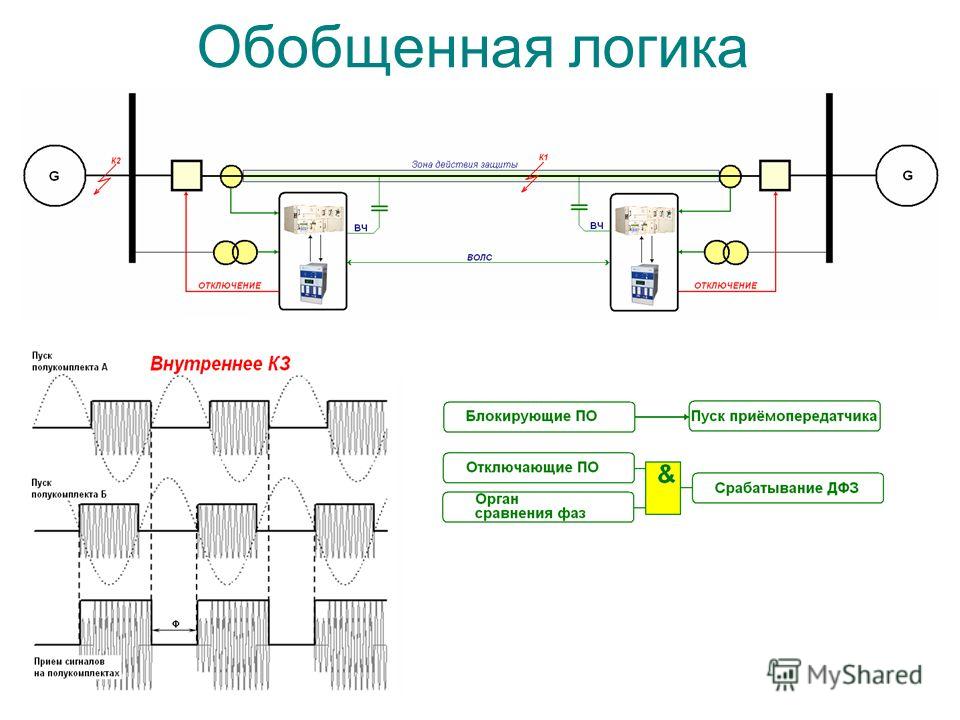

4 Обобщенная логика срабатывания ДФЗ

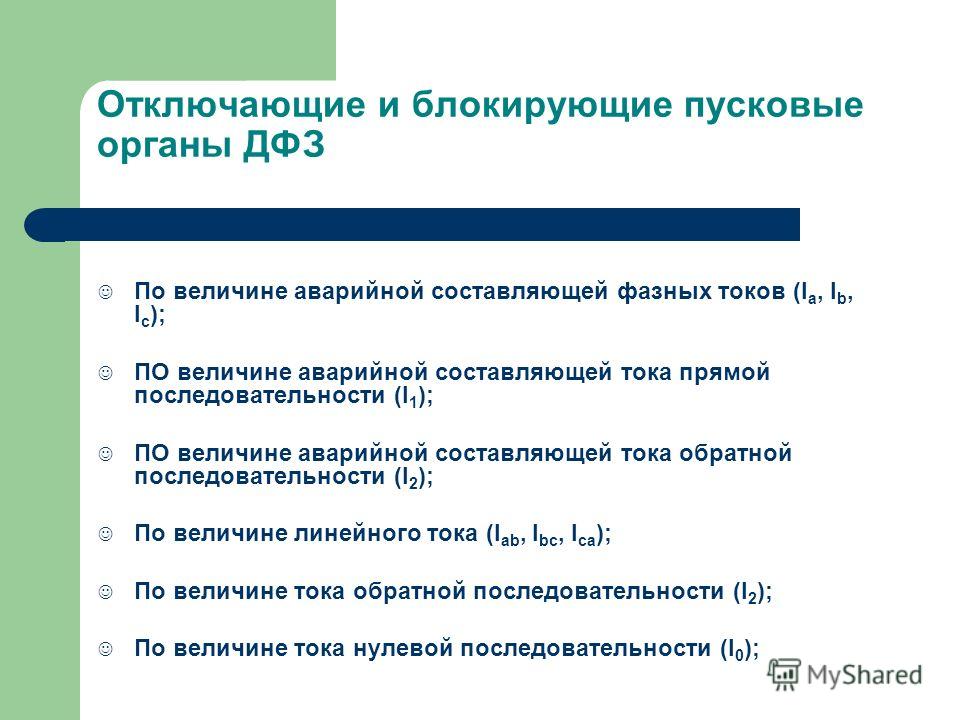

5 Отключающие и блокирующие пусковые органы ДФЗ По величине аварийной составляющей фазных токов (I a, I b, I c ); ПО величине аварийной составляющей тока прямой последовательности (I 1 ); ПО величине аварийной составляющей тока обратной последовательности (I 2 ); По величине линейного тока (I ab, I bc, I ca ); По величине тока обратной последовательности (I 2 ); По величине тока нулевой последовательности (I 0 );

6 Работа интегрального ОСФ

7

8

9 БЛАГОДАРЮ ЗА ВНИМАНИЕ! ООО «НТЦ «Механотроника» Начальник отдела системотехники, ПИРОГОВ М. Г.
