1 Передача информации по техническим каналам связи
2 Каналы связи кабельные оптоволоконные радиоканалы
3 Кабели на основе витых пар Кабель на основе витых пар представляет собой несколько пар скрученных попарно изолированных медных проводов в единой диэлектрической (пластиковой) оболочке. Он довольно гибкий и удобный для прокладки.

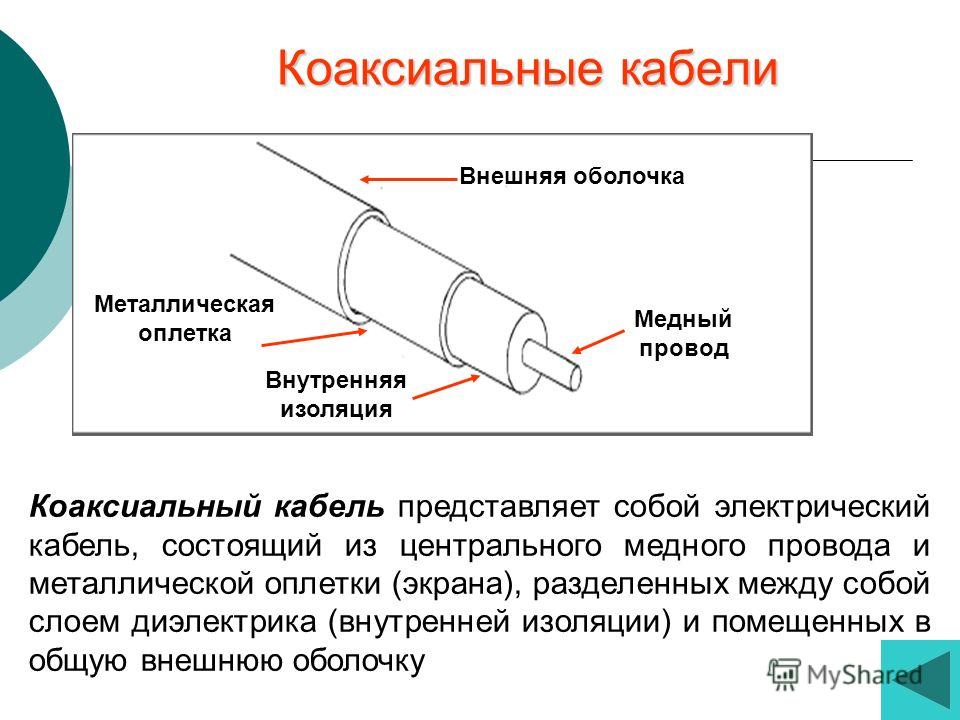

4 Коаксиальные кабели Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального медного провода и металлической оплетки (экрана), разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку Внешняя оболочка Металлическая оплетка Внутренняя изоляция Медный провод
5 Оптоволоконные кабели Оптоволоконный (он же волоконно-оптический) кабель – информация по нему передается не электрическим сигналом, а световым. Стеклянная оболочка Центральное волокно Внешняя ПВХ-оболочка
6 Характеристики каналов связи Пропускная способность – это объем данных, передаваемых модемом в единицу времени. Помехоустойчивость задает параметр уровня искажения передаваемой информации.
7 Каналы связи СимплексныеДуплексные Информация передается в одном направлении Информация передается в двух направлениях, причем одновременно могут передаваться несколько сообщений
8 Передача информации Источник информации Кодирующее устройство Канал связи Декодирующее устройство Приемник информации Шум Защита от шума Схема Шеннона
9 Шум и защита от шума Шум – это разного рода помехи, искажающие передаваемый сигнал и приводящие к потери информации.
10 Помехи собственные помехи взаимные помехи внешние помехи
