Моделирование на ЭВМ системы восстановления несущей для сигнала ФМ-2 Работу выполнил студент группы ЭР-15-07 Устинов С.М. Московский Энергетический Институт. - презентация

1 Моделирование на ЭВМ системы восстановления несущей для сигнала ФМ-2 Работу выполнил студент группы ЭР Устинов С.М. Московский Энергетический Институт (Технический Университет) Москва, 2011

2 Схема демодулятора для сигнала ФМ-М В схеме используется аналоговая ФАП. 1

3 Схема, в которой используется дискретная ФАП 2

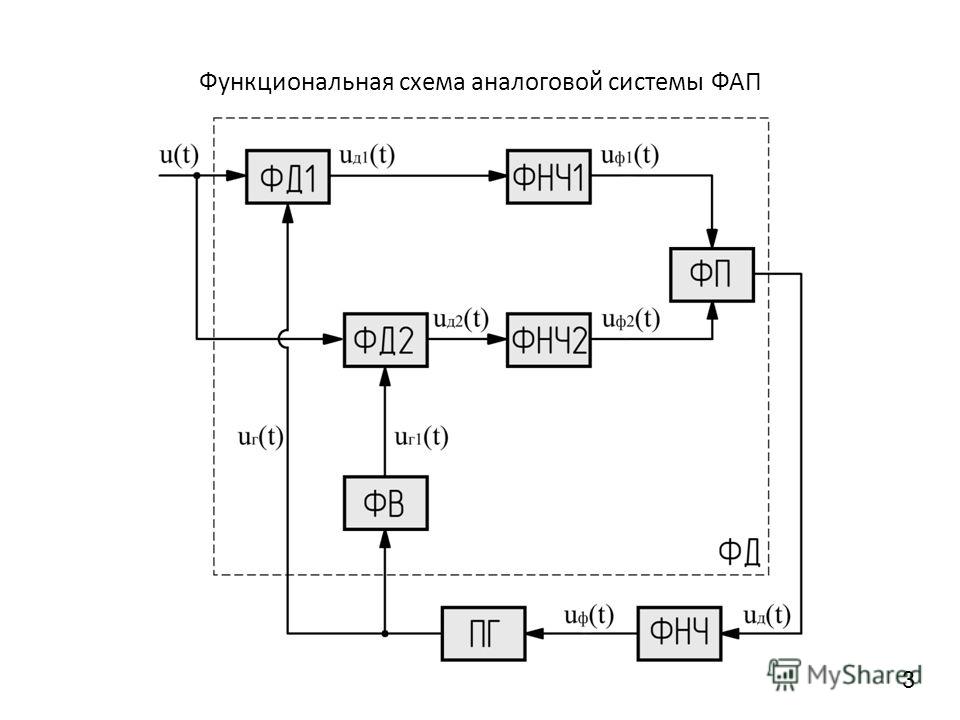

4 Функциональная схема аналоговой системы ФАП 3

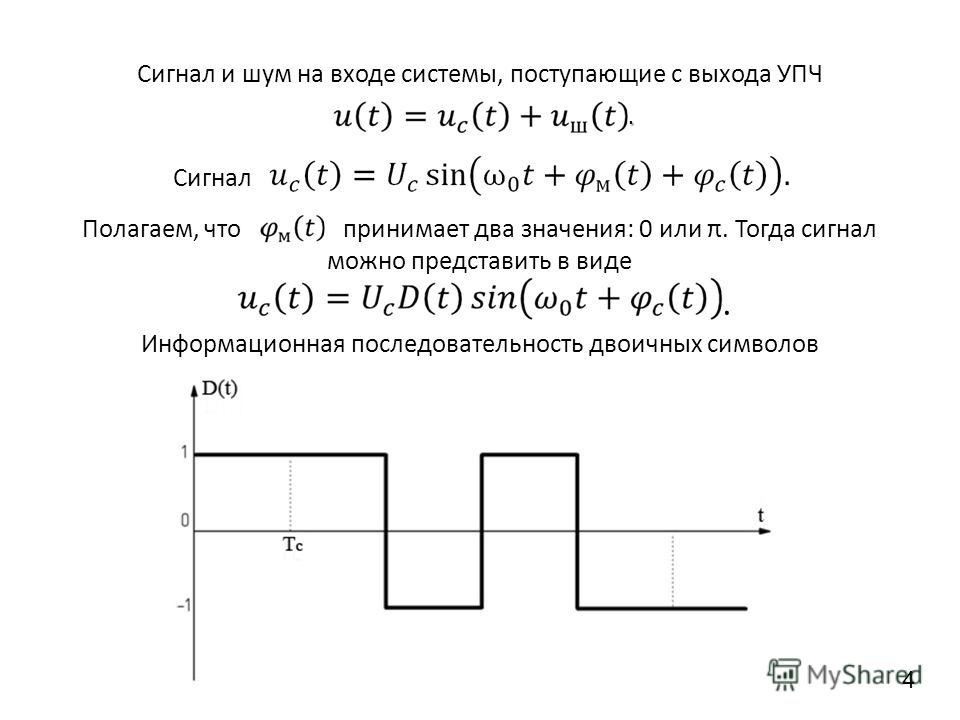

5 Сигнал и шум на входе системы, поступающие с выхода УПЧ Полагаем, что принимает два значения: 0 или π. Тогда сигнал можно представить в виде Информационная последовательность двоичных символов. Сигнал. 4

6 0 5

7 Структурная схема аналоговой системы ФАП 6

8 Линеаризованная схема системы ФАП Общий коэффициент усиления. 7

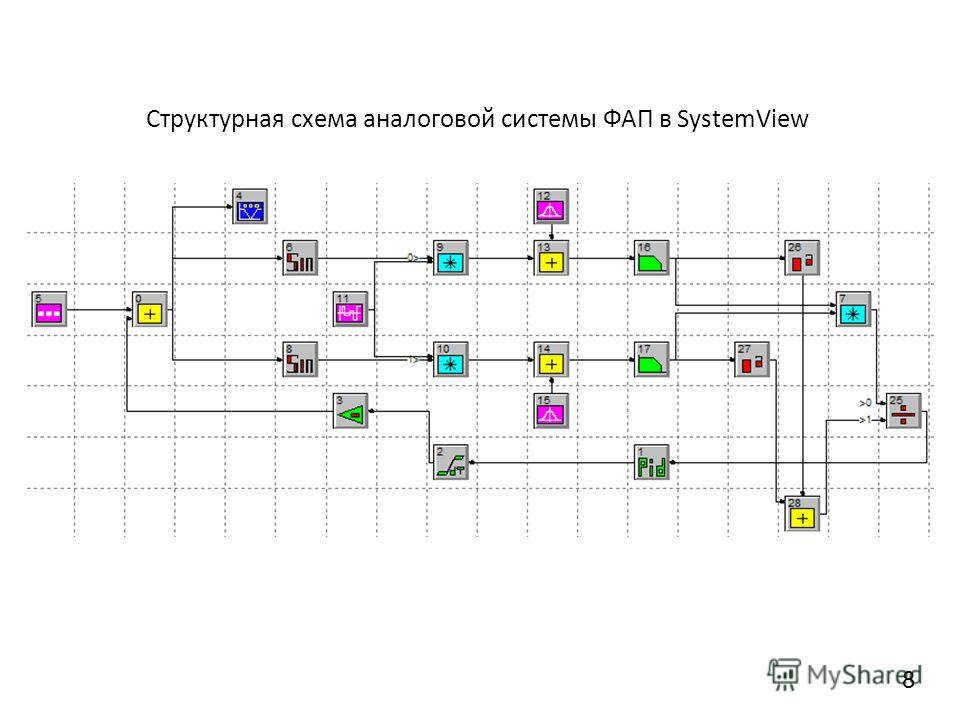

9 Структурная схема аналоговой системы ФАП в SystemView 8

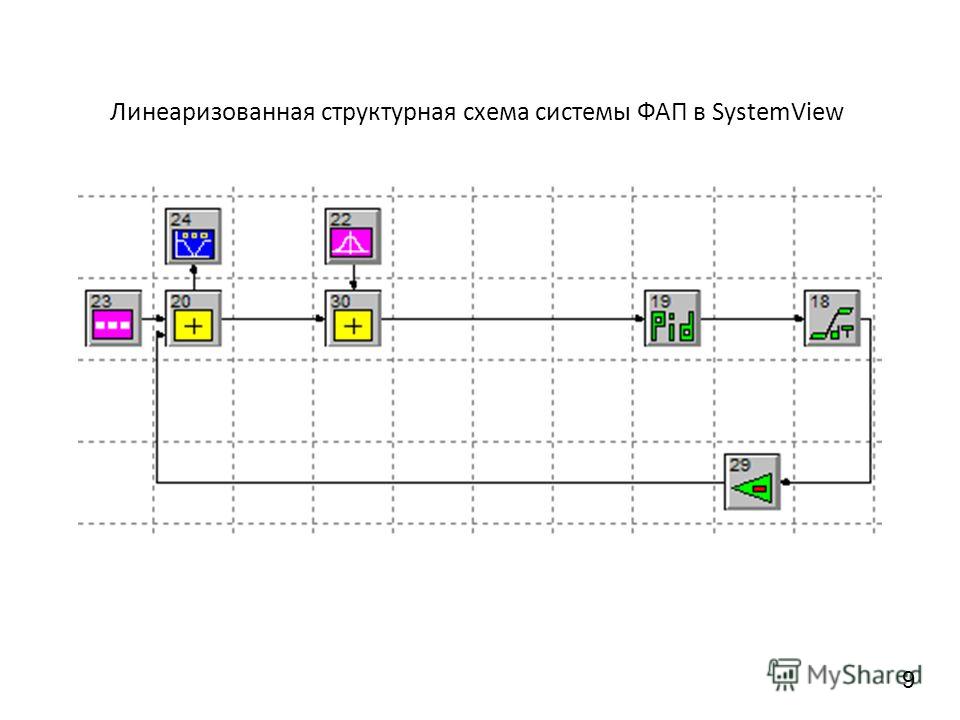

10 Линеаризованная структурная схема системы ФАП в SystemView 9

11 Ошибка слежения при воздействии. 10

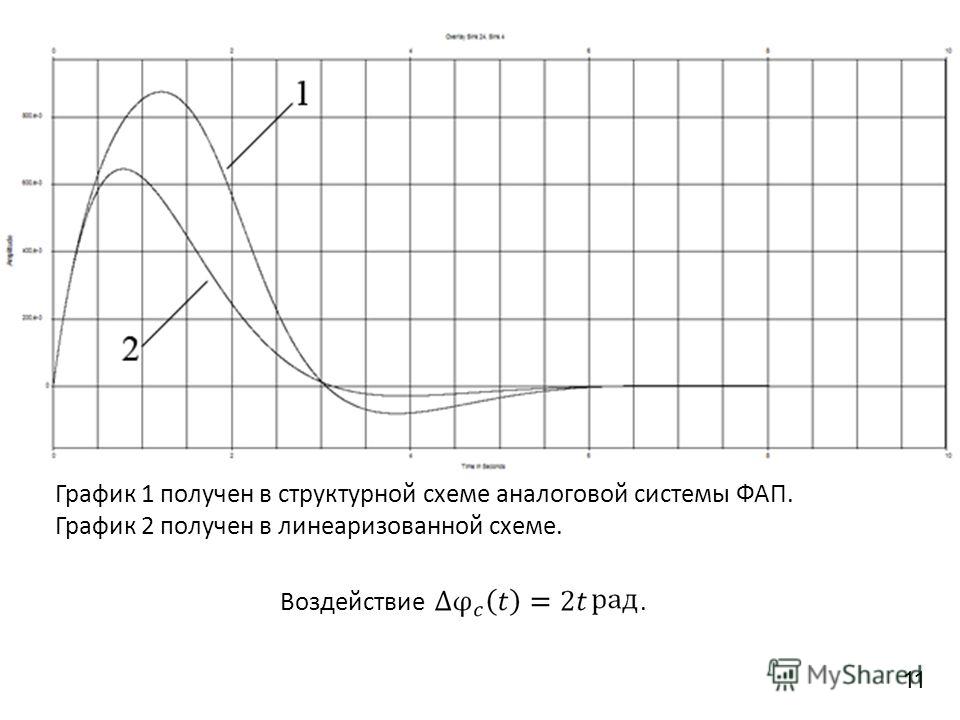

12 График 1 получен в структурной схеме аналоговой системы ФАП. График 2 получен в линеаризованной схеме. Воздействие. 11

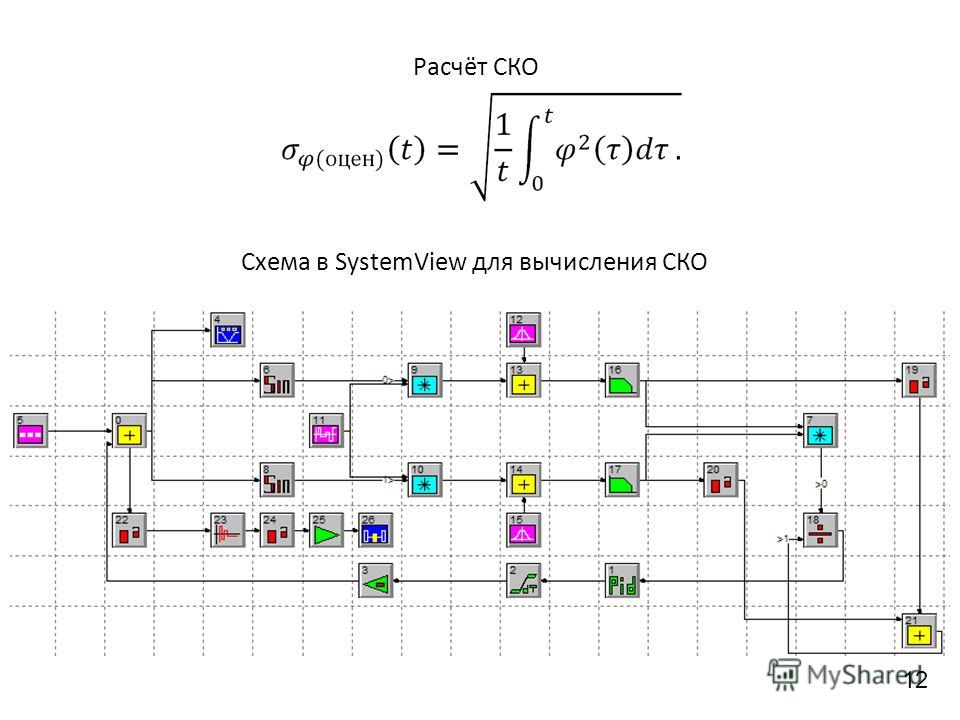

13 Расчёт СКО Схема в SystemView для вычисления СКО 12

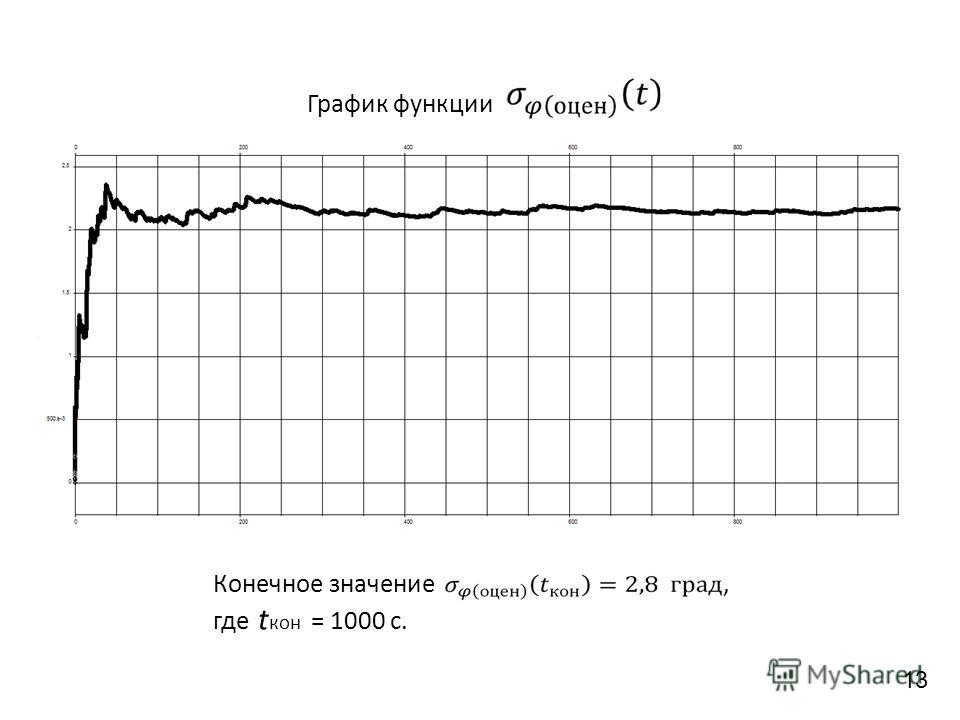

14 Конечное значение, где t кон = 1000 c. График функции 13

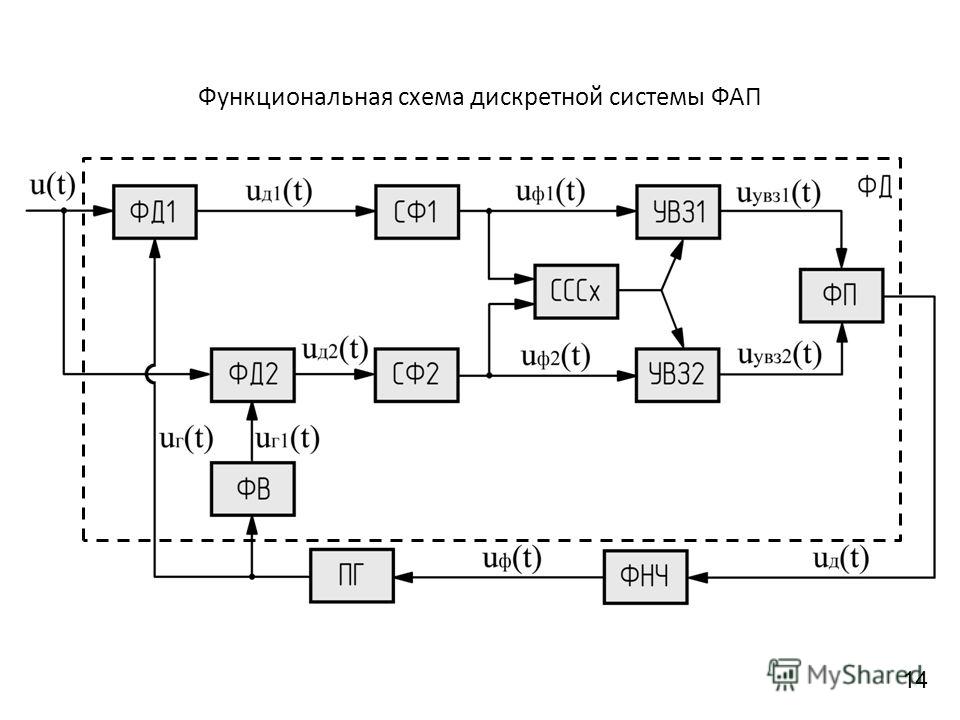

15 Функциональная схема дискретной системы ФАП 14

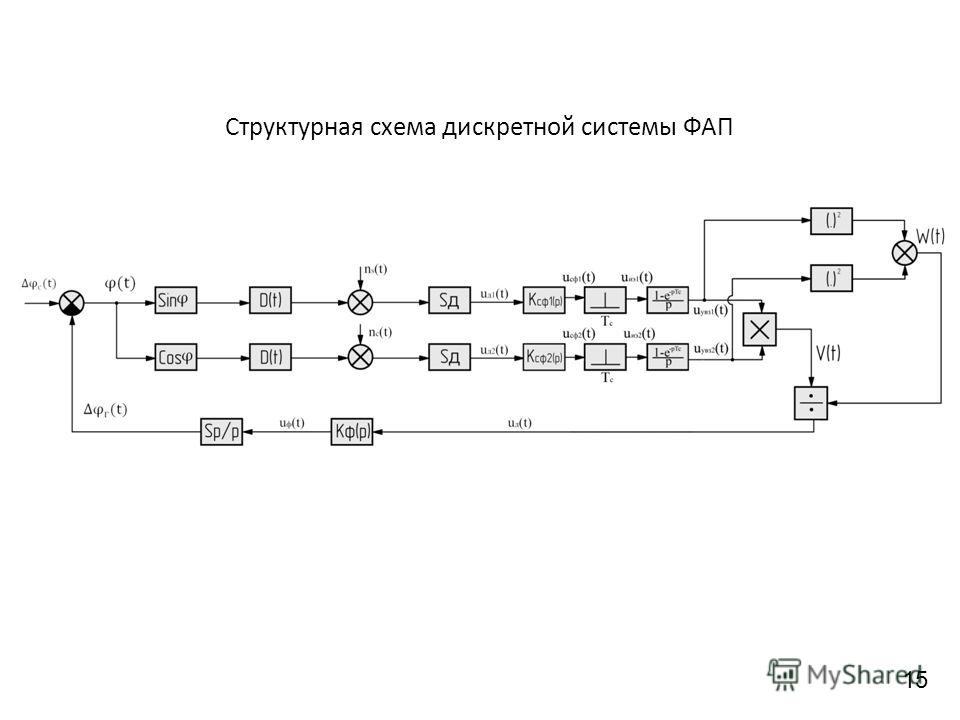

16 Структурная схема дискретной системы ФАП 15

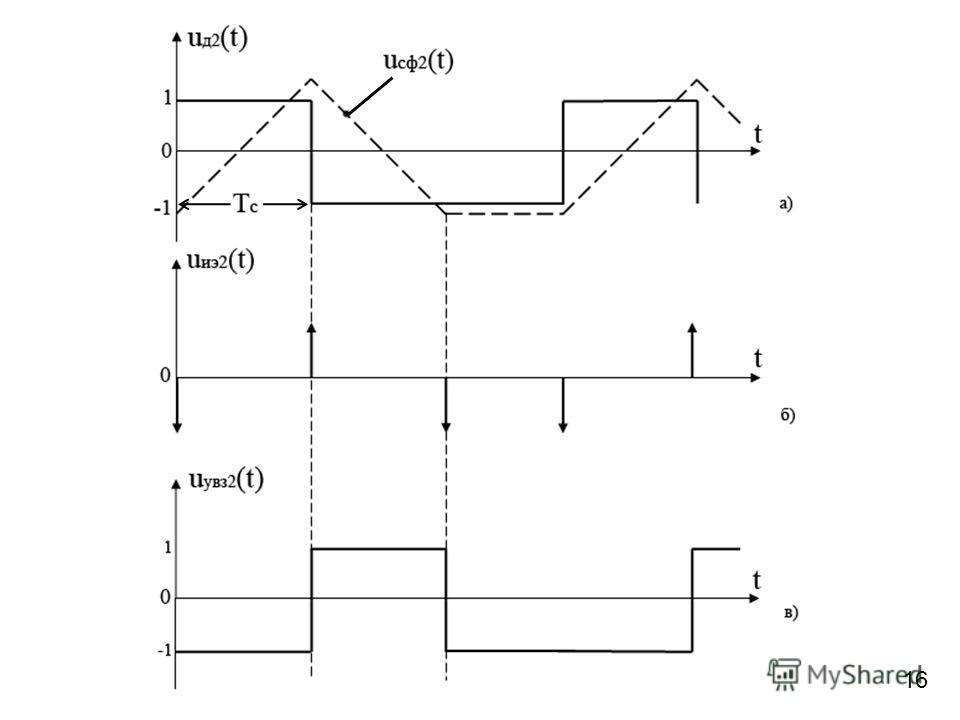

17 16

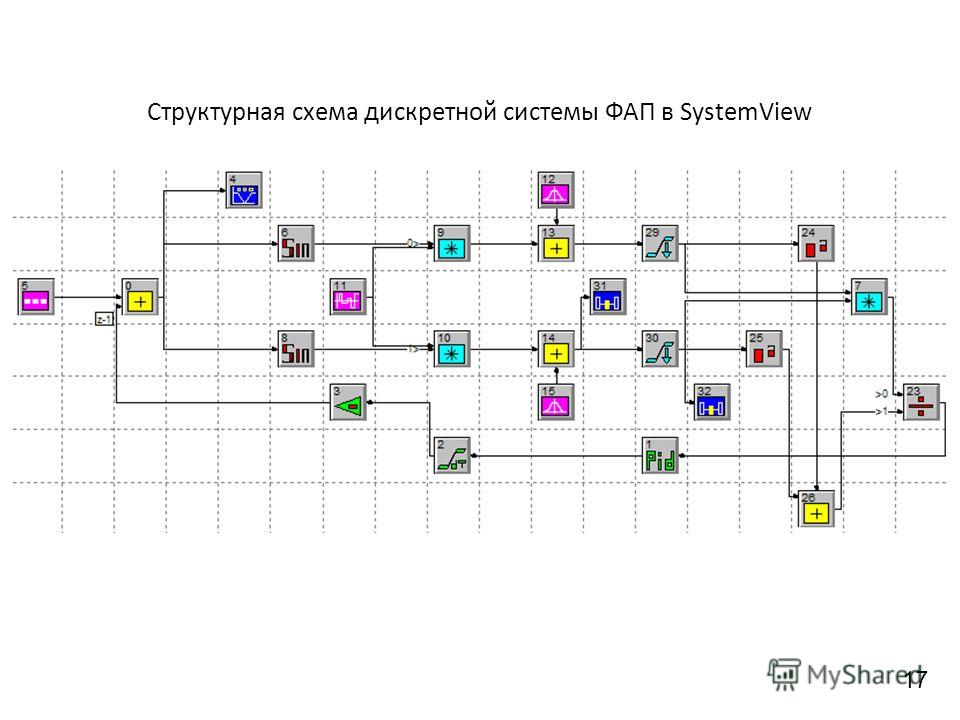

18 Структурная схема дискретной системы ФАП в SystemView 17

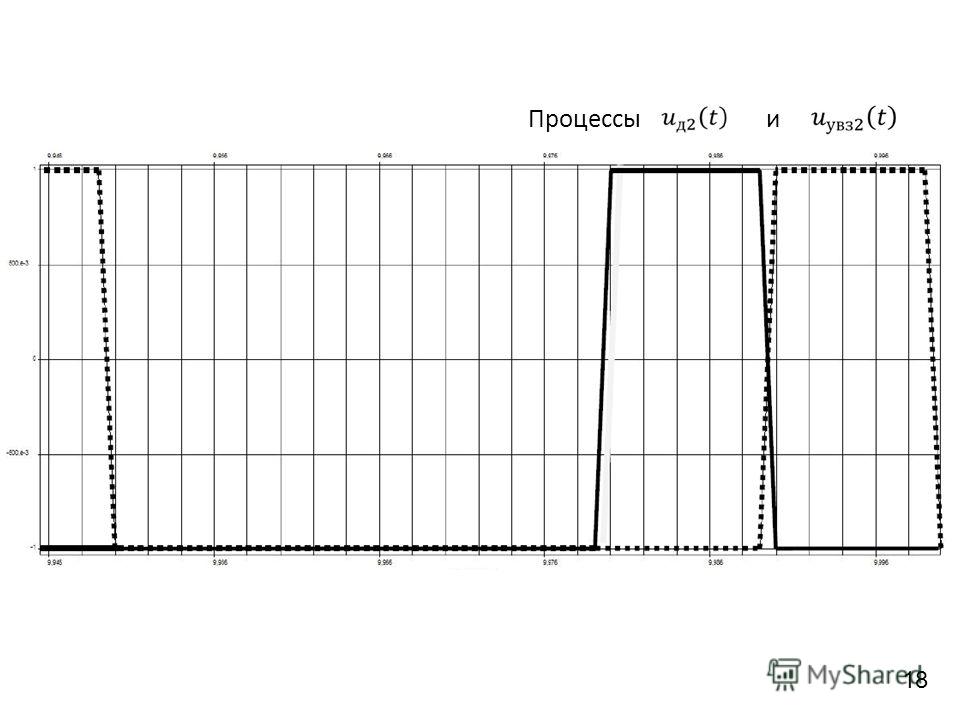

19 Процессы и 18

20 Конечное значение. Схема в SystemView для вычисления СКО 19

21 Сформулируем выводы по работе: Выбрана схема демодулятора сигнала ФМ-М, содержащая в своем составе систему ФАП. Схема конкретизирована для сигнала ФМ-2. Составлена полная структурная схема системы аналоговой ФАП. Составлена линеаризованная структурная схема системы аналоговой ФАП. Выполнен анализ линеаризованной схемы ФАП и выбраны ее параметры. Освоено моделирование в среде SystemView и выполнено моделирование как линеаризованной схемы аналоговой ФАП, так и полной структурной схемы. Графики переходных процессов в нелинеаризованной системе ФАП совпадают с графиками переходных процессов в линеаризованной системе, если ошибка слежения мала. Если ошибка слежения велика, то графики отличаются из-за влияния нелинейной дискриминационной характеристики. Рассчитано на ЭВМ СКО ошибки слежения, вызванное шумом. Составлена структурная схема системы дискретной ФАП. Выполнено моделирование на ЭВМ и получены графики переходных процессов, которые близки к процессам в ФАП с фильтрами Баттерворта. Показано, что при замене фильтров Баттерворта (в схеме аналоговой ФАП) на согласованные фильтры (в схеме дискретной ФАП) СКО ошибки слежения уменьшается. 20
