Тепловые двигатели. Паровая турбина. Презентация I группы 10 А класса. - презентация

1

2 Тепловые двигатели. Паровая турбина. Презентация I группы 10 А класса

3 История создания!

4 Архимед. Придумал выталкивать паром ядро из ствола медной пушки. Придумал выталкивать паром ядро из ствола медной пушки.

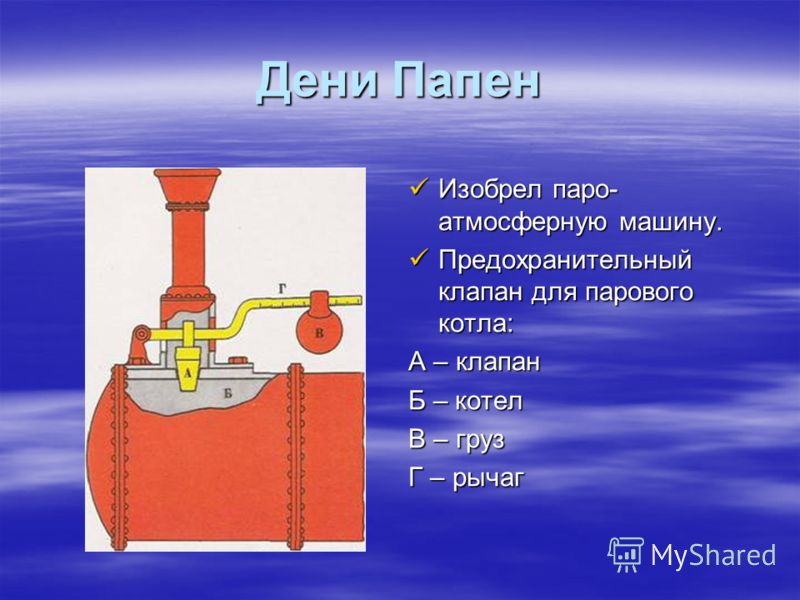

5 Дени Папен Изобрел паро- атмосферную машину. Изобрел паро- атмосферную машину. Предохранительный клапан для парового котла: Предохранительный клапан для парового котла: А – клапан Б – котел В – груз Г – рычаг

6 Томас Ньюкомен Построил паровой насос для откачки воды из шахт Построил паровой насос для откачки воды из шахт

7 Гамфри Поттер Усовершенствовал машину Ньюкомена, так что она научилась сама себя обслуживать(!). Усовершенствовал машину Ньюкомена, так что она научилась сама себя обслуживать(!).

8 Иван Ползунов. Придумал машину, которая могла непрерывно работать. (двухтактный двигатель) Придумал машину, которая могла непрерывно работать. (двухтактный двигатель) Построил «огненную машину». Построил «огненную машину».

9 Джеймс Уатт. Изготовил первую в мире универсальную паровую машину. Изготовил первую в мире универсальную паровую машину.

10 Универсальная машина Уатта Предложил специальное парораспределитель ное устройство – золотник. Предложил специальное парораспределитель ное устройство – золотник. Движение машины было вращательным. Движение машины было вращательным. Придумал регулятор подачи пара. Придумал регулятор подачи пара.

11

12 Паровая турбина. Первым был Герон Александрийский, который придумал прибор в виде шара с двумя выходящими из него кривыми трубками. Первым был Герон Александрийский, который придумал прибор в виде шара с двумя выходящими из него кривыми трубками.

13 Принцип действия!

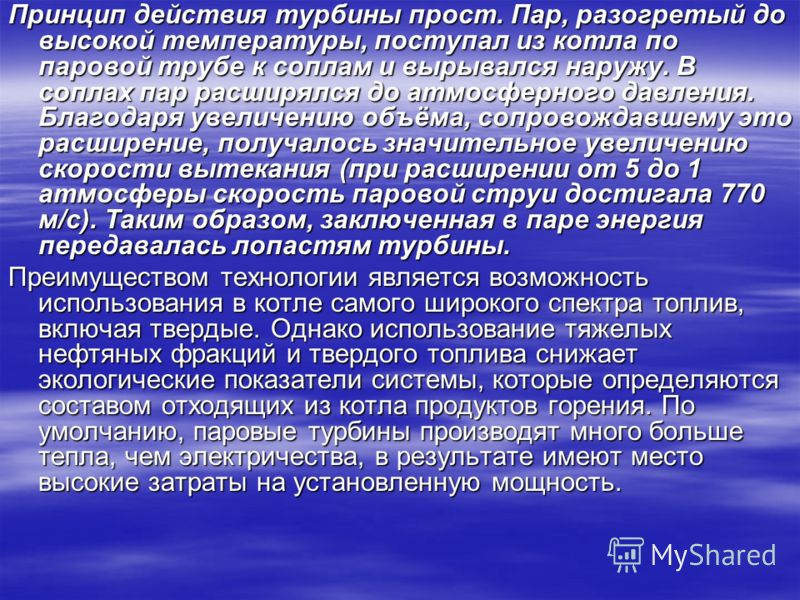

14 Принцип действия турбины прост. Пар, разогретый до высокой температуры, поступал из котла по паровой трубе к соплам и вырывался наружу. В соплах пар расширялся до атмосферного давления. Благодаря увеличению объёма, сопровождавшему это расширение, получалось значительное увеличению скорости вытекания (при расширении от 5 до 1 атмосферы скорость паровой струи достигала 770 м/с). Таким образом, заключенная в паре энергия передавалась лопастям турбины. Преимуществом технологии является возможность использования в котле самого широкого спектра топлив, включая твердые. Однако использование тяжелых нефтяных фракций и твердого топлива снижает экологические показатели системы, которые определяются составом отходящих из котла продуктов горения. По умолчанию, паровые турбины производят много больше тепла, чем электричества, в результате имеют место высокие затраты на установленную мощность.

15

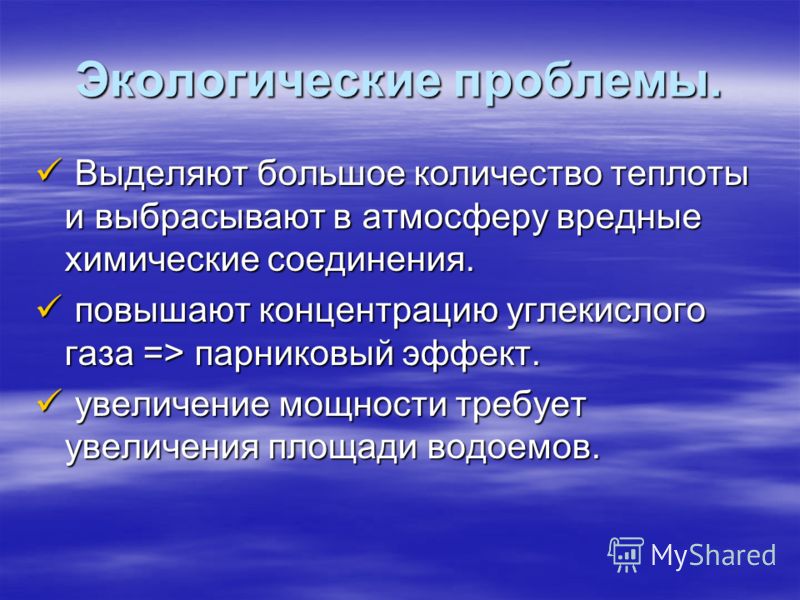

16 Экологические проблемы. Выделяют большое количество теплоты и выбрасывают в атмосферу вредные химические соединения. Выделяют большое количество теплоты и выбрасывают в атмосферу вредные химические соединения. повышают концентрацию углекислого газа => парниковый эффект. повышают концентрацию углекислого газа => парниковый эффект. увеличение мощности требует увеличения площади водоемов. увеличение мощности требует увеличения площади водоемов.

17 Как решить проблему. Необходимо повышать эффективность сооружений. Необходимо повышать эффективность сооружений. Добиваться полного сгорания топлива. Добиваться полного сгорания топлива. Увеличить эффективность использования энергии, экономичное её расходование. Увеличить эффективность использования энергии, экономичное её расходование. Использовать замкнутый цикл водоснабжения. Использовать замкнутый цикл водоснабжения.

18 Решение выше перечисленных проблем жизненно важно для человека !!!

19 Паровые машины и паровые турбины применялись и применяются и по сей день.

20

21

22

23

24
