Центробежные насосы. Перемещение жидкости происходит за счет центробежной силы, возникающей при вращении рабочего колеса с лопатками, заключенными в спиралеобразный. - презентация

1 Центробежные насосы

2 Перемещение жидкости происходит за счет центробежной силы, возникающей при вращении рабочего колеса с лопатками, заключенными в спиралеобразный корпус

3 1 – спиральный корпус; 2 – рабочее колесо; 3 – лопатки; 4 – вал; 5 – всасывающий трубопровод; 6 – приемный клапан; 7 – сетка; 8 – водозаборный колодец; 9 – нагнетательный трубопровод.

4 Основные характеристики насоса Характеристики насосов строят экспериментально при постоянной частоте вращения привода. Испытания насосов большой производительности затруднительно, используют теорию подобия.

5 Теория подобия Геометрическое подобие (пропорциональность размеров): Кинематическое подобие (пропорциональность скоростей в сходственных точках):

6 Теория подобия Равенство углов постановки лопаток на входе и выходе из рабочего колеса, равенство к.п.д. натуры и модели: Формулы пропорциональности:

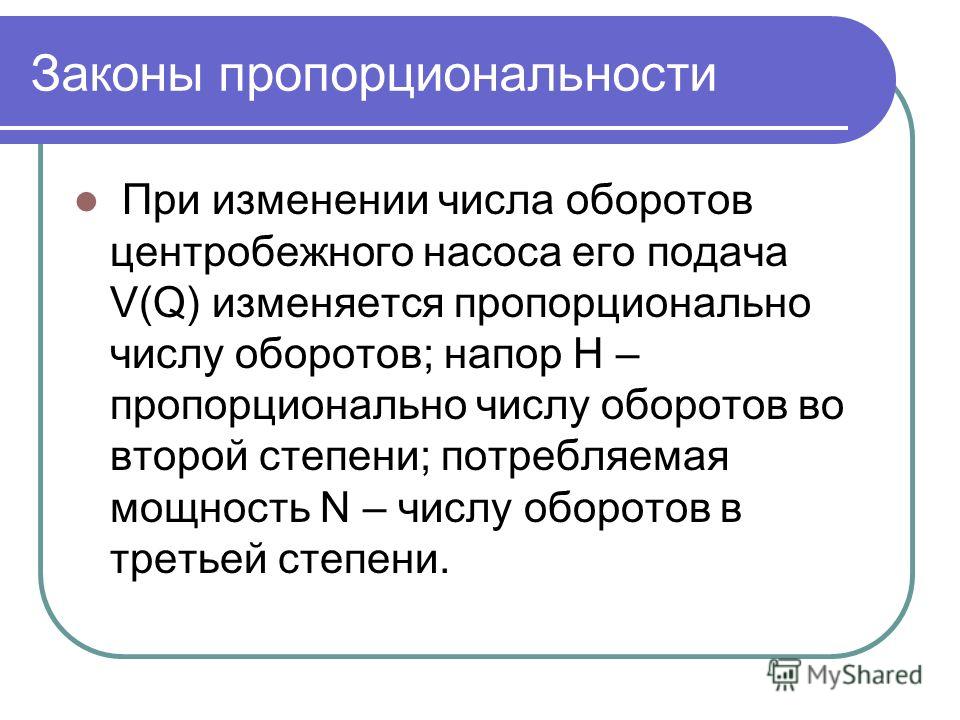

7 Законы пропорциональности При изменении числа оборотов центробежного насоса его подача V(Q) изменяется пропорционально числу оборотов; напор H – пропорционально числу оборотов во второй степени; потребляемая мощность N – числу оборотов в третьей степени.

8 Законы пропорциональности Соблюдаются при изменении числа оборотов колеса не более чем в два раза. Универсальные характеристики насоса позволяют установить наиболее благоприятные режимы работы насоса

9 Сеть и рабочая точка Трубопроводы и аппараты, обладающие определенными гидравлическими сопротивлениями, в которые насосы подают жидкость, сообщив ей дополнительную энергию, -сеть. Рабочая точка – режим работы насоса с определенной сетью, при котором насос работает устойчиво, обеспечивая рабочий напор и подачу.

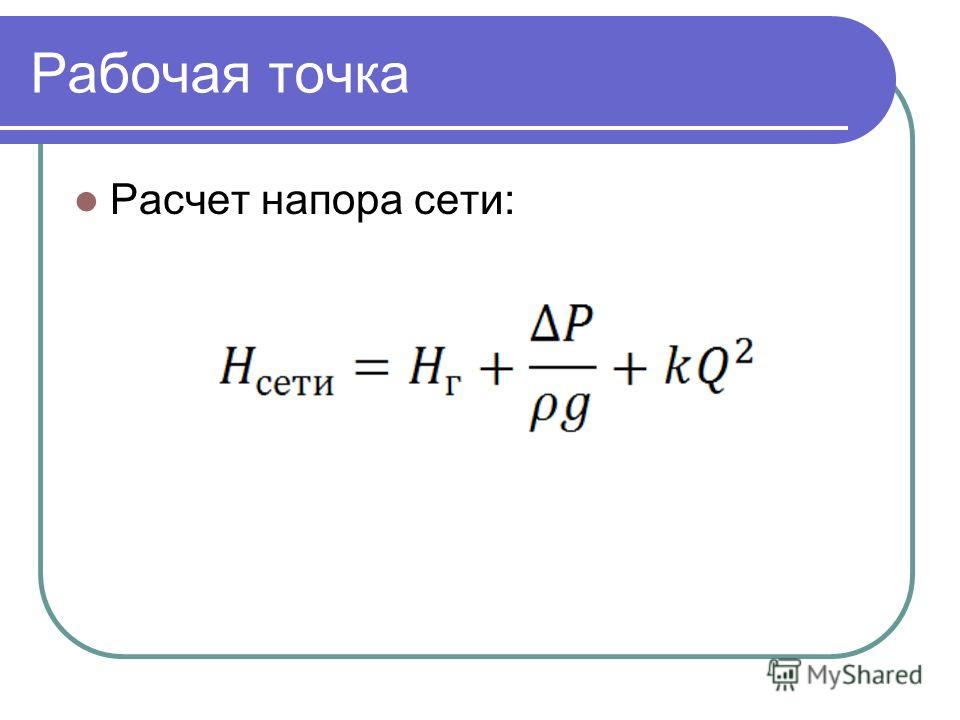

10 Рабочая точка Расчет напора сети:

11 Рабочая точка

12 Подключение насосов Если один насос не может обеспечить требуемой подачи или напора – можно подключить второй насос параллельно или последовательно. Параллельное подключение – подачи одного насоса недостаточно; Последовательное – напора одного насоса недостаточно:

13 Подключение насосов
