Разработал учитель технологии: Родохлебова Л.Г.. 1. Чтобы сшить себе какую-нибудь вещь, что надо сделать в первую очередь? 2. С какими мерками вы уже. - презентация

1 Разработал учитель технологии: Родохлебова Л.Г.

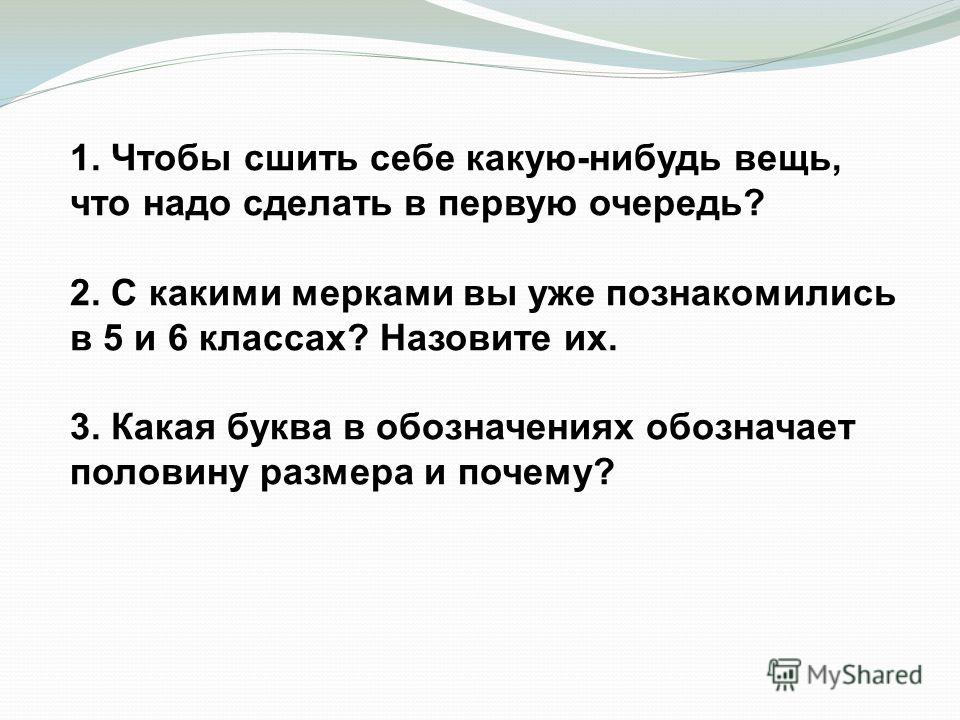

2 1. Чтобы сшить себе какую-нибудь вещь, что надо сделать в первую очередь? 2. С какими мерками вы уже познакомились в 5 и 6 классах? Назовите их. 3. Какая буква в обозначениях обозначает половину размера и почему?

3 Мерки Сш - полуобхват шеи Сг - полуобхват груди Оп - обхват плеча Дст - длина спины до талии Ди - длина изделия Прибавки на свободное облегание Пг (прибавка к груди) - 8 см Поп (прибавка к плечу) - 5 см Сг Сш Дст Ди Оп

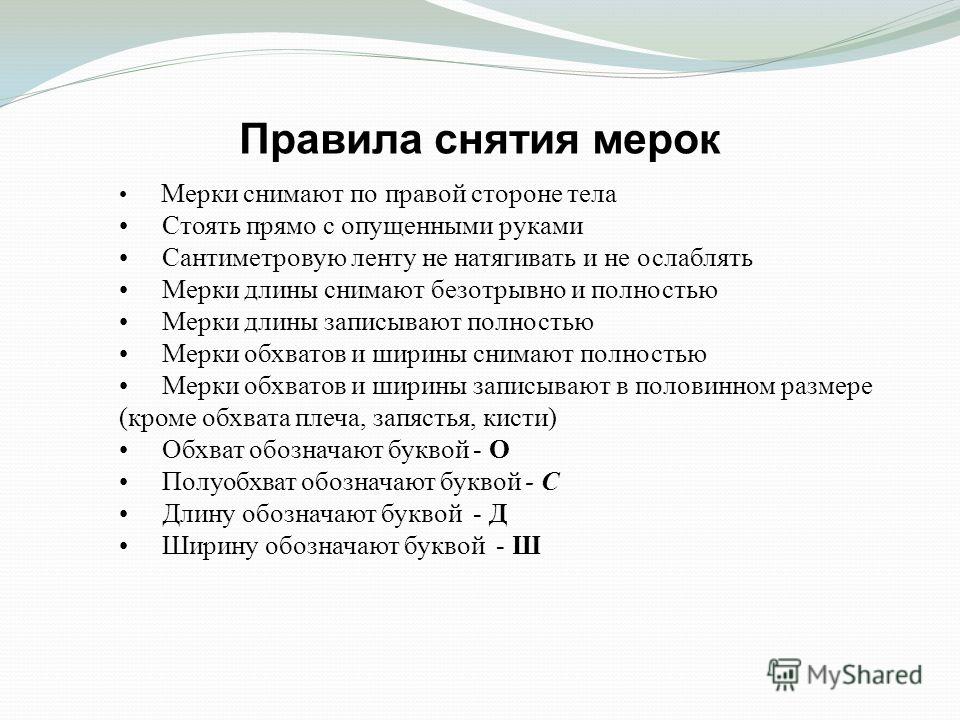

4 Правила снятия мерок Мерки снимают по правой стороне тела Стоять прямо с опущенными руками Сантиметровую ленту не натягивать и не ослаблять Мерки длины снимают безотрывно и полностью Мерки длины записывают полностью Мерки обхватов и ширины снимают полностью Мерки обхватов и ширины записывают в половинном размере (кроме обхвата плеча, запястья, кисти) Обхват обозначают буквой - О Полуобхват обозначают буквой - С Длину обозначают буквой - Д Ширину обозначают буквой - Ш

5 Мерки для построения чертежа плечевого изделия с цельнокроеным рукавом Название мерки Условное обоз-ние мерки Правила снятия мерки Назначение мерки Полуобхват шеи Сш По основанию шеи над седьмым шейным позвонком и над яремной впадиной Определение размера горловины Полуобхват Сг Сзади горизонтально по лопаткам, спереди - по выступающим точкам грудных желез Определение ширины изделия Длина спины до талии Дст От шейной точки до линии талии через тонкую пластинку, наложенную на выступающие точки лопаток Определение линии талии Обхват плеча Оп Перпендикулярно оси плеча на уровне подмышечных впадин Определение ширины рукава Длина изделия Ди От точки основания шеи до желаемой длины изделия Определение длины изделия Мерки для построения чертежа плечевого изделия с цельнокроеным рукавом Название мерки Условное обоз-ние мерки Правила снятия мерки Назначение мерки Полуобхват шеи Сш По основанию шеи над седьмым шейным позвонком и над яремной впадиной Определение размера горловины Полуобхват Сг Сзади горизонтально по лопаткам, спереди - по выступающим точкам грудных желез Определение ширины изделия Длина спины до талии Дст От шейной точки до линии талии через тонкую пластинку, наложенную на выступающие точки лопаток Определение линии талии Обхват плеча Оп Перпендикулярно оси плеча на уровне подмышечных впадин Определение ширины рукава Длина изделия Ди От точки основания шеи до желаемой длины изделия Определение длины изделия

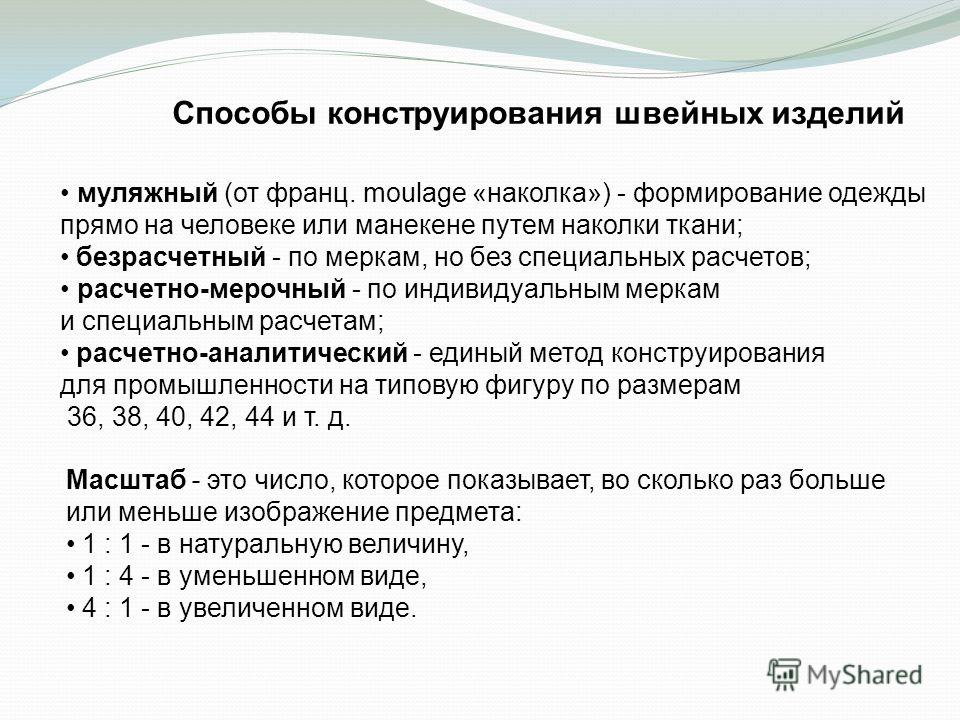

6 Способы конструирования швейных изделий муляжный (от франц. moulage «наколка») - формирование одежды прямо на человеке или манекене путем наколки ткани; безрасчетный - по меркам, но без специальных расчетов; расчетно-мерочный - по индивидуальным меркам и специальным расчетам; расчетно-аналитический - единый метод конструирования для промышленности на типовую фигуру по размерам 36, 38, 40, 42, 44 и т. д. Масштаб - это число, которое показывает, во сколько раз больше или меньше изображение предмета: 1 : 1 - в натуральную величину, 1 : 4 - в уменьшенном виде, 4 : 1 - в увеличенном виде.

7 Конструирование - это процесс создания одежды с помощью расчетов и чертежей. Чертеж швейных изделий - это графическое изображение деталей одежды в плоскости в натуральную величину или в масштабе. Каждый отрезок обозначают двумя буквами. Конструктивные линии - линия плеча, линия горловины спинки, линия низа, боковой срез и срез рукава. Художник-конструктор - это профессионал, который делает расчеты и разрабатывает чертежи швейных изделий.

8 Основные линии чертежа плечевого изделия

9 Построение чертежа ночной сорочки Построение сетки 1.Построить прямой угол в точке В. 2.ВВ1 = (Сг : 2) + (0,5 х 8) 3.ВН = Ди, оформить ВВ1 Н1Н. ВВ1 Построение горловины 4. ВВ2 = (Сш : 3) ВВ3 = ВВ2 : 3 Соединить точки В2 и В3 дугой (вырез горловины спинки) 6. ВВ4 = ВВ2 + 1 Соединить точки В2 и В4 дугой (вырез горловины переда) В3 В4 В2В В3 В1 Н Н1 В4 В2В В3

10 Построение чертежа ночной сорочки ВВ1 В3 В4 В2В В3 В5 Н Н1 В4 В2В В3 7. В1 Г = Оп : 2 + Поп (глубина проймы) 8. В1В5 = ГГ1 = 6 см, (длина рукава) 9. Оформить В1В5Г1Г, (ширина рукава ) Построение рукава Г1Г 10. ГГ2 = 6 см 11. Соединить точки: Г1 и Г2 дугой 12. Н1Н2 = см 13. Соединить точки Г2 и Н2, уро внять с Г2Н1 14. Соединить дугой Н1 и Н2 Построение бока и низа Г2 Н2
