Проект Ростовского Центра Трансфера Технологий комплект ультразвукового оборудования для восстановления производительности нефтедобывающих скважин «КАВИТОН» - презентация

1 Проект Ростовского Центра Трансфера Технологий комплект ультразвукового оборудования для восстановления производительности нефтедобывающих скважин «КАВИТОН»

2 Причинами снижения проницаемости призабойной зоны пласта являются: 1.Несовершенная технология бурения, цементирования и вторичного вскрытия продуктивных пластов, в результате которой задавливается значительное количество фильтрата бурового раствора, цемента и других технологических жидкостей; 2.Глушение скважин некачественными технологическими жидкостями; 3.Закачка в пласт сильно загрязненной нефтепродуктами, механическими примесями и продуктами коррозии воды; 4.Выпадение в ПЗП твердых компонентов нефти, солей сложного химического состава; 5.Засорение перфорационных отверстий и т.д.

3 Акустическое воздействие на продуктивную зону скважин имеет большую перспективу. Прежде всего, необходимо отметить простоту самого метода, его экологичность, а также незначительные затраты в сравнении с получаемым в дальнейшем экономическим эффектом. Метод акустического воздействия успешно зарекомендовал себя и широко используется как альтернатива технологически сложным и экологически опасным методам интенсификации, использующим пороховые заряды, гидроразрывы пласта и т. д.

4 «Кавитон» - комплект современной аппаратуры, предназначенный для ультразвуковой и термической обработки призабойной зоны нефтяных скважин. Такая комбинированная обработка позволяет значительно повысить нефтедобычу скважин, производительность которых снизилась до 20 и менее процентов от первоначального уровня, восстановит ее до 80 процентов и выше.

5 Преимущества: Принципиально новая конструкция излучателя позволила существенно повысить излучаемую акустическую мощность за счет высокого КПД излучателя и увеличения количества и плотности его активных зон; Упрощено сервисное обслуживание генератора за счет автоматической настройки на резонанс излучателя и стабилизации входного сопротивления системы генератор-излучатель; Генератор снабжен системой обеспечивающей защиту его от перенапряжений и от превышения температуры силовых элементов; Существенно снижены потери мощности на кабеле за счет передачи постоянного тока; Обеспечено увеличение рабочего ресурса излучателя за счет реализации посекционного усреднения мощности; Уменьшены массогабаритные показатели; Снижена потребляемая в сети мощность при увеличении мощности, подводимой к излучателю, при длине кабеля более 2000 метров.

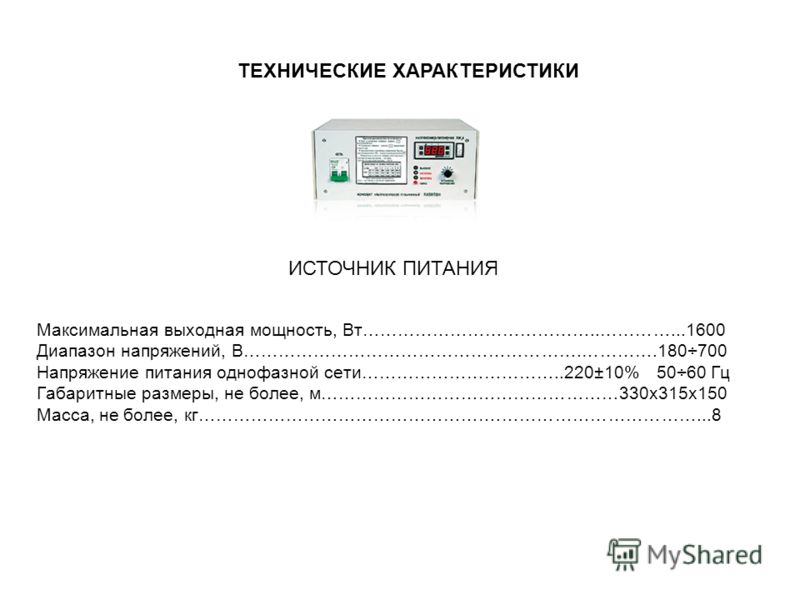

6 Максимальная выходная мощность, Вт…………………………………..………… Диапазон напряжений, В………………………………………………….………….180÷700 Напряжение питания однофазной сети……………………………..220±10% 50÷60 Гц Габаритные размеры, не более, м……………………………………………330x315х150 Масса, не более, кг…………………………………………….……………………………...8 ИСТОЧНИК ПИТАНИЯ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

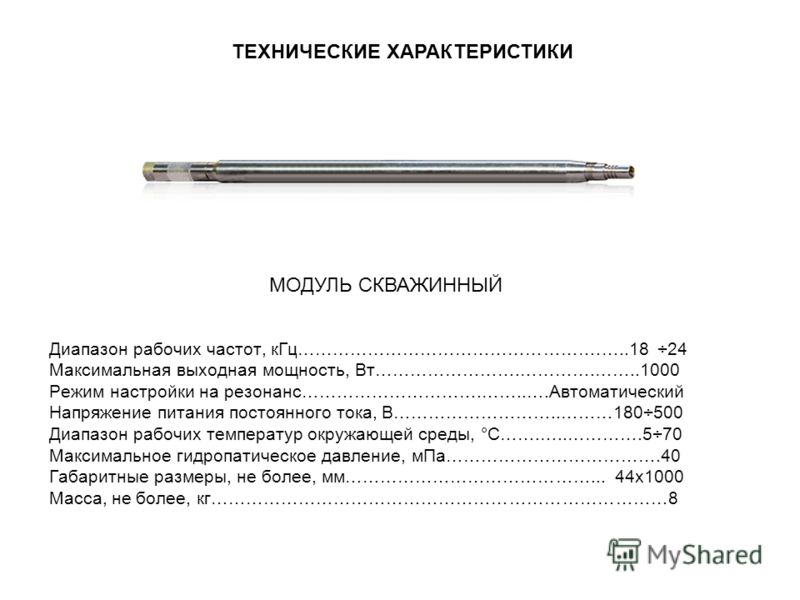

7 Диапазон рабочих частот, кГц…………………………………………….…..18 ÷24 Максимальная выходная мощность, Вт…………………….………….…… Режим настройки на резонанс………………………….……..….Автоматический Напряжение питания постоянного тока, В………………………..………180÷500 Диапазон рабочих температур окружающей среды, °С…….…..………….5÷70 Максимальное гидропатическое давление, мПа……………………………….40 Габаритные размеры, не более, мм……………………………………... 44x1000 Масса, не более, кг……………………………………………………………………8 МОДУЛЬ СКВАЖИННЫЙ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

8 Рабочая частота, кГц…………………………….………………………..…21±3 Максимальная подводимая мощность, Вт……………………………… Диапазон рабочих температур окружающей среды, °С……………...5÷120 Максимальное гидростатическое давление, мПа…………….…………...40 Габаритные размеры, не более, мм…………………………..……... 44x1200 Масса, не более, кг………………………………………………….………….10 ИЗЛУЧАТЕЛЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

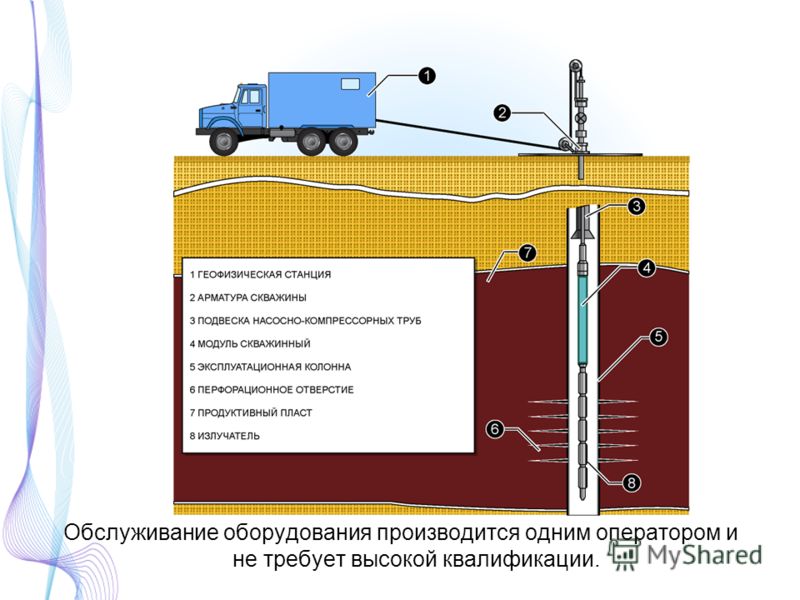

9 Обслуживание оборудования производится одним оператором и не требует высокой квалификации.

10

11 Спасибо за внимание
