1 1 Серия EWRC Контроллеры для Холодильных Камер. - презентация

1 1 1 Серия EWRC Контроллеры для Холодильных Камер

2 2 2 Концепция Оптимальное решение для однофазных установок Холодильных Камер Одно реле для управления компрессором мощностью до 2 л.с., опция управления установкой с двумя компрессорами (задержка пуска) Реле с импульсом тока до 70А для освещения (как опция) Панель управления с 8-ю кнопками и двухстрочным дисплеем Простой доступ к местам подключения Внутри свободное пространство для установки Силового выключателя Силового контактора

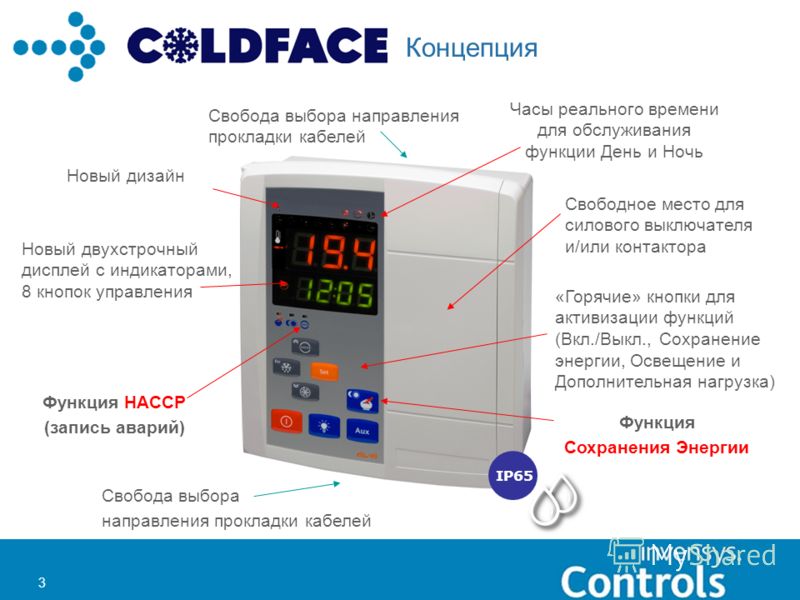

3 3 3 Концепция Новый дизайн Новый двухстрочный дисплей с индикаторами, 8 кнопок управления «Горячие» кнопки для активизации функций (Вкл./Выкл., Сохранение энергии, Освещение и Дополнительная нагрузка) Часы реального времени для обслуживания функции День и Ночь Свободное место для силового выключателя и/или контактора Функция Сохранения Энергии IP65 Свобода выбора направления прокладки кабелей Функция HACCP (запись аварий) Свобода выбора направления прокладки кабелей

4 4 4 Характеристики «Железа» Зуммер во всех моделях Выбор типа датчиков параметром (NTC или PTC) Часы Реального Времени (годовой календарь) для функции День и Ночь (управление разморозками, ведением журнала HACCP, Освещением и включением дополнительной нагрузки) Загрузка и выгрузка таблицы параметров с помощью Карточки Копирования Питание от сети 230В ~ с внутренним трансформатором Двухстрочный дисплей с увеличенным количеством иконок Свободное место внутри для установки силового выключателя и/или контактора Защита передней панели по IP65 Следующие шаги Импульсный источник питания В~ Аналоговый вход мА для датчика влажности Аналоговый выход В для управления вентиляторами конденсатора

5 5 5 Функция регистрации аварий (HACCP) с годовым календарем позволяет запомнить событие с точным временем фиксации аварии и продолжительностью ее активности Управление вторым компрессором установки с использованием задержки пуска второго компрессора после первого (задается параметром) Удобный интерфейс, позволяющий отображать температуру и текущее время в рабочем режиме (индикация рабочего режима задается параметрами) или метку параметра и его значение в режиме программирования. Управление разморозкой второго испарителя (датчик + реле) 6 наборов основных параметров для наиболее используемых случаев (низко- и среднетемпературны установки, статические или вентилируемые с разными типами разморозки) Протокол TelevisSystem и ModBUS выбираются параметром Следующие шаги Управление сдвоенной установкой (средне и низкотемпературной) Управление по профилям для температуры и влажности для сезонных установок (программное управление) Встроенный регистратор данных Характеристики Программы

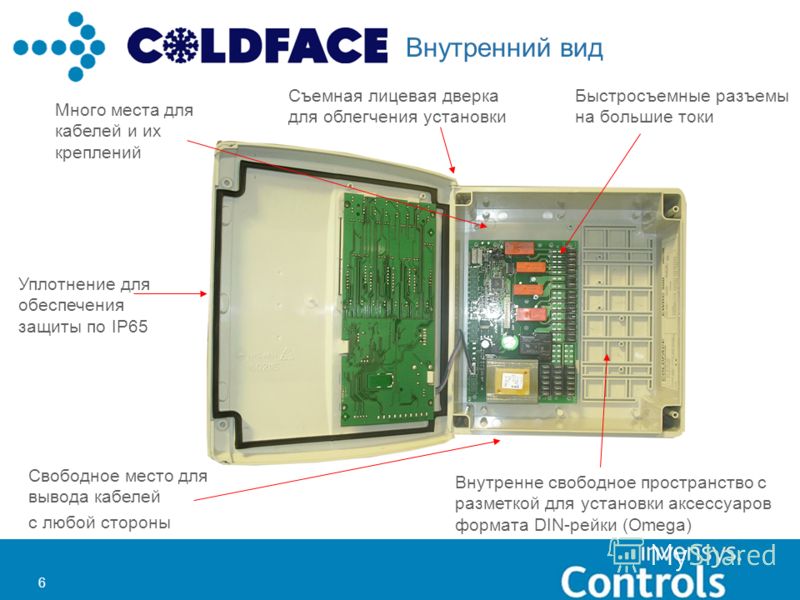

6 6 6 Внутренний вид Много места для кабелей и их креплений Быстросъемные разъемы на большие токи Уплотнение для обеспечения защиты по IP65 Внутренне свободное пространство с разметкой для установки аксессуаров формата DIN-рейки (Omega) Съемная лицевая дверка для облегчения установки Свободное место для вывода кабелей с любой стороны

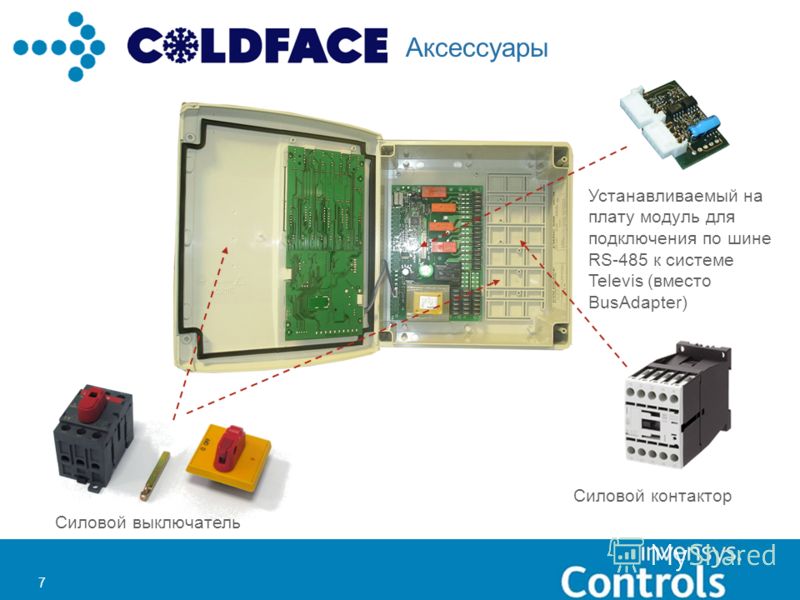

7 7 7 Силовой выключатель Силовой контактор Устанавливаемый на плату модуль для подключения по шине RS-485 к системе Televis (вместо BusAdapter) Аксессуары

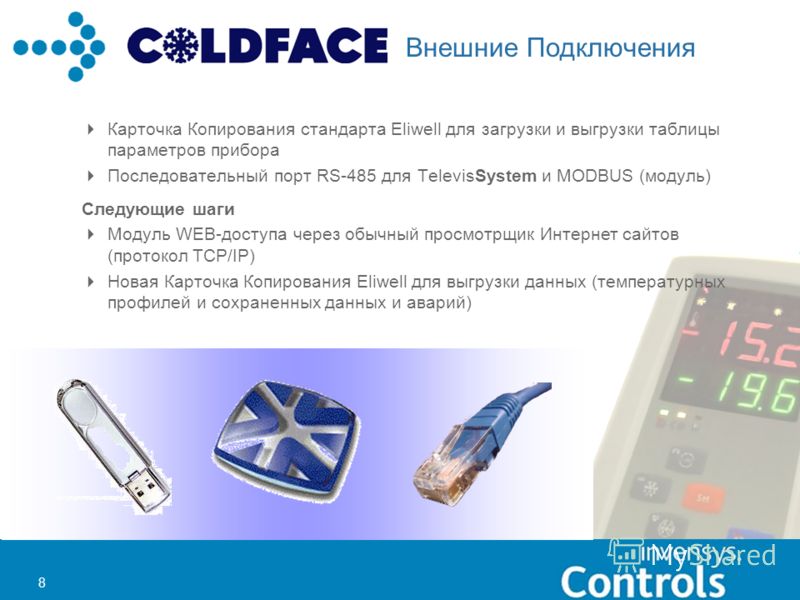

8 8 8 Карточка Копирования стандарта Eliwell для загрузки и выгрузки таблицы параметров прибора Последовательный порт RS-485 для TelevisSystem и MODBUS (модуль) Следующие шаги Модуль WEB-доступа через обычный просмотрщик Интернет сайтов (протокол TCP/IP) Новая Карточка Копирования Eliwell для выгрузки данных (температурных профилей и сохраненных данных и аварий) Внешние Подключения

9 9 9 EWRC 1800 ЖК дисплей Программа цикла Регистрация данных 8 реле EWRC 1500 ЖК дисплей Программа цикла Регистрация данных 5 реле EWRC 300 питание 230 В~ 3 датч.темп. 2 цифр. входа 3 реле EWRC 800 питание В~ 4 датч.темп. 1 вход мА 4 цифр.входа 8 реле EWRC 500 питание 230 В~ 3 датч.темп. 2 цифр. входа 5 реле Сегодня Следующие шаги Модельный ряд

10 10 Аксессуары Силовые устанавливаемые элементы Контактор Выключатель Устанавливаемый модуль шины RS485 KP250000

11 СПАСИБО ЗА ВНИМАНИЕ
