1 ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ производства Хмельницкого завода
2 КТП 1(2) кВА, КИОСКОВОГО ТИПА, ТУПИКОВЫЕ И ПРОХОДНЫЕ тупиковые – КТП 1 и проходные – КТП 2 мощностью 25, 40, 63, 100, 160, 250 и 400 кВА, напряжением ВН 6 или 10 кВ напряжением НН 0,4 кВ
3 КТП устанавливается на простейшую бетонную площадку высотой 200 мм. Отличие КТП проходного типа в том, что ее устройство позволяет подключить потребителя к двум высоковольтным линиям. Высоковольтный ввод - воздушный или кабельный, отводы отходящих линий - воздушные или кабельные. В КТП предусмотрены линии уличного освещения, включаемые автоматически по сигналу встроенного реле. На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице. В комплект поставки КТП входят шкафы УВН и РУНН, силовой трансформатор, разъединитель наружной установки РЛНДз-10/630. Ток термической стойкости на стороне ВН в течение 1 с - 5,0 кА. Ток электродинамической стойкости на стороне ВН - 12,5 кА.
4 КТП тупиковая с воздушным вводом
5 КТП Тупиковая с кабельным вводом
6 КТП Проходная с воздушным вводом

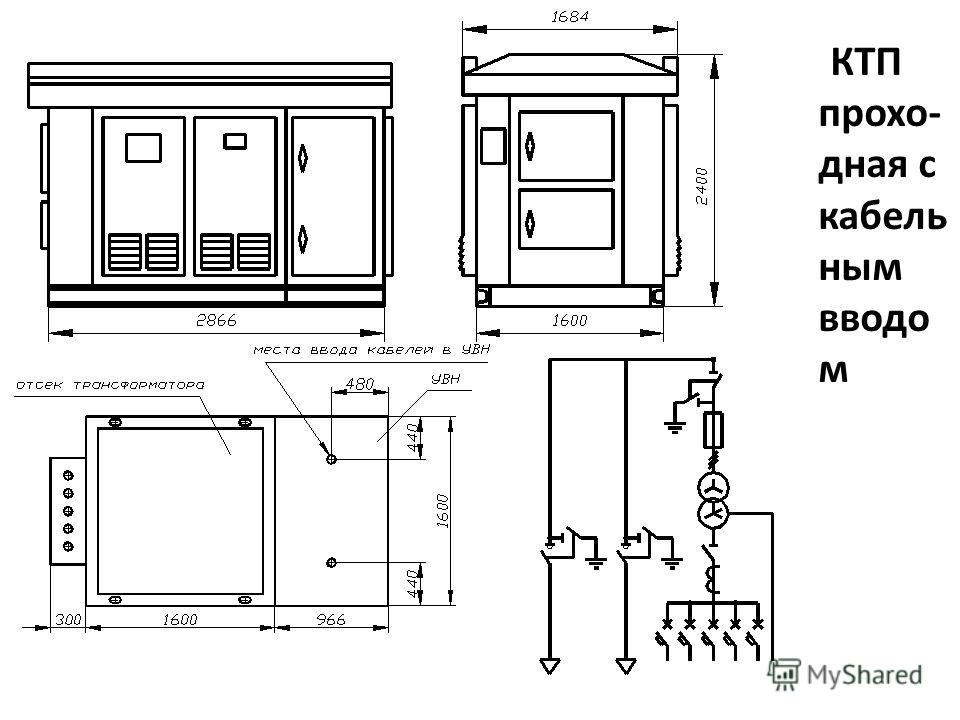

7 КТП прохо- дная с кабель ным вводо м
8 ПОДСТАНЦИИ КТП 1М кВА, КИОСКОВОГО ТИПА, ТУПИКОВЫЕ
9 КТП-1М 25…250/10/0,4 У1 тупиковая с воздушным вводом Разъединитель линейный устанавливается по согласованию заказчика
10 Схема однолинейная КТП-1М 25…250/10/0,4 У1 (УХЛ)

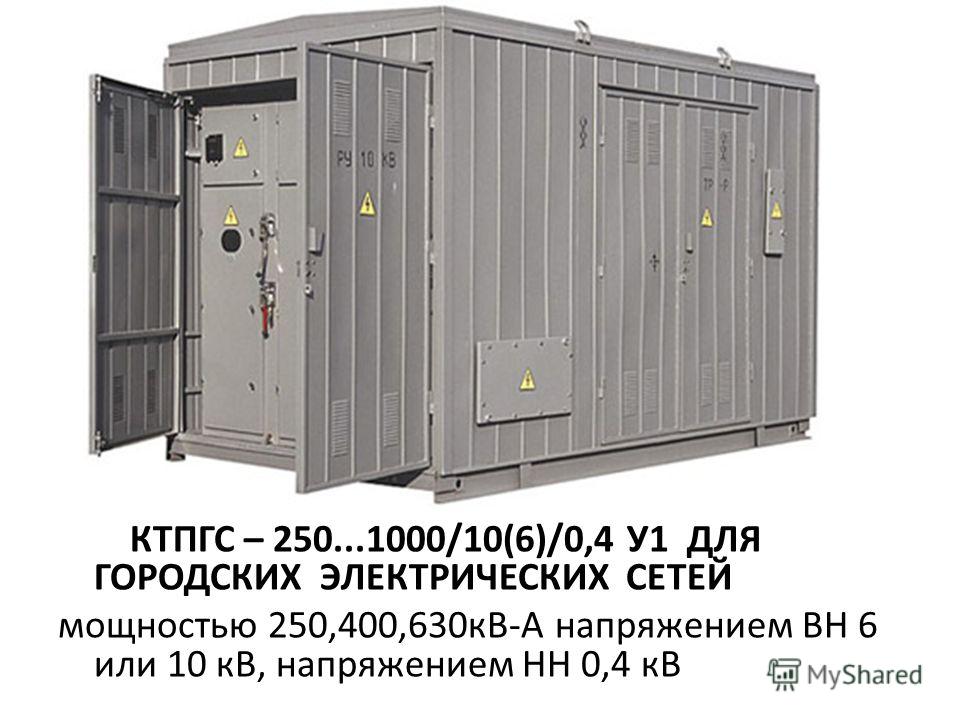

11 КТПГС – /10(6)/0,4 У1 ДЛЯ ГОРОДСКИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ мощностью 250,400,630кВ-А напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ

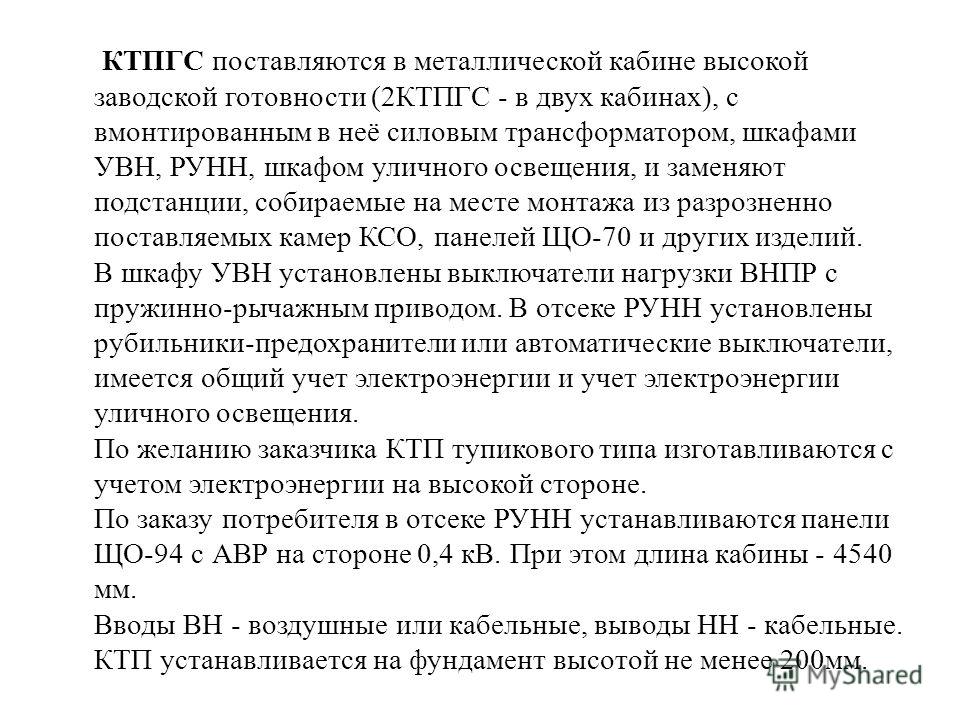

12 КТПГС поставляются в металлической кабине высокой заводской готовности (2КТПГС - в двух кабинах), с вмонтированным в неё силовым трансформатором, шкафами УВН, РУНН, шкафом уличного освещения, и заменяют подстанции, собираемые на месте монтажа из разрозненно поставляемых камер КСО, панелей ЩО-70 и других изделий. В шкафу УВН установлены выключатели нагрузки ВНПР с пружинно-рычажным приводом. В отсеке РУНН установлены рубильники-предохранители или автоматические выключатели, имеется общий учет электроэнергии и учет электроэнергии уличного освещения. По желанию заказчика КТП тупикового типа изготавливаются с учетом электроэнергии на высокой стороне. По заказу потребителя в отсеке РУНН устанавливаются панели ЩО-94 c АВР на стороне 0,4 кВ. При этом длина кабины мм. Вводы ВН - воздушные или кабельные, выводы НН - кабельные. КТП устанавливается на фундамент высотой не менее 200мм.

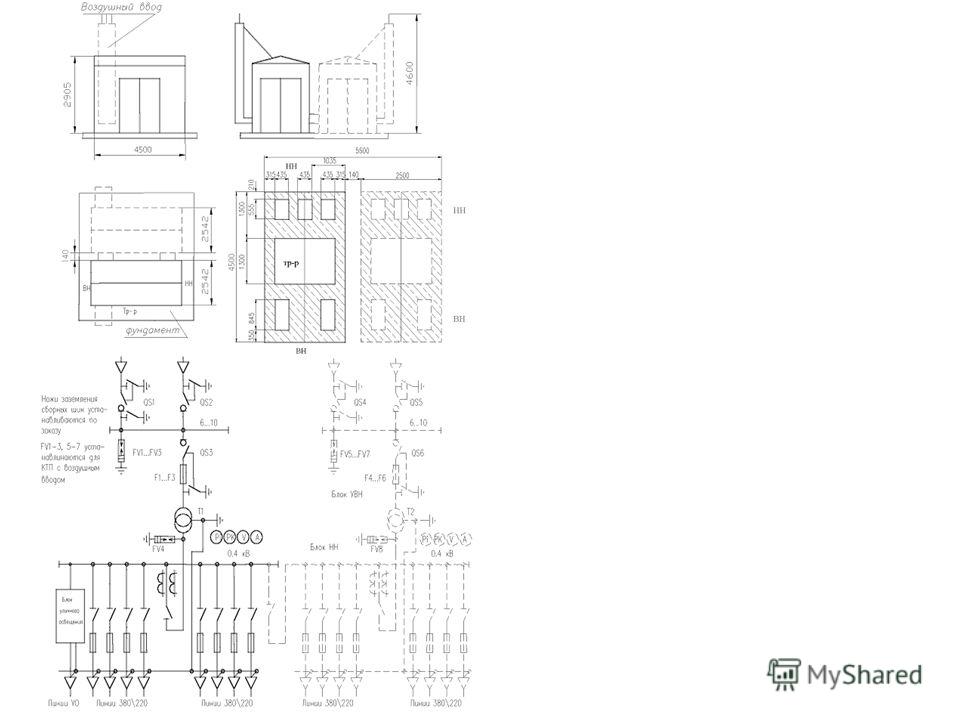

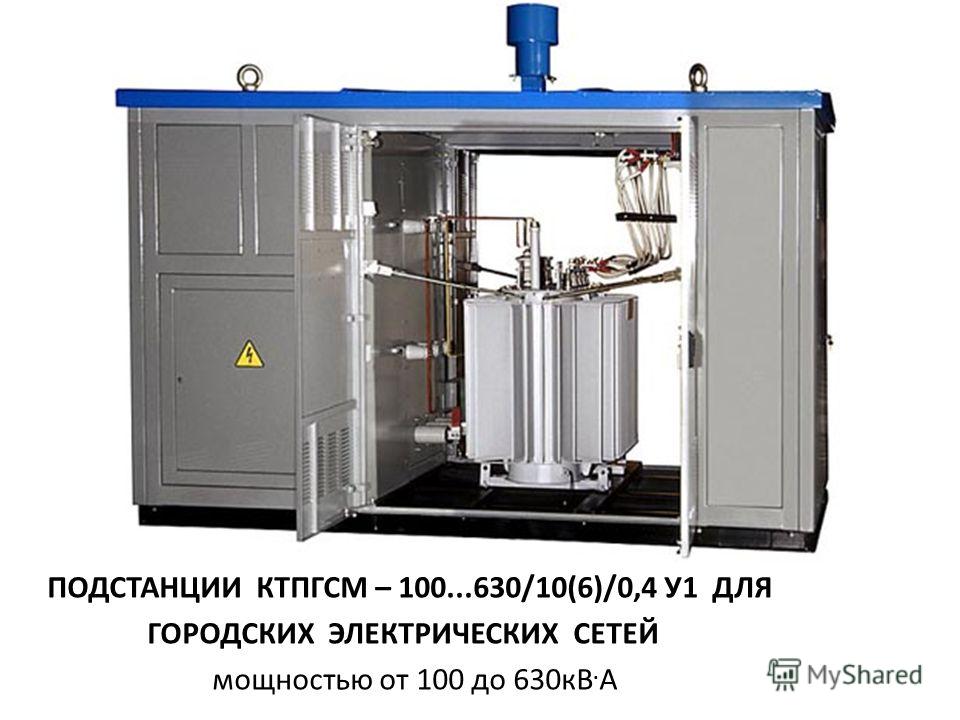

14 ПОДСТАНЦИИ КТПГСМ – /10(6)/0,4 У1 ДЛЯ ГОРОДСКИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ мощностью от 100 до 630кВ. А
15 В шкафах высокого напряжения установлены разъединители РРЗ и выключатель нагрузки ВНПР с пружинно - рычажным приводом в цепи силового трансформатора. В шкафах низкого напряжения установлены рубильники на вводе и автоматические выключатели на номинальный ток до 1000 А; на отходящих линиях до 400 А. Поставляются также КТП с установленными в шкафах высокого напряжения блоками RM6 производства Merlin Gerin с элегазовой изоляцией. В шкафах низкого напряжения на вводе установлен выключатель Masterpackt М20N1 на номинальный ток до 2000 А с регулировкой силы тока на отключение, производства Merlin Gerin, на отходящих линиях - рубильники- предохранители Multivert на номинальный ток до 630 А, производства Merlin Gerin. Имеется общий учет электроэнергии.

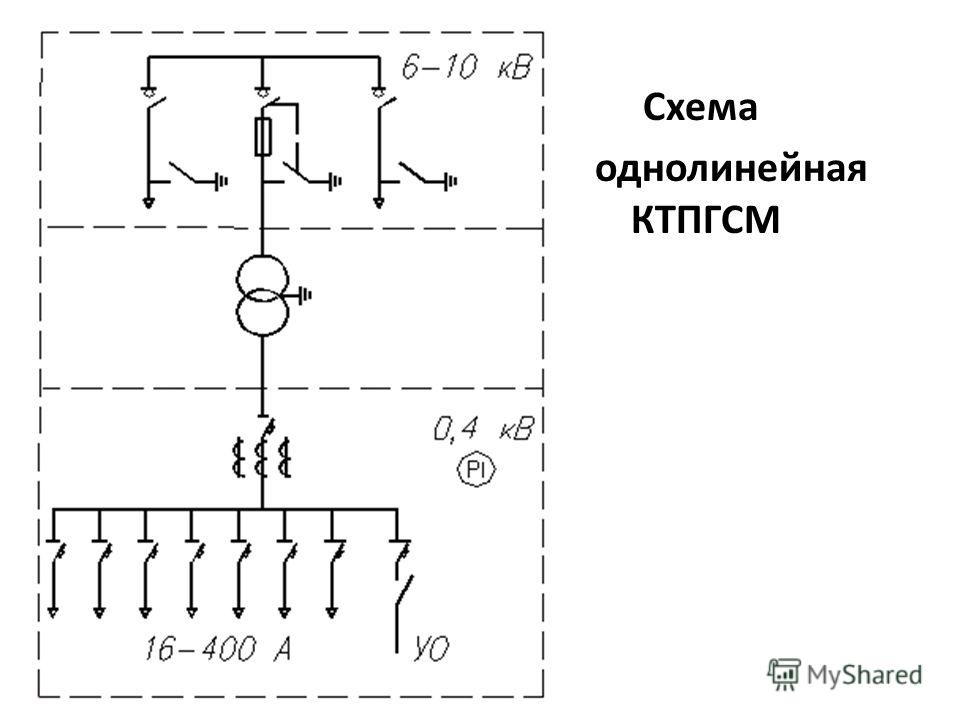

16 Схема однолинейная КТПГСМ

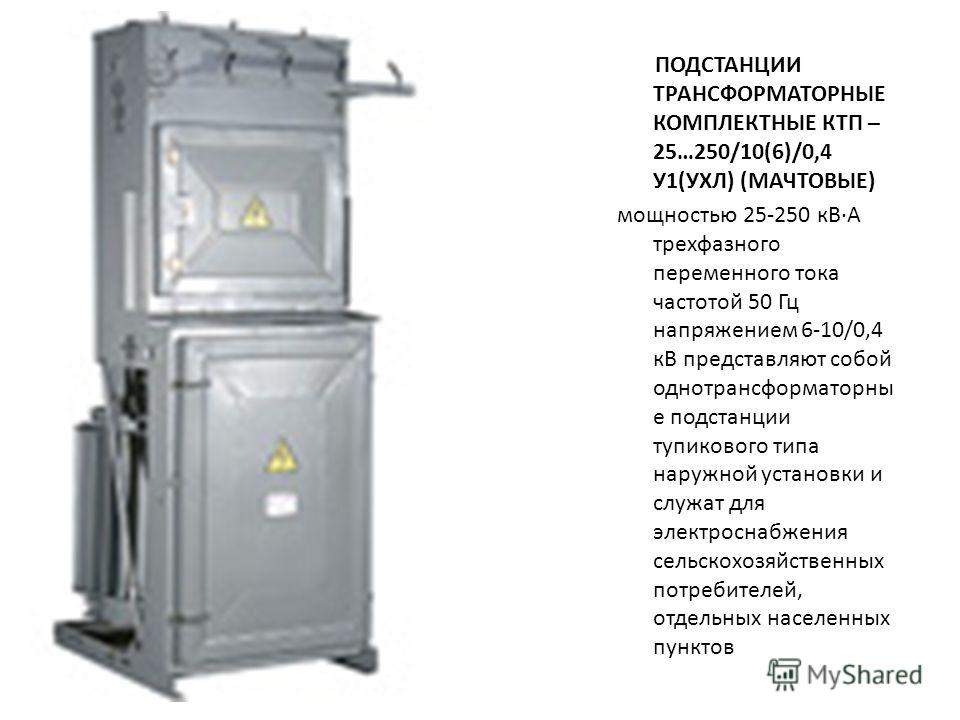

17 ПОДСТАНЦИИ ТРАНСФОРМАТОРНЫЕ КОМПЛЕКТНЫЕ КТП – 25…250/10(6)/0,4 У1(УХЛ) (МАЧТОВЫЕ) мощностью кВ·А трехфазного переменного тока частотой 50 Гц напряжением 6-10/0,4 кВ представляют собой однотрансформаторны е подстанции тупикового типа наружной установки и служат для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов

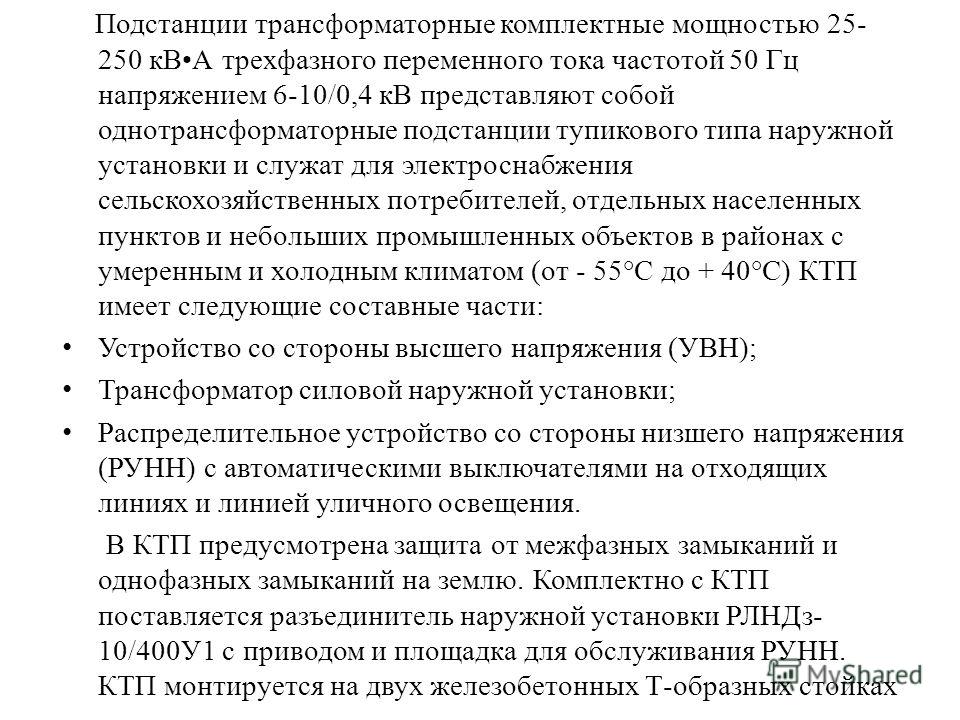

18 Подстанции трансформаторные комплектные мощностью кВА трехфазного переменного тока частотой 50 Гц напряжением 6-10/0,4 кВ представляют собой однотрансформаторные подстанции тупикового типа наружной установки и служат для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным и холодным климатом (от - 55°С до + 40°С) КТП имеет следующие составные части: Устройство со стороны высшего напряжения (УВН); Трансформатор силовой наружной установки; Распределительное устройство со стороны низшего напряжения (РУНН) с автоматическими выключателями на отходящих линиях и линией уличного освещения. В КТП предусмотрена защита от межфазных замыканий и однофазных замыканий на землю. Комплектно с КТП поставляется разъединитель наружной установки РЛНДз- 10/400У1 с приводом и площадка для обслуживания РУНН. КТП монтируется на двух железобетонных Т-образных стойках
19 Подстанции трансформаторные комплектные тупиковые мощностью 100, 160, 250кВ·А, напряжением ВН 6 или 10 кВ напряжением НН 0,4кВ

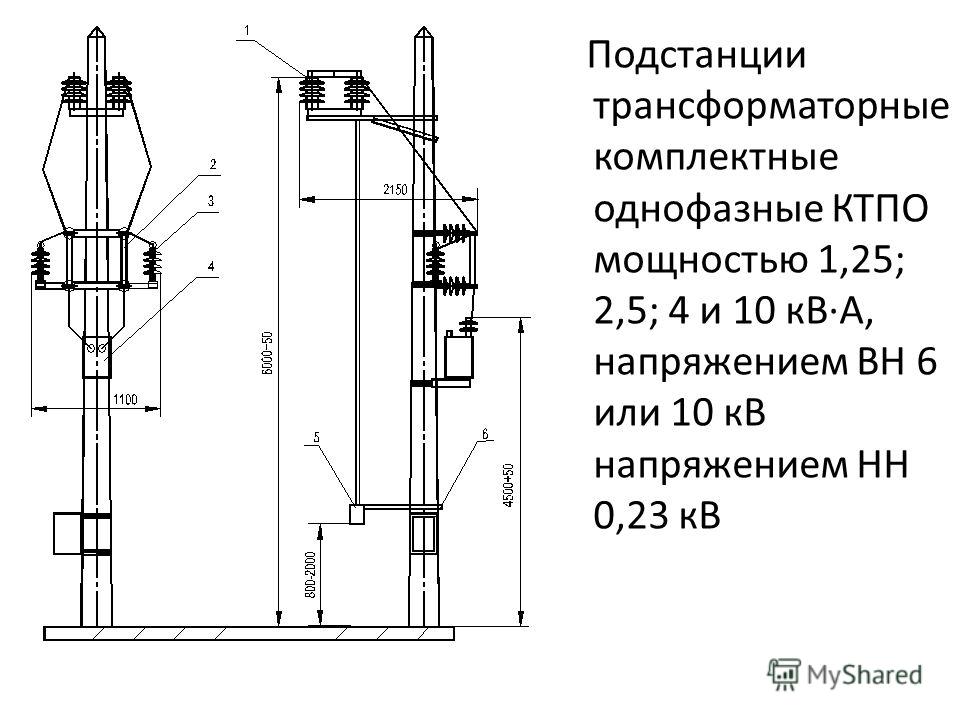

20 Подстанции трансформаторные комплектные однофазные КТПО мощностью 1,25; 2,5; 4 и 10 кВА, напряжением ВН 6 или 10 кВ напряжением НН 0,23 кВ
21 КТП предназначены для применения в схемах электроснабжения железнодорожных электрических сетей и для электроснабжения небольших объектов в районах с умеренным климатом (от -45 С до +40 С ). Высоковольтный ввод- воздушный, отводы отходящих линий - кабельные. На стороне НН установлены автоматические выключатели. Их количество и номинальный ток приведены в таблице. По заказу потребителя на отходящих линиях устанавливаются предохранители В комплект поставки КТП входят разъединитель ВН, высоковольтные предохранители, разрядники, силовой трансформатор и шкаф РУНН.

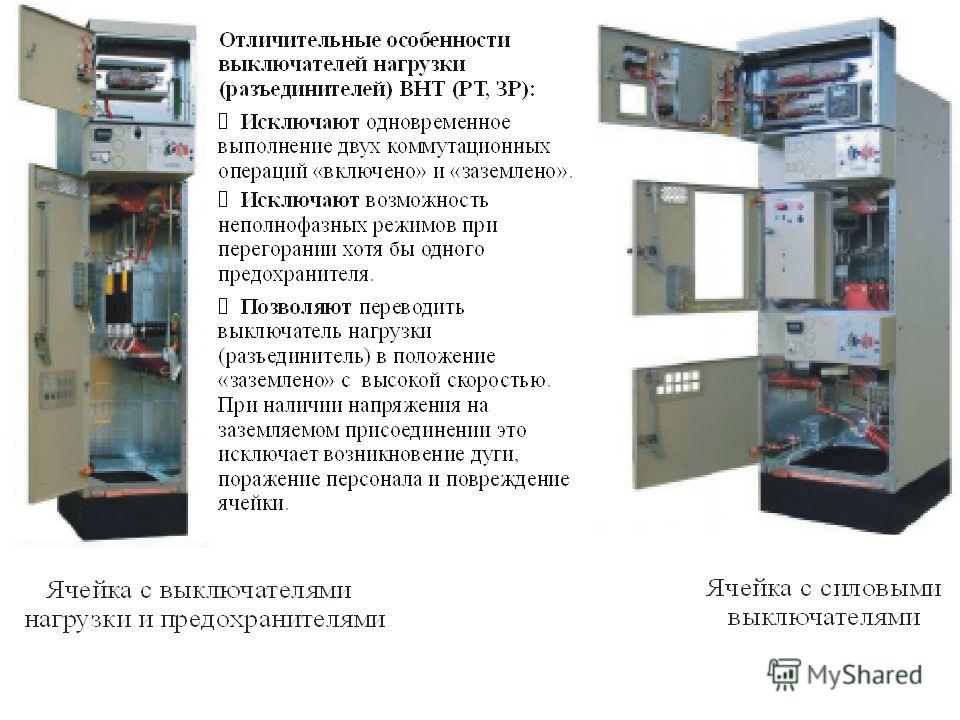

22 Ячейки КСО-6(10)-Э1 «Аврора» «АВРОРА» серия модульных ячеек в металлических корпусах с воздушной изоляцией. В ячейках КСО «Аврора» устанавливаются стационарные, но технологически выдвижные или выкатные силовые выключатели, воздушные разъединители и выключатели нагрузки, измерительные трансформаторы тока и напряжения и трансформаторы собственных нужд.

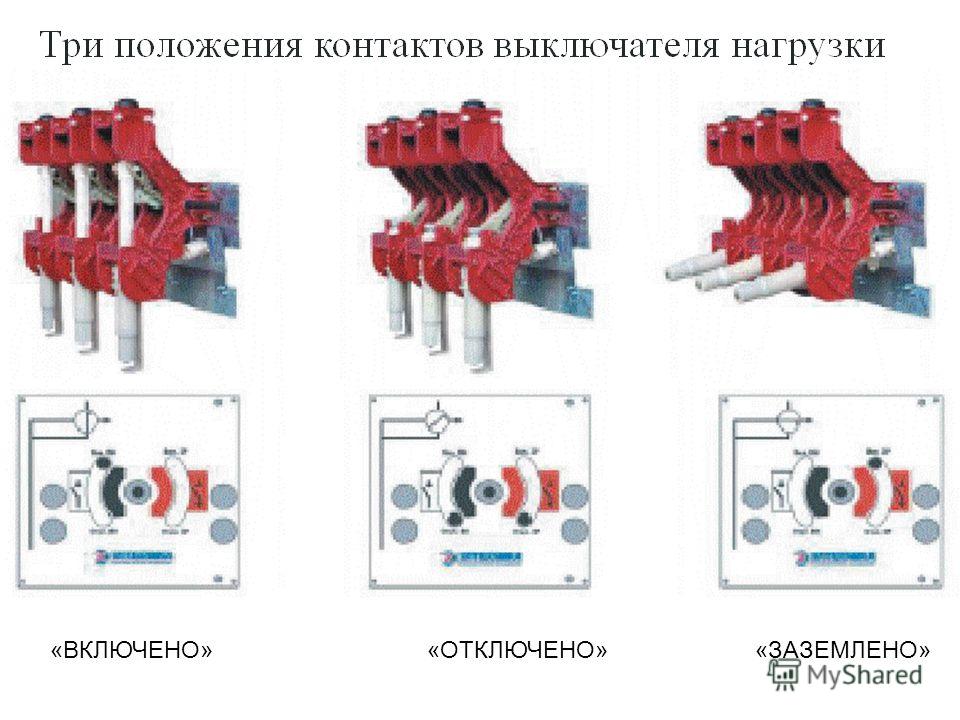

24 «ВКЛЮЧЕНО» «ОТКЛЮЧЕНО» «ЗАЗЕМЛЕНО»

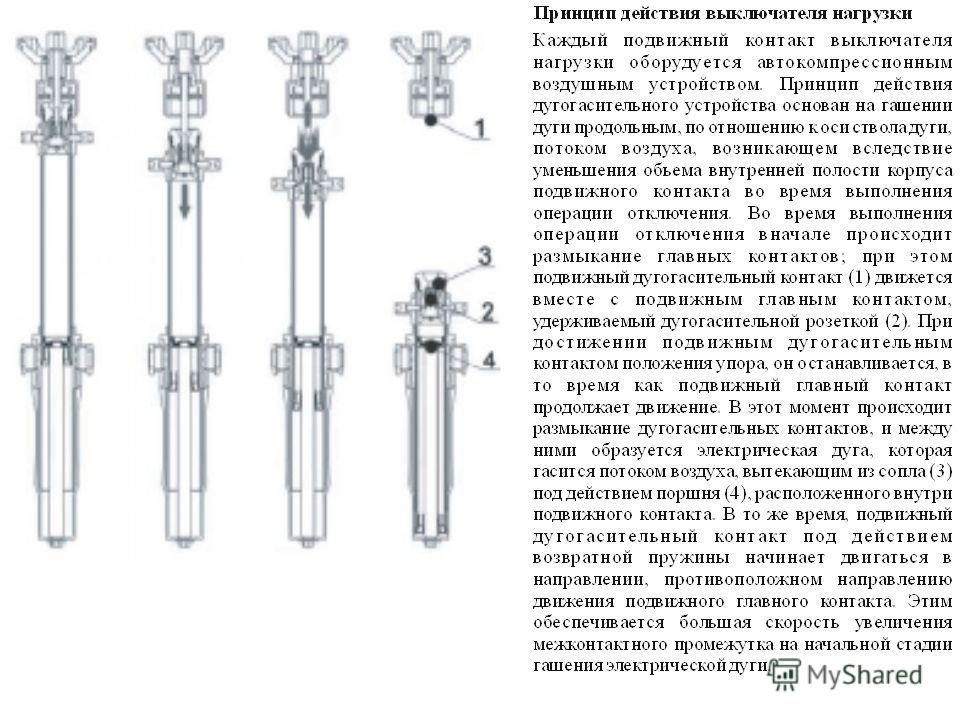

29 Камеры сборные одностороннего обслуживания серии КСО-393 Камеры КСО-393 представляют собой сварную конструкцию. Внутри камеры размещена аппаратура главных цепей: выключатели нагрузки типа ВНПР10/630, разъединители РРЗ10/630, разъединители РР10/630, выключатели вакуумные типа ВВ/ТЕL-10. В камерах КСО и мостах ШМР выполнены следующие блокировки: блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя; блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя; блокировка, препятствующая открыванию двери камеры при включенных главных ножах разъединителя.

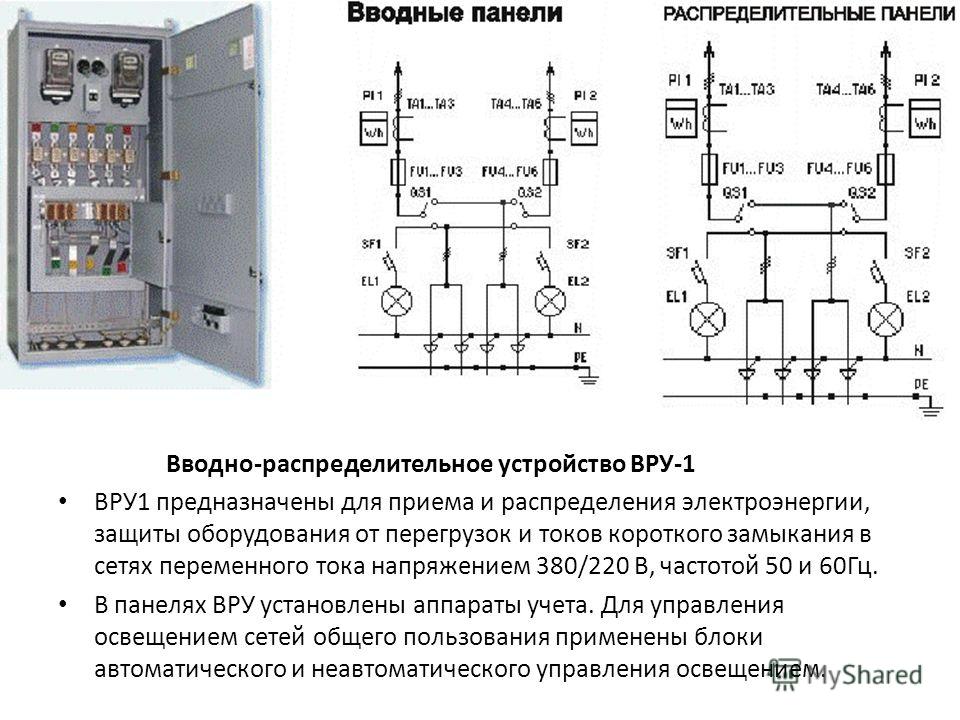

30 Вводно-распределительное устройство ВРУ-1 ВРУ1 предназначены для приема и распределения электроэнергии, защиты оборудования от перегрузок и токов короткого замыкания в сетях переменного тока напряжением 380/220 В, частотой 50 и 60Гц. В панелях ВРУ установлены аппараты учета. Для управления освещением сетей общего пользования применены блоки автоматического и неавтоматического управления освещением.
32 Щит Автоматического Ввода Резерва (АВР) обеспечивает: 1. Защиту электрических цепей от токов короткого замыкания и перегрузок; 2. Автоматическое переключение на резервный ввод при исчезновении напряжения на основном вводе; 3. Обратное переключение на основной ввод при восстановлении на нём напряжения; 4. Выдает сигнал на включение и останов электроагрегата
