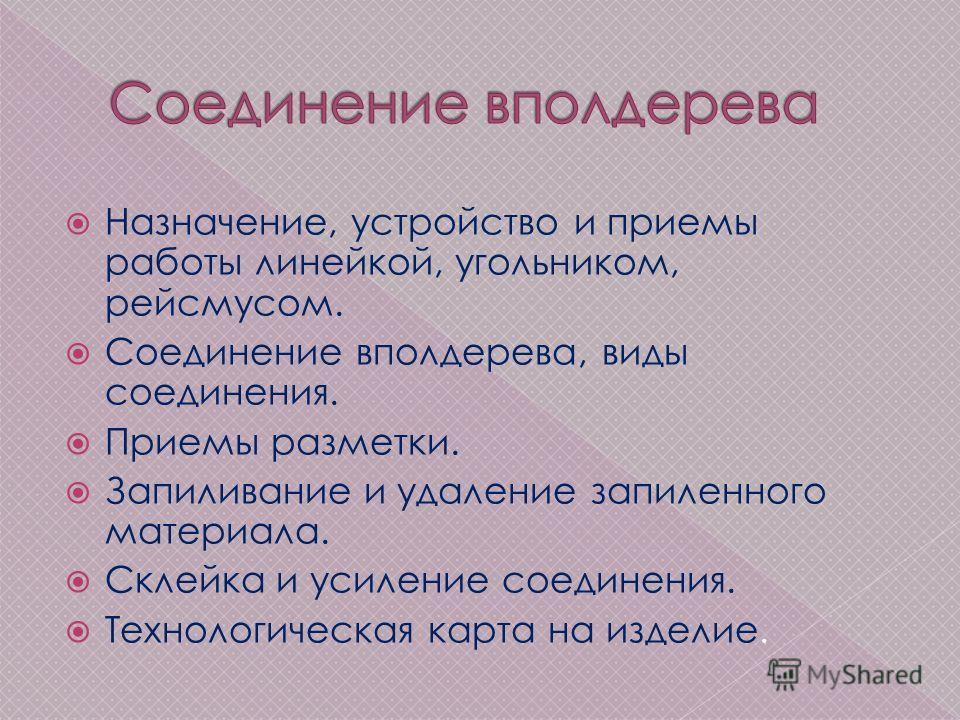

2 Назначение, устройство и приемы работы линейкой, угольником, рейсмусом. Соединение вполдерева, виды соединения. Приемы разметки. Запиливание и удаление запиленного материала. Склейка и усиление соединения. Технологическая карта на изделие.

3 - Ознакомить с инструментами для разметки. Научить приемам разметки соединения вполдерева. - Научить выполнению соединений вполдерева. - Ознакомить с технологической картой.

4 При изготовлении соединений первым этапом обычно является разметка деталей. Основными инструментами для разметки являются линейка, угольник и рейсмус. Линейка служит для измерения и отложения линейных размеров. Угольник служит для разметки и проверки прямых углов. Рейсмус служит для проведения линий, параллельных базовой поверхности и отстоящих от базовой кромки на заданном расстоянии.

5 В ряде столярных изделий, н-р, подставках под елку, детали соединяют между собой вполдерева. Непременное условие для деталей в этом соединении – одинаковая толщина. Соединения вполдерева могут быть: - по длине, угловые концевые, угловые срединные.

6 Длина вырезаемого куска при продольном соединении может быть произвольной, при угловом соединении равна ширине присоединяемой детали. При разметке, детали, соединяемые вполдерева, складывают лицевыми пластями друг к другу. Края присоединяемых деталей должны быть отторцованы, т.е отпилены под прямым углом. От края детали откладывают размер, равный ширине присоединяемой детали плюс 2мм и угольником проводят перпендикулярную линию. Рейсмусом проводят линии на боковых гранях, показывающие толщину вырезаемых кусков. Также размечают другую деталь.

7 Вначале продольной пилой с мелким зубом выполняют запиливание со стороны удаляемого материала вплотную к линии разметки, не пересекая ее. Затем поперечной мелкозубой пилой производят удаление запиленного материала, также сохраняя линию разметки. Соединяемые детали подгоняют друг к другу. При необходимости поверхности подрезают столярной стамеской. При работе стамеской деталь нужно надежно закреплять в верстаке.

8 При изготовлении срединного соединения вначале выполняют запиливание поперечной ножовкой. После этого заготовку закрепляют в верстаке и столярной стамеской снимают удаляемый материал. Соединяемые детали подгоняют друг к другу.

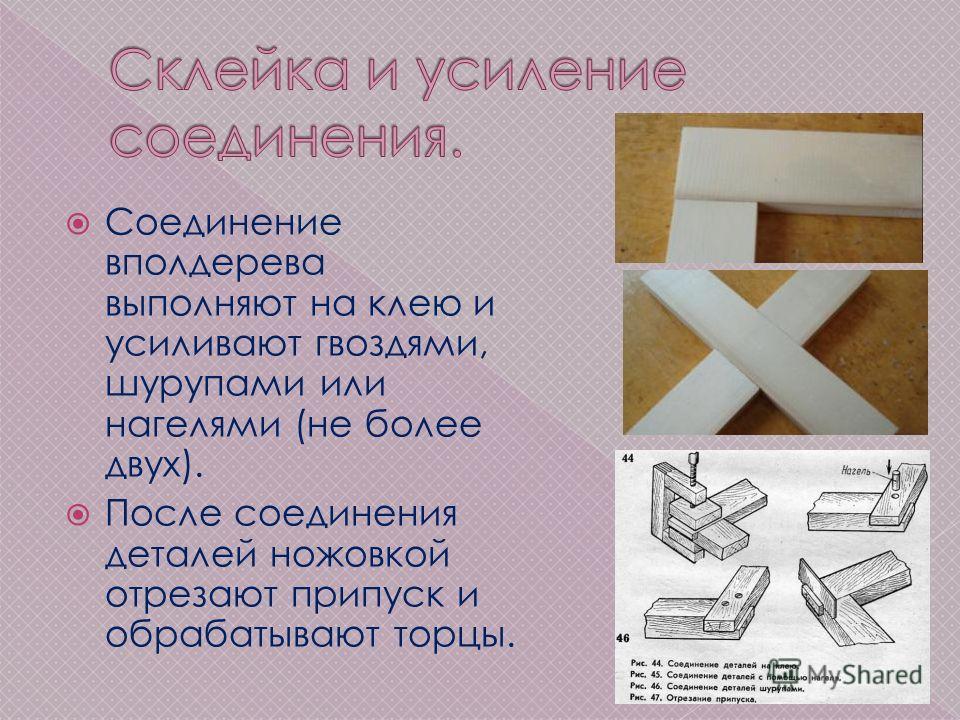

9 Соединение вполдерева выполняют на клею и усиливают гвоздями, шурупами или нагелями (не более двух). После соединения деталей ножовкой отрезают припуск и обрабатывают торцы.

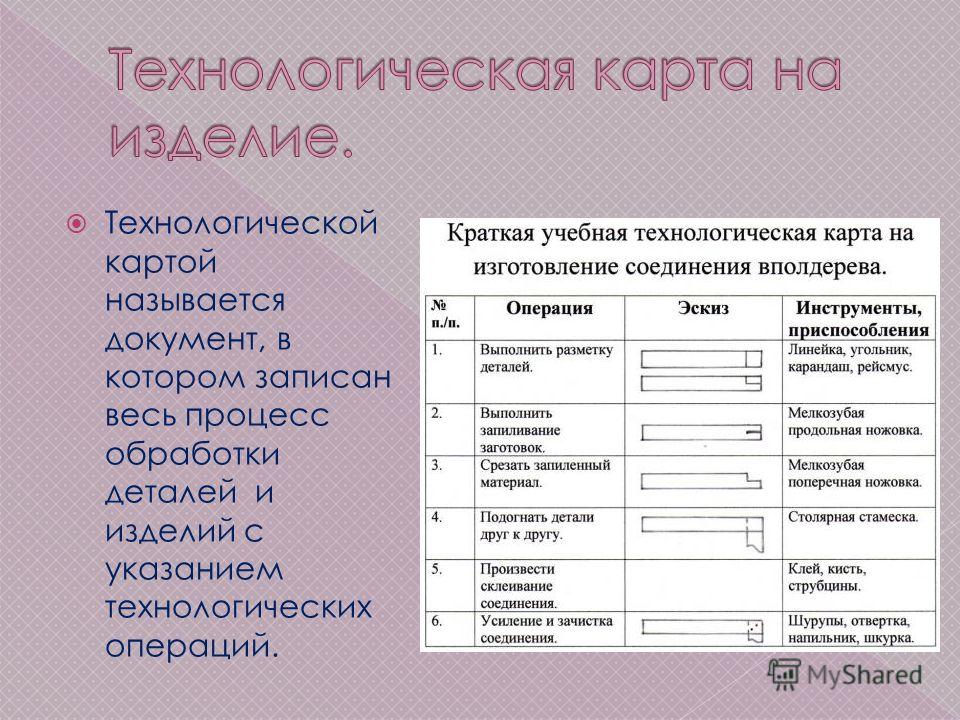

10 Технологической картой называется документ, в котором записан весь процесс обработки деталей и изделий с указанием технологических операций.

11 Васильченко Е.В. Трудовое обучение. - М. : Просвещение, 1989; Засядько Ю.П. Технология. 6 класс. - Волгоград. : Учитель – АСТ; Муравьев Е.М. Практикум в учебных мастерских. - М. : Просвещение,1987.
