Оператор ветвления (условный оператор) позволяет изменить порядок выполнения операторов в зависимости от выполнения некоторого условия (истинности логического. - презентация

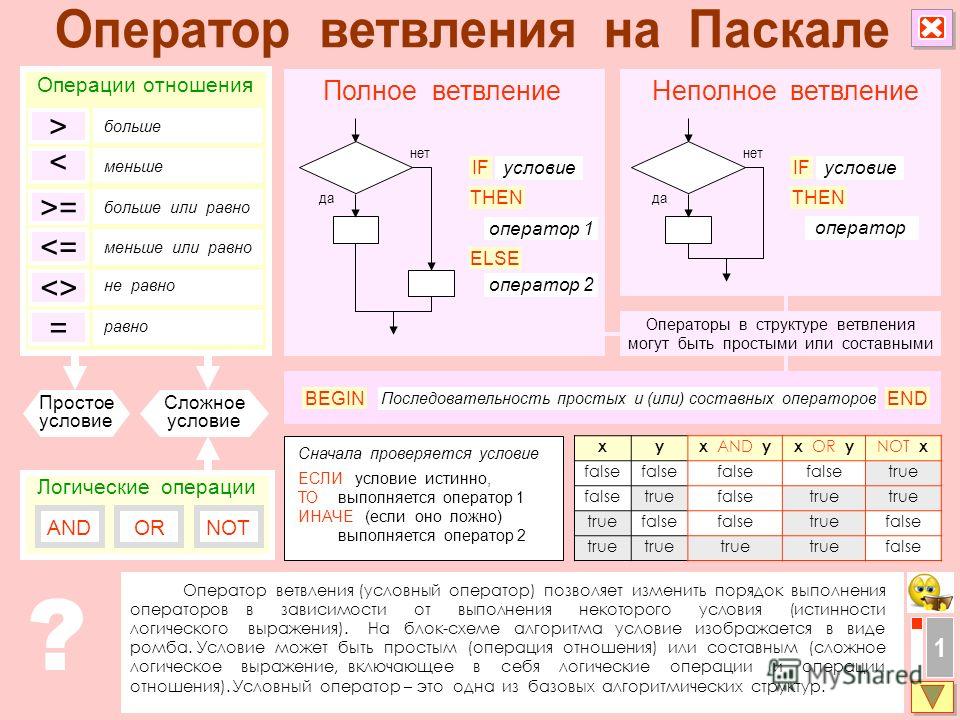

1 Оператор ветвления (условный оператор) позволяет изменить порядок выполнения операторов в зависимости от выполнения некоторого условия (истинности логического выражения). На блок-схеме алгоритма условие изображается в виде ромба. Условие может быть простым (операция отношения) или составным (сложное логическое выражение, включающее в себя логические операции и операции отношения). Условный оператор – это одна из базовых алгоритмических структур. 1 Операции отношения = = < > больше меньше больше или равно меньше или равно не равно равно Простое условие Сложное условие Логические операции NOTORAND Операторы в структуре ветвления могут быть простыми или составными ENDBEGIN Последовательность простых и (или) составных операторов xyx AND yx OR y NOT x false true falsetruefalsetrue false truefalse true false Сначала проверяется условие ЕСЛИ условие истинно, ТО выполняется оператор 1 ИНАЧЕ (если оно ложно) выполняется оператор 2 IF THEN ELSE условие да нет оператор 1 оператор 2 Полное ветвление да нет Неполное ветвление IF THEN условие оператор

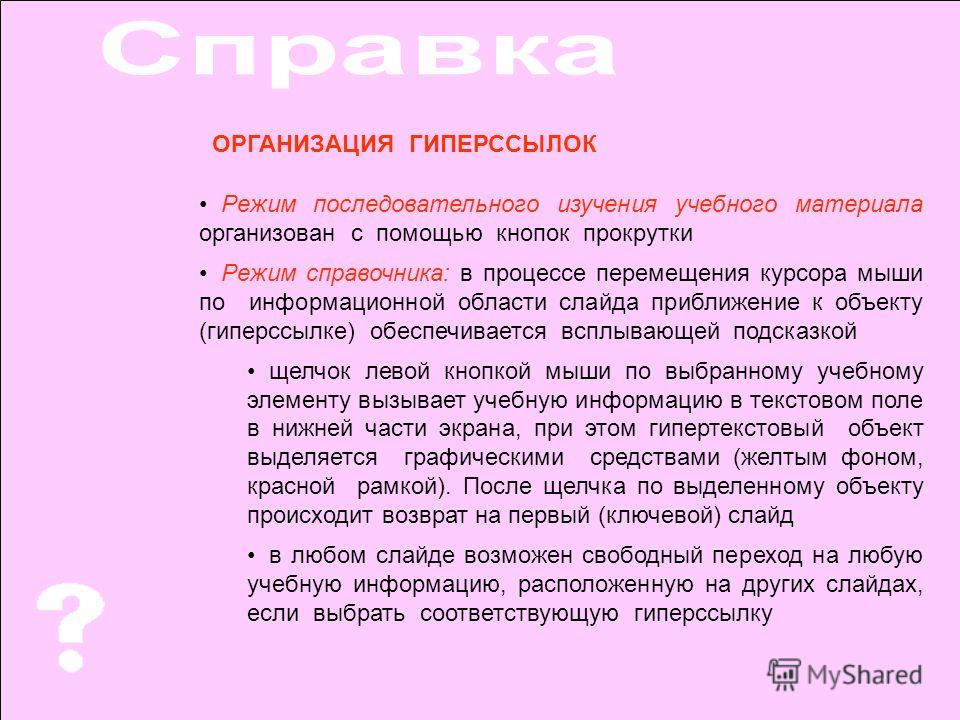

2 ОРГАНИЗАЦИЯ ГИПЕРССЫЛОК Режим последовательного изучения учебного материала организован с помощью кнопок прокрутки Режим справочника: в процессе перемещения курсора мыши по информационной области слайда приближение к объекту (гиперссылке) обеспечивается всплывающей подсказкой щелчок левой кнопкой мыши по выбранному учебному элементу вызывает учебную информацию в текстовом поле в нижней части экрана, при этом гипертекстовый объект выделяется графическими средствами (желтым фоном, красной рамкой). После щелчка по выделенному объекту происходит возврат на первый (ключевой) слайд в любом слайде возможен свободный переход на любую учебную информацию, расположенную на других слайдах, если выбрать соответствующую гиперссылку

3 ЛОГИЧЕСКОЕ ВЫРАЖЕНИЕ – это выражение, которое принимает значение TRUE (истина) или FALSE (ложь) и включает в себя операнды (константы и переменные) и (или) арифметические выражения, связанные операциями отношения и логическими операциями. Каждая операция отношения соединяет два операнда или выражения одного и того же типа (разрешается сравнивать вещественное число с целым). Любая операция сравнения в качестве результата дает значение TRUE или FALSE. 2 Операции отношения = = < > больше меньше больше или равно меньше или равно не равно равно Простое условие Логические операции NOTORAND Операторы в структуре ветвления могут быть простыми или составными ENDBEGIN Последовательность простых и (или) составных операторов xyx AND yx OR y NOT x false true falsetruefalsetrue false truefalse true false Сначала проверяется условие ЕСЛИ условие истинно, ТО выполняется оператор 1 ИНАЧЕ (если оно ложно) выполняется оператор 2 IF THEN ELSE условие да нет оператор 1 оператор 2 Полное ветвление да нет Неполное ветвление IF THEN условие оператор

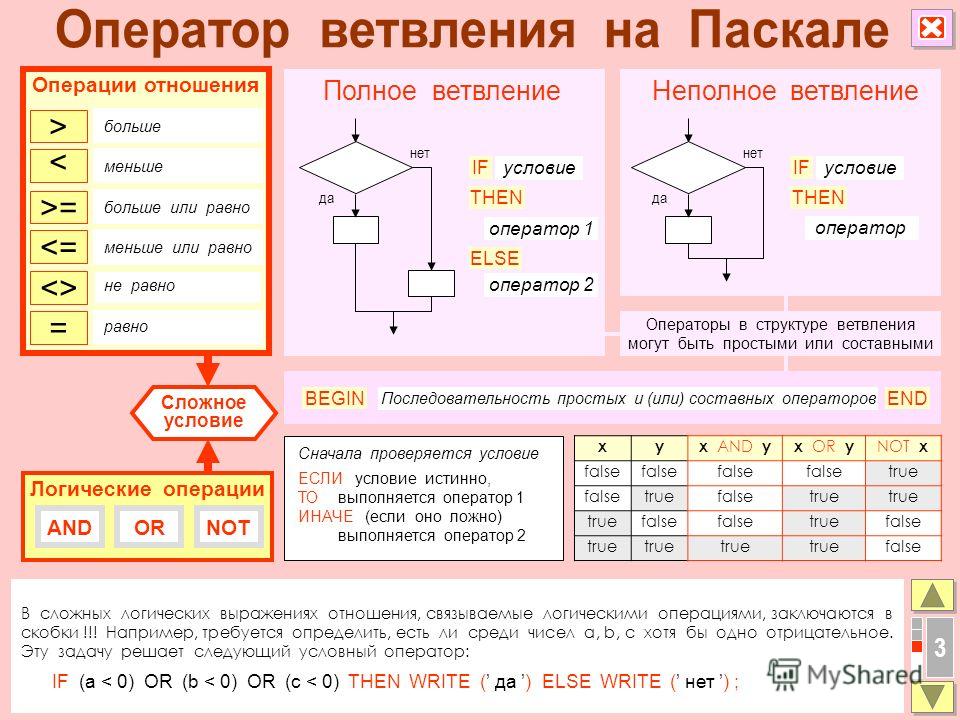

4 3 В сложных логических выражениях отношения, связываемые логическими операциями, заключаются в скобки !!! Например, требуется определить, есть ли среди чисел a, b, c хотя бы одно отрицательное. Эту задачу решает следующий условный оператор: IF (a < 0) OR (b < 0) OR (c < 0) THEN WRITE ( да ) ELSE WRITE ( нет ) ; Сложное условие Логические операции NOTORAND Операторы в структуре ветвления могут быть простыми или составными ENDBEGIN Последовательность простых и (или) составных операторов xyx AND yx OR y NOT x false true falsetruefalsetrue false truefalse true false Сначала проверяется условие ЕСЛИ условие истинно, ТО выполняется оператор 1 ИНАЧЕ (если оно ложно) выполняется оператор 2 IF THEN ELSE условие да нет оператор 1 оператор 2 Полное ветвление да нет Неполное ветвление IF THEN условие оператор Операции отношения = = < > больше меньше больше или равно меньше или равно не равно равно

5 4 Пример полного ветвления: IF a > b { ЕСЛИ a больше b } THEN c := a { ТО переменной c присвоить значение переменной а } ELSE c := b ; { ИНАЧЕ переменной с присвоить значение b } Пример неполного ветвления: IF b > a { ЕСЛИ b больше a } THEN c := b ; { ТО переменной c присвоить значение переменной b } Операции отношения = = < > больше меньше больше или равно меньше или равно не равно равно Простое условие Сложное условие Логические операции NOTORAND Операторы в структуре ветвления могут быть простыми или составными ENDBEGIN Последовательность простых и (или) составных операторов xyx AND yx OR y NOT x false true falsetruefalsetrue false truefalse true false Сначала проверяется условие ЕСЛИ условие истинно, ТО выполняется оператор 1 ИНАЧЕ (если оно ложно) выполняется оператор 2 IF THEN ELSE условие да нет оператор 1 оператор 2 Полное ветвление да нет Неполное ветвление IF THEN условие оператор

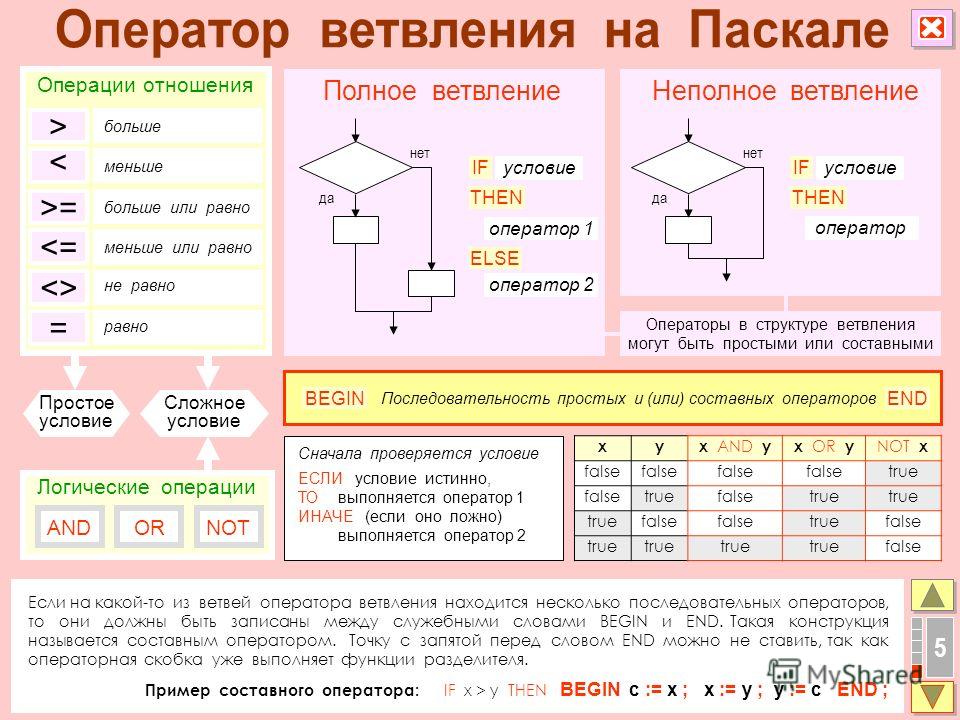

6 5 Если на какой-то из ветвей оператора ветвления находится несколько последовательных операторов, то они должны быть записаны между служебными словами BEGIN и END. Такая конструкция называется составным оператором. Точку с запятой перед словом END можно не ставить, так как операторная скобка уже выполняет функции разделителя. Пример составного оператора: IF x > y THEN BEGIN c := x ; x := y ; y := c END ; Операции отношения = = < > больше меньше больше или равно меньше или равно не равно равно Простое условие Сложное условие Логические операции NOTORAND Операторы в структуре ветвления могут быть простыми или составными ENDBEGIN Последовательность простых и (или) составных операторов xyx AND yx OR y NOT x false true falsetruefalsetrue false truefalse true false Сначала проверяется условие ЕСЛИ условие истинно, ТО выполняется оператор 1 ИНАЧЕ (если оно ложно) выполняется оператор 2 IF THEN ELSE условие да нет оператор 1 оператор 2 Полное ветвление да нет Неполное ветвление IF THEN условие оператор
