Лешуков Сергей Иванович1. 2 МОУ «Гимназия 11» Учитель технического труда Проектная деятельность по изготовлению разделочной доски. - презентация

1 Лешуков Сергей Иванович1

2 2 МОУ «Гимназия 11» Учитель технического труда Проектная деятельность по изготовлению разделочной доски

3 Лешуков Сергей Иванович3 Древесина- природный конструкционный материал Древесина как природный конструкционный материал получается из стволов деревьев при распиливании их на части.

4 Лешуков Сергей Иванович4 Текстура древесины Текстурой древесины называют рисунок на ее поверхности, образованный в результате перерезания годичных колец и волокон. О красивой поверхности древесины говорят, что она имеет богатую текстуру. Красивые текстуры имеют дуб, ясень, а также растущие в Африке, Америке, Австралии породы красного дерева, дающие древесину красного цвета различных оттенков.

5 Лешуков Сергей Иванович5 Пиломатериалы и древесные материалы При продольной распиловке стволов деревьев на лесопильных рамах получают различные пиломатериалы: брусья, бруски, доски, пластины, четвертины и горбыли. Пиломатериалы имеют следующие элементы: пласти, кромки, ребра и торцы. В качестве конструкционного материала широко применяют фанеру, древесностружечные плиты (ДСП), древесноволокнистые плиты (ДВП).

6 Лешуков Сергей Иванович6 Разметка заготовок из древесины Разметкой называют нанесение контурных линий будущего изделия на заготовку. При разметке применяют чертежные и измерительные инструменты, такие, как карандаши, линейки, угольники, циркули, а также шаблоны.

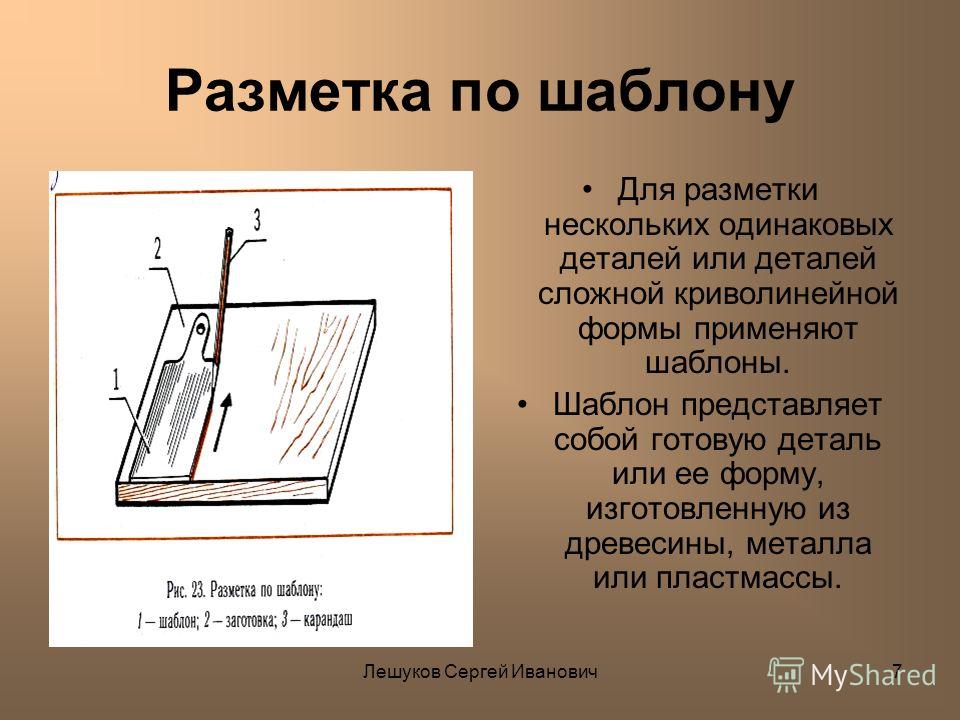

7 Лешуков Сергей Иванович7 Разметка по шаблону Для разметки нескольких одинаковых деталей или деталей сложной криволинейной формы применяют шаблоны. Шаблон представляет собой готовую деталь или ее форму, изготовленную из древесины, металла или пластмассы.

8 Лешуков Сергей Иванович8 Разметка окружности

9 Лешуков Сергей Иванович9 Виды пил.

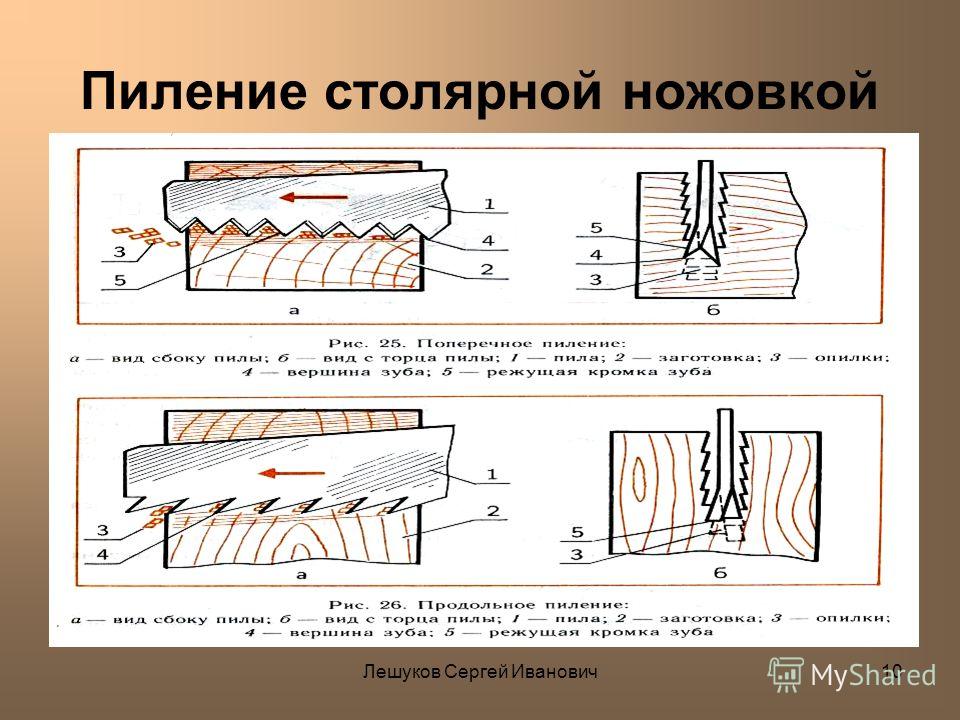

10 Лешуков Сергей Иванович10 Пиление столярной ножовкой

11 Лешуков Сергей Иванович11 Приемы пиления

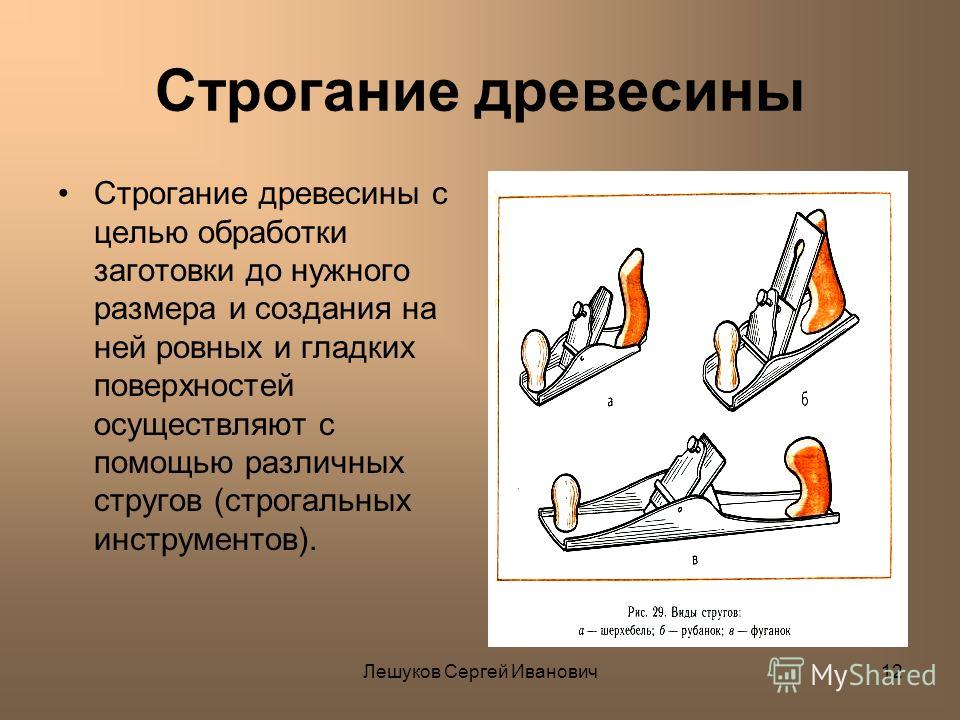

12 Лешуков Сергей Иванович12 Строгание древесины Строгание древесины с целью обработки заготовки до нужного размера и создания на ней ровных и гладких поверхностей осуществляют с помощью различных стругов (строгальных инструментов).

13 Лешуков Сергей Иванович13 Ножи

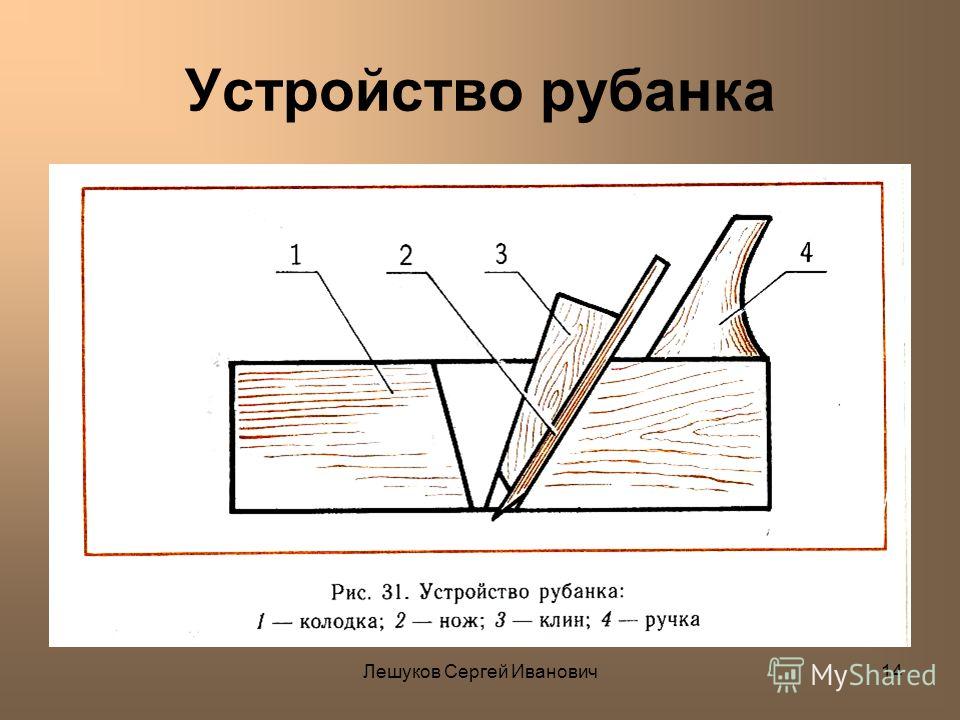

14 Лешуков Сергей Иванович14 Устройство рубанка

15 Лешуков Сергей Иванович15 Строгание рубанком

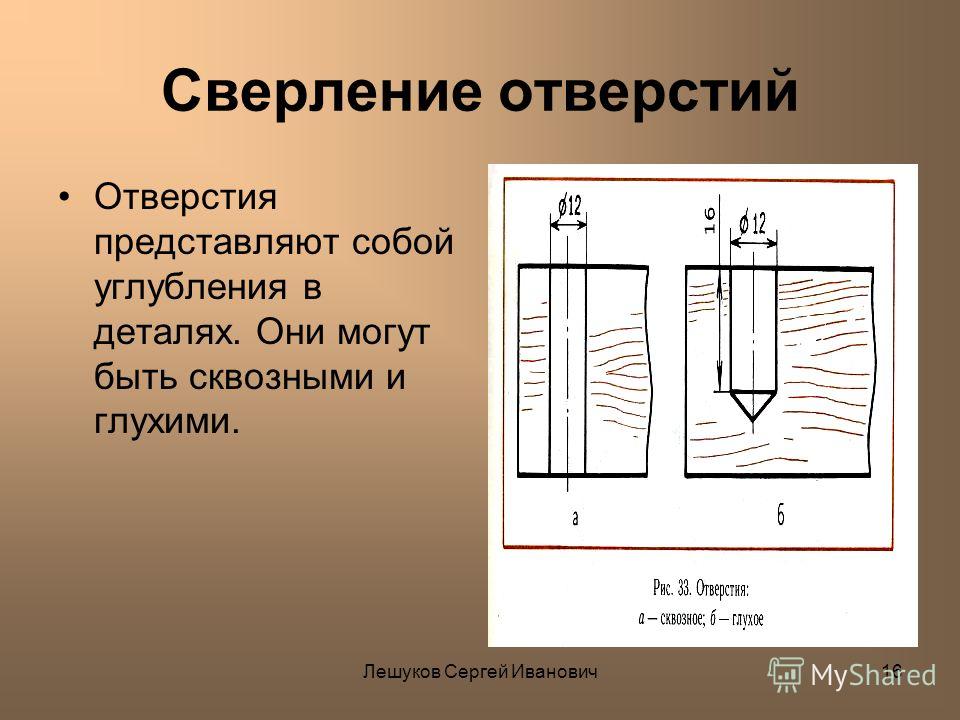

16 Лешуков Сергей Иванович16 Сверление отверстий Отверстия представляют собой углубления в деталях. Они могут быть сквозными и глухими.

17 Лешуков Сергей Иванович17 Сверла

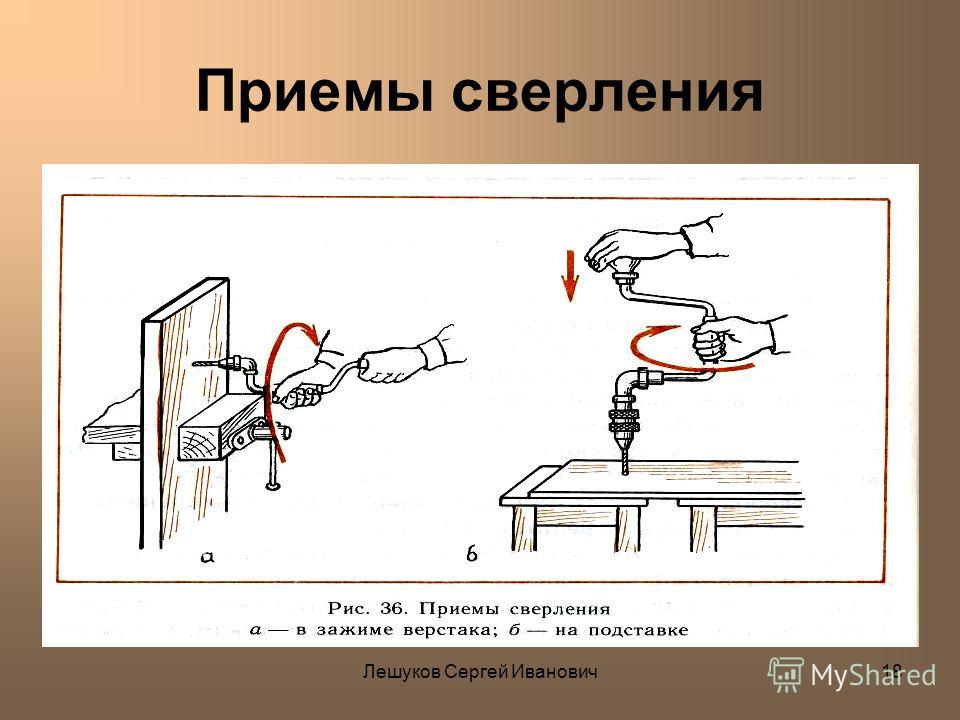

18 Лешуков Сергей Иванович18 Приемы сверления

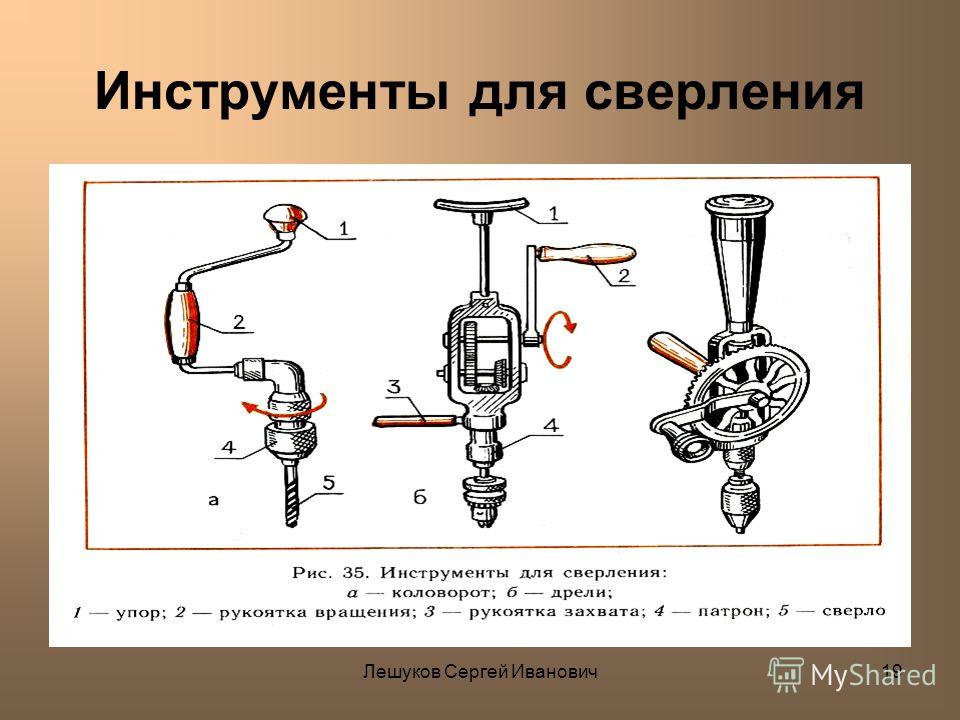

19 Лешуков Сергей Иванович19 Инструменты для сверления

20 Лешуков Сергей Иванович20 Графическая документация Прежде чем изготовить какую-либо деталь, выполняют ее технический рисунок, эскиз или чертеж. Такие изображения будущего изделия называют графической документацией. Технический рисунок-это наглядное объемное изображение предмета, выполненное от руки с указанием размеров и материала. Эскиз представляет собой изображение детали от руки с указанием размеров и сохранением соотношений между ее частями. Чертежом называют изображение изделия, вычерченное с помощью чертежных инструментов по определенным правилам.

21 Лешуков Сергей Иванович21 Этапы создания изделий из древесины Для того чтобы изготовить какое-либо изделие, необходимо выполнить ряд действий, то есть пройти ряд этапов. Прежде всего надо заранее продумать, из каких материалов будет состоять изделие Вначале изображают изделие в виде технического рисунка, эскиза или чертежа. Подбирают качественную заготовку из древесины необходимой породы. Размечают заготовку, проверяя размеры несколько раз. Затем строгают, пилят, зачищают и отделывают ее, превращая в готовое изделие. Изготовленное изделие необходимо проверить на прочность, испытать. Если обнаружатся какие-то недостатки, то надо найти причины их возникновения и устранить.

22 Лешуков Сергей Иванович22 Технологическая карта

23 Лешуков Сергей Иванович23 Последовательность выполнения операций 1 Выбрать заготовку из доски или фанеры толщиной 10…12 мм и разметить контур изделия по шаблону

24 Лешуков Сергей Иванович24 Последовательность выполнения операций 2 Выпилить контур изделия.

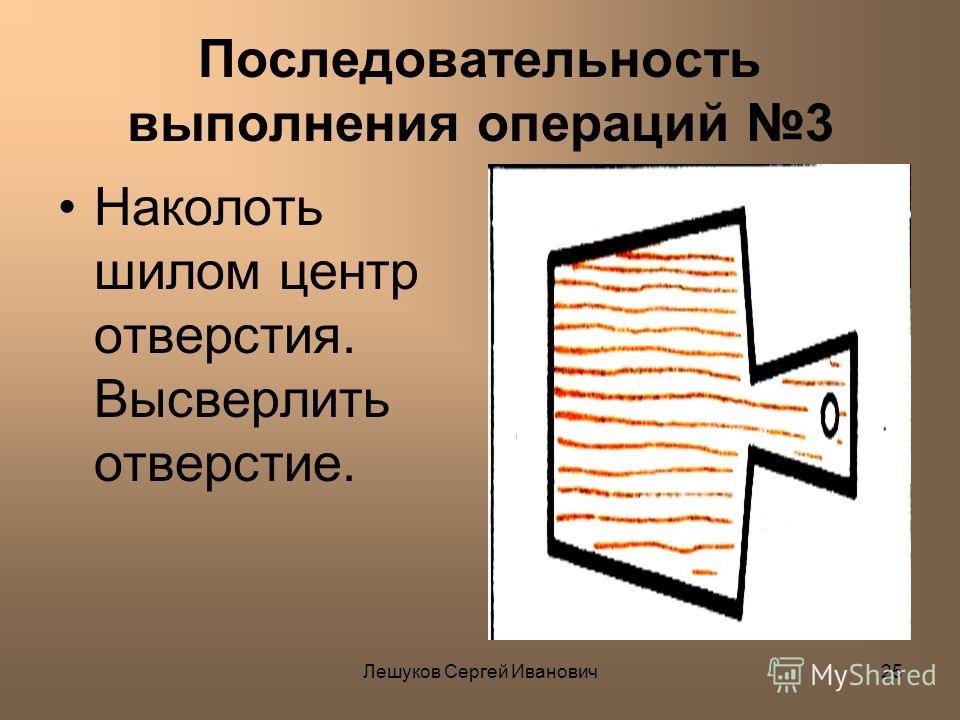

25 Лешуков Сергей Иванович25 Последовательность выполнения операций 3 Наколоть шилом центр отверстия. Высверлить отверстие.

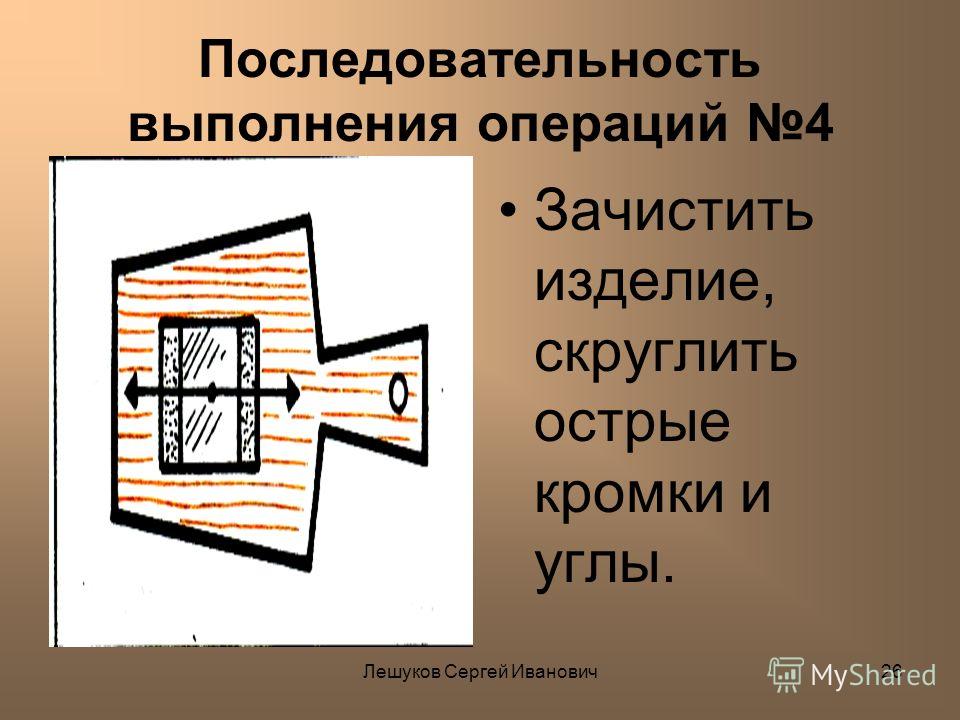

26 Лешуков Сергей Иванович26 Последовательность выполнения операций 4 Зачистить изделие, скруглить острые кромки и углы.

27 Лешуков Сергей Иванович27 Вывод В данном проекте показаны основные технологические понятия для самостоятельной работы. В качестве объекта труда выбрана разделочная доска. Изделия из древесины можно украсить выжиганием или росписью или геометрической резьбой.
