1 Топология компьютерных сетей
2 Локальные компьютерные сети объединяют компьютеры, установленные в одном помещении или в одном здании. Компьютеры соединяются посредством кабеля. Скорость передачи данных – 1-100– Мбит в секунду. Основное назначение локальной компьютерной сети – совместное использование ресурсов сети: программ, данных, дискового пространства, принтеров и других периферийных устройств. Основные компоненты локальной компьютерной сети: компьютеры с сетевыми адаптерами, кабель с разъемами для подключения, сетевое программное обеспечение.
3 Топология – это усредненная геометрическая схема соединений узлов сети. Узел –любое устройство, непосредственно подключенное к передающей среде сети.
4 Топологии вычислительных сетей могут быть самыми различными, но для локальных сетей типичными являются всего три: 1.Кольцевая (кольцо) 2.Шинная (шина) 3.Звездообразная (звезда)

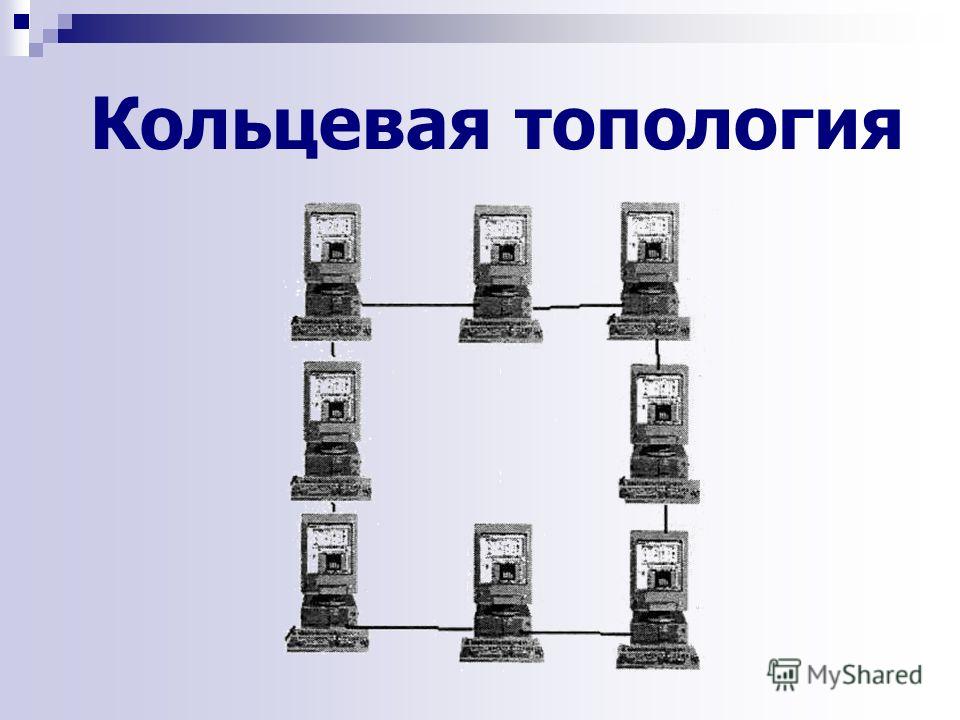

5 Кольцевая топология
6 Кольцевая топология предусматривает соединение узлов сети замкнутой кривой – кабелем передающей среды. Информация передается последовательно от компьютера к компьютеру по кольцу. В ней отсутствует центральный узел, что повышает устойчивость к неполадкам сети. Но последовательное соединение узлов сети снижает ее быстродействие, а выход из строя одного из узлов нарушает целостность кольца, т.е. требуются специальные меры для сохранения тракта передачи информации. Кольцевая сеть является идеальной для сетей, занимающих сравнительно небольшое пространство. Для соединений можно использовать любые типы кабелей.

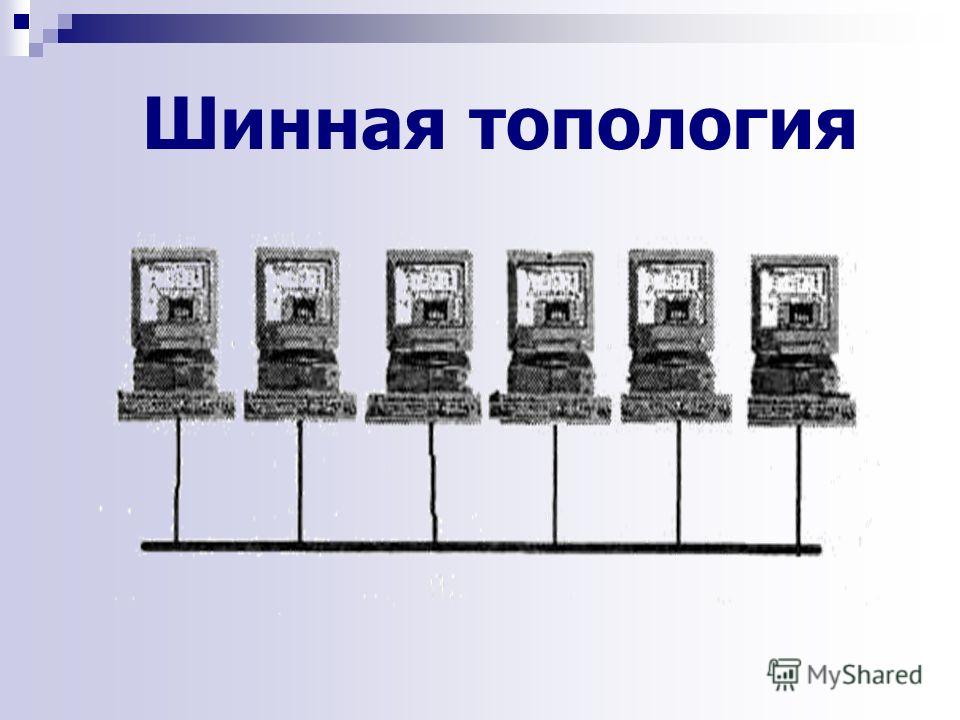

7 Шинная топология
8 Шинная топология – одна из наиболее простых. В качестве соединения используется коаксиальный кабель. При таком соединении данные от передающего узла распространяются в обе стороны, обмен может производиться между любыми компьютерами сети, независимо от остальных. При повреждении связи одного компьютера с общей шиной этот компьютер отключается от сети, но вся сеть работает. Сеть достаточно устойчива к возможным неисправностям отдельных узлов, но если повреждается шина, то вся сеть выходит из строя. Дисциплина обслуживания параллельная, что обеспечивает высокое быстродействие сети. Сеть легко наращивать и конфигурировать. Такие сети имеют малую протяженность и не позволяют использовать различные типы кабеля в пределах одной сети. Это наиболее простая и дешевая схема подключения, но она же и менее надежная.
9 Звездообразная топология Централь ный ПК

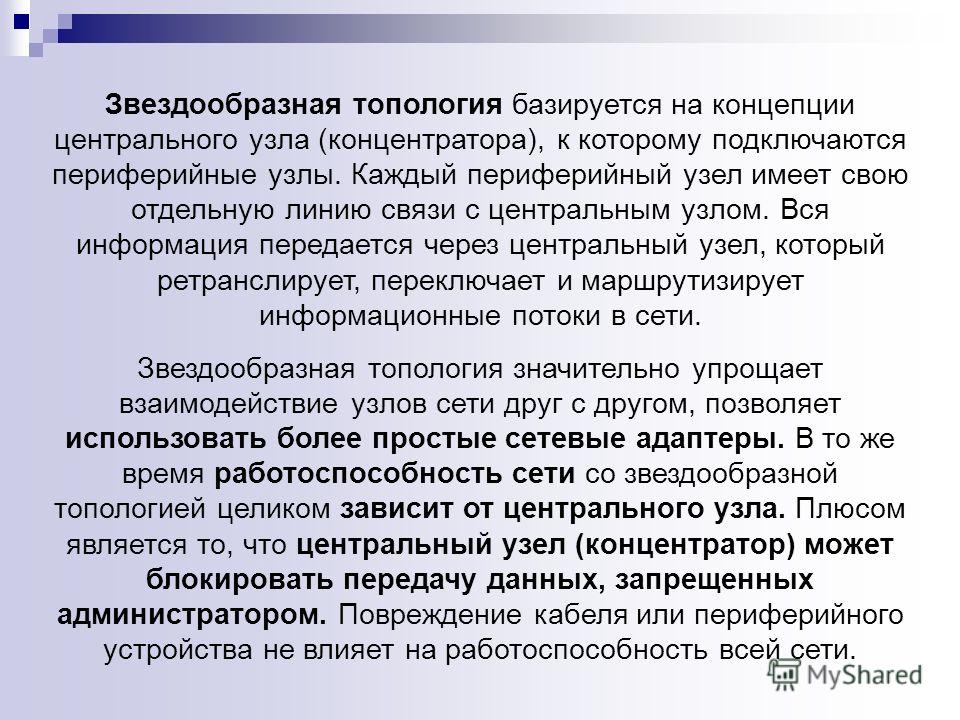

10 Звездообразная топология базируется на концепции центрального узла (концентратора), к которому подключаются периферийные узлы. Каждый периферийный узел имеет свою отдельную линию связи с центральным узлом. Вся информация передается через центральный узел, который ретранслирует, переключает и маршрутизирует информационные потоки в сети. Звездообразная топология значительно упрощает взаимодействие узлов сети друг с другом, позволяет использовать более простые сетевые адаптеры. В то же время работоспособность сети со звездообразной топологией целиком зависит от центрального узла. Плюсом является то, что центральный узел (концентратор) может блокировать передачу данных, запрещенных администратором. Повреждение кабеля или периферийного устройства не влияет на работоспособность всей сети.
11 Примеры других топологий
12 Топология "Все-Со-Всеми"
13 Топология "точка-точка"
14 Топология типа "звезда"
