1 Тепловые насосы абсорбционного типа

2 Абсорбционные тепловые насосы (АБТН) являются высокоэффективным энергосберегающим оборудованием для теплоснабжения различных объектов и предназначены для нагрева воды до 60 … 90С с использованием в качестве источника энергии теплоты греющего пара с давлением до 0,75 МПа и низкопотенциальную сбросную или природную теплоту с температурой 20…60С. Доля низкопотенциальной теплоты в вырабатываемой насосом энергии для подогрева воды составляет до 40% АБТН могут применяться для получения горячей воды на нужды отопления и горячего водоснабжения, для нагрева и охлаждения технологических сред в нефтехимии, энергетике, химии, металлургии и т.д. Конструкторские и производственные мощности компании позволяют выполнять проекты по монтажу тепловых насосов любой мощности «под ключ» с проведением проектно-изыскательских и строительно-монтажных работ.

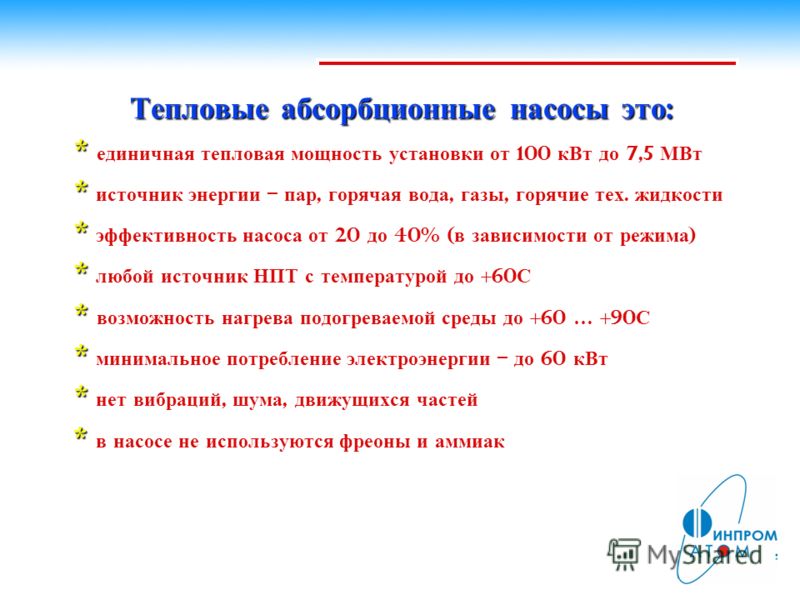

3 Тепловые абсорбционные насосы это : * * единичная тепловая мощность установки от 100 кВт до 7,5 МВт * * источник энергии – пар, горячая вода, газы, горячие тех. жидкости * * эффективность насоса от 20 до 40% ( в зависимости от режима ) * * любой источник НПТ с температурой до +60 С * * возможность нагрева подогреваемой среды до +60 … +90 С * * минимальное потребление электроэнергии – до 60 кВт * * нет вибраций, шума, движущихся частей * * в насосе не используются фреоны и аммиак

4 Принцип работы теплового насосы заключается в переносе тепловой мощности от источника низкопотенциальной теплоты (НПТ) к нагреваемому потоку, используя дополнительно высокопотенциальную теплоту (ВПТ).

5 Устройство и принцип действия АБТН серии GT В состав АБТН входят тепломассообменные аппараты различного назначения, соединенные контурами для циркуляции хладагента и абсорбента. Теплообменные поверхности аппаратов выполнены в виде горизонтальных пучков из тонкостенных медно-никелевых теплообменных труб. Все оборудование машин скомпоновано в единый агрегат на опорной раме, поставляемой заказчику в сборе в полной заводской готовности.

6 Принцип действия АБТН основан на способности раствора абсорбента поглощать водяные пары, имеющие более низкую температуру, чем раствор. Хладагент – вода – кипит под вакуумом на трубном пучке испарителя за счет теплоты, отводимой от циркулирующей в трубках охлаждаемой среды (источника низкопотенциальной теплоты). Водяные пары поглощаются раствором абсорбента на трубном пучке абсорбера с выделением теплоты, которая отводится нагреваемой водой, циркулирующей в трубках. Разбавленный раствор из абсорбера откачивается в генератор, где на трубном пучке осуществляется регенерация (выпаривание) поглощенных в абсорбере водяных паров за счет теплоты греющего теплоносителя. Сконденсированные нагреваемой водой водяные пары хладагента возвращаются в испаритель, а концентрированный раствор – в абсорбер.

7 Схема работы АБТН с паровым обогревом

8 Схема работы АБТН с подводом газа

9 Низкопотенциальные источники : Оборотная система охлаждения на машиностроительных заводах Благодаря тепловому насосу можно осуществить отбор тепла от оборотной системы водяного охлаждения. Степень охлаждения зависит от технологических параметров и влияет на количество отбираемого тепла Предложение позволяет: - отказаться или снизить нагрузку на градирни, - преобразует отводимое от оборудование тепло в тепло для систем отопления и горячего водоснабжения Применяется для отбора тепла при: - охлаждении компрессоров, насосов - охлаждении двигателей, ГПД, турбин - охлаждении газогенераторных и газоперекачивающих станций - охлаждении технологического оборудования

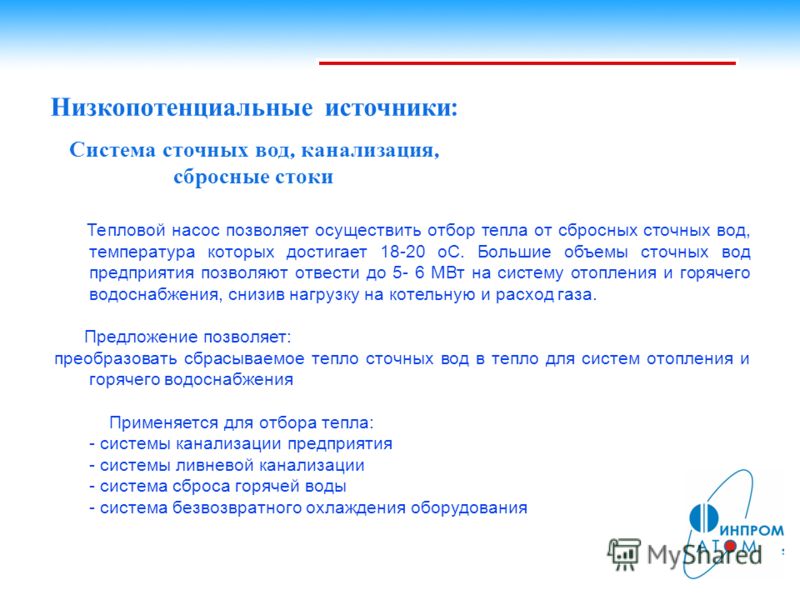

10 Низкопотенциальные источники : Система сточных вод, канализация, сбросные стоки Тепловой насос позволяет осуществить отбор тепла от сбросных сточных вод, температура которых достигает оС. Большие объемы сточных вод предприятия позволяют отвести до 5- 6 МВт на систему отопления и горячего водоснабжения, снизив нагрузку на котельную и расход газа. Предложение позволяет: преобразовать сбрасываемое тепло сточных вод в тепло для систем отопления и горячего водоснабжения Применяется для отбора тепла: - системы канализации предприятия - системы ливневой канализации - система сброса горячей воды - система безвозвратного охлаждения оборудования

11 Варианты применения абсорбционных тепловых насосов Отопление торгово-развлекательных и офисных зданий, питающихся от ГПД ГПД АБХМ АБТМ ГПД – газопоршневые двигатели АБХМ – абсорбционная холодильная установка (система кондиционирования здания) АБТН – абсорбционный тепловой насос (система отопления здания)

12 Варианты применения абсорбционных тепловых насосов Подогрев обратного потока горячей воды цеха Градирня Цех АБТМ

13 Варианты применения абсорбционных тепловых насосов Обогрев теплиц / зданий / офисов с использованием тепла гейзеров Теплица/ Цех/ Здание Скважина АБТМ Источник: Газ Пар
