Плавание судов Уроки физики в 7 классе Сарахман Ирина Дмитриевна, учитель физики МБОУ СОШ 8 г. Моздока РСО - Алания. - презентация

1 Плавание судов Уроки физики в 7 классе Сарахман Ирина Дмитриевна, учитель физики МБОУ СОШ 8 г. Моздока РСО - Алания

2 Что должны узнать ? 1. Почему железо тонет в воде, а железные корабли нет? 2. На каких физических явлениях и законах основано плавание кораблей? 3. Основные характеристики плавучести судна. 4. Какие бывают суда, где и для чего применяются?

3 Почему суда не тонут? Кусок железа тонет в воде. Почему суда не тонут, если они: изготовлены из железа и стали; изготовлены из железа и стали; имеют большую массу. имеют большую массу. 1. Суда построены из материалов с разной плотностью 2. Внутри судна имеется много камер (трюм, отсеки, каюты и т.д.), заполненных воздухом. 3. Поэтому средняя плотность судна оказывается меньше плотности воды. 4. Вес воды, вытесняемой подводной частью судна, равен весу судна с грузом в воздухе или силе тяжести, действующей на судно с грузом. Корабли и лодки не тонут благодаря закону Архимеда и действию выталкивающей силы!

4 Основные характеристики плавучести судна Ватерлиния Водоизмещение Грузоподъёмность Осадка – красная линия на корпусе судна, показывающая наибольшую допустимую осадку судна; – это глубина, на которую судно погружается в воду; – вес воды, вытесняемой судном при погружении до ватерлинии, равный силе тяжести, действующей на судно с грузом; - вес полезного груза, перевозимого судном - вес полезного груза, перевозимого судном

5 Когда судно па приколе - ЯКОРЬ Действие якоря основано на уравновешивании сил

6 Виды судов По району отправления: По району отправления: океанские каботажные (для прибрежных рейсов в море) речные озёрные По назначению: По назначению: торговые пассажирские военные научно-исследовательские По типу двигателя: По типу двигателя: гребные; пароходы и паротурбоходы; теплоходы; атомоходы; газотурбоходы электроходы и турбоэлектроходы. По назначению: По назначению: Лайнеры – суда пассажирского флота. Лайнеры – суда пассажирского флота. Контейнеровозы предназначены для доставки товаров в специальных контейнерах. Контейнеровозы предназначены для доставки товаров в специальных контейнерах. Ролкеры используются для перевозки колёсной техники. Ролкеры используются для перевозки колёсной техники. Лихтеровозы перевозят лихтеры, то есть несамоходные баржи, способные пройти по мелководью. Лихтеровозы перевозят лихтеры, то есть несамоходные баржи, способные пройти по мелководью. Балкеры предназначены для перевозки сыпучих грузов и снабжены наклонными продольными переборками. Балкеры предназначены для перевозки сыпучих грузов и снабжены наклонными продольными переборками. Танкеры предназначены для транспортировки жидких грузов (нефть) в трюмах, оснащены навигационной системой, спутниковой связью, аппаратурой для поиска судов, терпящих бедствие. Танкеры предназначены для транспортировки жидких грузов (нефть) в трюмах, оснащены навигационной системой, спутниковой связью, аппаратурой для поиска судов, терпящих бедствие. Ледоколы разрушают ледяные покровы, прокладывая путь другим судам («Ленин», «Ермак», «Красин», «Арктика», «Сибирь»). Ледоколы разрушают ледяные покровы, прокладывая путь другим судам («Ленин», «Ермак», «Красин», «Арктика», «Сибирь»).

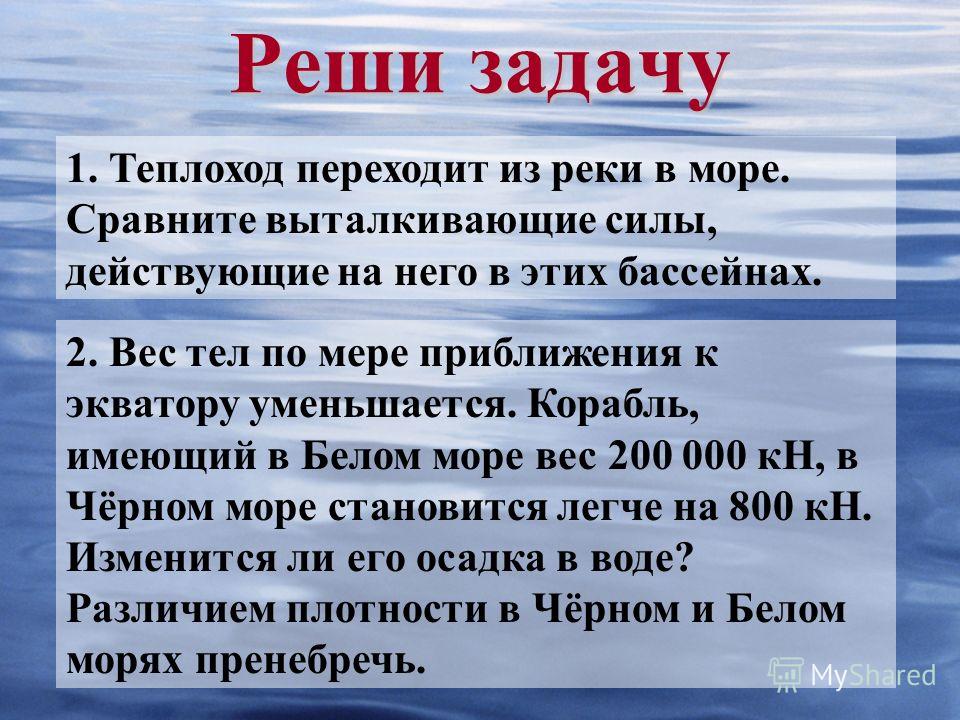

7 Реши задачу 1. Теплоход переходит из реки в море. Сравните выталкивающие силы, действующие на него в этих бассейнах. 2. Вес тел по мере приближения к экватору уменьшается. Корабль, имеющий в Белом море вес кН, в Чёрном море становится легче на 800 кН. Изменится ли его осадка в воде? Различием плотности в Чёрном и Белом морях пренебречь.

8 Реши задачу 3. В гавани во время прилива стоит судно, с которого спускается в море лесенка. Мальчик, желая определить скорость подъёма воды во время прилива, измерил высоту каждой ступеньки и уселся на берегу, чтобы отсчитать число ступенек, которые покроет вода за 2 часа. Удастся ли ему измерить скорость прилива?

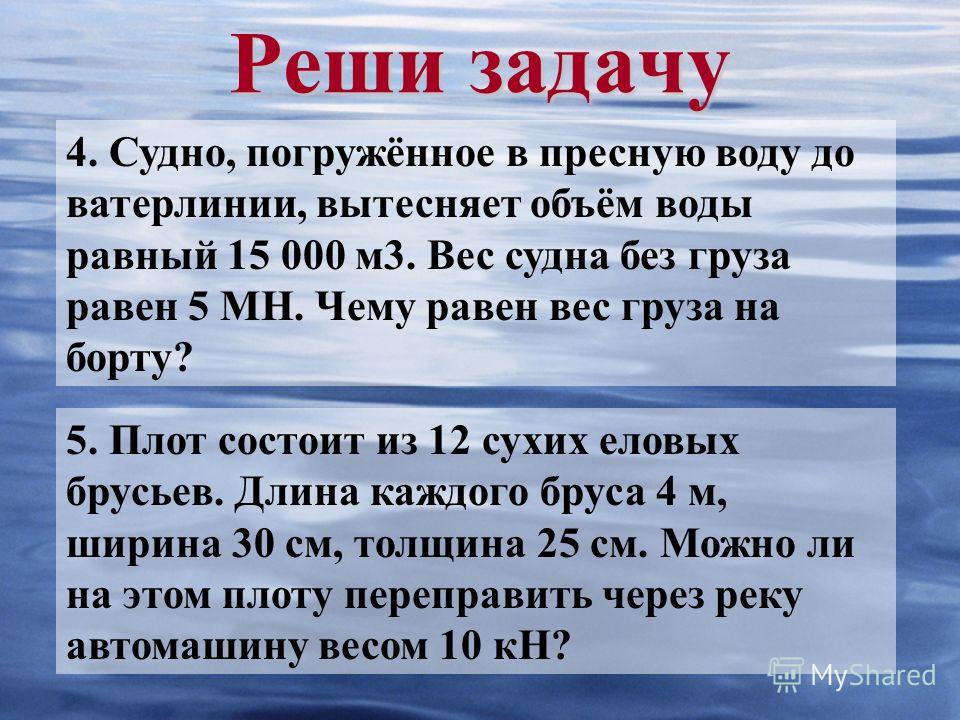

9 Реши задачу 4. Судно, погружённое в пресную воду до ватерлинии, вытесняет объём воды равный м3. Вес судна без груза равен 5 МН. Чему равен вес груза на борту? 5. Плот состоит из 12 сухих еловых брусьев. Длина каждого бруса 4 м, ширина 30 см, толщина 25 см. Можно ли на этом плоту переправить через реку автомашину весом 10 кН?

10 Домашнее задание По учебнику: § 51; упр.27 упр.27 Спасибо за работу на уроке !!!
