1 1 (19) БЛОЧНО-МОДУЛЬНЫЕ КОМПЛЕКТНЫЕ УСТРОЙСТВА НАРУЖНОЙ УСТАНОВКИ ВЫСОКОЙ ЗАВОДСКОЙ ГОТОВНОСТИ -Блочно-модульные комплектные трансформаторные подстанции БМ КТП -Блочно-модульные общеподстанционные пункты управления ОПУ БМ -Блочно-модульные комплектные трансформаторные подстанции погружных насосов БМ КТП ПН ЗАО «ЧЭАЗ», 2010 г.

2 2 (19) КТП тупиковые и проходные одно- и многомодульные одно- и двухтрансформаторные с воздушным и кабельным вводом Классификации блочно-модульных КТП

3 3 (19) - исполнения до 2500 кВА; - высокая степень заводской готовности; - возможность применения различных трансформаторов российского и зарубежного производства; - разработка индивидуальных проектов для каждого объекта; - различные варианты внешней отделки и расцветки конструкций - возможность транспортировки до места назначения автомобильным и железнодорожным транспортом. Основные достоинства БМ КТП Модуль КТППогрузка на транспортВариант расцветки

4 4 (19) - прочная сварная металлоконструкция (каркас), обшитая сэндвич- панелями; - утепленные двери с закрывающимися вентиляционными окнами (жалюзи); - открывание дверей на угол не менее 90 градусов; - врезные или навесные замки; - установка оборудования собственных нужд. Конструкция блочно-модульных зданий Каркас БМ КТП Дверь в трансформаторный отсек Разводка проводов

5 5 (19) - трансформаторы: сухие (ТСЗ, ТСГЛ и др.) или масляные (ТМЗ, ТМГ), как отечественного, так и зарубежного производства (Trihal, GDNN, ABB Risibloc и др.); - РУВН: шкафы ввода с выключателями нагрузки или разъединителями, ячейки различных серии, в т.ч. с микропроцессорной защитой (БЭМП, либо другого производителя); Комплектация БМ КТП Камера КСО-306Шкаф высоковольтного ввода ШВВ РУ-6(10): КСО с БЭМП Камера КСО-307

6 6 (19) - РУНН: одностороннего обслуживания (по типу ЩО-70) и двустороннего обслуживания (ячеечной конструкции) с автоматические выключателями отечественного (ВА) и зарубежного производства (Schneider Electric, Moeller, Siemens); -Оборудование собственных нужд (освещение, обогрев, вентиляция; -Комплект охранно-пожарной сигнализации (датчики пожарной и охранной сигнализации) – по требованию. Комплектация БМ КТП [продолжение] РУ-0,4 (по типу ЩО-70) Щит РУНН-0,4 (фрагмент) Ящик собственных нужд

7 7 (19) Дополнительное оснащение БМ КТП Охранно-пожарная сигнализация Системы микроклиматаСистемы АСУ

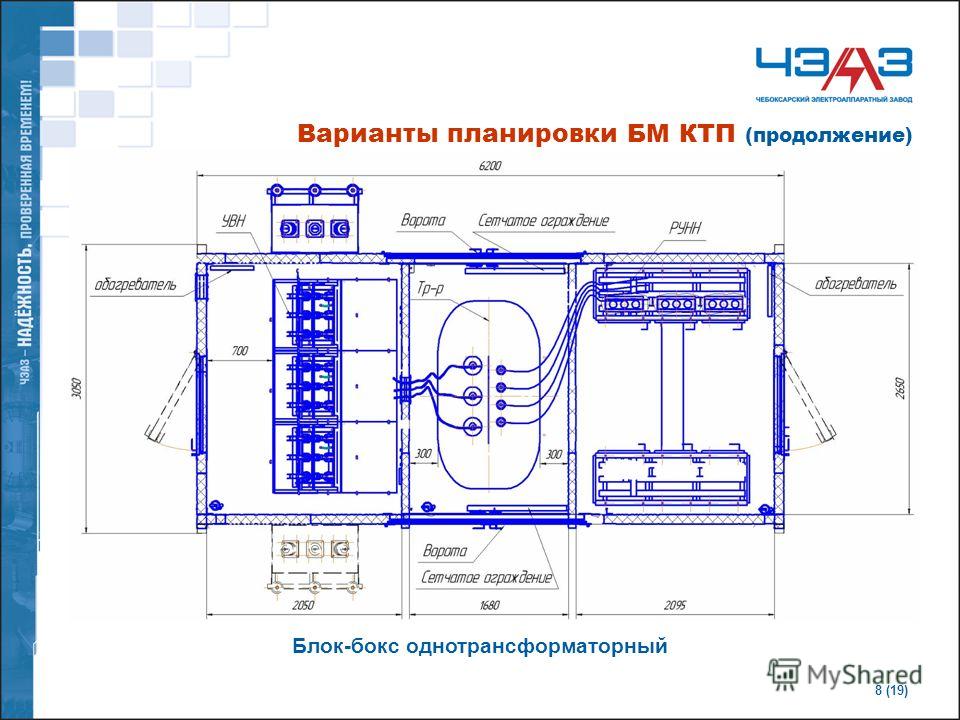

8 8 (19) Варианты планировки БМ КТП (продолжение) Блок-бокс однотрансформаторный

9 9 (19) Блок-бокс двухтрансформаторный Варианты планировки БМ КТП (продолжение)

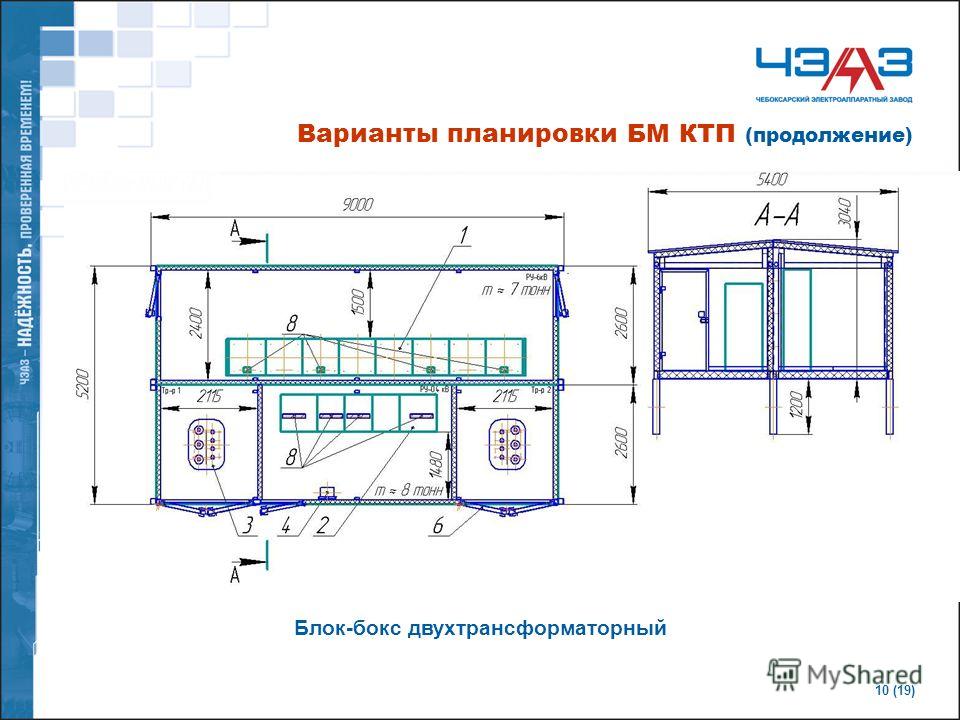

10 10 (19) Блок-бокс двухтрансформаторный Варианты планировки БМ КТП (продолжение)

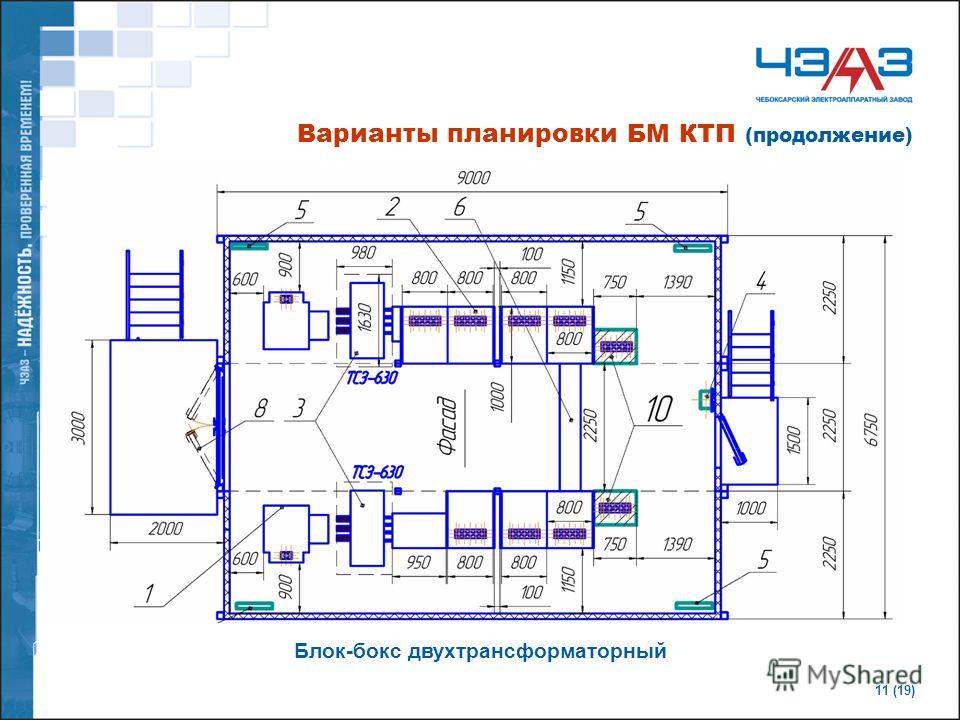

11 11 (19) Блок-бокс двухтрансформаторный Варианты планировки БМ КТП (продолжение)

12 12 (19) Варианты планировки БМ КТП (продолжение) Блок-бокс двухтрансформаторный

13 13 (19) Общеподстанционные пункты управления ОПУ комплектуются низковольтными комплектными устройствами для питания оперативным током собственных нужд подстанций, в частности: - цепей релейной защиты; - цепей автоматики и управления; - цепей электромагнитной блокировки; - цепей завода пружин высоковольтных выключателей; - зарядно-подзарядных агрегатов; - аппаратуры связи; - пожарной сигнализации; - электроотопления; - электропитания вентиляционных систем. Блочно-модульное здание ОПУ

14 14 (19) Варианты планировки ОПУ

15 15 (19) Варианты планировки ОПУ (продолжение)

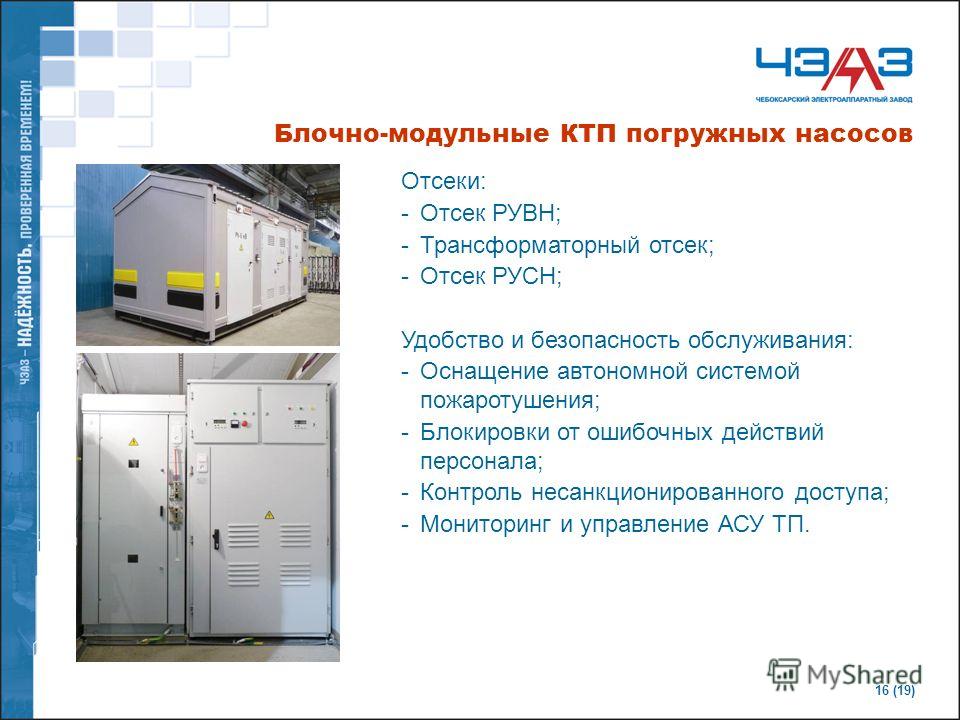

16 16 (19) Блочно-модульные КТП погружных насосов Отсеки: -Отсек РУВН; -Трансформаторный отсек; -Отсек РУСН; Удобство и безопасность обслуживания: -Оснащение автономной системой пожаротушения; -Блокировки от ошибочных действий персонала; -Контроль несанкционированного доступа; -Мониторинг и управление АСУ ТП.

17 17 (19) Блочно-модульные подстанции для управления погружными насосами

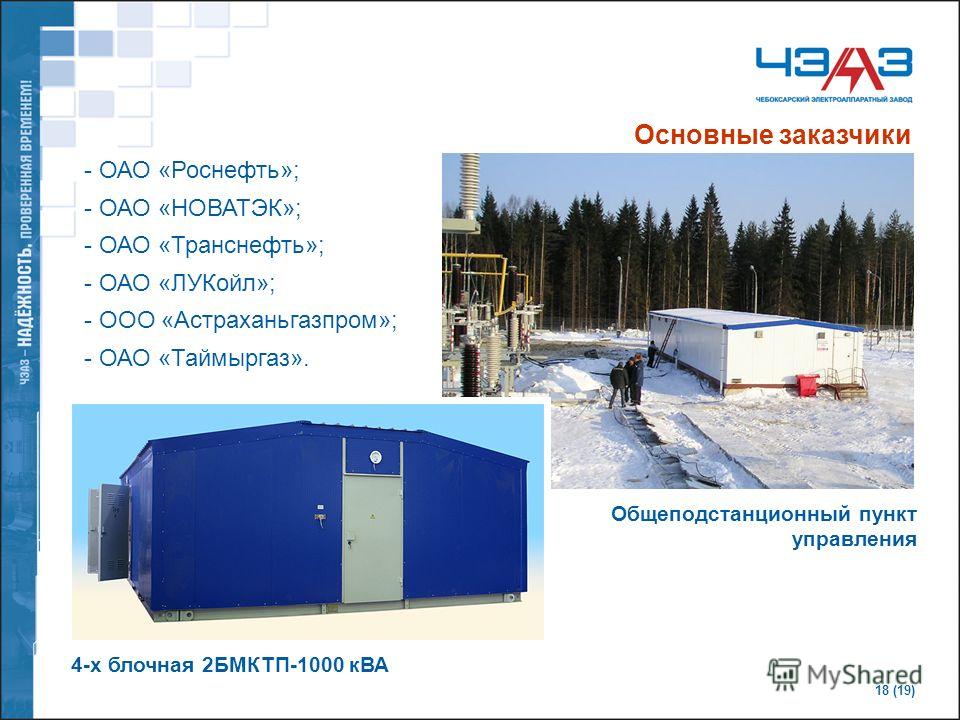

18 18 (19) Основные заказчики - ОАО «Роснефть»; - ОАО «НОВАТЭК»; - ОАО «Транснефть»; - ОАО «ЛУКойл»; - ООО «Астраханьгазпром»; - ОАО «Таймыргаз». Общеподстанционный пункт управления 4-х блочная 2БМКТП-1000 кВА

19 19 (19) Спасибо за внимание! Алексеев Владислав Юрьевич Главный конструктор по высоковольтному оборудованию тел.: (8352) факсы: (8352) , служба продаж: (8352)
