1 Пространственная дискретизация

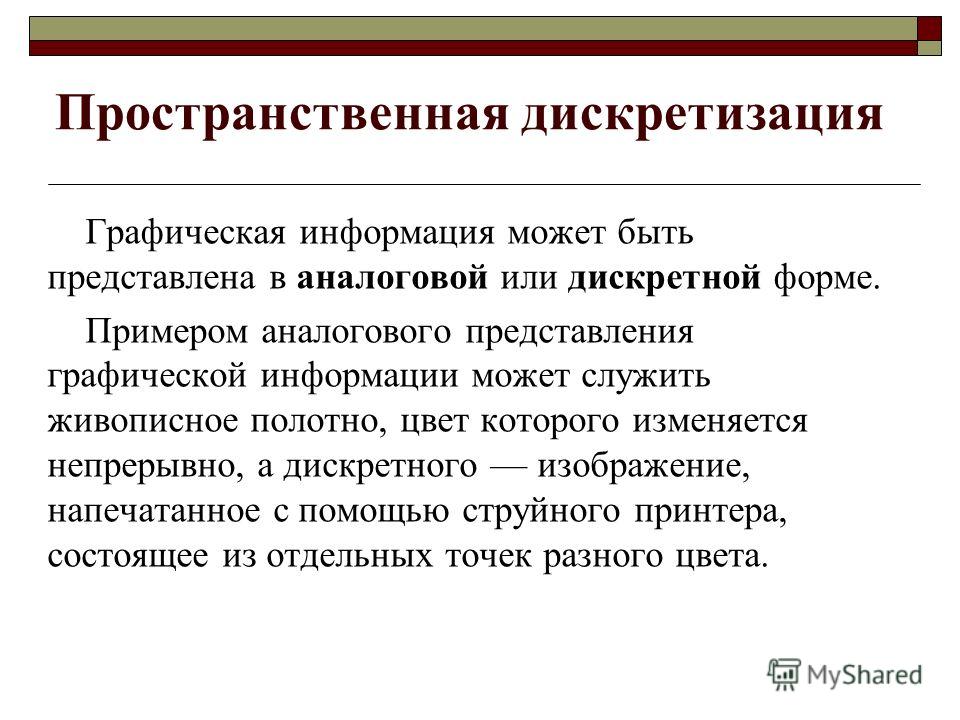

2 Графическая информация может быть представлена в аналоговой или дискретной форме. Примером аналогового представления графической информации может служить живописное полотно, цвет которого изменяется непрерывно, а дискретного изображение, напечатанное с помощью струйного принтера, состоящее из отдельных точек разного цвета.

3 Пространственная дискретизация Графические изображения из аналоговой (непрерывной) формы в цифровую (дискретную) преобразуются путем пространственной дискретизации. Пространственную дискретизацию изображения можно сравнить с построением изображения из мозаики (большого количества маленьких разноцветных стекол). Изображение разбивается на отдельные маленькие фрагменты (точки, или пиксели), причем каждый элемент имеет свой цвет (красный, зеленый, синий и т. д.).

4 Пространственная дискретизация Пиксель минимальный участок изображения, для которого независимым образом можно задать цвет. В результате пространственной дискретизации графическая информация представляется в виде растрового изображения, которое формируется из определенного количества строк, которые, в свою очередь, содержат определенное количество точек (рис. 1.1).

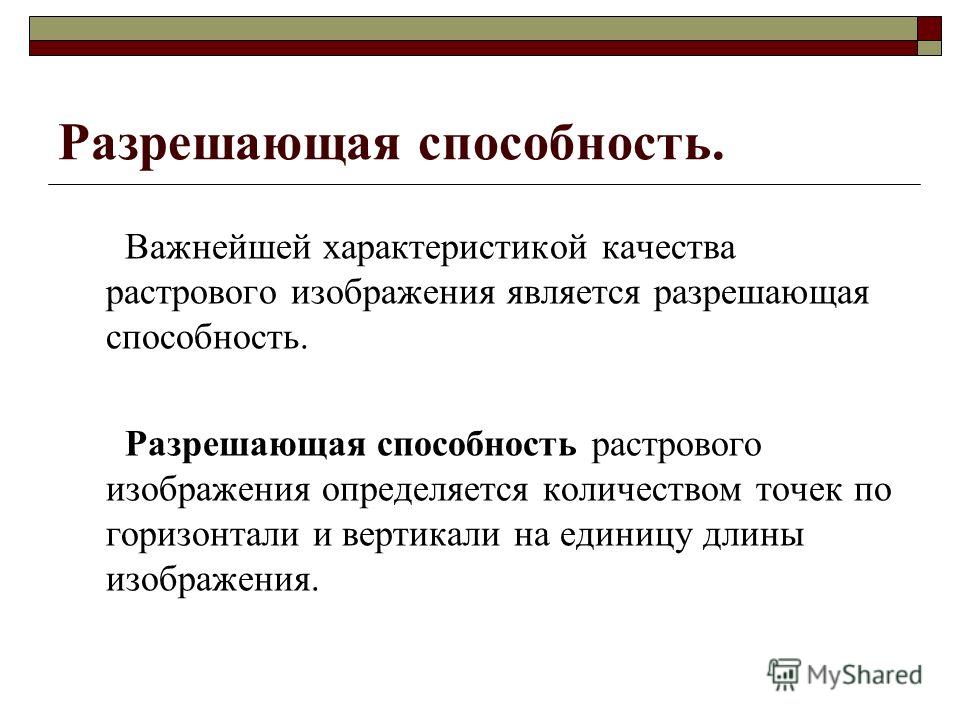

5 Разрешающая способность. Важнейшей характеристикой качества растрового изображения является разрешающая способность. Разрешающая способность растрового изображения определяется количеством точек по горизонтали и вертикали на единицу длины изображения.

6 Разрешающая способность. Чем меньше размер точки, тем больше разрешающая способность (так как больше количество строк и точек в строке) и, соответственно, выше качество изображения. Величина разрешающей способности обычно выражается в dpi (dot per inch точек на дюйм), т. е. в количестве точек в полоске изображения длиной один дюйм (1 дюйм = 2,54 см).

7 Разрешающая способность. Пространственная дискретизация непрерывных изображений, хранящихся на бумаге, фото- и кинопленке, может быть осуществлена путем сканирования. В настоящее время все большее распространение получают цифровые фото- и видеокамеры, которые фиксируют изображения сразу в дискретной форме.

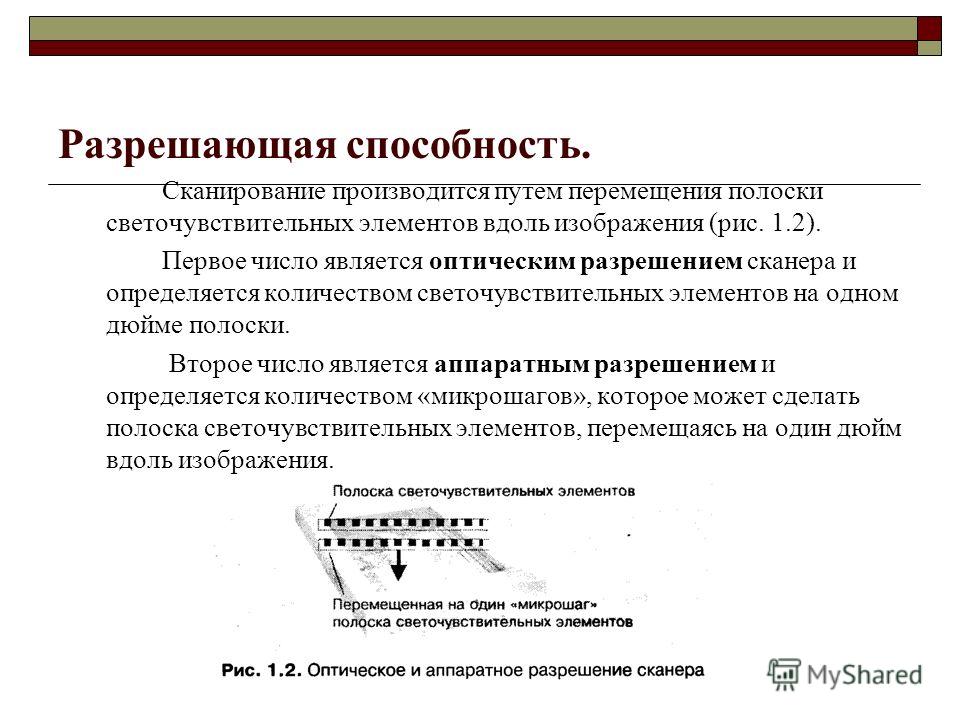

8 Разрешающая способность. Сканирование производится путем перемещения полос­ки светочувствительных элементов вдоль изображения (рис. 1.2). Первое число является оптическим разрешением сканера и определяется количеством свето­чувствительных элементов на одном дюйме полоски. Второе число является аппаратным разрешением и определяется количеством «микрошагов», которое может сделать полоска светочувствительных элементов, перемещаясь на один дюйм вдоль изображения.

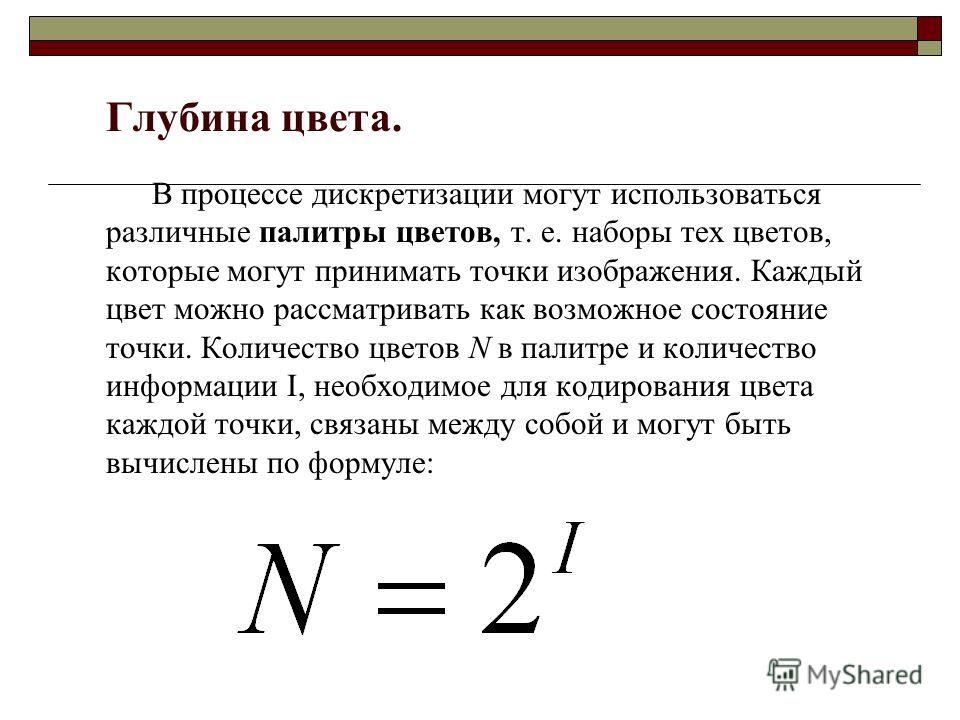

9 Глубина цвета. В процессе дискретизации могут использоваться различные палитры цветов, т. е. наборы тех цветов, которые могут принимать точки изображения. Каждый цвет можно рассматривать как возможное состояние точки. Количество цветов N в палитре и количество информации I, необходимое для кодирования цвета каждой точки, связаны между собой и могут быть вычислены по формуле:

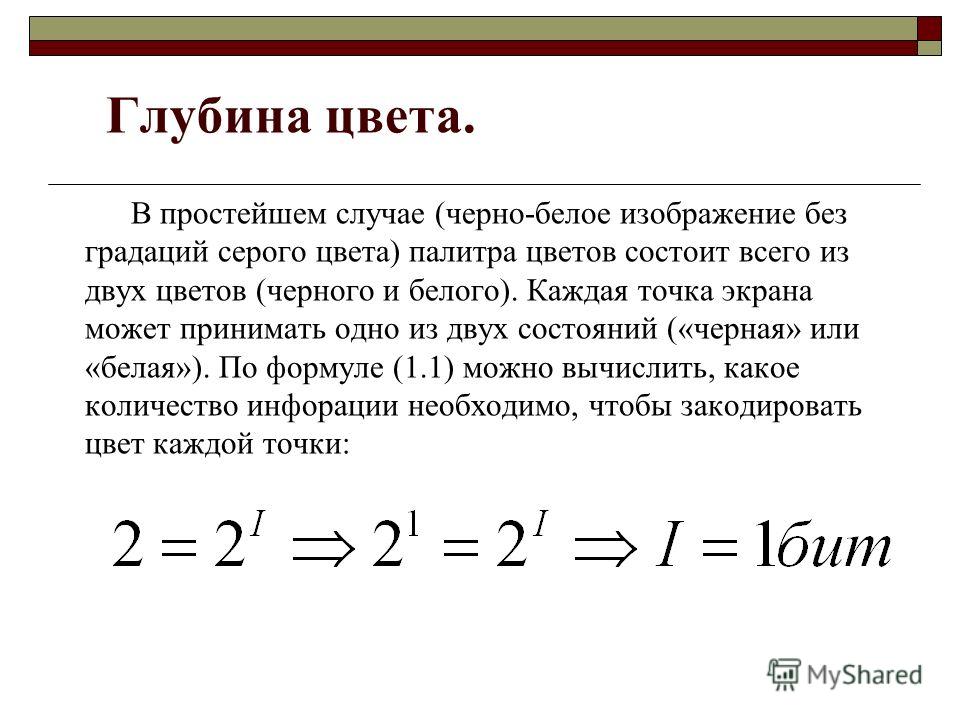

10 Глубина цвета. В простейшем случае (черно-белое изображение без градаций серого цвета) палитра цветов состоит всего из двух цветов (черного и белого). Каждая точка экрана может принимать одно из двух состояний («черная» или «белая»). По формуле (1.1) можно вычислить, какое количество инфорации необходимо, чтобы закодировать цвет каждой точки:

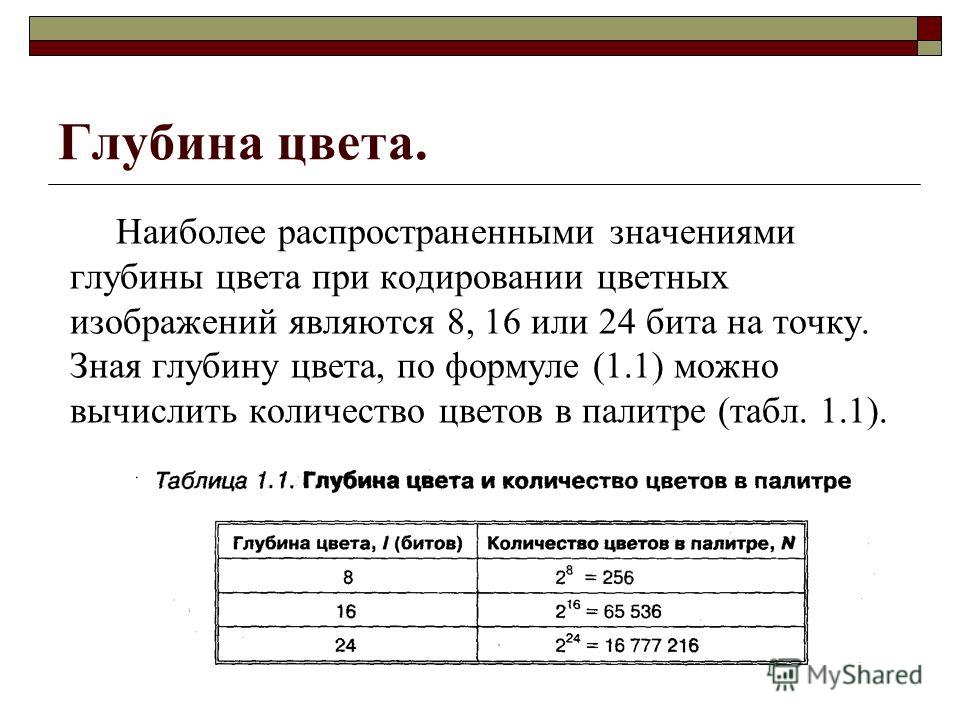

11 Глубина цвета. Наиболее распространенными значениями глубины цвета при кодировании цветных изображений являются 8, 16 или 24 бита на точку. Зная глубину цвета, по формуле (1.1) можно вычислить количество цветов в палитре (табл. 1.1).
