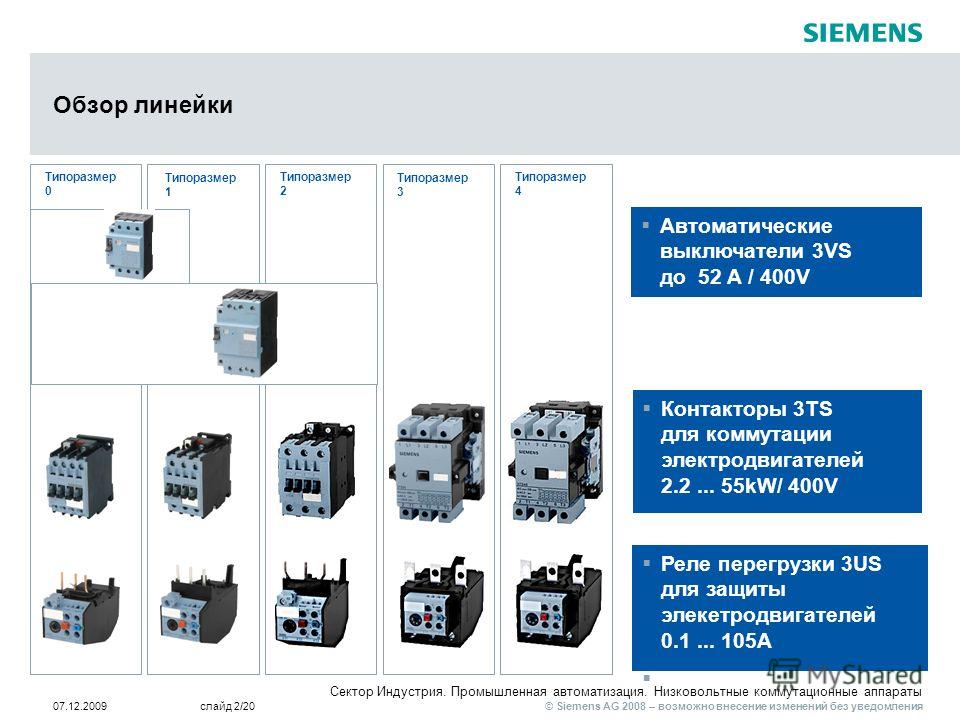

2 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 2/20 Обзор линейки Типоразмер 0 Типоразмер 1 Типоразмер 2 Типоразмер 3 Типоразмер 4 Контакторы 3TS для коммутации электродвигателей kW/ 400V Реле перегрузки 3US для защиты элекетродвигателей A stand-alone adaptor Автоматические выключатели 3VS до 52 A / 400V

3 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 3/20 3VS, 3TS, 3US Применение Экономичное решение для стандартных применений коммутации и защиты Контакторы 3TS в сочетании с реле перегрузки 3US предназначены для коммутации и защиты стандартных электродвигателй до 55 kW. Автоматические выключатели 3VS до 52 A защищают двигатель от перегрузки и от токов КЗ. Сертификация: МЭК ГОСТ Р CE CCC

4 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 4/20 Автоматические выключатели для защиты электродвигателей 3VS Характеристики Диапазон токов 0.4 A...52 A Нет дерейтинга при плотном монтаже ( side-by-side) до 55°C Компактное исполнение

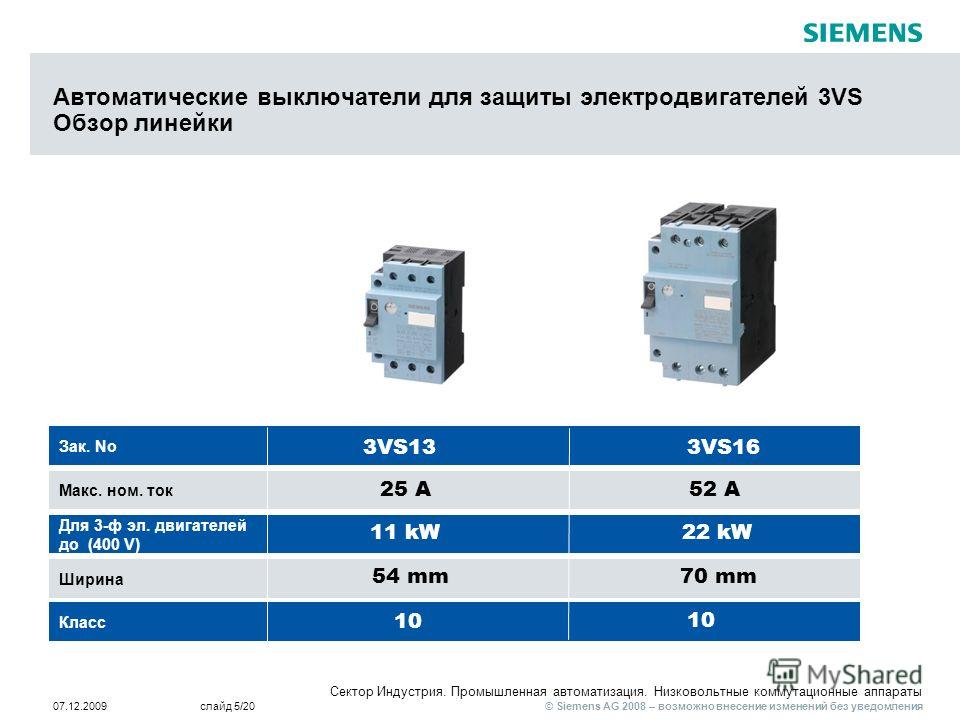

5 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 5/20 Зак. No Автоматические выключатели для защиты электродвигателей 3VS Обзор линейки Класс Ширина Для 3-ф эл. двигателей до (400 V) Макс. ном. ток 25 A 11 kW 52 A 22 kW 54 mm 70 mm 10 3VS133VS16

6 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 6/20 Автоматические выключатели для защиты электродвигателей 3VS Информация для выбора Блок-контакты: - Без блок-контактов - 1НО+1НЗ

7 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 7/20 Контакторы 3TS Характеристики 3-полюсные контакторы для коммутации электродвигателей для промышленных применений Диапазон токов до 105 А перекрывается аппаратами 5-ти типоразмеров Монтируемые блок-контакты Монтаж на DIN-рейку Температура окр. среды: °C Напряжения питания цепи управления: 24V, 110V, 220V AC 50/60 Гц 24V DC (до 3TS34)

8 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 8/20 Контакторы 3TS Обзор линейки Типоразмер Ie AC-1 [A] Мощность [kW/ 400V] Ie AC-3/ 400V [A] Зак. No 3TS 29/ 30/ 31/ 32 6 – – Монт. ширина [mm] 45 Температура окр. среды -25 … +55°C 3TS 33/ – TS 35/ TS 47/ TS 49/

9 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 9/20 Контакторы 3TS Информация для выбора (1/2)

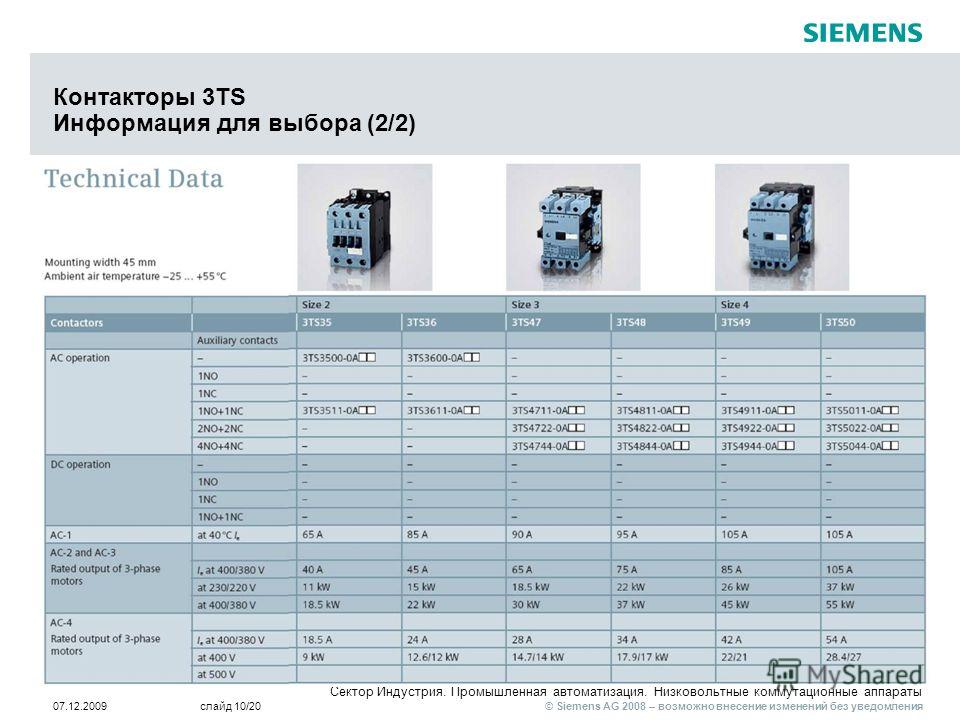

10 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 10/20 Контакторы 3TS Информация для выбора (2/2)

11 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 11/20 Принадлежности для контакторов 3TS Блок-контакты Варианты оснащения контакторов блок-контактами 1 НO: 3TX3010-8A 1 НЗ : 3TX3001-8A 1 НО+1НЗ: 3TY7601-1A

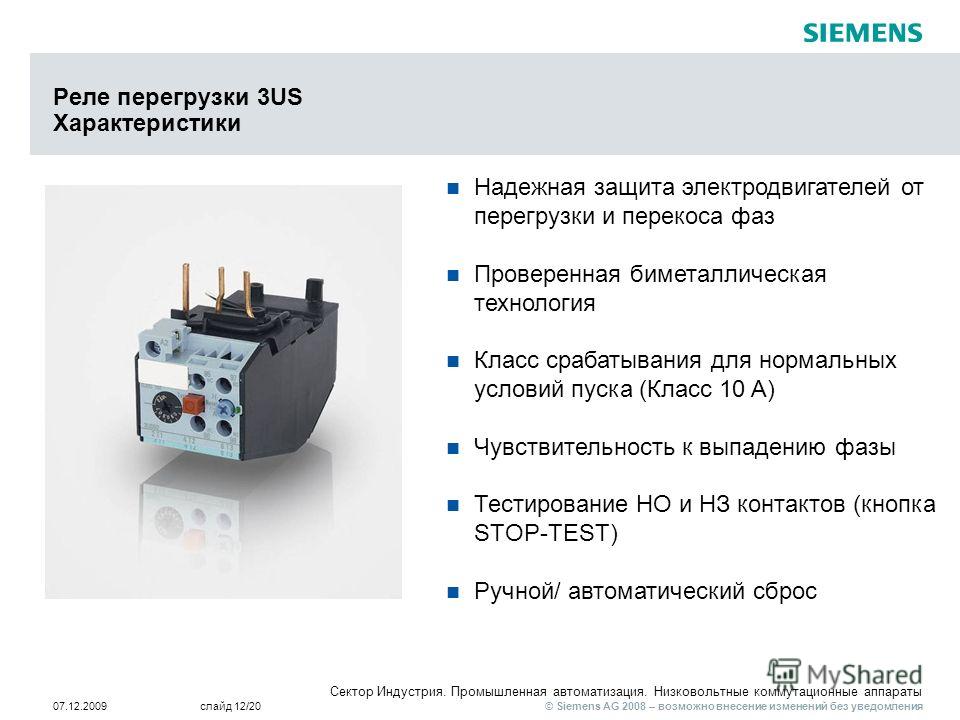

12 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 12/20 Реле перегрузки 3US Характеристики Надежная защита электродвигателей от перегрузки и перекоса фаз Проверенная биметаллическая технология Класс срабатывания для нормальных условий пуска (Класс 10 A) Чувствительность к выпадению фазы Тестирование НО и НЗ контактов (кнопка STOP-TEST) Ручной/ автоматический сброс

13 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 13/20 Реле перегрузки 3US Обзор линейки Типоразмер Ie AC-3/ 400V [A] Зак. No 3US50 0.1~18 0 3US55 6.3~32 1 3US56 1.0~45 2 3US ~105 3 – 4

14 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 14/20 Реле перегрузки 3US Характеристики * При монтаже на контактор, макс. ток 3US5800-8X A.

15 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 15/20 Реле перегрузки 3US Принадлежности Адаптеры для отдельной установки реле для 3US 50: 3US для 3US 55: 3US для 3US 56: 3US для 3US 58: 3US1958-8

16 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 16/20 Пусковые сборки 3TS/3US Варианты Типоразмер 0Типоразмер 1 3US503US55 3TS29,30,31,323TS33, 34 Типоразмер 2 Типоразмер 3 3TS35, 36 3TS 47, 48 3US56 3US58 Типоразмер 4 3TS 49, 50 3US58

17 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 17/20 Принадлежности для контакторов и реле перегрузки Информация для выбора

18 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 18/20 Преимущества для эксплуатации Преимущества Экономичное решение для коммутации и защиты стандартных электродвигателей Стандартные принадлежности Прямой или раздельный монтаж аппаратов Smart. Easy. Reliable.

19 © Siemens AG 2008 – возможно внесение изменений без уведомления Сектор Индустрия. Промышленная автоматизация. Низковольтные коммутационные аппараты слайд 19/20 Документация и техническая поддержка Документация: Брошюра - E20001-A1050-P302-X-7600 (англ.) - E20001-A1050-P302-X-7600-RUS (рус.) Каталог - E86060-K1815-A101-A (англ.) - E86060-K1815-A101-A RUS (рус.) Презентации Техническая поддержка: +7(495) ,
