Основополагающий вопрос: Что такое влажность? Парциальное давление водяного пара Относительная влажность Точка росы. - презентация

1

2 Основополагающий вопрос: Что такое влажность?

3

4

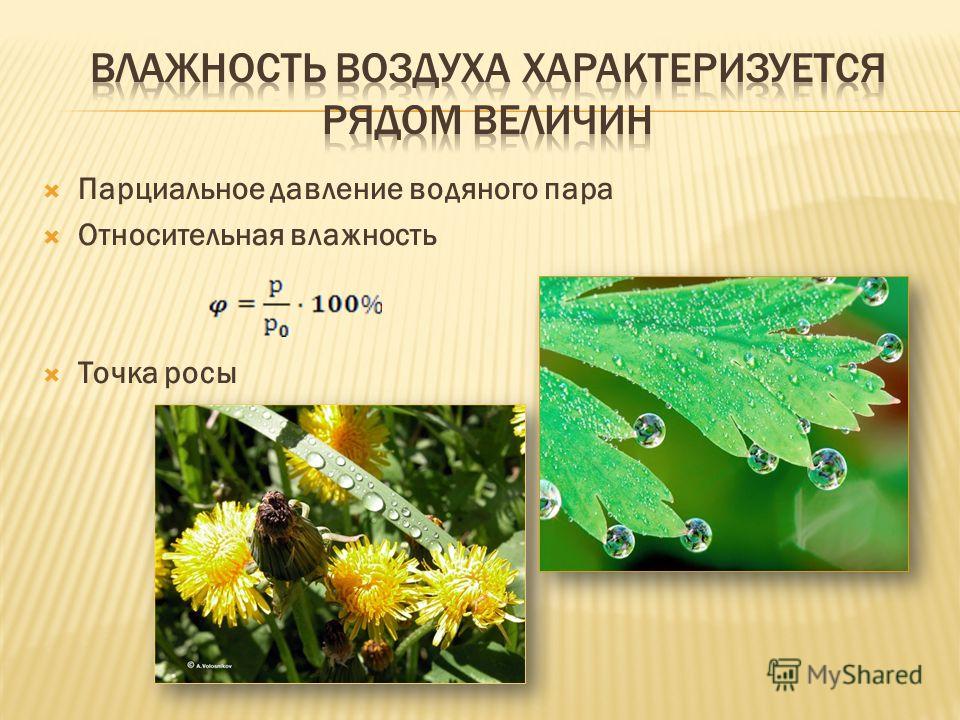

5 Парциальное давление водяного пара Относительная влажность Точка росы

6 Приборы для изучения влажности воздуха Психрометр

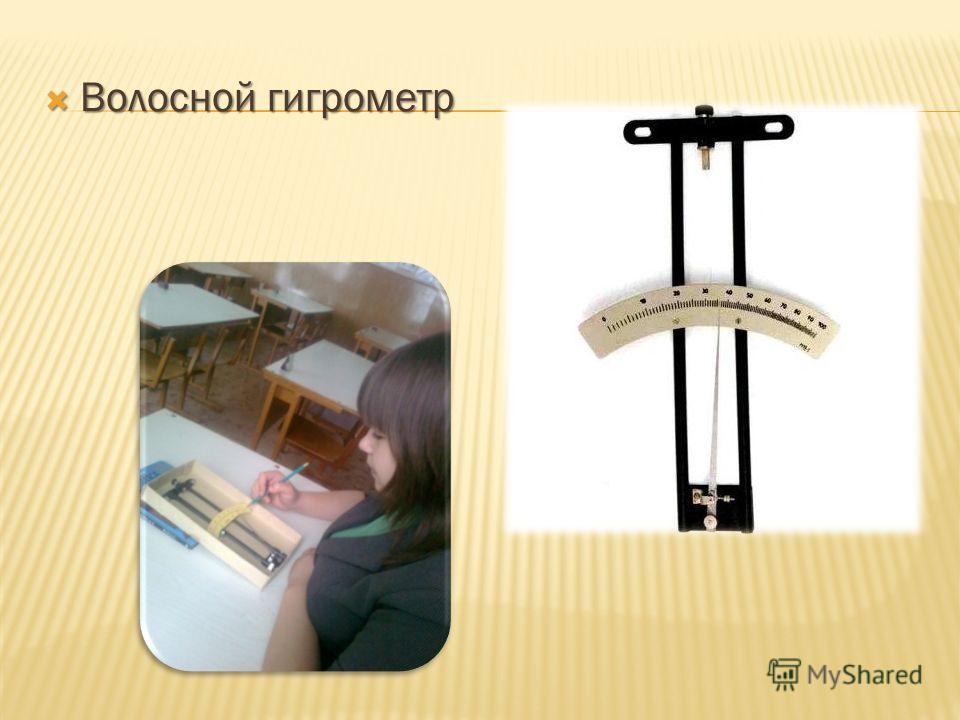

7 Волосной гигрометр Волосной гигрометр

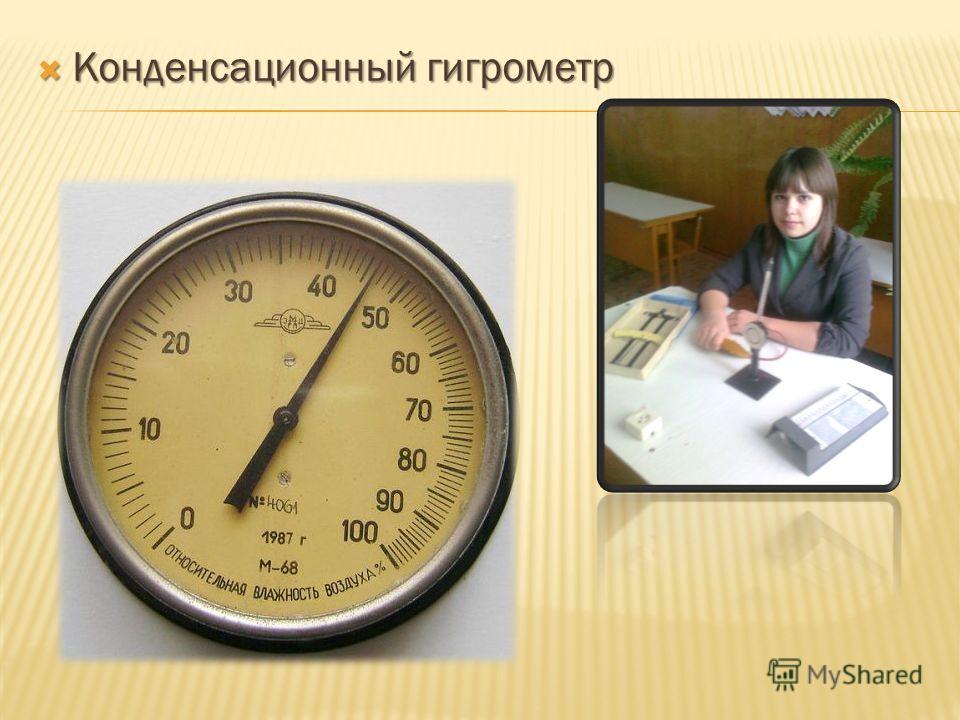

8 Конденсационный гигрометр Конденсационный гигрометр

9

10

11

12

13

14

15

16

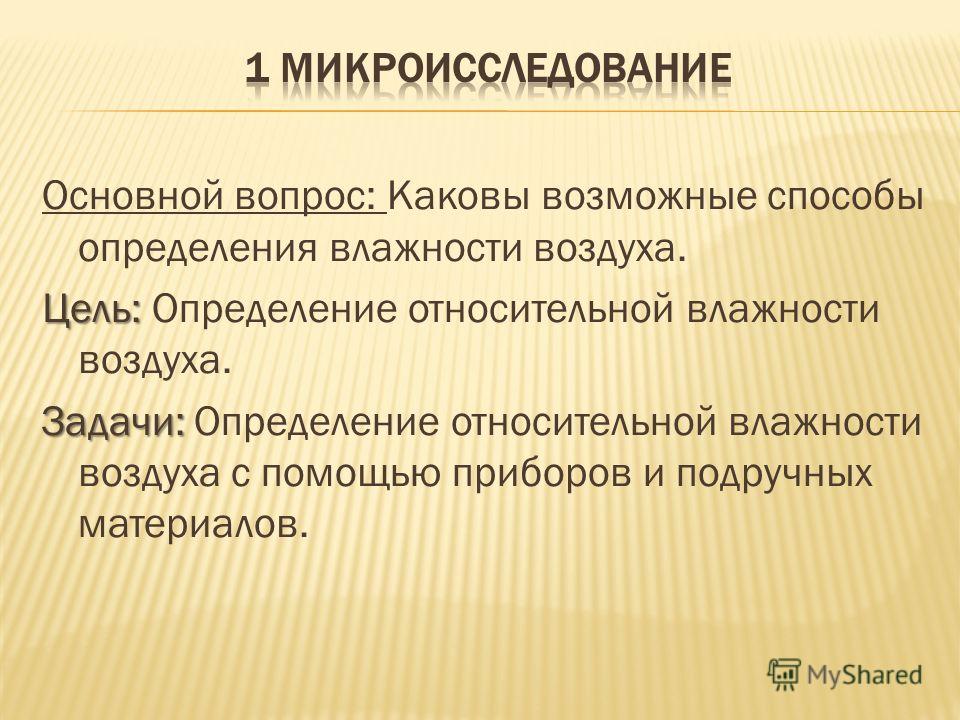

17 Основной вопрос: Каковы возможные способы определения влажности воздуха. Цель: Цель: Определение относительной влажности воздуха. Задачи: Задачи: Определение относительной влажности воздуха с помощью приборов и подручных материалов.

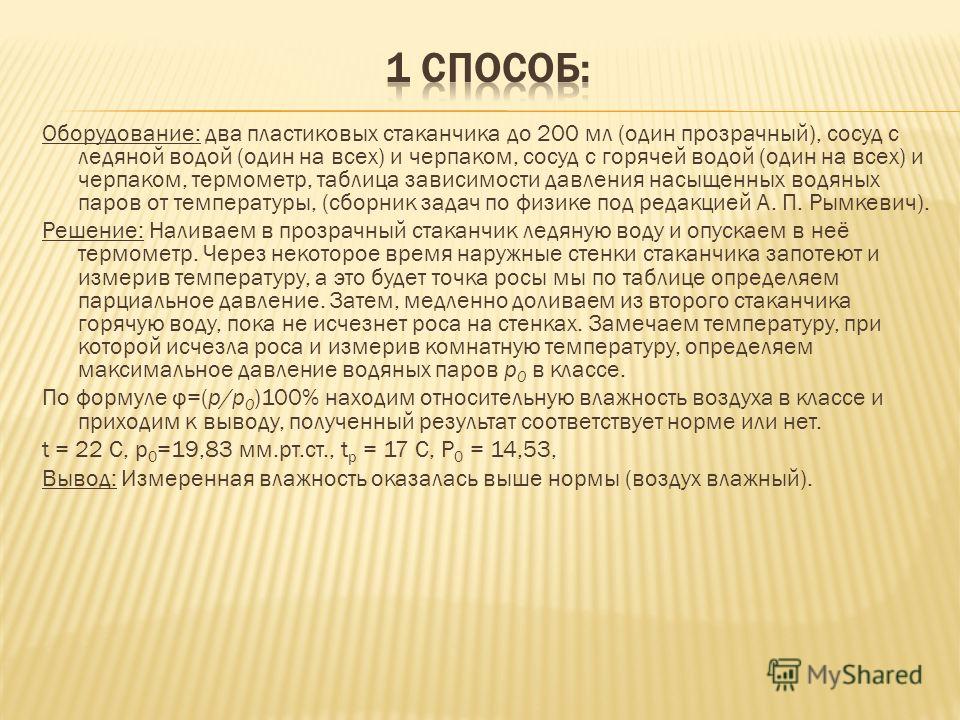

18 Оборудование: два пластиковых стаканчика до 200 мл (один прозрачный), сосуд с ледяной водой (один на всех) и черпаком, сосуд с горячей водой (один на всех) и черпаком, термометр, таблица зависимости давления насыщенных водяных паров от температуры, (сборник задач по физике под редакцией А. П. Рымкевич). Решение: Наливаем в прозрачный стаканчик ледяную воду и опускаем в неё термометр. Через некоторое время наружные стенки стаканчика запотеют и измерив температуру, а это будет точка росы мы по таблице определяем парциальное давление. Затем, медленно доливаем из второго стаканчика горячую воду, пока не исчезнет роса на стенках. Замечаем температуру, при которой исчезла роса и измерив комнатную температуру, определяем максимальное давление водяных паров р 0 в классе. По формуле φ=(р/р 0 )100% находим относительную влажность воздуха в классе и приходим к выводу, полученный результат соответствует норме или нет. t = 22 C, p 0 =19,83 мм.рт.ст., t р = 17 С, Р 0 = 14,53, Вывод: Измеренная влажность оказалась выше нормы (воздух влажный).

19 2 способ: Оборудование: психрометр Августа, конденсационный гигрометр, волосной гигрометр. А) Измерение влажности воздуха с помощью психрометра Августа. Показания сухого термометра t c = 22 o C, а показания влажного t в = 16 o C, разность показаний t=6 o С. По психрометрической таблице 6 (задачник А. П. Рымкевич) при 22 o С и t=6 o С относительная влажность φ = 54%. Вывод: Измеренная влажность воздуха соответствует норме: 40%:60%.

20 Б) измерение влажности воздуха с помощью конденсационного гигрометра. Конденсационный гигрометр позволяет непосредственно определять точку росы. Простейший прибор этого типа представляет собой металлическую коробку, передняя стенка которой хорошо отполирована. Внутрь коробки наливают легко испаряющуюся жидкость – эфир – и вставляют в термометр. Пропуская через коробку воздух с помощью резиновой груши, вызывают сильное испарение эфира и быстрое охлаждение коробки. По термометру замечают температуру, при которой появляются капельки росы на полированной поверхности стенки.

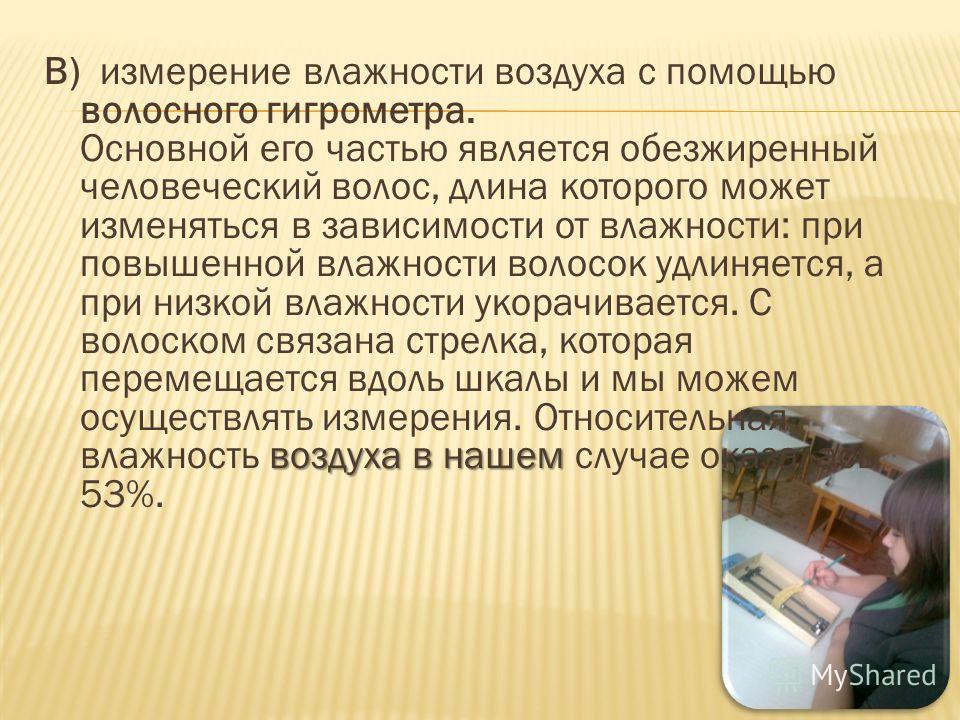

21 воздуха в нашем В) измерение влажности воздуха с помощью волосного гигрометра. Основной его частью является обезжиренный человеческий волос, длина которого может изменяться в зависимости от влажности: при повышенной влажности волосок удлиняется, а при низкой влажности укорачивается. С волоском связана стрелка, которая перемещается вдоль шкалы и мы можем осуществлять измерения. Относительная влажность воздуха в нашем случае оказалась 53%.

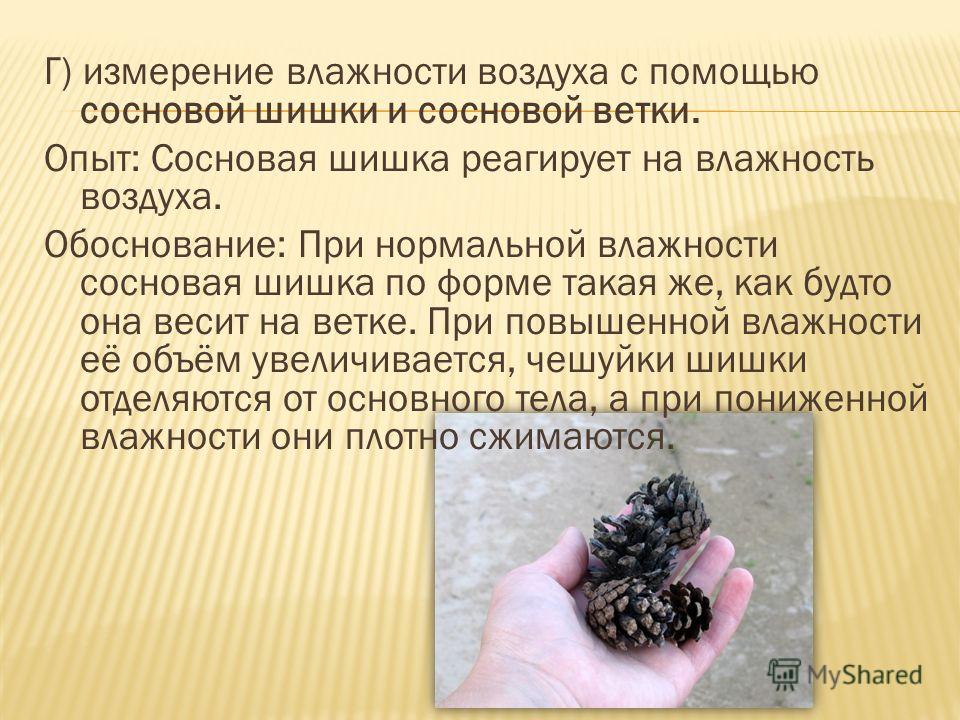

22 Г) измерение влажности воздуха с помощью сосновой шишки и сосновой ветки. Опыт: Сосновая шишка реагирует на влажность воздуха. Обоснование: При нормальной влажности сосновая шишка по форме такая же, как будто она весит на ветке. При повышенной влажности её объём увеличивается, чешуйки шишки отделяются от основного тела, а при пониженной влажности они плотно сжимаются.

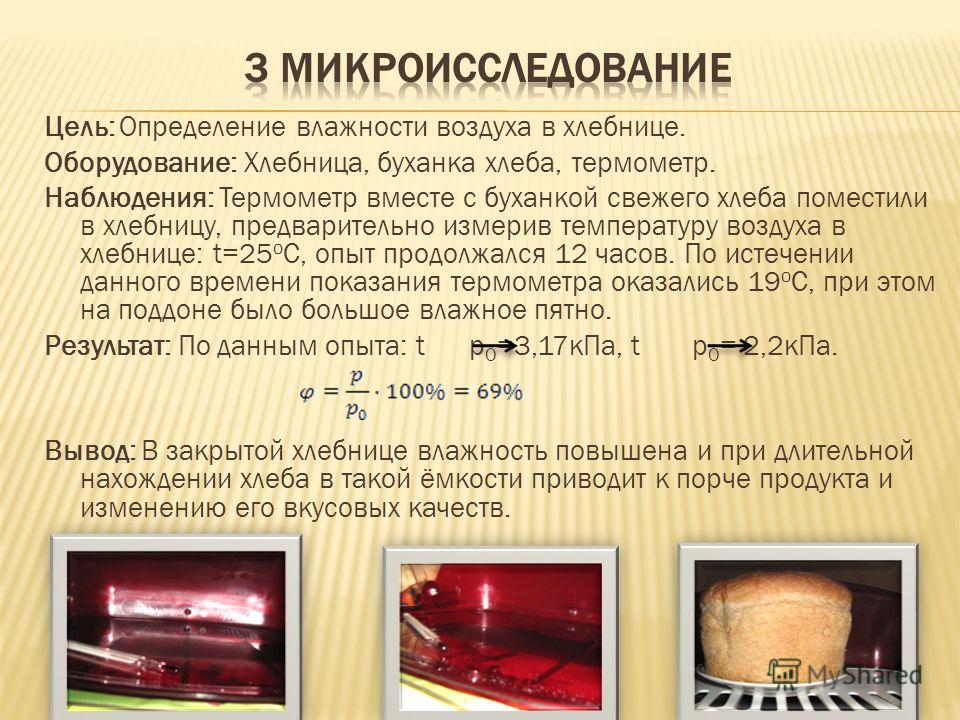

23 Цель: Определение влажности воздуха в хлебнице. Оборудование: Хлебница, буханка хлеба, термометр. Наблюдения: Термометр вместе с буханкой свежего хлеба поместили в хлебницу, предварительно измерив температуру воздуха в хлебнице: t=25 o С, опыт продолжался 12 часов. По истечении данного времени показания термометра оказались 19 o C, при этом на поддоне было большое влажное пятно. Результат: По данным опыта: t р 0 =3,17кПа, t p 0 = 2,2кПа. Вывод: В закрытой хлебнице влажность повышена и при длительной нахождении хлеба в такой ёмкости приводит к порче продукта и изменению его вкусовых качеств.

24 В результате работы по данной теме мы убедились, что влажность воздуха играет большую роль в жизни человека и в природе.
