1 1 Содержание НаименованиеСтраница Разрушение бетона на глубину от 1 до 20 мм (шелушение) 2 Разрушение на глубину от 20 до 40 мм (с частичным обнажением арматуры) 3 Разрушение на глубину от 40 до 100 мм (с обнажением арматуры и ее коррозией) 4 Разрушение на глубину от 10 до 60 мм (для конструкций, подверженных высоким нагрузкам) 5 Ремонт трещин (активных и неактивных)6 Герметизация трещин7 Ремонт активных трещин по типу деформационного шва 8 Герметизация холодных швов9 Ремонт деформационных швов10 Ремонт кирпичной кладки11 Защита конструкций от агрессивных сред12 Ремонт разрушений с усилением конструкции

2 2 Типовые решения разрушение на глубину от 1 до 20 мм (шелушение) Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технического сопровождения ООО «А-ИНЖ». Подготовленное основание Эмако мм До 3 мм Мастерсил 540 Подготовленное основание Данное решение может быть использовано как на горизонтальных, так и на вертикальных и потолочных поверхностях конструкций. Данное решение хорошо зарекомендовало себя при необходимой дополнительной защите конструкции. Например: 1) первый слой – выравнивающий, второй и третий – защитные; 2) первый слой – и выравнивающий и защитный, второй – защитный. Арматура

3 3 Типовые решения разрушение на глубину от 20 до 40 мм (с частичным обнажением арматуры) Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Подготовленное основание Эмако S88С или Эмако S мм Особое внимание стоит обратить на тщательно подрубленные края. Требования к опалубке – прочность и герметичность. Высота заливки не должна превышать 3,5-4,5 м (за один проход), в зависимости от толщины укладываемого слоя. Арматура мм Подготовленное основание Арматура Эмако S88С Эмако S мм Опалубка Горловина для заливки Min 20 мм Узел А

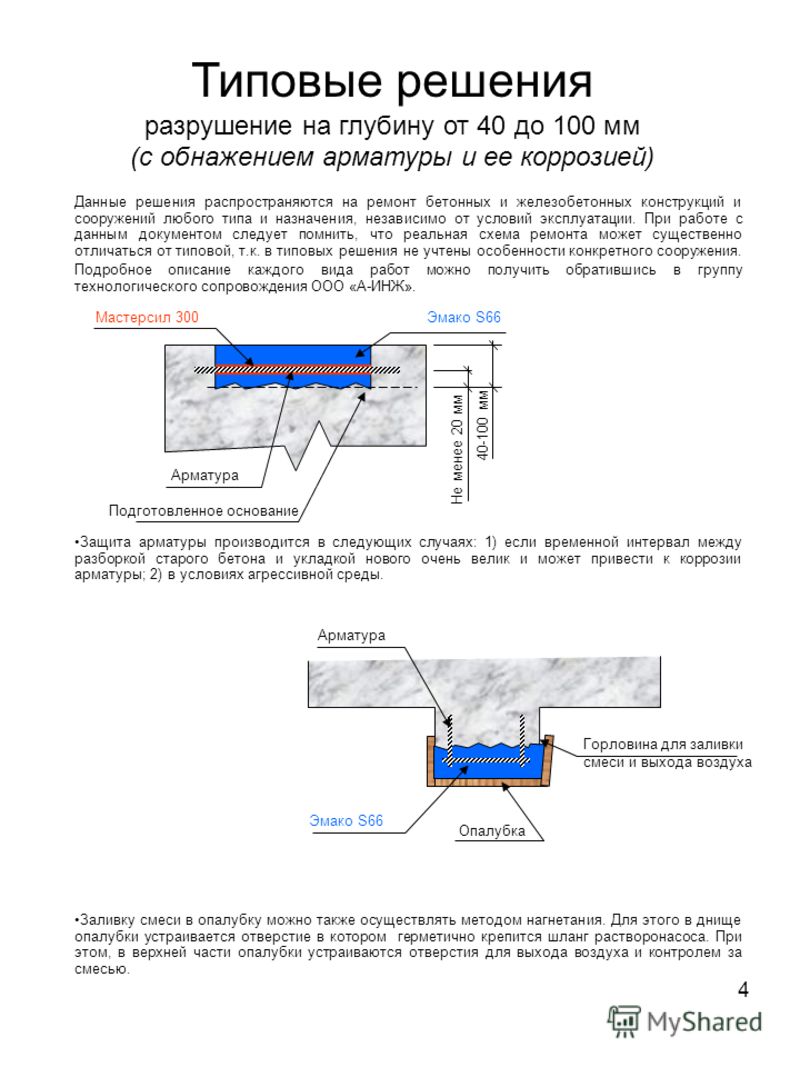

4 4 Типовые решения разрушение на глубину от 40 до 100 мм (с обнажением арматуры и ее коррозией) Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Подготовленное основание Эмако S мм Защита арматуры производится в следующих случаях: 1) если временной интервал между разборкой старого бетона и укладкой нового очень велик и может привести к коррозии арматуры; 2) в условиях агрессивной среды. Арматура Заливку смеси в опалубку можно также осуществлять методом нагнетания. Для этого в днище опалубки устраивается отверстие в котором герметично крепится шланг растворонасоса. При этом, в верхней части опалубки устраиваются отверстия для выхода воздуха и контролем за смесью. Не менее 20 мм Мастерсил 300 Горловина для заливки смеси и выхода воздуха Арматура Опалубка Эмако S66

5 5 Типовые решения разрушение на глубину от 10 до 60 мм (для конструкций, подверженных высоким нагрузкам) Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Эмако S170 CFR или Эмако S150 CFR мм Данная схема может быть использована без дополнительного армирования. Наливные смеси могут быть уложены в опалубку по схемам описанным выше. Подготовленное основание мм Эмако SFR

6 6 Типовые решения ремонт трещин (активных и неактивных) Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». При устройстве штрабы необходимо следить за ее формой. Правильной считаются прямоугольная и в виде «ласточкиного хвоста», неправильной – в виде буквы «V». Трещина неактивнаяШтраба 40х40 мм Эмако SFR, Эмако S88, Эмако S88С Новая арматура, укладываемая в штрабу, может крепиться к существующей арматуре, а может просто укладываться в штрабу. В первом случае сначала устанавливается арматура, а потом идет укладка смеси, во втором - наоборот. Трещина активная Узел А 500 мм Штрабы перпендикулярные трещине Штраба 40х40 Новая арматура Трещина активная Эмако SFR, Эмако S88, Эмако S88С Узел А

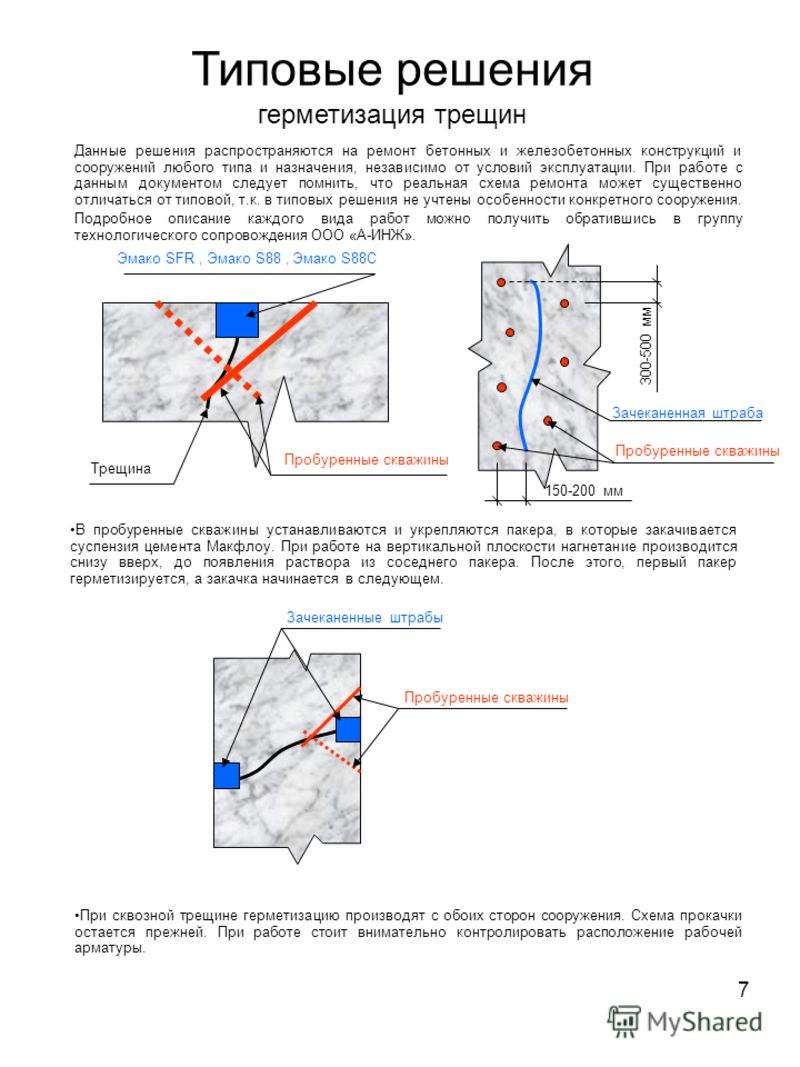

7 7 Типовые решения герметизация трещин Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». В пробуренные скважины устанавливаются и укрепляются пакера, в которые закачивается суспензия цемента Макфлоу. При работе на вертикальной плоскости нагнетание производится снизу вверх, до появления раствора из соседнего пакера. После этого, первый пакер герметизируется, а закачка начинается в следующем. Эмако SFR, Эмако S88, Эмако S88С При сквозной трещине герметизацию производят с обоих сторон сооружения. Схема прокачки остается прежней. При работе стоит внимательно контролировать расположение рабочей арматуры. Трещина Пробуренные скважины Зачеканенная штраба Пробуренные скважины мм мм Зачеканенные штрабы Пробуренные скважины

8 8 Типовые решения ремонт активных трещин по типу деформационного шва Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Герметик для швов выбирается исходя из конкретных условий эксплуатации и работы конструкции. Трещина Новый шов Эмако SFR, Эмако S88, Эмако S88С Новый шов, заполненный герметиком Замоноличенная трещина

9 9 Типовые решения герметизация «холодных» швов Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». При сильном разрушении «холодного» шва возможно применение наливных составов. Требование к опалубке – прочность и герметичность. Эмако SFR, Эмако S88, Эмако S88С «Холодный» шов Пробуренные скважины Зачеканенная штраба мм мм Пробуренные скважины Технология герметизации «холодного» шва практически не отличается от технологии герметизации трещин. «Холодный» шов Деревянная опалубка Эмако S88, ЭмакоS мм

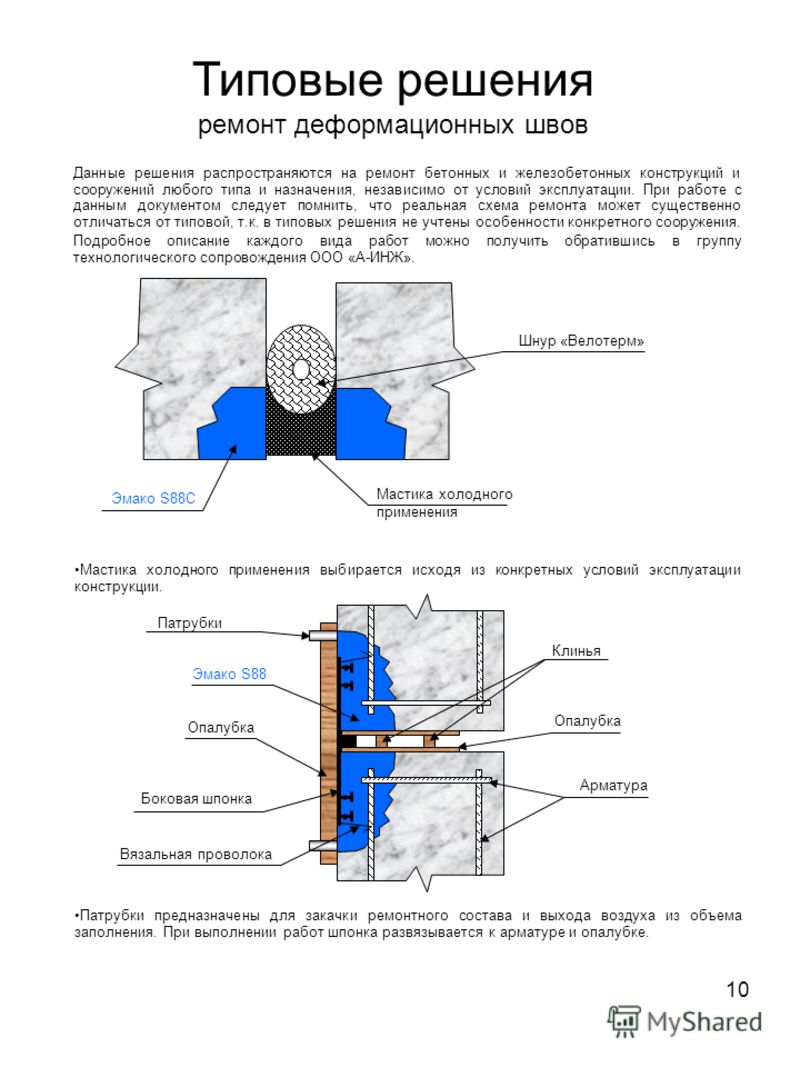

10 10 Типовые решения ремонт деформационных швов Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Патрубки предназначены для закачки ремонтного состава и выхода воздуха из объема заполнения. При выполнении работ шпонка развязывается к арматуре и опалубке. Мастика холодного применения выбирается исходя из конкретных условий эксплуатации конструкции. Эмако S88С Мастика холодного применения Шнур «Велотерм» Боковая шпонка Опалубка Арматура Опалубка Эмако S88 Патрубки Клинья Вязальная проволока

11 11 Типовые решения ремонт кирпичной кладки Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Герметизация трещин также аналогична герметизации трещин в бетоне и железобетоне. Ремонт кирпичной кладки во многом аналогичен ремонту бетонной поверхности. На рисунках показано восстановление межблочных швов и ремонтом поверхности. Эмако SFR, Эмако S88, Эмако S88С Трещина Пробуренные скважины Межкладочный шов Эмако S90 Эмако S90 (t

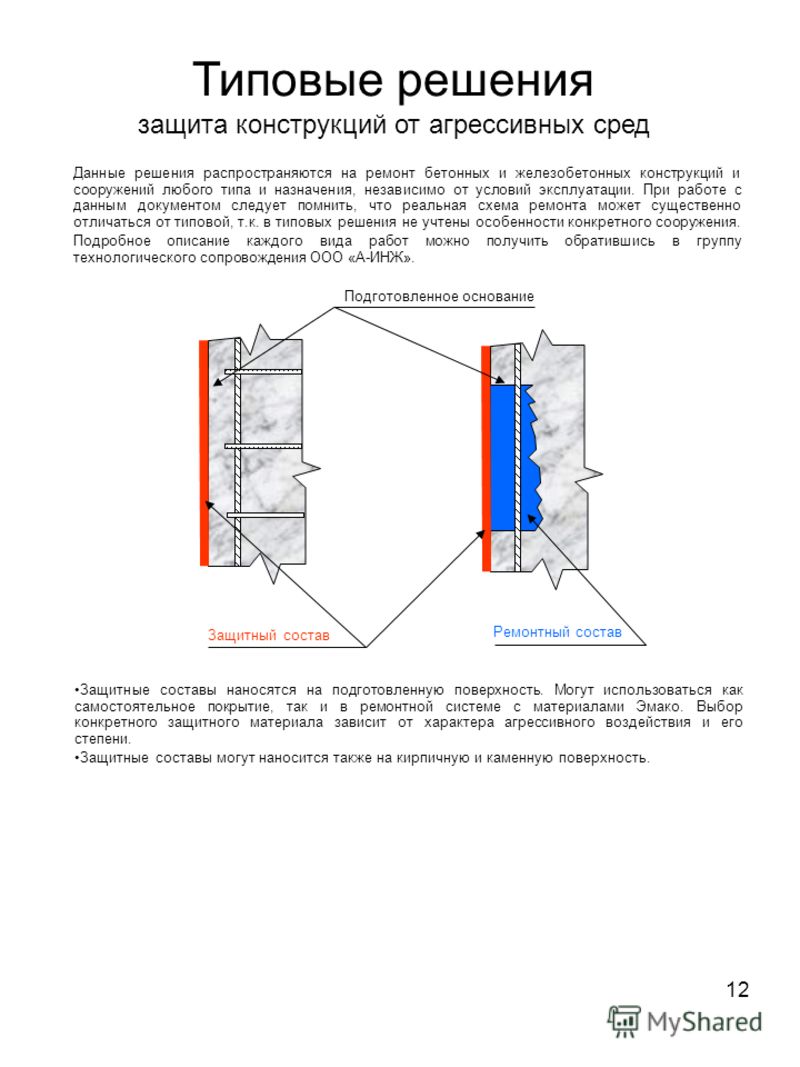

12 12 Типовые решения защита конструкций от агрессивных сред Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». Защитные составы наносятся на подготовленную поверхность. Могут использоваться как самостоятельное покрытие, так и в ремонтной системе с материалами Эмако. Выбор конкретного защитного материала зависит от характера агрессивного воздействия и его степени. Защитные составы могут наносится также на кирпичную и каменную поверхность. Подготовленное основание Защитный состав Ремонтный состав

13 13 Типовые решения ремонт разрушений с усилением конструкции Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». На рисунках представлены варианты усиления изгибаемых железобетонных элементов. Выбор конкретного варианта усиления (устройство рубашки, обоймы, наращивания, установка дополнительной продольной арматуры и т.д.) должен быть согласован с проектной организацией. Усиляемая конструкция Состав Эмако Железобетонная рубашка Дополнительная продольная арматура Бетон наращивания Усиляемая конструкция

14 14 Типовые решения ремонт разрушений с усилением конструкции Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». На рисунках представлены варианты усиления сжатых зон железобетонных элементов. Выбор конкретного варианта усиления (с одно- или двухсторонним наращиванием, устройством железобетонной обоймы и т.д.) должен быть согласован с проектной организацией. Усиляемая конструкция Дополнительная арматура Новый бетон Усиляемая конструкция Новый бетон Дополнительная арматура

15 15 Типовые решения ремонт разрушений с усилением конструкции Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». На рисунке представлен вариант усиления железобетонных элементов на сдвиг. Выбор конкретного варианта усиления должен быть согласован с проектной организацией. Усиляемая конструкция Существующая арматура Трещина сдвига Новая арматура Скважины, заполненные Макфлоу

16 16 Типовые решения ремонт разрушений с усилением конструкции Данные решения распространяются на ремонт бетонных и железобетонных конструкций и сооружений любого типа и назначения, независимо от условий эксплуатации. При работе с данным документом следует помнить, что реальная схема ремонта может существенно отличаться от типовой, т.к. в типовых решения не учтены особенности конкретного сооружения. Подробное описание каждого вида работ можно получить обратившись в группу технологического сопровождения ООО «А-ИНЖ». На рисунке представлен вариант внешнего усиления железобетонных элементов. Для защиты нового усиления можно сформировать рубашку из бетона (устройство защитного слоя) или выполнить антикоррозионную защиту. Выбор конкретного варианта усиления должен быть согласован с проектной организацией. Трещина Новая арматура Скважины, заполненные Макфлоу Усиляемая конструкция
