1 Система защиты от протечек воды НЕПТУН: Проектирование и развитие

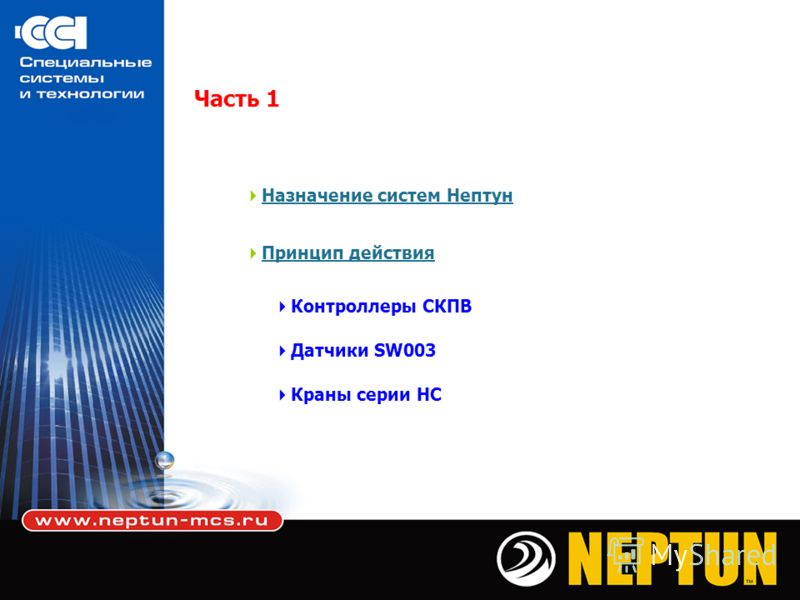

2 Назначение систем Нептун Принцип действия Контроллеры СКПВ Краны серии НС Датчики SW003 Часть 1
3 Назначение систем Нептун 1.Применение контроль и предотвращения протечек воды в системах водоснабжения и отопления 2. Для использования в квартирах коттеджах офисах, банках, торговых центрах зданиях промышленного назначения многоквартирных домах
4 Состав системы: Принцип действия: Датчики, расположенные в местах возможной протечки воды, при образовании на полу лужи воды миллиметровой толщены подают сигнал на контроллер. Он, в свою очередь передаёт управляющее воздействие на шаровые краны с электродвигателем, расположенные на трубах, на вводе в помещение. Исполнительные устройства (шаровые краны) перекрывают подачу воды, предотвращая протечку. В состав систем входят датчики протечки воды, контроллеры и исполнительные механизмы (шаровые краны)
5 Контроллеры: Контроллер СКПВ 220В-стандарт Контроллер СКПВ220В-стандарт имеет: - два входа для подключения датчиков протечки воды - перекидное реле, (реле с нормально разомкнутым и нормально замкнутым контактом, 220В, 8А), для управления испольными устройствами (электромагнитный клапан, кран шаровой с электроприводом, насос и т. д.) - резервное нормально разомкнутое слаботочное реле (РЭС 49), которое дает возможность подключения дополнительной сигнализации (сирена, сигнальная лампа и т.д.), или возможность выдачи сигнала о протечке в другие системы, (например, на охранные, умный дом и т. д.). Технические характеристики: Напряжение питания – 220В ±10В, 50Гц Максимальный ток нагрузки – 8А Потребляемая мощность – не более 0,5Вт Время срабатывания – не более 2 сек Время непрерывной работы – не ограничен Относительная влажность воздуха – 80% Габариты: 119*72*55,5 мм Масса: не более 350 г Контроллер СКПВ220В-стандарт предназначен для обработки сигналов от датчиков протечки воды и выдачи управляющих сигналов на исполнительные устройства, перекрывающие воду. Он же обеспечивает световое и звуковое оповещение об аварии.

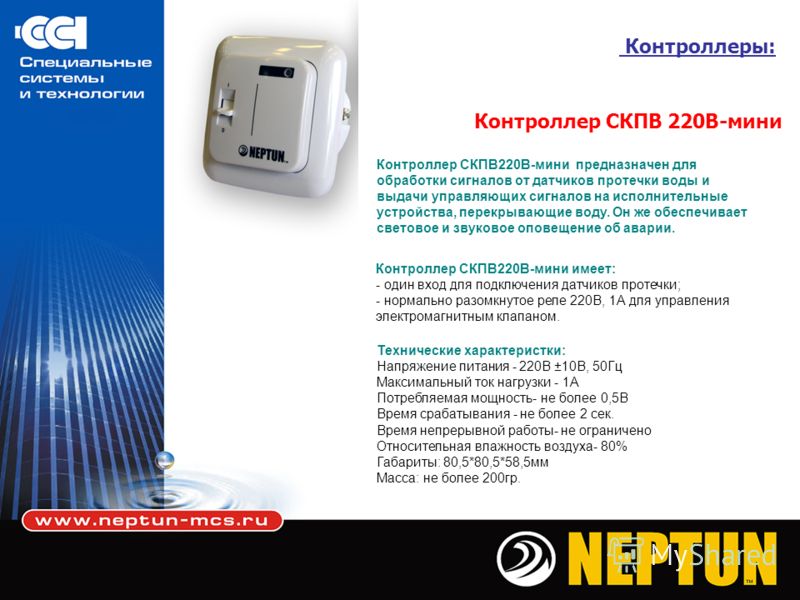

6 Контроллеры: Контроллер СКПВ 220В-мини Контроллер СКПВ220В-мини имеет: - один вход для подключения датчиков протечки; - нормально разомкнутое реле 220В, 1А для управления электромагнитным клапаном. Технические характеристки: Напряжение питания - 220В ±10В, 50Гц Максимальный ток нагрузки - 1А Потребляемая мощность- не более 0,5В Время срабатывания - не более 2 сек. Время непрерывной работы- не ограничено Относительная влажность воздуха- 80% Габариты: 80,5*80,5*58,5мм Масса: не более 200гр. Контроллер СКПВ220В-мини предназначен для обработки сигналов от датчиков протечки воды и выдачи управляющих сигналов на исполнительные устройства, перекрывающие воду. Он же обеспечивает световое и звуковое оповещение об аварии.

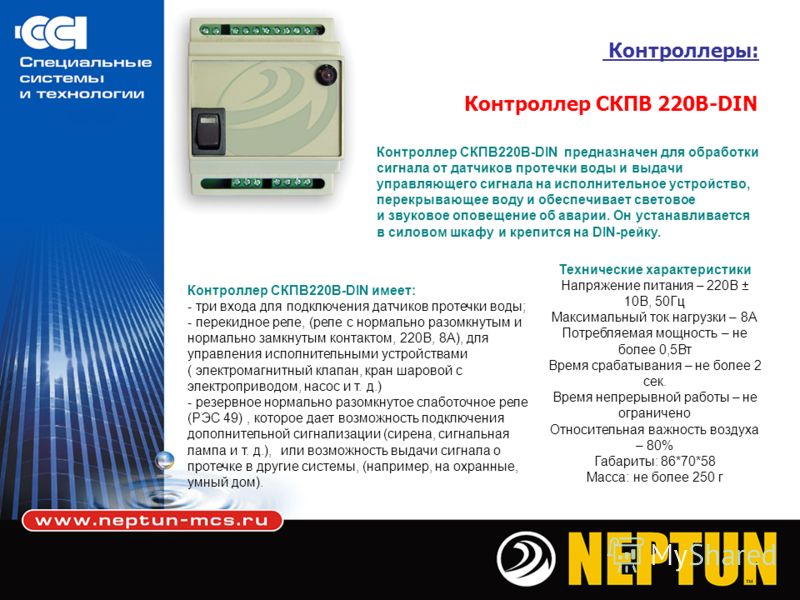

7 Контроллеры: Контроллер СКПВ 220В-DIN Контроллер СКПВ220В-DIN предназначен для обработки сигнала от датчиков протечки воды и выдачи управляющего сигнала на исполнительное устройство, перекрывающее воду и обеспечивает световое и звуковое оповещение об аварии. Он устанавливается в силовом шкафу и крепится на DIN-рейку. Контроллер СКПВ220В-DIN имеет: - три входа для подключения датчиков протечки воды; - перекидное реле, (реле с нормально разомкнутым и нормально замкнутым контактом, 220В, 8А), для управления исполнительными устройствами ( электромагнитный клапан, кран шаровой с электроприводом, насос и т. д.) - резервное нормально разомкнутое слаботочное реле (РЭС 49), которое дает возможность подключения дополнительной сигнализации (сирена, сигнальная лампа и т. д.), или возможность выдачи сигнала о протечке в другие системы, (например, на охранные, умный дом). Технические характеристики Напряжение питания – 220В ± 10В, 50Гц Максимальный ток нагрузки – 8А Потребляемая мощность – не более 0,5Вт Время срабатывания – не более 2 сек. Время непрерывной работы – не ограничено Относительная важность воздуха – 80% Габариты: 86*70*58 Масса: не более 250 г
8 Преимущества контроллеров СКПВ Совместимость 1.Наличие дополнительного слаботочного реле позволяет интегрировать систему Нептун в другие системы безопасности, систем диспетчеризации и системы умный дом 2.Это же реле позволяет подключить к системе различное оборудование для оповещения в случае аварии по GSM каналу или по телефонной линии 3.На базе отдельных систем «Нептун» можно построить систему диспетчерского контроля за несколькими помещениями или квартирами на базе простого информационного табло
9 Датчики: SW-003 Технические характеристики Тип выходного сигнала – открытый коллектор Напряжение питания – от 10 до 16В DC Температурный диапазон град.С Габаритные размеры Д=46 мм, высота 12 мм
10 Шаровые краны серии НС: НАЗНАЧЕНИЕ Кран с электроприводом предназначен для открытия/ закрытия подачи воды под управлением контроллера в системах водоснабжения и отопления. Краны различаются: диаметром проходного отверстия; поставляются со следующими диаметрами – ½ дюйма, ¾ дюйма и 1 дюйм Краны комплектуются разными катушками; 12В постоянного тока 220 В переменного тока Кроме того есть катушки с возможностью ручного управления
11 Преимущества продукции Нептун 1.Система Нептун – продукция крупнейшей в России компании по производству систем электрообогрева и устройств спецэлектроники У компании 10-летний опыт установки и успешной эксплуатации Предоставляемая гарантия на всё оборудование – 18 месяцев Компания предоставляет весь спектр услуг – проектирование, изготовление монтаж, гарантийное и послегарантийное обслуживание оборудования Обладая большой производственной мощностью, ССТ поддерживает складской запас продукции, что удобно в ситуации крупных заказов

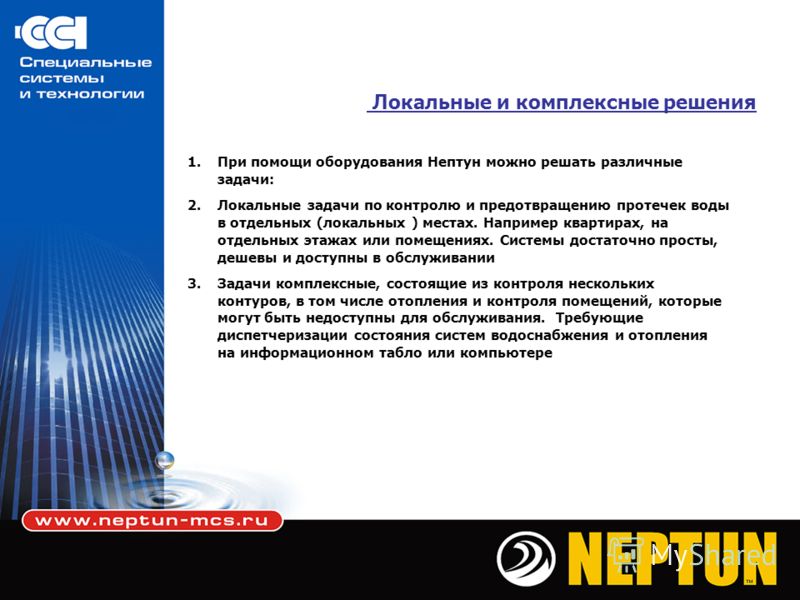

12 Локальные и комплексные решения 1.При помощи оборудования Нептун можно решать различные задачи: 2.Локальные задачи по контролю и предотвращению протечек воды в отдельных (локальных ) местах. Например квартирах, на отдельных этажах или помещениях. Системы достаточно просты, дешевы и доступны в обслуживании 3.Задачи комплексные, состоящие из контроля нескольких контуров, в том числе отопления и контроля помещений, которые могут быть недоступны для обслуживания. Требующие диспетчеризации состояния систем водоснабжения и отопления на информационном табло или компьютере

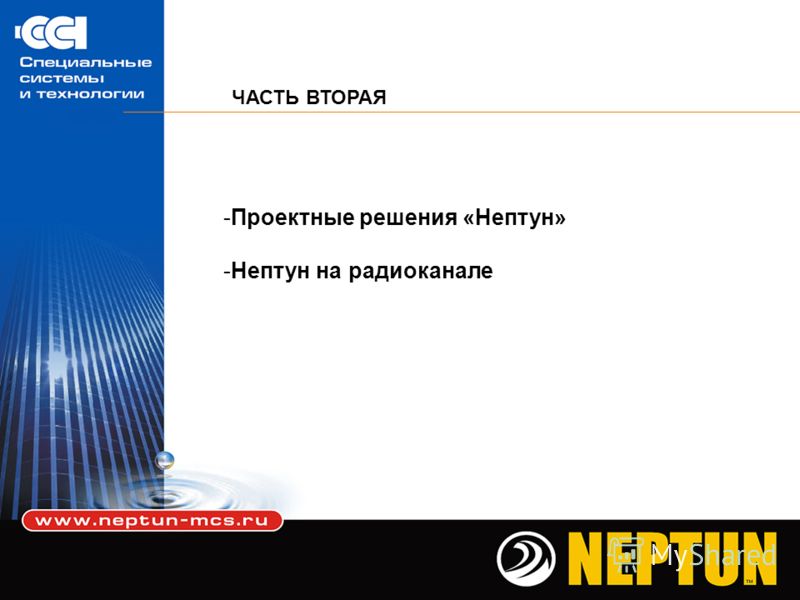

13 ЧАСТЬ ВТОРАЯ -Проектные решения «Нептун» -Нептун на радиоканале

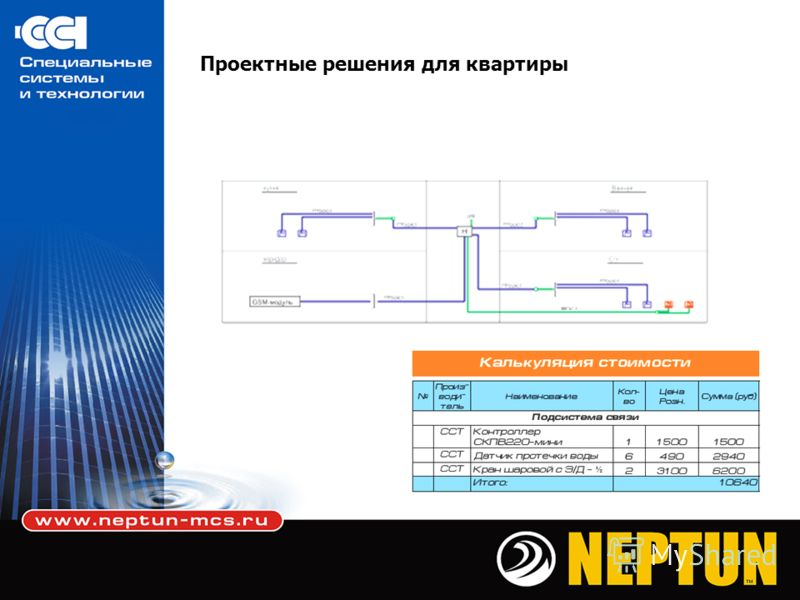

14 Проектные решения для квартиры

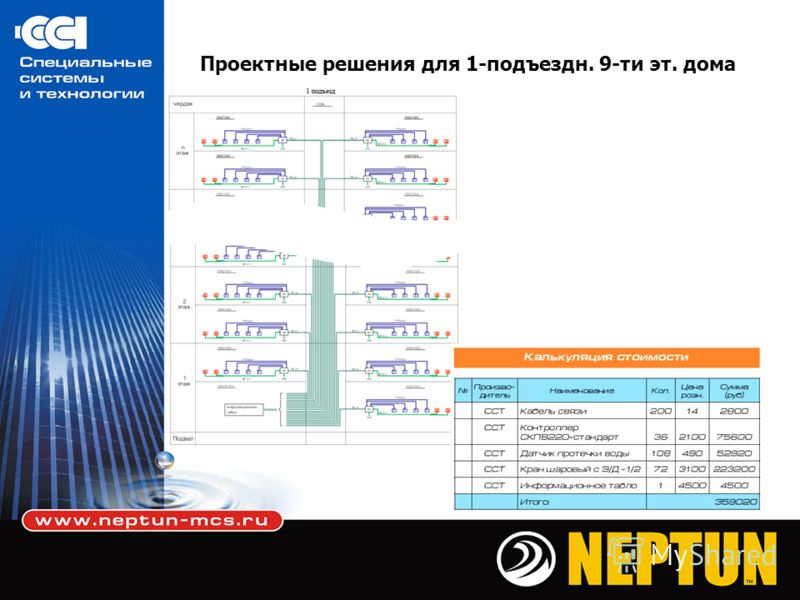

15 Проектные решения для 1-подъездн. 9-ти эт. дома
16 Проектные решения для 4-подъездн. 9-ти эт. дома
17 Программное обеспечение системы «НЕПТУН»

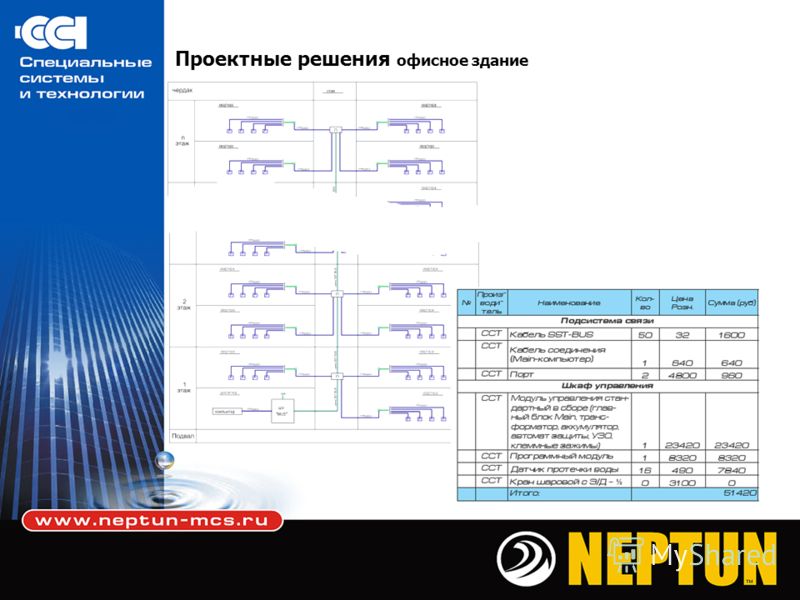

18 Проектные решения офисное здание
19 Система «НЕПТУН» Система «НЕПТУН» на радиоканале

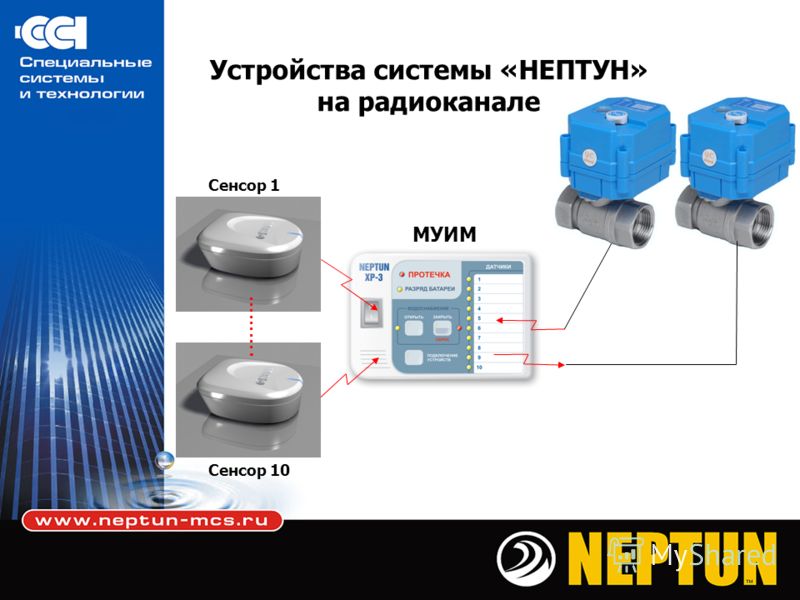

20 Устройства системы «НЕПТУН» на радиоканале Сенсор 1 Сенсор 10 МУИМ ……….
21 Назначение Система «Нептун на радиоканале» предназначена для обнаружения и предупреждения протечек воды в квартирах и домах с законченной отделкой
22 Состав системы Модуль управления исполнительными устройствами (МУИМ) (приемник с реле и блоком питания) 1 шт. Электромеханический кран до 4-х шт. Радиодатчики до 10 шт. Пульт управления (приемник-передатчик) 1 шт Дополнительный приемник с реле – 1 шт.

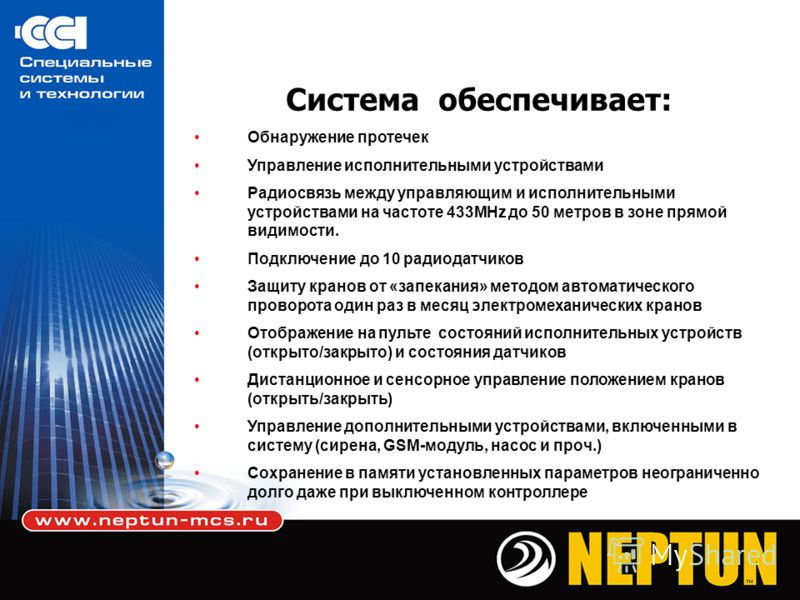

23 Система обеспечивает: Обнаружение протечек Управление исполнительными устройствами Радиосвязь между управляющим и исполнительными устройствами на частоте 433MHz до 50 метров в зоне прямой видимости. Подключение до 10 радиодатчиков Защиту кранов от «запекания» методом автоматического проворота один раз в месяц электромеханических кранов Отображение на пульте состояний исполнительных устройств (открыто/закрыто) и состояния датчиков Дистанционное и сенсорное управление положением кранов (открыть/закрыть) Управление дополнительными устройствами, включенными в систему (сирена, GSM-модуль, насос и проч.) Сохранение в памяти установленных параметров неограниченно долго даже при выключенном контроллере

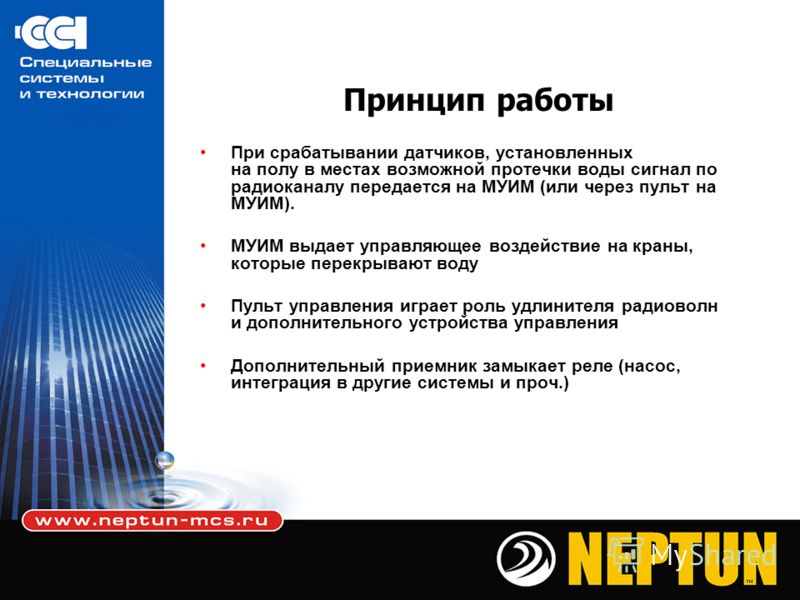

24 Принцип работы При срабатывании датчиков, установленных на полу в местах возможной протечки воды сигнал по радиоканалу передается на МУИМ (или через пульт на МУИМ). МУИМ выдает управляющее воздействие на краны, которые перекрывают воду Пульт управления играет роль удлинителя радиоволн и дополнительного устройства управления Дополнительный приемник замыкает реле (насос, интеграция в другие системы и проч.)
25 Возможности системы: Отображение состояния исполнительных устройств (открыто/закрыто) Автоматический проворот кранов (не реже одного раза в месяц в установленное заказчиком время) Отображение текущего времени Дистанционное управление положением исполнительных устройств Защита от несанкционированного изменения параметров работы Интеграция в другие системы охраны или диспетчеризации, устройства оповещения Включение дополнительных устройств

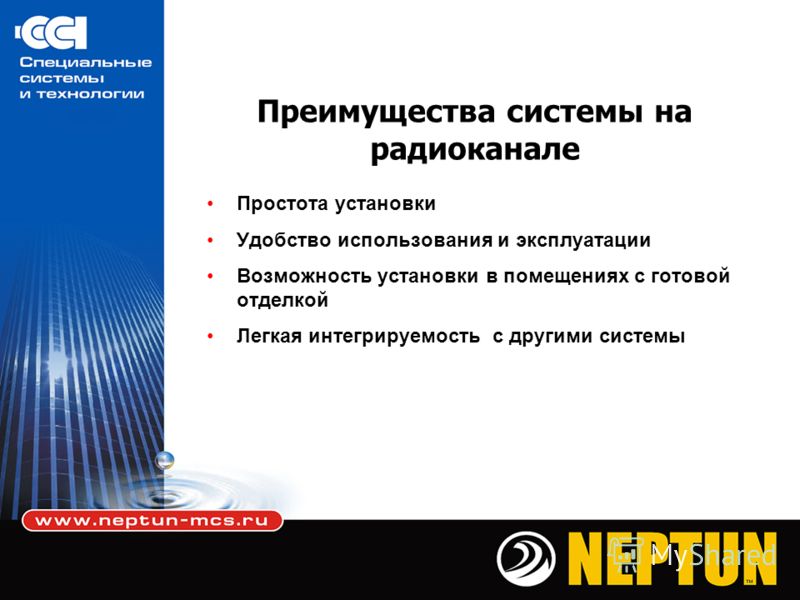

26 Преимущества системы на радиоканале Простота установки Удобство использования и эксплуатации Возможность установки в помещениях с готовой отделкой Легкая интегрируемость с другими системы
27 Условия эксплуатации Используется внутри помещения Температурный диапазон эксплуатации от +0 до +50 градусов. Напряжение питания 12 вольт постоянного тока от блока входящего в комплектацию. Относительная влажность воздуха (при температуре +35 градусов) не более 80%

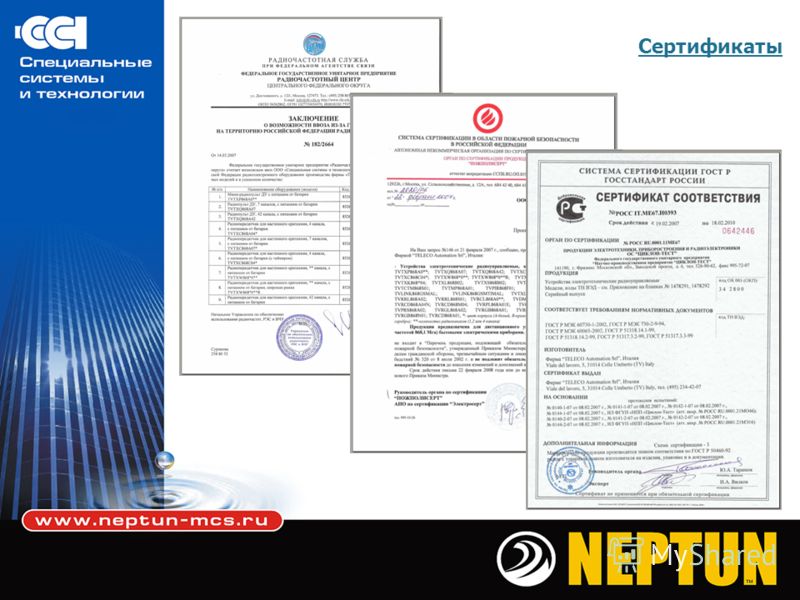

28 Сертификаты
